در صنعت فورجینگ، تولید یک قطعه فلزی با شکل و ابعاد مناسب تنها بخشی از فرایند ساخت محسوب می شود. کیفیت نهایی قطعه تا حد زیادی به ساختار داخلی، خواص مکانیکی و عملیات حرارتی انجام شده روی آن بستگی دارد. یکی از مهم ترین روش های عملیات حرارتی که برای بهبود ساختار فولاد و افزایش کیفیت قطعات فورج شده مورد استفاده قرار می گیرد، فرایند نرماله کردن در فورجینگ است.
نرماله کردن یا نرمالایزینگ (Normalizing) با هدف اصلاح ساختار دانه ای فولاد، کاهش تنش های داخلی و ایجاد خواص مکانیکی یکنواخت انجام می شود. در این فرایند، قطعه فولادی تا دمای مشخصی گرم شده و پس از نگهداری در آن دما، در هوای آزاد سرد می شود. این عملیات می تواند استحکام، چقرمگی و عملکرد قطعات را در شرایط کاری مختلف بهبود دهد.
اما نرماله کردن در فورجینگ دقیقا چیست، چه مراحلی دارد و چه تفاوتی با آنیل کردن دارد؟ در ادامه، این فرایند را از نظر فنی بررسی می کنیم و با اهداف، مزایا و کاربردهای آن در صنعت فورجینگ آشنا می شویم.
انتخاب روش مناسب عملیات حرارتی مانند نرماله کردن در فورجینگ، علاوه بر بهبود خواص مکانیکی قطعات، می تواند با کاهش هزینه های تولید و توجه به قیمت فولاد، به صرفه جویی اقتصادی در صنایع مختلف کمک کند.

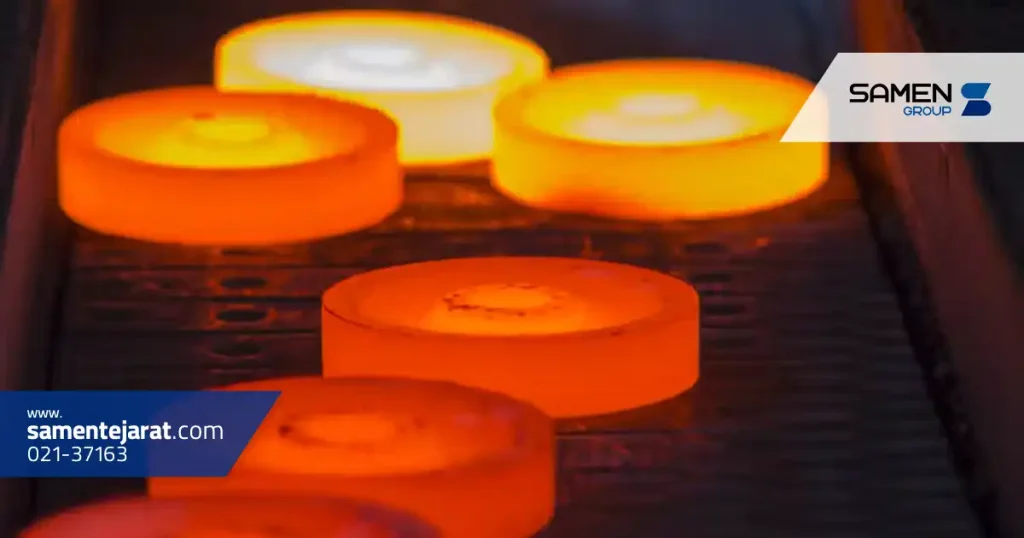

نرماله کردن در فورجینگ یکی از روش های عملیات حرارتی فولاد است که معمولا پس از انجام فرایند آهنگری یا فورج گرم برای اصلاح ریزساختار فلز مورد استفاده قرار می گیرد. در این روش، قطعه فولادی تا دمایی بالاتر از دمای بحرانی تبدیل ساختار گرم می شود و پس از نگهداری کافی، در هوای آزاد و با سرعتی بیشتر از سرد شدن داخل کوره، خنک می شود.
در طول عملیات فورجینگ، قطعه تحت تاثیر حرارت بالا و نیروهای فشاری قرار می گیرد. اگرچه این فرایند می تواند ساختار فلز را بهبود دهد، اما شرایط نامناسب دمایی یا تغییر شکل ناهمگون ممکن است باعث ایجاد دانه های درشت، ساختار غیر یکنواخت و تنش های پسماند شود.
عملیات نرماله کردن قطعات فورج شده با ایجاد یک چرخه حرارتی مشخص، به اصلاح این تغییرات کمک می کند. در فولادهای کربنی کم کربن و متوسط کربن، ساختار نهایی معمولا شامل فریت و پرلیت نسبتا ریز و یکنواخت است.
دمای نرماله کردن به ترکیب شیمیایی فولاد وابسته است و برای بسیاری از فولادهای کربنی در محدوده تقریبی 800 تا 950 درجه سانتی گراد قرار دارد. با این حال، انتخاب دما باید بر اساس گرید فولاد، دماهای بحرانی و دستورالعمل عملیات حرارتی انجام شود.
نکته مهم این است که نرماله کردن با سختکاری تفاوت دارد. در سختکاری معمولا از محیط هایی مانند آب یا روغن برای سرد کردن سریع استفاده می شود، اما در نرماله کردن، سرد شدن عمدتا در هوا انجام می گیرد.
هدف اصلی نرماله کردن قطعات فورج شده، دستیابی به ساختاری یکنواخت و خواص مکانیکی مناسب برای استفاده صنعتی یا انجام عملیات بعدی است.
قطعات فولادی در طول فورجینگ تحت تغییرات حرارتی و مکانیکی قابل توجهی قرار می گیرند. اگر ساختار حاصل از این تغییرات اصلاح نشود، ممکن است عملکرد قطعه در شرایط کاری با آنچه انتظار می رود تفاوت داشته باشد.
مهم ترین اهداف عملیات نرماله کردن عبارت اند از:
البته میزان دستیابی به هر یک از این اهداف به نوع فولاد، ابعاد قطعه و شرایط اجرای عملیات بستگی دارد.
برای مثال، در تولید شفت های فولادی فورج شده، یکنواختی ساختار داخلی اهمیت زیادی دارد. استفاده از عملیات نرماله کردن می تواند به کاهش تغییرات موضعی خواص مکانیکی کمک کند و شرایط مناسب تری برای مراحل بعدی تولید فراهم سازد.

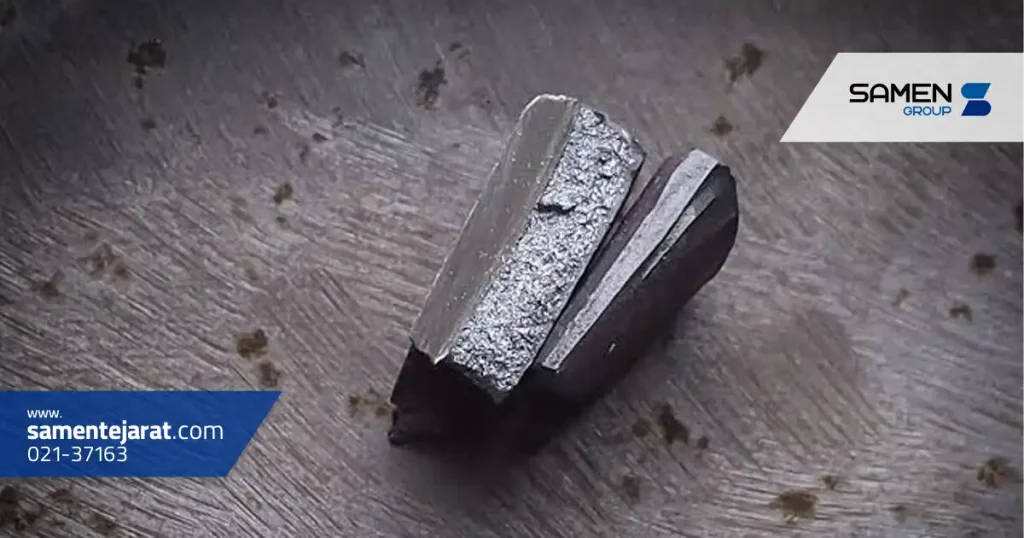

فرایند نرماله کردن در فورجینگ از سه مرحله اصلی شامل گرم کردن، نگهداری در دمای مشخص و سرد کردن در هوای آزاد تشکیل شده است. اجرای صحیح هر مرحله نقش مهمی در کیفیت نهایی قطعه دارد.
گرم کردن قطعه تا دمای مشخص
اولین مرحله نرماله کردن، گرم کردن قطعه فولادی در کوره عملیات حرارتی تا دمای مناسب است.
در این مرحله، دما باید به اندازه ای افزایش پیدا کند که ساختار فولاد به محدوده آستنیتی مورد نظر برسد. برای فولادهای هیپویوتکتوئید، یعنی فولادهایی با درصد کربن کمتر از ترکیب یوتکتوئید، دمای نرماله کردن معمولا حدود 30 تا 50 درجه سانتی گراد بالاتر از دمای بحرانی Ac3 انتخاب می شود.
برای فولادهای پرکربن، شرایط دمایی متفاوت است و ممکن است دمای بالاتر از Acm مورد نیاز باشد.
انتخاب دمای مناسب اهمیت زیادی دارد؛ زیرا:
به همین دلیل، در عملیات حرارتی قطعات فورج شده بزرگ، کنترل سرعت گرمایش و یکنواختی دما اهمیت ویژه ای دارد.
نگهداری قطعه در دمای نرماله
پس از رسیدن قطعه به دمای تعیین شده، باید برای مدت مشخصی در آن دما نگهداری شود. این مرحله با عنوان زمان نگهداری یا Soaking شناخته می شود.
هدف از این مرحله، فراهم کردن زمان کافی برای گرم شدن بخش های داخلی قطعه و تکمیل تبدیل ساختاری مورد نظر است.
زمان نگهداری به عوامل مختلفی بستگی دارد؛ از جمله ضخامت و ابعاد قطعه، ترکیب شیمیایی فولاد، نوع کوره و نحوه قرارگیری قطعات در آن.
برای مثال، یک قطعه فورج شده با مقطع ضخیم معمولا به زمان بیشتری نسبت به یک قطعه کوچک نیاز دارد تا دمای مرکز آن نیز به مقدار مناسب برسد.
نگهداری بیش از حد در دمای بالا نیز مطلوب نیست. چنین شرایطی می تواند موجب رشد دانه های آستنیت، اکسیداسیون سطحی یا کربن زدایی شود.
بنابراین، زمان نگهداری باید بر اساس دستورالعمل فنی تعیین شود و صرفا با یک مقدار ثابت برای تمام قطعات محاسبه نشود.
سرد کردن قطعه در هوای آزاد
سومین مرحله و یکی از مهم ترین ویژگی های فرایند نرماله کردن، سرد کردن قطعه در هوای آزاد است.
پس از پایان زمان نگهداری، قطعه از کوره خارج می شود و معمولا در هوای ساکن یا تحت شرایط کنترل شده سرد می شود.
سرعت سرد شدن در این روش از آنیل کامل بیشتر و از کوئنچ در آب یا روغن معمولا کمتر است.
در فولادهای کربنی مناسب، آستنیت هنگام سرد شدن به ساختاری شامل فریت و پرلیت تبدیل می شود. سرعت بیشتر سرد شدن نسبت به آنیل کامل معمولا موجب تشکیل پرلیت ریزتر و افزایش استحکام و سختی می شود.
در این مرحله باید به چند نکته توجه کرد:
در واقع، هوای آزاد همیشه به معنی سرد شدن کاملا یکسان تمام قطعات نیست. ابعاد، هندسه، ترکیب شیمیایی فولاد و شرایط محیط بر نتیجه نهایی تاثیر می گذارند.
استفاده از عملیات نرماله کردن در تولید قطعات فولادی مزایای متعددی دارد. این مزایا باعث شده اند که نرمالایزینگ به عنوان یکی از روش های رایج عملیات حرارتی پس از فورجینگ شناخته شود.
1. بهبود یکنواختی ساختار فولاد
یکی از مهم ترین مزایای نرماله کردن، کاهش ناهمگونی های ریزساختاری است. زمانی که بخش های مختلف قطعه ساختار نسبتا مشابهی داشته باشند، پیش بینی رفتار مکانیکی آن آسان تر خواهد بود.
2. افزایش استحکام مکانیکی
در مقایسه با فولاد آنیل کامل شده با ترکیب شیمیایی و ابعاد مشابه، فولاد نرماله شده معمولا دارای استحکام کششی و سختی بیشتری است. این ویژگی در ساخت بسیاری از قطعات صنعتی اهمیت دارد.
3. بهبود چقرمگی
ریز شدن دانه ها می تواند مقاومت فولاد در برابر رشد ترک و شکست ترد را بهبود دهد. البته مقدار چقرمگی نهایی به گرید فولاد و ساختار حاصل از سرد شدن نیز وابسته است.
4. کاهش بخشی از تنش های داخلی
تنش های پسماند ممکن است در اثر تغییر شکل و تغییرات دمایی ایجاد شوند. نرماله کردن می تواند بخشی از این تنش ها را کاهش دهد، هرچند جایگزین قطعی عملیات تنش زدایی اختصاصی نیست.
5. ایجاد شرایط مناسب برای ماشینکاری
یکنواخت شدن ساختار و سختی قطعه می تواند به پایداری فرایند ماشینکاری کمک کند. با این حال، اگر هدف دستیابی به کمترین سختی ممکن باشد، آنیل کردن ممکن است انتخاب مناسب تری باشد.
6. آماده سازی قطعه برای عملیات حرارتی بعدی
در برخی خطوط تولید، نرماله کردن پیش از عملیات سختکاری و تمپر انجام می شود تا ساختار اولیه مناسب تری ایجاد شود.
7. کاهش زمان اشغال کوره
در مقایسه با آنیل کامل که به سرد شدن آهسته داخل کوره نیاز دارد، نرماله کردن معمولا زمان اشغال کوره را کاهش می دهد. این موضوع می تواند به افزایش ظرفیت تولید و کاهش هزینه های عملیاتی کمک کند.
در مجموع، این مزایا زمانی به دست می آیند که پارامترهای عملیات متناسب با جنس و مشخصات قطعه انتخاب شده باشند.

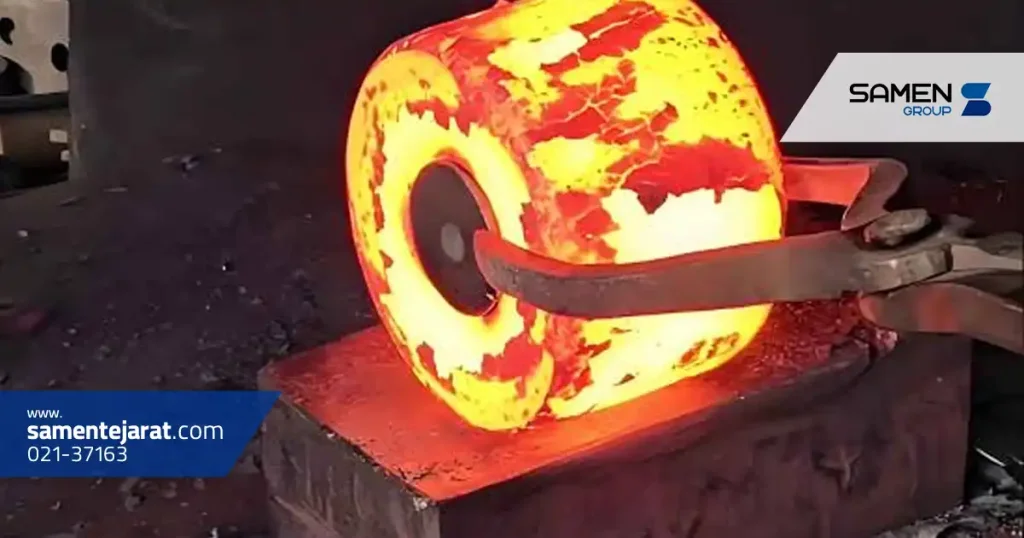

تاثیر نرماله کردن بر خواص مکانیکی فولاد به تغییراتی مربوط می شود که در ریزساختار آن اتفاق می افتد.
در فرایند فورج گرم، ساختار فولاد ممکن است در اثر چرخه های حرارتی و شرایط تغییر شکل دچار ناهمگونی شود. زمانی که قطعه در فرایند نرماله کردن دوباره وارد محدوده آستنیتی می شود، شرایط برای تشکیل ساختار جدید فراهم خواهد شد.
پس از سرد شدن در هوا، در بسیاری از فولادهای کربنی، ساختاری شامل فریت و پرلیت نسبتا ریز شکل می گیرد. ریز شدن ساختار، به ویژه کاهش اندازه دانه موثر، می تواند خواص مکانیکی را بهبود دهد.
مهم ترین تغییرات احتمالی عبارت اند از:
افزایش استحکام کششی: فولاد نرماله شده معمولا در مقایسه با وضعیت آنیل کامل، مقاومت بیشتری در برابر نیروهای کششی دارد.
تغییر سختی: سختی فولاد پس از نرماله کردن معمولا بیشتر از حالت آنیل کامل است، اما نتیجه نهایی به درصد کربن، عناصر آلیاژی و سرعت سرد شدن بستگی دارد.
بهبود رفتار در برابر ضربه: اصلاح ساختار دانه ای می تواند چقرمگی را افزایش دهد و احتمال شکست ترد را در شرایط مناسب کاهش دهد.
یکنواختی نسبی خواص: کاهش تفاوت های ساختاری باعث می شود رفتار بخش های مختلف قطعه قابل پیش بینی تر شود.
برای بررسی بهتر تاثیر نرماله کردن، می توان تغییرات معمول را در جدول زیر مشاهده کرد.
| ویژگی | تاثیر معمول نرماله کردن |
| اندازه دانه | ریزتر شدن ساختار دانه ای |
| استحکام کششی | معمولا بیشتر از حالت آنیل کامل |
| سختی | معمولا بیشتر از حالت آنیل کامل |
| چقرمگی | امکان بهبود با اصلاح ساختار |
| تنش های پسماند | کاهش بخشی از تنش ها |
| یکنواختی ریزساختار | بهبود در شرایط اجرای صحیح |
باید توجه داشت که این تغییرات برای تمام فولادها یکسان نیستند. به عنوان مثال، فولادهای آلیاژی با سختی پذیری بالا ممکن است هنگام سرد شدن در هوا ساختارهایی متفاوت از فریت و پرلیت تشکیل دهند.
بنابراین، پیش از انتخاب سیکل نرماله کردن باید نوع فولاد و خواص مکانیکی مورد انتظار قطعه بررسی شود.
نرماله کردن و آنیل کردن هر دو از روش های مهم عملیات حرارتی در صنعت فورجینگ هستند. با وجود شباهت در برخی مراحل، تفاوت های مهمی میان اهداف و نتایج آن ها وجود دارد.
مهم ترین تفاوت نرماله کردن و آنیل کامل، نحوه سرد شدن قطعه پس از گرمایش است.
در فرایند نرماله کردن، قطعه پس از رسیدن به دمای مناسب و نگهداری کافی، از کوره خارج شده و در هوا سرد می شود.
اما در آنیل کامل، سرد شدن معمولا به صورت آهسته و کنترل شده در داخل کوره انجام می گیرد.
این تفاوت سرعت سرد شدن بر ریزساختار، سختی، استحکام و قابلیت ماشینکاری فولاد تاثیر می گذارد.
| معیار مقایسه | نرماله کردن | آنیل کامل |
| روش سرد شدن | در هوای آزاد | آهسته در کوره |
| سرعت سرد شدن | نسبتا بیشتر | کمتر |
| ساختار حاصل | معمولا ریزتر | معمولا درشت تر |
| سختی | معمولا بیشتر | معمولا کمتر |
| استحکام کششی | معمولا بیشتر | معمولا کمتر |
| شکل پذیری | معمولا کمتر از آنیل کامل | معمولا بیشتر |
| هدف اصلی | اصلاح ساختار و تعادل خواص مکانیکی | نرم کردن و افزایش شکل پذیری |
| زمان فرایند | معمولا کوتاه تر | معمولا طولانی تر |
کدام روش برای قطعات فورج شده مناسب تر است؟
پاسخ به این سوال به کاربرد نهایی قطعه بستگی دارد.
اگر هدف، اصلاح ساختار دانه ای، دستیابی به استحکام مناسب و آماده سازی قطعه برای عملیات بعدی باشد، نرماله کردن می تواند گزینه مطلوبی باشد.
در مقابل، زمانی که کاهش سختی، افزایش شکل پذیری یا تسهیل ماشینکاری سنگین در اولویت قرار دارد، آنیل کامل ممکن است انتخاب مناسب تری باشد.
همچنین باید توجه داشت که آنیل کردن شامل روش های مختلفی مانند آنیل کامل، آنیل فرایندی و آنیل کروی کردن است. بنابراین، مقایسه فوق عمدتا به تفاوت نرماله کردن با آنیل کامل مربوط می شود.
فرایند نرماله کردن در فورجینگ در تولید انواع قطعات فولادی مورد استفاده قرار می گیرد؛ به خصوص قطعاتی که یکنواختی ساختار، استحکام مناسب و قابلیت اطمینان عملکرد آن ها اهمیت زیادی دارد.
یکی از کاربردهای رایج این عملیات، تولید شفت ها و محورهای فولادی فورج شده است. این قطعات ممکن است در شرایط کاری تحت نیروهای خمشی، پیچشی و بارهای متناوب قرار بگیرند. نرماله کردن می تواند به ایجاد ساختاری یکنواخت تر و آماده سازی آن ها برای عملیات تکمیلی کمک کند.
در تولید قطعات مرتبط با سیستم انتقال قدرت، از جمله برخی چرخ دنده ها و قطعات خام فورج شده، نرماله کردن ممکن است پیش از ماشینکاری یا عملیات سختکاری نهایی انجام شود.
همچنین در ساخت قطعات صنعتی بزرگ مانند فلنج ها، رینگ های فورج شده و برخی قطعات تجهیزات سنگین، این فرایند برای اصلاح ساختار حاصل از فورج گرم کاربرد دارد.
در صنعت خودروسازی نیز تعدادی از قطعات فورج شده، از جمله برخی میل لنگ ها، قطعات سیستم انتقال قدرت و اجزای مکانیکی، ممکن است با توجه به جنس فولاد و الزامات طراحی تحت عملیات نرماله کردن قرار گیرند.
در صنایع نفت، گاز، پتروشیمی و نیروگاهی نیز کیفیت ریزساختار و خواص مکانیکی قطعات فولادی اهمیت زیادی دارد. برای برخی قطعات فورج شده این صنایع، نرماله کردن به تنهایی یا همراه با عملیات حرارتی بعدی در دستورالعمل ساخت پیش بینی می شود.
البته تمام قطعات فورج شده به نرماله کردن نیاز ندارند. انتخاب این عملیات باید بر اساس استاندارد ساخت، گرید فولاد، ابعاد قطعه و شرایط کاری انجام شود.
جمع بندی
فرایند نرماله کردن در فورجینگ یکی از روش های موثر عملیات حرارتی برای اصلاح ریزساختار و بهبود یکنواختی خواص قطعات فولادی است. این عملیات شامل گرم کردن قطعه تا دمای مناسب، نگهداری در آن دما و سپس سرد کردن در هوای آزاد می شود.
مهم ترین مزایای نرماله کردن شامل ریز کردن دانه ها، بهبود یکنواختی ساختار، دستیابی به استحکام مناسب و آماده سازی قطعات برای مراحل بعدی تولید است.
با این حال، کیفیت نهایی عملیات به انتخاب درست دما، زمان نگهداری و شرایط سرد شدن بستگی دارد. به همین دلیل، اجرای نرماله کردن باید بر اساس ویژگی های فولاد و الزامات فنی هر قطعه صورت گیرد.
سوالات متداول
نرماله کردن معمولا در مقایسه با آنیل کامل باعث افزایش سختی و استحکام فولاد می شود. با این حال، مقدار تغییر سختی به نوع فولاد، ساختار اولیه و شرایط سرد شدن بستگی دارد.
خیر. نیاز به نرماله کردن به جنس فولاد، ساختار اولیه، ابعاد قطعه، خواص مکانیکی مورد انتظار و الزامات استاندارد بستگی دارد. برخی قطعات مستقیما وارد عملیات سختکاری و تمپر می شوند یا به روش های دیگری تحت عملیات حرارتی قرار می گیرند.
بله، در بسیاری از فرایندهای تولید، نرماله کردن پیش از ماشینکاری انجام می شود تا ساختار و سختی قطعه یکنواخت تر شود. با این حال، برای دستیابی به کمترین سختی و سهولت بیشتر ماشینکاری، گاهی آنیل کردن مناسب تر است.
