اتصال قطعات فلزی و غیر فلزی همیشه به جوشکاری نیاز ندارد. در بسیاری از پروژه های صنعتی، ساختمانی و تولیدی می توان با استفاده از روش های جایگزین، اتصالاتی مقاوم، دقیق و کاربردی ایجاد کرد. انواع اتصال بدون جوشکاری مانند پیچ و مهره، پرچ، چسب صنعتی، بست، اتصال پرسی و پین و خار، این امکان را فراهم می کنند که قطعات بدون استفاده از حرارت مستقیم به یکدیگر متصل شوند.
استفاده از این روش ها علاوه بر کاهش مشکلات ناشی از حرارت جوشکاری، در بسیاری از شرایط باعث افزایش سرعت مونتاژ، سهولت تعمیرات و کاهش هزینه های اجرایی می شود. البته هر روش ویژگی ها و محدودیت های خاص خود را دارد و انتخاب آن باید متناسب با جنس قطعات، میزان بار وارده و شرایط محیطی انجام شود. در ادامه، روش های مختلف اتصال بدون جوشکاری، مزایا و معایب، کاربردها و تفاوت های آن ها را بررسی می کنیم.
بررسی قیمت فولاد امروز در کنار انتخاب روش مناسب اتصال بدون جوشکاری، می تواند به برآورد دقیق تر هزینه ها و مدیریت بودجه پروژه های صنعتی و ساختمانی کمک کند.
اتصال بدون جوشکاری به مجموعه روش هایی گفته می شود که در آن ها دو یا چند قطعه بدون انجام فرآیند جوشکاری به یکدیگر متصل می شوند. در این روش ها، اتصال معمولا از طریق تجهیزات مکانیکی، فشار، چسب های مخصوص یا درگیری هندسی قطعات ایجاد می شود.
برخلاف جوشکاری که اغلب با ایجاد حرارت و ذوب موضعی مواد همراه است، بیشتر اتصالات بدون جوشکاری نیازی به ذوب کردن قطعات ندارند. این ویژگی باعث می شود استفاده از آن ها برای قطعات حساس به حرارت، ورق های نازک و برخی مواد غیر همجنس مناسب باشد.
اتصالات بدون جوشکاری به دو دسته کلی تقسیم می شوند:
انتخاب میان این دو دسته به نوع کاربرد بستگی دارد. برای مثال، در تجهیزاتی که نیاز به تعمیر و نگهداری دوره ای دارند، اتصالات بازشدنی معمولا گزینه مناسب تری هستند. در مقابل، برای مونتاژ دائمی قطعات می توان از روش هایی مانند پرچ یا اتصال پرسی استفاده کرد.
برای اطلاع از قیمت الکترود جوشکاری می توانید با کارشناسان ثامن تجارت در ارتباط باشید و با مشاوره رایگان الکترود جوشکاری مورد نظر خود را بخرید.
روش های مختلفی برای اتصال قطعات بدون استفاده از جوشکاری وجود دارد. هر کدام از این روش ها با سازوکار متفاوتی عمل می کنند و برای شرایط مشخصی مناسب هستند. شناخت ویژگی های آن ها کمک می کند تا بتوان بهترین نوع اتصال را از نظر استحکام، هزینه و سهولت اجرا انتخاب کرد.

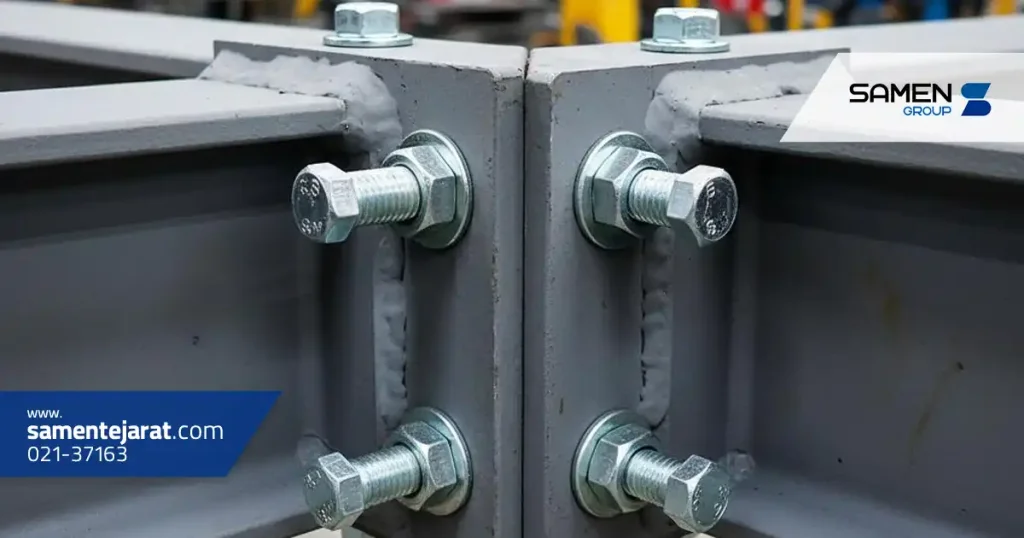

اتصال با پیچ و مهره
اتصال با پیچ و مهره یکی از رایج ترین و کاربردی ترین روش های اتصال بدون جوشکاری است. در این روش، قطعات معمولا با ایجاد سوراخ های مناسب و عبور پیچ از آن ها به یکدیگر متصل می شوند. سپس با بستن مهره، نیروی لازم برای نگه داشتن قطعات ایجاد می شود.
مهم ترین ویژگی این روش، امکان باز کردن و مونتاژ مجدد اتصال است. به همین دلیل از پیچ و مهره در ساخت سازه های فلزی، ماشین آلات صنعتی، تجهیزات مکانیکی و بسیاری از قطعات خودرو استفاده می شود.
از مهم ترین مزایای اتصال پیچ و مهره ای می توان به موارد زیر اشاره کرد:
با وجود این مزایا، اتصال پیچ و مهره ای محدودیت هایی نیز دارد. برای مثال، ایجاد سوراخ ممکن است سطح مقطع موثر قطعه را کاهش دهد. همچنین در محیط های دارای ارتعاش، در صورت طراحی یا نصب نامناسب، احتمال شل شدن اتصال وجود دارد. استفاده از روش های قفل کننده مناسب و رعایت گشتاور بستن پیچ ها می تواند این مشکل را کاهش دهد.

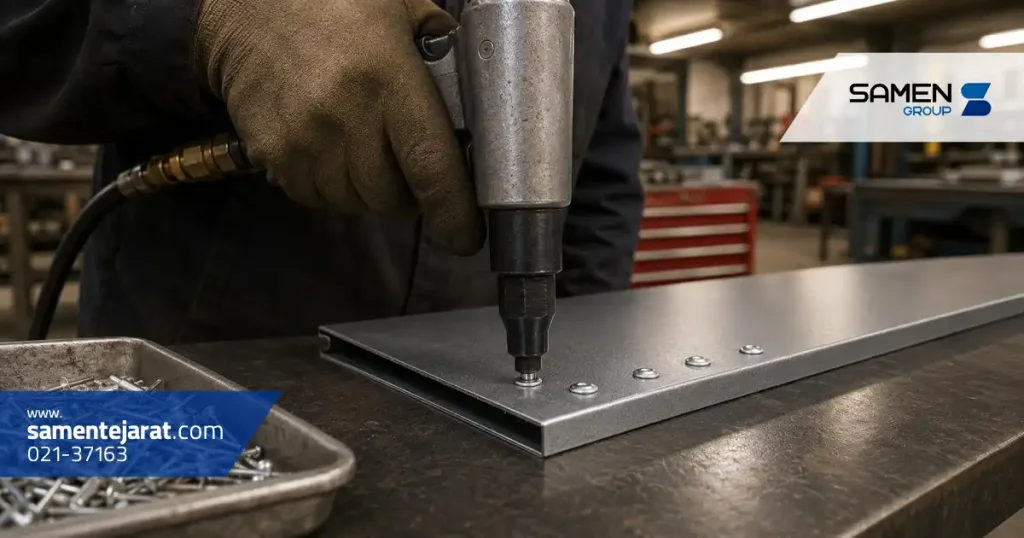

اتصال با پرچ
پرچ کاری یکی دیگر از روش های پرکاربرد برای اتصال قطعات بدون جوشکاری است. در این روش، یک قطعه اتصال دهنده به نام پرچ در سوراخ های ایجاد شده روی قطعات قرار می گیرد و با تغییر شکل انتهای آن، اتصال برقرار می شود.
اتصال با پرچ معمولا دائمی است و برای جداسازی قطعات باید پرچ تخریب یا خارج شود. این روش به خصوص برای اتصال ورق های فلزی نازک و قطعاتی که امکان جوشکاری مناسب آن ها وجود ندارد، کاربرد زیادی دارد.
پرچ ها انواع مختلفی دارند که از جمله آن ها می توان به پرچ توپر، پرچ نیمه توخالی و پرچ کور یا میخ پرچ اشاره کرد. پرچ کور برای شرایطی مناسب است که دسترسی به یک سمت اتصال وجود دارد.
مزایای اتصال با پرچ شامل استحکام مناسب در طراحی صحیح، عدم نیاز به ذوب قطعات و امکان اتصال برخی فلزات غیر همجنس است. همچنین این روش در تولید انبوه قطعات ورقی کاربرد فراوانی دارد.
در مقابل، امکان باز کردن اتصال بدون تخریب پرچ وجود ندارد و اجرای آن معمولا به سوراخ کاری و ابزار مخصوص نیاز دارد. به همین دلیل، پرچ کاری بیشتر برای اتصالاتی استفاده می شود که به جداسازی مداوم نیاز ندارند.

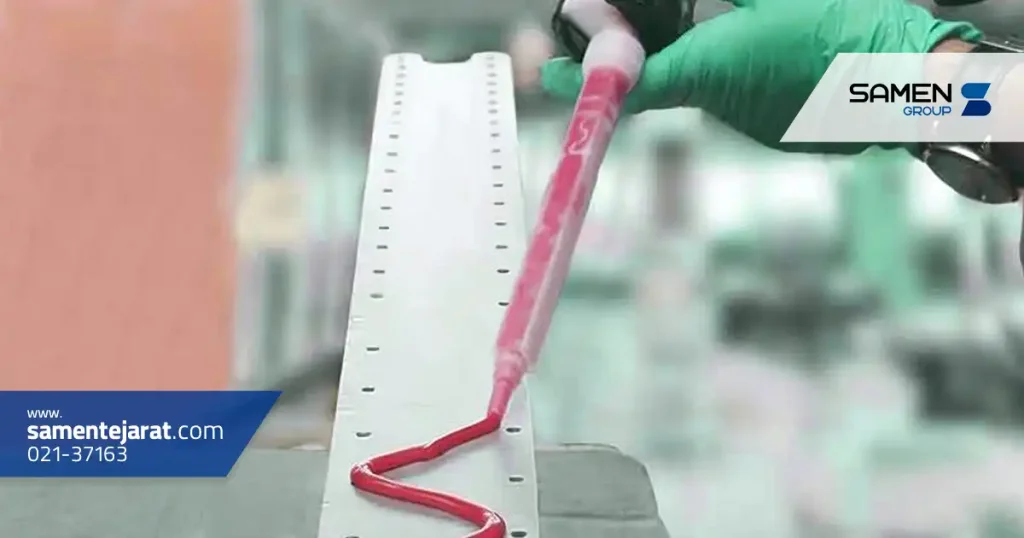

اتصال با چسب صنعتی
استفاده از چسب صنعتی یکی از روش های اتصال بدون جوشکاری است که امکان اتصال قطعات فلزی، پلاستیکی، کامپوزیتی و حتی برخی مواد غیر همجنس را فراهم می کند. در این روش، چسب مخصوص میان سطوح قرار می گیرد و پس از طی فرآیند گیرش یا پخت، اتصال ایجاد می شود.
چسب های صنعتی در انواع مختلفی تولید می شوند که چسب اپوکسی، پلی اورتان و اکریلیک از نمونه های شناخته شده آن ها هستند. انتخاب نوع چسب به جنس قطعات، میزان نیرو، دمای محیط و شرایط استفاده بستگی دارد.
از مهم ترین مزایای این روش می توان به موارد زیر اشاره کرد:
با این حال، کیفیت اتصال چسبی تا حد زیادی به آماده سازی سطوح وابسته است. وجود چربی، گرد و غبار و آلودگی می تواند استحکام اتصال را کاهش دهد. همچنین برخی چسب ها در برابر حرارت، رطوبت، مواد شیمیایی یا بارگذاری طولانی مدت محدودیت دارند.
در طراحی اتصالات چسبی، نحوه وارد شدن نیرو نیز اهمیت زیادی دارد. این اتصالات معمولا در برابر نیروهای برشی عملکرد مناسب تری نسبت به نیروهای پوست کنی دارند. بنابراین، انتخاب چسب و طراحی سطح اتصال باید با توجه به شرایط واقعی کار انجام شود.
اتصال با بست و گیره
اتصال با بست و گیره روشی ساده و سریع برای نگه داشتن یا متصل کردن قطعات مختلف است. در این روش، قطعات با استفاده از نیروی فشاری بست یا گیره در موقعیت مورد نظر ثابت می شوند.
بست ها در شکل ها و اندازه های مختلفی تولید می شوند و هر کدام برای کاربرد مشخصی طراحی شده اند. بست لوله، بست فلزی، بست کمربندی و گیره های صنعتی از نمونه های رایج این تجهیزات هستند.
این روش در تاسیسات ساختمانی، لوله کشی، نصب کابل ها، سیستم های تهویه و مونتاژ برخی تجهیزات صنعتی کاربرد دارد. برای مثال، در نصب خطوط لوله از بست های مخصوص برای ثابت نگه داشتن لوله و کنترل جابجایی آن استفاده می شود.
مزیت اصلی اتصال با بست و گیره، سرعت نصب بالا و امکان تنظیم یا جابجایی قطعات است. همچنین در بسیاری از موارد برای اجرای آن نیازی به سوراخ کاری یا تغییر شکل قطعه اصلی وجود ندارد.
البته میزان استحکام اتصال به نوع بست، جنس آن، نحوه نصب و مقدار نیروی وارده بستگی دارد. بست های معمولی برای تحمل بارهای سنگین سازه ای طراحی نشده اند و استفاده از آن ها در چنین شرایطی نیازمند بررسی مشخصات فنی است.
اتصال پرسی
اتصال پرسی یکی از روش های اتصال قطعات بدون جوشکاری است که معمولا با استفاده از فشار مکانیکی یا هیدرولیکی انجام می شود. در این روش، قطعات با ابعاد و تلرانس های مشخص درون یکدیگر قرار می گیرند و با ایجاد فشار تماسی، اتصال برقرار می شود.
یکی از نمونه های متداول این روش، اتصال تداخلی یا انطباق پرسی است. در این نوع اتصال، ابعاد قطعات به گونه ای انتخاب می شود که پس از مونتاژ، فشار میان سطوح از حرکت نسبی آن ها جلوگیری کند.
این روش در نصب بوش ها، چرخ دنده ها، برخی قطعات یاتاقان و مجموعه های شفت و توپی کاربرد دارد. همچنین در صنعت ورق کاری، برخی اتصالات پرسی از طریق تغییر شکل موضعی ورق ها ایجاد می شوند.
مهم ترین مزایای اتصال پرسی عبارت اند از:
با این وجود، اجرای اتصال پرسی به کنترل دقیق ابعاد، تلرانس ها و میزان فشار نیاز دارد. فشار بیش از حد ممکن است موجب تغییر شکل یا آسیب قطعات شود. از طرف دیگر، فشار ناکافی می تواند باعث لغزش و کاهش استحکام اتصال شود.
اتصال با پین و خار
اتصال با پین و خار یکی دیگر از روش های مکانیکی اتصال بدون جوشکاری است. در این روش، از قطعاتی مانند پین، خار فنری، خار شکاف دار یا خارهای مخصوص برای ثابت نگه داشتن اجزا، انتقال نیرو یا جلوگیری از جابجایی آن ها استفاده می شود.
پین ها معمولا برای تعیین موقعیت قطعات یا ایجاد اتصال مفصلی کاربرد دارند. در مقابل، خارها بسته به نوع طراحی می توانند وظیفه انتقال گشتاور، جلوگیری از حرکت محوری یا قفل کردن قطعات را بر عهده داشته باشند.
برای مثال، در اتصال یک چرخ دنده به شفت ممکن است از خار برای انتقال گشتاور استفاده شود. همچنین در برخی اتصالات مفصلی، پین امکان حرکت چرخشی کنترل شده میان قطعات را فراهم می کند.
از مزایای این روش می توان به سادگی ساختار، دقت مناسب در موقعیت دهی و سهولت مونتاژ در طراحی های بازشدنی اشاره کرد.
با این حال، انتخاب ابعاد و جنس پین یا خار اهمیت زیادی دارد. این قطعات باید متناسب با نیروهای برشی، فشار تماسی، گشتاور و شرایط کاری انتخاب شوند تا اتصال در زمان استفاده دچار شکست یا تغییر شکل نشود.
مزایا و معایب اتصال بدون جوشکاری
استفاده از روش های اتصال بدون جوشکاری در بسیاری از پروژه ها مزایای قابل توجهی دارد، اما نمی توان آن ها را برای تمام شرایط جایگزین مناسبی برای جوشکاری دانست. بررسی مزایا و محدودیت ها به انتخاب روش مناسب کمک می کند.
مزایای اتصال بدون جوشکاری
معایب اتصال بدون جوشکاری
بنابراین، مزایا و معایب اتصال بدون جوشکاری باید با توجه به نوع پروژه بررسی شوند. روشی که برای مونتاژ تجهیزات سبک مناسب است، لزوما برای یک سازه باربر یا دستگاه صنعتی سنگین انتخاب درستی نخواهد بود.
کاربرد اتصالات بدون جوشکاری در صنایع مختلف
انواع اتصال بدون جوشکاری در صنایع مختلف مورد استفاده قرار می گیرند. تنوع این روش ها باعث شده است که از تولید قطعات کوچک تا مونتاژ سازه ها و تجهیزات بزرگ بتوان از آن ها استفاده کرد.
صنعت ساختمان و سازه های فلزی: در ساخت سازه های فولادی، سوله ها، تجهیزات جانبی و سازه های پیش ساخته از اتصالات پیچ و مهره ای استفاده می شود. این روش امکان مونتاژ قطعات در محل پروژه و باز کردن برخی بخش ها را فراهم می کند. البته اتصالات باربر باید مطابق الزامات طراحی و استانداردهای سازه ای انتخاب شوند.
صنعت خودروسازی: در تولید و مونتاژ خودرو، پیچ و مهره، پرچ، چسب صنعتی و اتصالات پرسی کاربرد گسترده ای دارند. برای مثال، پیچ و مهره در اتصال بسیاری از قطعات مکانیکی و چسب های مهندسی در برخی اتصالات بدنه و قطعات داخلی استفاده می شوند.
صنعت هوافضا: در ساخت هواپیما و تجهیزات هوافضایی، کاهش وزن و حفظ استحکام اهمیت زیادی دارد. به همین دلیل، پرچ های مخصوص، پیچ های مهندسی و چسب های سازه ای در اتصالات طراحی شده برای این صنعت به کار می روند.
صنعت تاسیسات و لوله کشی: بست ها، گیره ها، اتصالات مکانیکی و برخی اتصالات پرسی برای نصب و اتصال لوله ها و تجهیزات تاسیساتی استفاده می شوند. این روش ها در بسیاری از شرایط سرعت اجرا و تعمیرات را افزایش می دهند.
صنعت ماشین سازی: در ساخت ماشین آلات صنعتی، پین، خار، پیچ و مهره و اتصال پرسی نقش مهمی دارند. این قطعات برای اتصال اجزای متحرک، انتقال گشتاور، ثابت نگه داشتن قطعات و مونتاژ مجموعه های مکانیکی استفاده می شوند.
صنعت برق و الکترونیک: در ساخت تابلوهای برق، محفظه تجهیزات، سیستم های کابل کشی و برخی مجموعه های الکترونیکی از پیچ، بست، گیره و چسب های مخصوص استفاده می شود.
در مجموع، کاربرد اتصالات بدون جوشکاری تنها به جایگزینی جوش محدود نیست. این روش ها در بسیاری از محصولات، بخشی از طراحی اصلی محسوب می شوند و بر اساس نیازهای عملکردی، اقتصادی و تولیدی انتخاب می شوند.
مقایسه روش های اتصال بدون جوشکاری از نظر استحکام و هزینه
یکی از مهم ترین معیارها برای انتخاب روش اتصال، بررسی استحکام و هزینه اجرای آن است. با این حال، مقایسه دقیق روش های اتصال بدون جوشکاری به عواملی مانند جنس قطعات، ابعاد اتصال، میزان نیرو، تعداد قطعات و شرایط محیطی بستگی دارد.
جدول زیر یک مقایسه کلی میان روش های رایج ارائه می دهد.
| روش اتصال | استحکام بالقوه | هزینه اولیه اجرا | قابلیت جداسازی |
| پیچ و مهره | بالا | متوسط | بالا |
| پرچ | متوسط تا بالا | کم تا متوسط | پایین |
| چسب صنعتی | متوسط تا بالا | متغیر | بسیار محدود |
| بست و گیره | وابسته به نوع بست | کم تا متوسط | بالا |
| اتصال پرسی | بالا در طراحی مناسب | متوسط تا بالا | محدود |
| پین و خار | وابسته به طراحی | کم تا متوسط | معمولا بالا |
توجه: مقادیر جدول کیفی و نسبی هستند. استحکام و هزینه واقعی تنها با بررسی مشخصات اتصال، تجهیزات مورد نیاز و شرایط بارگذاری قابل تعیین است.
از نظر استحکام، اتصالات پیچ و مهره ای با طراحی مناسب می توانند بارهای سنگین را تحمل کنند. اتصال پرسی نیز در مجموعه های مکانیکی دقیق می تواند عملکرد بسیار خوبی داشته باشد. پرچ کاری در اتصالات ورقی و چسب صنعتی در اتصالاتی که برای توزیع مناسب نیرو طراحی شده اند، گزینه های قابل توجهی هستند.
از نظر هزینه، استفاده از بست و گیره های ساده معمولا به تجهیزات پیچیده ای نیاز ندارد. در مقابل، اجرای اتصال پرسی دقیق ممکن است مستلزم تهیه دستگاه پرس و کنترل تلرانس های ساخت باشد.
هزینه اتصال با پیچ و مهره نیز به تعداد اتصال دهنده ها، نوع و رده مقاومتی پیچ، عملیات سوراخ کاری و زمان مونتاژ بستگی دارد. در پرچ کاری، قیمت پرچ ها و تجهیزات نصب اهمیت دارد؛ اما در تولید انبوه می توان با ابزار مناسب، سرعت اجرا را افزایش داد.
در اتصال چسبی، هزینه تنها به قیمت چسب محدود نمی شود. آماده سازی سطوح، زمان پخت، تجهیزات نگهدارنده و کنترل کیفیت نیز باید در محاسبات در نظر گرفته شوند.
بنابراین، ارزان ترین روش اتصال بدون جوشکاری لزوما اقتصادی ترین روش در بلندمدت نیست. گاهی انتخاب یک اتصال بازشدنی با هزینه اولیه بیشتر، به دلیل سهولت تعمیر و تعویض قطعات، هزینه های نگهداری را کاهش می دهد.
بهترین روش اتصال بدون جوشکاری کدام است؟
انتخاب بهترین روش اتصال بدون جوشکاری به نوع کاربرد، جنس قطعات، میزان استحکام مورد نیاز و شرایط نصب بستگی دارد. هیچ روشی وجود ندارد که برای تمام پروژه ها بهترین عملکرد را داشته باشد.
اگر هدف ایجاد اتصالی مستحکم و در عین حال بازشدنی باشد، پیچ و مهره معمولا یکی از مناسب ترین گزینه ها است. این روش به ویژه برای ماشین آلات، سازه های فلزی و تجهیزاتی که نیاز به تعمیر و نگهداری دارند، کاربرد زیادی دارد.
برای اتصال دائمی ورق های نازک، پرچ کاری می تواند انتخاب مناسبی باشد. در صورتی که اتصال قطعات غیر همجنس یا حفظ ظاهر یکپارچه اهمیت داشته باشد، استفاده از چسب صنعتی مناسب و طراحی صحیح اتصال قابل بررسی است.
همچنین در مجموعه های مکانیکی دقیق مانند اتصال بوش و توپی، اتصال پرسی می تواند گزینه کارآمدی باشد. برای نصب و ثابت نگه داشتن لوله ها و تجهیزات سبک نیز بست و گیره کاربرد دارند. در مواردی که هدف موقعیت دهی قطعات، ایجاد اتصال مفصلی یا انتقال گشتاور باشد، استفاده از پین و خار مناسب است.
برای انتخاب نهایی بهتر است چند عامل اصلی بررسی شوند: نوع و جهت نیرو، شرایط محیطی، لرزش، نیاز به باز کردن اتصال، تعداد قطعات و هزینه کلی ساخت و نگهداری.
در نهایت، شناخت انواع اتصال بدون جوشکاری به مهندسان، تکنسین ها و مجریان پروژه کمک می کند تا متناسب با نیاز خود، روشی ایمن، کاربردی و اقتصادی انتخاب کنند. در اتصالات حساس و باربر نیز بررسی محاسبات مهندسی و رعایت استانداردهای مربوط ضروری است.
سوالات متداول
برای اتصال بسیاری از قطعات آهنی و فولادی، پیچ و مهره یکی از گزینه های پرکاربرد است؛ زیرا امکان ایجاد اتصال مقاوم و قابل باز شدن را فراهم می کند. در اتصالات ورقی می توان از پرچ و در کاربردهای خاص از چسب صنعتی یا روش های مکانیکی دیگر نیز استفاده کرد.
بله، در برخی کاربردها چسب های صنعتی و سازه ای می توانند جایگزین جوشکاری شوند. با این حال، عملکرد آن ها به نوع چسب، آماده سازی سطح، طراحی اتصال و شرایط محیطی وابسته است. برای اتصالات باربر و حساس باید مقاومت اتصال به صورت مهندسی بررسی شود.
پیچ و مهره، بسیاری از بست ها و برخی اتصالات پین و خار قابلیت باز و بسته شدن دارند. در مقابل، اتصالات پرچی و چسبی معمولا دائمی هستند و جداسازی آن ها ممکن است باعث تخریب اتصال دهنده یا آسیب به قطعات شود.
در بعضی پروژه ها بله. روش هایی مانند بست یا پیچ و مهره ممکن است هزینه تجهیزات و زمان نصب را کاهش دهند. با این حال، هزینه واقعی به تعداد اتصالات، قیمت تجهیزات جانبی، آماده سازی قطعات، نیروی کار و هزینه تعمیر و نگهداری بستگی دارد.
