در ثامن تجارت امکان بررسی درخواست برای تامین و ساخت انواع دیافراگم لاستیکی و صنعتی بر اساس مشخصات مورد نیاز پروژه وجود دارد. برای انتخاب دقیق تر، مشخصات فنی دستگاه و شرایط کاری قطعه را پیش از سفارش در اختیار کارشناسان قرار دهید.
دیافراگم استیل
دیافراگم استیل یکی از انواع دیافراگم های فلزی است که در تجهیزاتی استفاده می شود که قطعه باید علاوه بر انعطاف پذیری کنترل شده، در برابر فشار، دما یا شرایط کاری سخت نیز مقاومت مناسبی داشته باشد. برخلاف دیافراگم لاستیکی که تغییر شکل بیشتری دارد، دیافراگم استیل معمولا برای سیستم هایی انتخاب می شود که دقت عملکرد، پایداری ابعادی و مقاومت مکانیکی اهمیت بالایی دارد.
برای انتخاب دیافراگم استیل باید نوع تجهیز، فشار کاری، دمای محیط، سیال در تماس با قطعه و تعداد سیکل های کاری مشخص شود. نوع آلیاژ استیل نیز اهمیت زیادی دارد؛ زیرا همه گریدهای استنلس استیل در برابر مواد شیمیایی، رطوبت و دمای بالا رفتار یکسانی ندارند.
در برخی تجهیزات صنعتی نیز از ساختارهای ترکیبی استفاده می شود؛ یعنی دیافراگم علاوه بر بخش لاستیکی یا پلیمری، دارای قطعات یا صفحات فلزی تقویت کننده است. به همین دلیل هنگام سفارش، بهتر است نمونه قبلی، نقشه فنی یا مشخصات دقیق قطعه در اختیار تامین کننده قرار گیرد.
خرید دیافراگم
برای خرید دیافراگم صرفا دانستن قطر قطعه کافی نیست. دیافراگم مستقیما با فشار، حرکت و در بسیاری از کاربردها با سیال در تماس است؛ بنابراین انتخاب جنس نامناسب می تواند باعث پارگی، تغییر شکل، نشتی یا کاهش عمر قطعه شود.
قبل از ثبت سفارش بهتر است اطلاعات زیر مشخص باشد:
- قطر داخلی و خارجی دیافراگم
- ضخامت قطعه
- شکل و ابعاد محل نصب
- فشار کاری سیستم
- دمای کاری
- نوع سیال یا ماده در تماس با دیافراگم
- میزان حرکت یا کورس دیافراگم
- تعداد سوراخ ها و محل قرارگیری آن ها
- جنس مورد نیاز مانند NBR، EPDM، سیلیکون، PTFE یا نمونه های منجید دار
- نیاز یا عدم نیاز به تقویت فلزی
اگر دیافراگم برای جایگزینی یک قطعه فرسوده خریداری می شود، ارسال نمونه سالم یا حتی نمونه مصرف شده می تواند احتمال خطا در ابعاد و ساخت را کاهش دهد. در سفارش های صنعتی و تیراژ بالا نیز ارائه نقشه فنی بهترین روش برای مشخص کردن تلرانس ها و جزئیات ساخت است.
قیمت دیافراگم
قیمت دیافراگم برای همه مدل ها یکسان نیست و نمی توان تنها بر اساس قطر قطعه یک قیمت ثابت تعیین کرد. جنس مواد اولیه، ابعاد، ضخامت، شکل هندسی و شرایط کاری از مهم ترین عوامل موثر بر هزینه نهایی هستند.
برای مثال، قیمت یک دیافراگم ساده لاستیکی با دیافراگم منجید دار یا نمونه دارای روکش PTFE متفاوت است. همچنین اگر قطعه به صورت سفارشی تولید شود، پیچیدگی قالب، تلرانس ابعادی و تعداد سفارش نیز روی قیمت تاثیر می گذارد.
مهم ترین عوامل موثر بر قیمت دیافراگم عبارتند از:
- جنس لاستیک یا متریال مصرفی
- قطر و ضخامت دیافراگم
- وجود منجید یا لایه تقویت کننده
- استفاده از PTFE یا متریال های خاص
- وجود قطعات فلزی در ساختار دیافراگم
- پیچیدگی شکل قطعه
- تیراژ سفارش
- نیاز به ساخت قالب اختصاصی
- شرایط فشار و دمای کاری
به همین دلیل برای دریافت قیمت دیافراگم بهتر است به جای استعلام صرفا بر اساس نام قطعه، ابعاد، جنس، تعداد و کاربرد آن نیز اعلام شود. این اطلاعات باعث می شود قیمت اعلام شده به محصول مورد نیاز شما نزدیک تر باشد و احتمال انتخاب اشتباه کاهش پیدا کند.
دیافراگم صنعتی
دیافراگم صنعتی یک قطعه انعطاف پذیر یا نیمه انعطاف پذیر است که برای جداسازی دو محفظه، انتقال فشار، کنترل حرکت یا جلوگیری از تماس مستقیم سیالات با اجزای مکانیکی استفاده می شود. این قطعات در تجهیزاتی مانند پمپ ها، شیرهای کنترلی، رگلاتورها، عملگرهای پنوماتیک و برخی تجهیزات اندازه گیری کاربرد دارند.
در انتخاب دیافراگم صنعتی، مقاومت متریال در برابر سیال اهمیت زیادی دارد. برای مثال، یک ترکیب لاستیکی که برای آب و هوا مناسب است ممکن است در تماس با روغن یا مواد شیمیایی عملکرد مناسبی نداشته باشد. از طرف دیگر، دیافراگمی که دائما تحت حرکت رفت و برگشتی قرار دارد باید مقاومت خستگی و انعطاف پذیری مناسبی داشته باشد.
دیافراگم های صنعتی بسته به کاربرد می توانند به شکل های ساده، فرم دار، منجید دار، روکش دار یا ترکیبی از لاستیک و فلز تولید شوند. در تجهیزاتی که فشار کاری بالاتر است، معمولا استفاده از لایه تقویت کننده می تواند از تغییر شکل بیش از حد یا پارگی قطعه جلوگیری کند.
دیافراگم لاستیکی به عنوان یکی از قطعات لاستیکی پرکاربرد، با مواد اولیه باکیفیت بالا ساخته شده و به دلیل دارا بودن ساختارهای گوناگون در سایز، کارایی و شکل ظاهری متفاوت در صنایع گسترده قابل استفاده هستند. انواع دیافراگم لاستیکی در صنایع نفت و گاز، ساخت پمپها و … با هدف کنترل جریان بین دو فضا در پمپ و شیرهای کنترل کاربرد داشته تا از انتقال ناخواسته مواد خودداری کند. شما برای خرید دیافراگم لاستیکی توانسته با کارشناسان خبره وبسایت ثامن تجارت در ارتباط باشید.

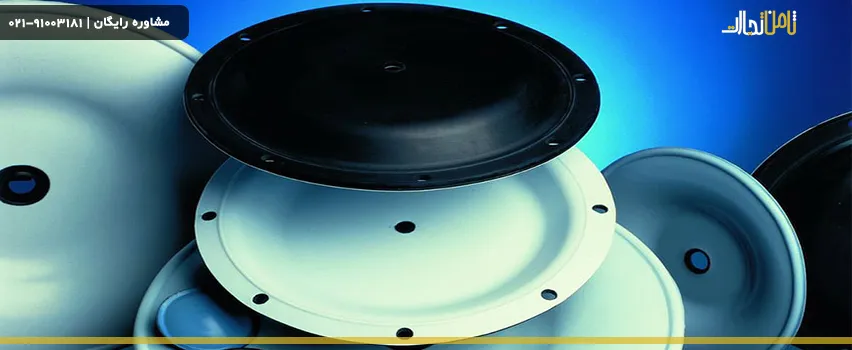

دیافراگم لاستیکی چیست؟
دیافراگم لاستیکی (Rubber diaphragm) به عنوان غشاهای قابل حمل استفاده میشوند که در اشکال مختلف موجود هستند. از ویژگی انواع دیافراگمها این است که همه کاره و غیرقابل نفوذ بوده این توانایی داشته تا دو محفظه را تحت فشار و حجم نوسان را از هم جدا کند. همچنین به دلیل ماهیت انعطاف پذیر آنها، فشار اعمال شده مانع را بدون مسدود کردن مواد محصور می کند. دیافراگمها همچنین باید به اندازه کافی انعطاف پذیر باشند تا ضمن کنترل جریان، پویایی ایجاد کنند.
ازدیاد طول و ماهیت کششی لاستیک به آنها اجازه میدهد تا انواع مختلف فشارها را در حین کار تحمل کرده و کنترل کند. در واقع دیافراگم لاستیکی یک غشای انعطاف پذیر بوده که معمولاً دایره ای شکل است و در اطراف لبهها محکم میشود تا کنترل جریان بین دو فضا را در کنترل ولوها و پمپها ایجاد کند.

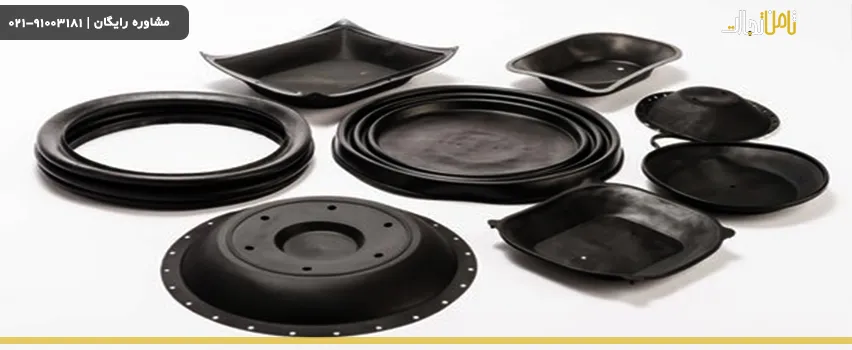

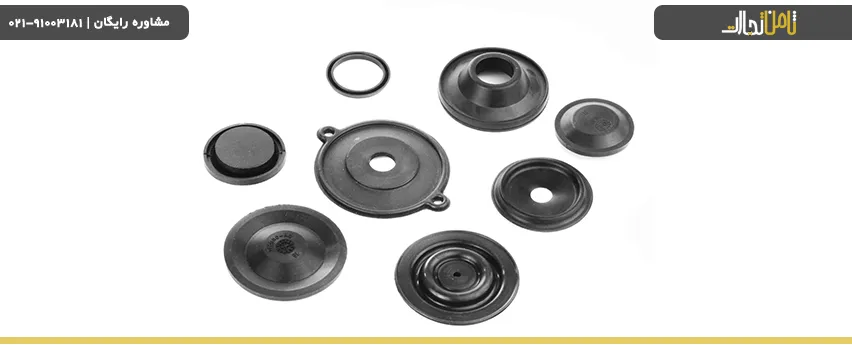

انواع دیافراگم لاستیکی
برای ساخت دیافراگم لاستیکی از انواع مواد اولیهای استفاده میشود که کارایی بالای در برابر فشار، دما و فرکانس داشته باشند. از این رو انواع دیافراگم لاستیکی با توجه به نوع ورق دیافراگم تعیین میشود که قیمت دیافراگم در هر کدام از نوعها متفاوت است. انواع دیافراگمها شامل موارد زیر است:
- دیافراگم ضد اسید (EPDM)
- دیافراگم طبیعی مصنوعی (NR SBR)
- دیافراگم لاستیکی منجید دار
- دیافراگم با روکش (PTFE)
- دیافراگم سیلیکونی (Silicon)
- و… .
دیافراگم لاستیکی ضد اسید
دیافراگم EPDM دارای مقاومت قوی در برابر اشعه ماوراء بنفش، ازن و هوازدگی بوده و برای کاربردهای که در معرض آب سرد یا گرم، هوا و بخار هستند، دیافراگم ضد اسید انتخاب مناسبی است. این نوع دیافراگم لاستیکی توانسته دمای پایین از -22 درجه فارنهایت یا -30 درجه سانتیگراد تا 266 درجه فارنهایت و 130 درجه سانتیگراد را تحمل کند.
دیافراگم طبیعی مصنوعی
تولید دیافراگم لاستیکی NR SBR ترکیبی از لاستیک طبیعی طبیعی رابر و لاستیک مصنوعی استایرن بوتادین رابر بوده که در صورت افزایش مقدار NR، توانایی ضدسایش دیافراگم بیشتر میشود. البته خوب است بدانید که در صورتی مقدار فشار و کارایی پمپ بالا باشد، دیافراگم طبیعی مصنوعی را با منجید مسلح میکنند تا Rubber diaphragm در زمان کار پاره نشود.
دیافراگم لاستیکی منجید دار
دیافراگم منجیددار با انواع پارچهها تقویت شده و از این رو توانسته فشار کاری بالا را تحمل کنند ولی باید دارای قابلیت الاستیک باشد. افراد فعال در تولید شیرهای کنترل، پنوماتیک و پمپها توانسته اقدام به خرید دیافراگم لاستیکی منجید دار از وبسایت ثامن تجارت کنند.
دیافراگم PTFE
استفاده از دیافراگمهای لاستیکی با روکش پلی تترا فلور اتیلن موجب شده تا پمپهای که با مواد شیمیایی کار میکنند دچار ساییدگی، ترک خوردگی و خوردگی نشوند.
دیافراگم لاستیکی سیلیکونی
دیافراگمهای سیلیکونی دارای مقاومت حرارتی بالا و بهداشتی است، از این رو در صنایع غذایی، بهداشتی، دارویی و پزشکی قابلیت استفاده دارند. البته برای داشتن تحمل فشار بالای کاری باید با منجید و الیاف مسلح شوند.
کاربردهای دیافراگم لاستیکی
دیافراگمها به دلیل تطبیقپذیری آنها در طیف وسیعی از کاربردهای صنعتی یافت میشوند. این محصول در پمپها گرفته تا دستگاههای کنترلی، رگولاتوها و بسیاری از دستگاههای تخصصی دیگر وجود دارند. برخی از کاربردهای دیافراگم لاستیکی شامل موارد زیر است:
- رگلاتور هوا
- ساخت انواع پمپها
- سیستمهای محرک
- کنترل ولو پنوماتیک و هیدولیک
- سیم پیچ سلف
- صنایع هوا فضا
- صنایع نفت و گاز
- کمپرسورها
- سوپاپها
- پمپ خلا
- شیرهای کنترل.
تفاوت دیافراگم لاستیکی با واشر
دیافراگمهای لاستیکی را میتوان نوعی آب بندی در نظر گرفت زیرا معمولاً بین دو مکان لنگر انداخته شده و دارای ویژگیهای آب بندی در اطراف لبهها برای جلوگیری از انتقال مواد هستند. واشر فقط یک نوع مهر و موم است که این دو اصطلاح اغلب به جای یکدیگر استفاده میشوند. تفاوت دیافراگم لاستیکی با واشر این است که دیافراگم نوعی مهر و موم پویاتر است که به طور خاص برای خم شدن به جلو و عقب طراحی شده است. واشرها و دیافراگمها هر دو در دسته وسیعتری از لاستیکهای مهر و موم قرار میگیرند. در صورتی که شما نیاز به خرید دیافراگم لاستیکی دارید، میتوانید خرید آنلاین خود را زیر نظر کارشناسان خبره وبسایت ثامن تجارت انجام دهید.
