جدول وزن نبشی و فرمول محاسبه وزن آن

angle weight table
۳۰ فروردین ۱۴۰۳
25 بازدید

جدول وزن نبشی یکی از مهم‌ترین مراجعی است که باید قبل از خرید نبشی به آن مراجعه کنید. باید بدانید که قیمت نبشی با توجه به وزن آن است که محاسبه و اعلام می‌شود. از دیگر اهمیت مراجعه به جدول وزن نبشی به این مورد اشاره کنیم که شما می‌توانید از استاندارد بودن تولید آن اطمینان حاصل کنید؛ چرا که هرچه قدر وزن نبشی خریداری شده به اطلاعات درون جدول نزدیک‌تر باشد، کیفیت آن بالاتر بوده و خصوصیات فیزیکی آن هم قابل پیش بینی‌تر است.

علاوه بر اینها، به علت کاربرد بالای این محصول در صنایع مختلفی مثل ساختمان سازی، اطلاع از وزن نبشی می‌تواند به شما در تخمین تحمل سازه و میزان هزینه‌های لازم کمک کند. پس اگر می‌خواهید از جدول وزن نبشی و نحوه محاسبه وزن آن مطلع شوید تا انتها با ثامن تجارت همراه باشید.

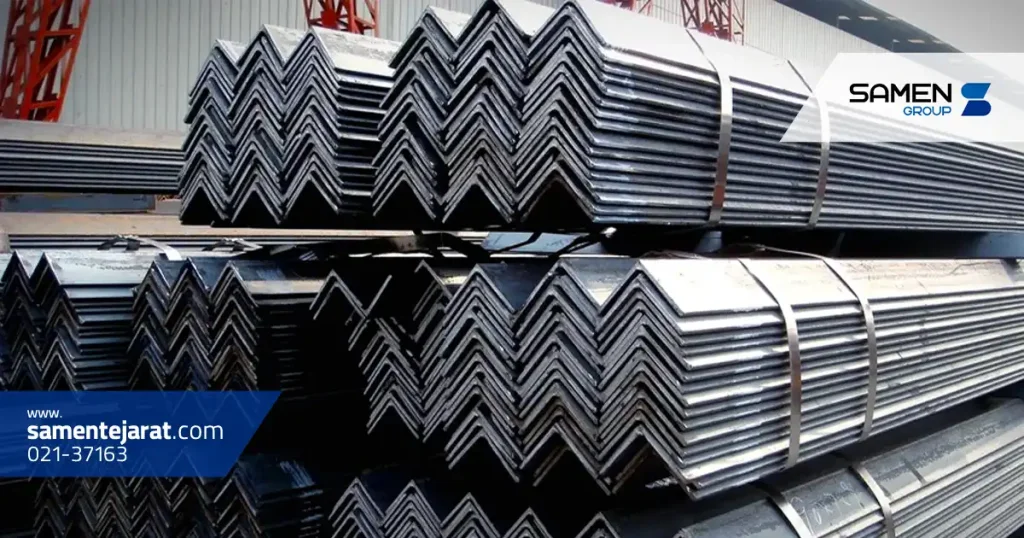

جدول وزن نبشی

نبشی از نظر شکل ظاهری به دو دسته بال مساوی و بال نامساوی تقسیم می‌شود. با در اختیار داشتن طول بال، طول شاخه و ضخامت نبشی مورد نظر می‌توانید به راحتی و با استفاده از فرمول ارائه شده وزن نبشی را محاسبه کرده و در نتیجه از قیمت نبشی مورد نظر خود مطلع شوید. بهتر است بدانید که جدول وزن نبشی‌های نامساوی به دلیل تنوع در ابعاد و اینکه اغلب به صورت سفارشی برش داده می‌شوند، ارائه نشده است.

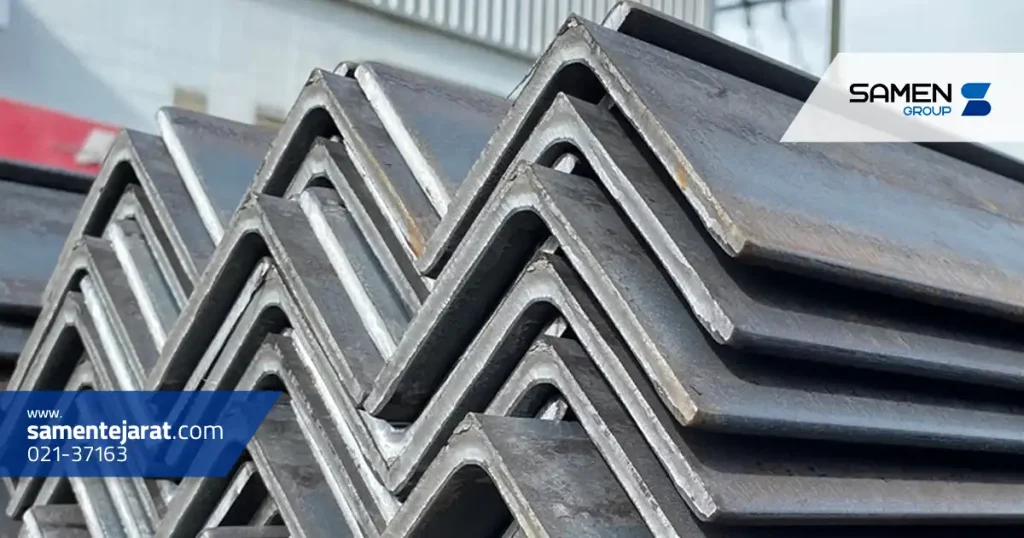

جدول وزن نبشی

توجه داشته باشید که دو مشخصه اصلی این محصول فولادی، اندازه بال‌ و میزان ضخامت آن می‌باشد که در نام گذاری و به دست آوردن وزن نبشی به کار برده می‌شود. دو ضلع این پروفیل بر یکدیگر عمود می‌باشند که با حرف L در نقشه‌های ساختمانی دیده می‌شوند. جدول وزن نبشی با بال نامساوی در ادامه ارائه شده است

سایز نبشی بر حسب میلی متر وزن هر متر بر حسب کیلوگرم طول بال بر حسب هکتار در میلی متر ضخامت بال بر حسب کیلوگرم بر میلی متر وزن شاخه 6 متری بر حسب کیلوگرم وزن شاخه 12 متری بر حسب کیلوگرم
3 * 30 * 30L 1.36 30 3 8.16 16.32
4 * 30 * 30L 1.78 30 4 1.68 21.36
4 * 35 * 35L 2.09 35 4 12.54 25.08
4 * 40 * 40L 2.42 40 4 14.52 29.04
5 * 40 * 40L 2.97 40 5 17.82 35.64
4.5 * 45 * 45L 3.06 45 4.5 18.36 36.72
4 * 50 * 50L 3.06 50 4 18.36 36.72
5 * 50 * 50L 3.77 50 5 22.62 45.24
6 * 50 * 50L 4.47 50 6 22.82 53.64
5 * 60 * 60L 4.57 60 5 27.42 54.84
6 * 60 * 60L 5.42 60 6 32.52 65.04
8 * 60 * 60L 7.09 60 8 42.54 85.08
7 * 65 * 65L 6.83 65 7 40.98 81.96
6 * 70 * 70L 6.38 70 6 38.28 76.56
7 * 70 * 70L 7.38 70 7 44.28 88.56
6 * 75 * 75L 6.85 75 6 41.1 82.2
8 * 75 * 75L 8.99 75 8 53.94 107.88
8 * 80 * 80L 9.63 80 8 57.78 115.56
10 * 80 * 80L 11.9 80 10 71.4 142.8
7 * 90 * 90L 9.61 90 7 57.66 115.32
8 * 90 * 90L 10.9 90 8 65.4 130.8
9 * 90 * 90L 12.2 90 9 73.2 146.4
10 * 90 * 90L 13.4 90 10 80.4 160.8
8 * 100 * 100L 12.2 100 8 73.2 146.4
10 * 100 * 100 L 15 100 10 90 180
12 * 100 * 100 L 17.8 100 12 106.8 213.6

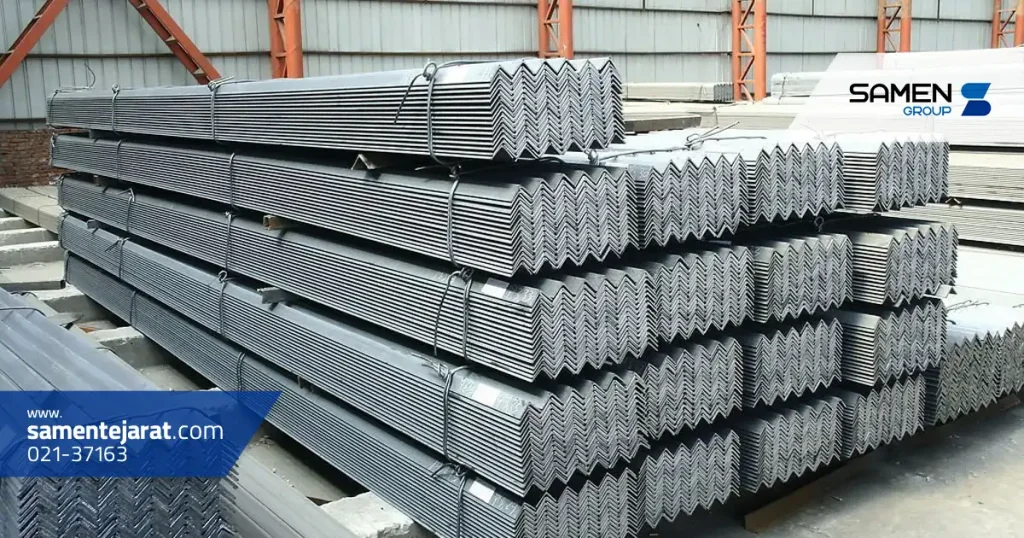

فرمول محاسبه وزن نبشی

فرمول محاسبه وزن نبشی

محاسبه وزن نبشی به ‌دلیل کاربرد زیاد این مقطع فولادی در ساختمان سازی و عمران، امری مهم تلفی شده است. همانطور که اشاره شد، نبشی‌ها به دو صورت بال مساوی و نامساوی تولید شده و به بازار عرضه می‌شوند. فقط باید توجه داشته باشید که فرمول محاسبه وزن آنها متفاوت می‌باشد. در نقشه‌های ساختمانی پس از حرف L سایز بال‌ها دیده می‌شود و به کمک فرمول‌های زیر می‌توانید وزن انواع نبشی بال مساوی و نامساوی را محاسبه کرده و به سراغ خرید نبشی مورد نظر خود بروید.

برای محاسبه وزن نبشی با کمک جدول اشتال از فرمول کلی زیر استفاده کنید:

طول نبشی (بر حسب متر) * وزن یک متر نبشی بر اساس ابعاد از جدول اشتال = وزن نبشی

فرمول محاسبه وزن نبشی بال مساوی ( بدون جدول اشتال) به شرح زیر است:

1000/ (چگالی فولاد * طول بال * 2 * ضخامت * طول شاخه)= وزن یک شاخه نبشی بال مساوی

محاسبه وزن نبشی بال نامساوی به کمک فرمول زیر امکان پذیر است:

1000/ (چگالی فولاد * مجموع طول دوبال* ضخامت * طول شاخه)= وزن یک شاخه نبشی بال نامساوی

فرمول محاسبه وزن نبشی

سخن پایانی

همانطور که اشاره شد، با مراجعه به جدول وزن نبشی می‌توانید قیمت نبشی مورد نظر را محاسبه و میزان تحمل سازه را نیز تخمین بزنید. حالا که این جدول را مشاهده کرده و با فرمول محاسبه وزن نبشی آشنا شدید، برای خرید نبشی مورد نیاز خود می‌توانید به وب سایت فروشگاه ثامن تجارت مراجعه کنید و این محصول را در ابعاد و مشخصات مورد نظر خود ثبت سفارش کنید. ضمناً شما می‌توانید برای دریافت مشاوره‌های لازم با کارشناسان متخصص و ماهر مجموعه در تماس باشید و راهنمایی‌های لازم را درباره انتخاب نبشی مناسب دریافت کنید.
