جک هیدرولیک صنعتی یکی از مهم ترین تجهیزات مورد استفاده در ماشین آلات صنعتی، خطوط تولید، پرس ها، تجهیزات راه سازی و سیستم های جابجایی بار است. این تجهیز با استفاده از فشار سیال، نیروی هیدرولیکی را به حرکت خطی و نیروی مکانیکی تبدیل می کند. به همین دلیل طراحی و ساخت جک هیدرولیک صنعتی باید با دقت بالایی انجام شود؛ زیرا کوچک ترین اشتباه در محاسبات، انتخاب فولاد، ماشین کاری یا آب بندی می تواند باعث نشتی، افت فشار، کاهش قدرت یا حتی خرابی کامل جک شود.
فرایند ساخت جک هیدرولیک صنعتی از محاسبه نیرو و فشار مورد نیاز آغاز می شود و با انتخاب متریال، ماشین کاری قطعات، هونینگ سیلندر، آبکاری شفت، مونتاژ و در نهایت تست فشار ادامه پیدا می کند. در این مقاله مراحل ساخت جک هیدرولیک صنعتی را از ابتدا تا انتها بررسی می کنیم.
در ساخت جک های هیدرولیک صنعتی، علاوه بر بررسی خواص مکانیکی و مقاومت متریال، توجه به قیمت فولاد آلیاژی نیز در انتخاب گرید مناسب و کنترل هزینه های تولید اهمیت زیادی دارد.
جک هیدرولیک صنعتی تجهیزی است که با استفاده از یک سیال تحت فشار، معمولا روغن هیدرولیک، نیروی لازم برای حرکت دادن یا جابجایی بارهای سنگین را ایجاد می کند. عملکرد این جک بر اساس قانون پاسکال است؛ به این معنی که فشار وارد شده به سیال محبوس، در تمام جهات منتقل می شود. با ورود روغن تحت فشار به داخل سیلندر، نیرو به پیستون وارد شده و باعث حرکت آن و شفت متصل به پیستون می شود.
مقدار نیروی تولید شده توسط جک به فشار سیستم و سطح موثر پیستون بستگی دارد. بنابراین با افزایش قطر پیستون یا فشار کاری، می توان نیروی بیشتری ایجاد کرد. البته افزایش این مقادیر بدون محاسبات مهندسی صحیح می تواند تنش وارد شده به سیلندر، شفت، اتصالات و آب بندها را افزایش دهد.
جک های هیدرولیک بر اساس طراحی می توانند یک طرفه یا دو طرفه باشند. در جک یک طرفه، فشار روغن معمولا حرکت را در یک جهت ایجاد می کند و بازگشت با نیروی خارجی یا فنر انجام می شود. در جک دو طرفه، فشار روغن برای حرکت رفت و برگشت پیستون مورد استفاده قرار می گیرد.

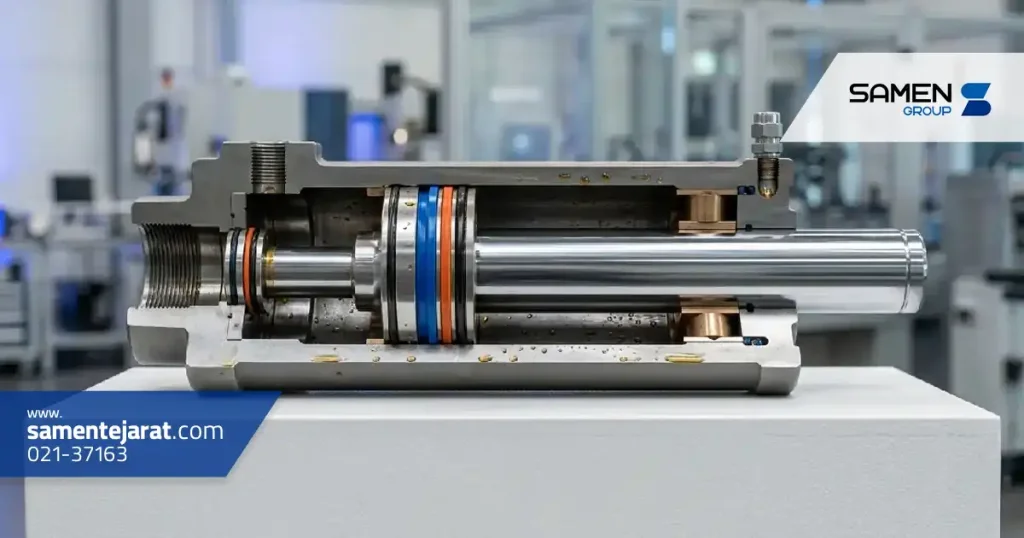

ساخت جک هیدرولیک صنعتی نیازمند مجموعه ای از قطعات است که هر یک وظیفه مشخصی دارند. سیلندر یا لوله جک، بدنه اصلی سیستم را تشکیل می دهد و پیستون در داخل آن حرکت می کند. سطح داخلی این بخش باید بسیار صاف و دقیق باشد تا آب بندها عملکرد مناسبی داشته باشند و میزان اصطکاک و نشتی به حداقل برسد.
شفت یا میله پیستون نیز یکی از مهم ترین قطعات جک است که نیروی تولید شده را به مجموعه خارجی منتقل می کند. شفت باید مقاومت کافی در برابر فشار، خمش، ضربه، سایش و خوردگی داشته باشد. پیستون، گلویی، درپوش های انتهایی، پکینگ ها، اورینگ ها، گردگیرها، رینگ های راهنما و پورت های ورود و خروج روغن از دیگر اجزای اصلی جک هیدرولیک هستند.
هماهنگی ابعادی میان این قطعات اهمیت زیادی دارد. برای مثال، لقی نامناسب میان پیستون و سیلندر می تواند باعث افزایش نشتی داخلی یا سایش شود. به همین دلیل ساخت قطعات جک هیدرولیک معمولا با تلرانس های دقیق انجام می شود.

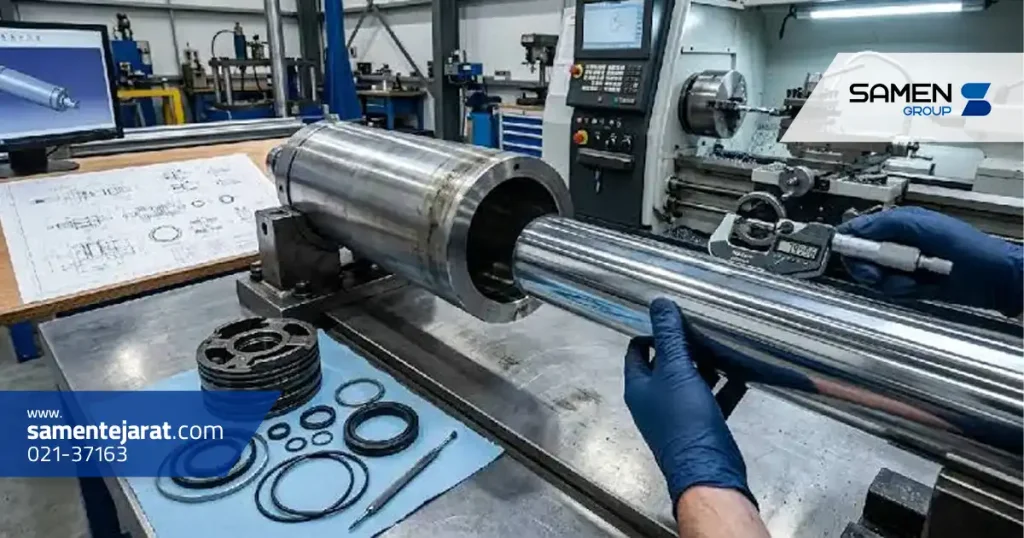

ساخت یک جک صنعتی استاندارد فقط به تراشکاری چند قطعه و مونتاژ آنها محدود نمی شود. فرایند تولید باید بر اساس فشار کاری، نوع کاربرد، ظرفیت مورد نیاز، شرایط محیطی و طول عمر مورد انتظار طراحی شود. هر یک از مراحل تولید تاثیر مستقیمی بر ایمنی، عملکرد و دوام جک دارند.
طراحی و محاسبه نیرو، فشار و کورس جک
اولین مرحله ساخت جک هیدرولیک، مشخص کردن نیازهای سیستم است. نیروی مورد نیاز، فشار کاری، قطر پیستون، قطر شفت و طول کورس باید قبل از تولید تعیین شوند. رابطه پایه برای محاسبه نیروی جک به صورت زیر است:
نیرو = فشار × سطح موثر پیستون
بنابراین زمانی که نیروی مورد نیاز و فشار سیستم مشخص باشد، می توان سطح و قطر مناسب پیستون را محاسبه کرد. در جک های دو طرفه باید توجه داشت که سطح موثر در سمت شفت کمتر از سمت بدون شفت است و در نتیجه نیروی رفت و برگشت می تواند متفاوت باشد.
طول کورس نیز بر طراحی شفت و احتمال کمانش آن تاثیر دارد. هرچه کورس جک بلندتر باشد، بررسی مقاومت شفت در برابر کمانش اهمیت بیشتری پیدا می کند. همچنین ضخامت دیواره سیلندر، اتصالات و درپوش ها باید متناسب با فشار کاری و با در نظر گرفتن ضریب ایمنی مناسب انتخاب شوند.
انتخاب متریال سیلندر و شفت
انتخاب متریال یکی از حساس ترین مراحل ساخت جک هیدرولیک صنعتی است. بدنه سیلندر باید بتواند فشار داخلی سیستم را بدون تغییر شکل دائمی تحمل کند و در عین حال قابلیت ماشین کاری و ایجاد سطح داخلی دقیق را داشته باشد.
برای ساخت شفت نیز معمولا از فولادهایی با استحکام، چقرمگی و قابلیت ماشین کاری مناسب استفاده می شود. نوع فولاد باید با توجه به قطر شفت، میزان بار، فشار کاری، سرعت حرکت، احتمال وارد شدن بار جانبی و شرایط محیطی انتخاب شود.
در کاربردهای سنگین، استفاده از فولادهای آلیاژی با استحکام بالاتر می تواند گزینه مناسب تری باشد. با این حال انتخاب گرید فولاد باید بر اساس محاسبات مهندسی انجام شود و صرفا استفاده از فولاد سخت تر به معنای ساخت جک بهتر نیست.
ماشین کاری، هونینگ و آبکاری شفت
پس از تهیه متریال، قطعات وارد مرحله ماشین کاری می شوند. قطرها، محل قرارگیری آب بندها، رزوه ها، شیارها و سایر بخش ها باید مطابق نقشه و تلرانس های تعیین شده تولید شوند.
یکی از مهم ترین مراحل تولید سیلندر، هونینگ سطح داخلی است. در این فرایند سطح داخلی سیلندر با دقت بسیار بالا پرداخت می شود تا زبری و هندسه سطح برای حرکت پیستون و عملکرد آب بندها مناسب باشد. کیفیت نامناسب سطح داخلی می تواند باعث آسیب سریع پکینگ ها، افزایش اصطکاک و نشتی روغن شود.
سطح شفت نیز اهمیت بسیار زیادی دارد. در بسیاری از جک های صنعتی، شفت پس از ماشین کاری سنگ زنی و با پوشش کروم سخت محافظت می شود. آبکاری مناسب می تواند مقاومت سطح شفت را در برابر سایش و خوردگی افزایش دهد. کیفیت سطح نهایی شفت باید به گونه ای باشد که ضمن حرکت روان از تخریب زودهنگام آب بند جلوگیری کند.
مونتاژ جک و نصب آب بندها
پس از تکمیل ماشین کاری و کنترل ابعادی قطعات، مرحله مونتاژ آغاز می شود. پیش از مونتاژ باید قطعات کاملا تمیز شوند؛ زیرا ورود براده، گرد و غبار و آلودگی به داخل جک می تواند به سطح سیلندر و آب بندها آسیب وارد کند.
پکینگ ها، اورینگ ها، گردگیرها و رینگ های راهنما باید متناسب با فشار، دمای کاری، سرعت حرکت و نوع روغن انتخاب شوند. نصب نادرست یک آب بند حتی در صورت کیفیت بالای سایر قطعات می تواند باعث نشتی و کاهش عملکرد جک شود.
در زمان وارد کردن شفت و پیستون به داخل سیلندر نیز باید از آسیب دیدن لبه آب بندها جلوگیری شود. پس از مونتاژ، اتصالات و درپوش ها مطابق طراحی بسته شده و جک برای انجام آزمایش های نهایی آماده می شود.

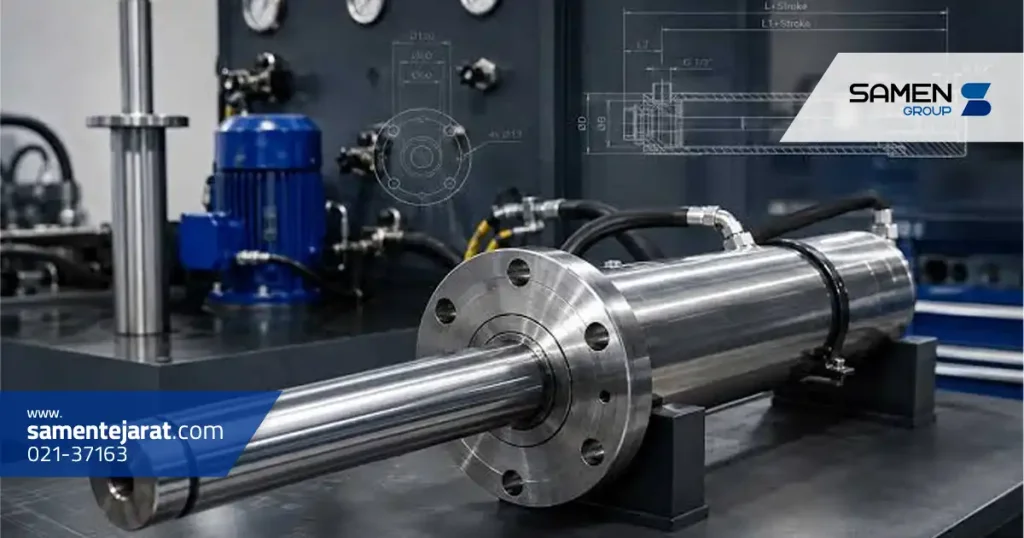

نمی توان یک گرید فولاد را به عنوان بهترین فولاد برای تمام جک های هیدرولیک معرفی کرد؛ زیرا متریال مناسب به فشار کاری، ابعاد جک، نوع بارگذاری، شرایط محیطی و طراحی قطعه بستگی دارد. همچنین متریال مورد استفاده برای بدنه سیلندر الزاما با فولاد مناسب شفت یکسان نیست.
برای شفت جک های هیدرولیک، فولاد CK45 یا C45 یکی از گزینه های متداول است. این فولاد به دلیل استحکام مناسب، قابلیت ماشین کاری مطلوب و امکان انجام عملیات سطحی در بسیاری از کاربردهای عمومی مورد استفاده قرار می گیرد. شفت های CK45 معمولا می توانند با سنگ زنی و کروم سخت برای کاربردهای هیدرولیکی آماده شوند.
در شرایط کاری سنگین تر، فولاد MO40 یا 42CrMo4 نیز گزینه مهمی محسوب می شود. این فولاد آلیاژی در صورت انتخاب وضعیت عملیات حرارتی مناسب، استحکام و خواص مکانیکی بالایی ارائه می دهد و برای قطعاتی که تحت بارهای بالاتر قرار دارند قابل بررسی است.
برای سیلندر نیز باید فولادی انتخاب شود که علاوه بر استحکام کافی، قابلیت ماشین کاری و هونینگ مناسبی داشته باشد. انتخاب نهایی متریال باید بر اساس فشار طراحی، ضخامت دیواره، قطر داخلی، شرایط بارگذاری و الزامات استاندارد پروژه صورت گیرد.
نکته مهم این است که خواص فولاد تنها به نام گرید آن محدود نمی شود. وضعیت تحویل، عملیات حرارتی، سختی، کیفیت مواد اولیه و کیفیت ماشین کاری نیز در عملکرد نهایی جک تاثیر قابل توجهی دارند.
آخرین مرحله ساخت جک هیدرولیک صنعتی، کنترل کیفیت و انجام تست های لازم است. ابتدا ابعاد مهم قطعات، کیفیت سطح شفت، سطح داخلی سیلندر، محل قرارگیری آب بندها و کیفیت مونتاژ بررسی می شوند. سپس جک برای آزمایش عملکرد به سیستم هیدرولیک متصل می شود.
در تست عملکرد، حرکت رفت و برگشت شفت، نشتی خارجی، نشتی داخلی، عملکرد آب بندها و پایداری جک بررسی می شود. جک باید در تمام طول کورس حرکت روانی داشته باشد و گیر کردن، حرکت نامنظم یا نشتی غیر مجاز مشاهده نشود.
تست فشار نیز برای اطمینان از استحکام مجموعه انجام می شود. فشار و مدت زمان آزمون باید بر اساس طراحی، استاندارد یا دستورالعمل فنی مربوط به همان جک تعیین شود و نباید یک مقدار ثابت را برای تمام جک های هیدرولیک در نظر گرفت.
کنترل جوش ها، رزوه ها، اتصالات، درپوش ها و نقاط آب بندی نیز اهمیت زیادی دارد. در کاربردهای حساس ممکن است آزمایش های تکمیلی مانند تست های غیر مخرب برای برخی قطعات و اتصالات مورد نیاز باشد.
در نهایت، کیفیت یک جک هیدرولیک صنعتی حاصل مجموعه ای از عوامل شامل طراحی صحیح، انتخاب فولاد مناسب، ماشین کاری دقیق، کیفیت هونینگ و آبکاری، انتخاب صحیح آب بندها، مونتاژ اصولی و تست نهایی است. اگر هر یک از این مراحل به درستی انجام نشود، حتی استفاده از بهترین مواد اولیه نیز نمی تواند عملکرد مطمئن و عمر طولانی جک را تضمین کند.
سوالات متداول
فولاد CK45 یکی از گزینه های متداول برای ساخت شفت جک هیدرولیک است. برای کاربردهای سنگین تر نیز می توان با توجه به طراحی و شرایط کاری از فولادهای آلیاژی مانند MO40 استفاده کرد.
هونینگ باعث ایجاد سطح داخلی دقیق و مناسب برای حرکت پیستون و آب بندها می شود. کیفیت مناسب این سطح به کاهش اصطکاک، جلوگیری از سایش زودرس آب بند و کنترل نشتی کمک می کند.
استفاده از پوشش هایی مانند کروم سخت می تواند مقاومت سطح شفت را در برابر سایش و خوردگی افزایش دهد و سطح مناسبی برای تماس با آب بندها ایجاد کند.
در حالت پایه، نیروی جک از حاصل ضرب فشار سیال در سطح موثر پیستون محاسبه می شود. در محاسبات واقعی باید عواملی مانند سمت شفت، افت فشار، راندمان و ضریب ایمنی نیز در نظر گرفته شوند.
