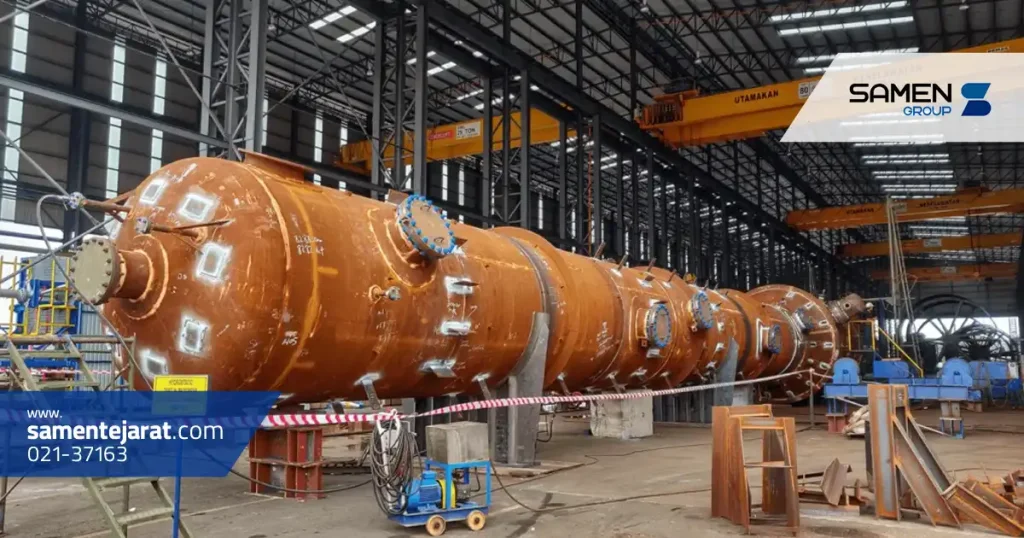

ساخت مخازن تحت فشار یکی از فعالیت های تخصصی و حساس در صنایع نفت، گاز، پتروشیمی، نیروگاهی و بسیاری از واحدهای صنعتی محسوب می شود. این مخازن برای نگهداری یا انجام فرایند روی سیالاتی طراحی می شوند که فشار داخلی یا خارجی آنها با فشار محیط تفاوت قابل توجهی دارد. به همین دلیل، کوچک ترین خطا در طراحی، انتخاب متریال، جوشکاری یا بازرسی می تواند ایمنی و عملکرد تجهیزات را تحت تاثیر قرار دهد.
فرایند ساخت مخزن تحت فشار تنها به شکل دادن ورق های فولادی و جوشکاری آنها محدود نیست. طراحی مهندسی، محاسبه فشار و دمای طراحی، انتخاب مواد اولیه، برش و نورد ورق، مونتاژ قطعات، اجرای اتصالات جوشی، انجام آزمون های غیر مخرب و تست نهایی همگی بخش هایی از این فرایند هستند.
در این راهنما، مراحل ساخت مخازن تحت فشار، استانداردهای مورد استفاده و مهم ترین نکاتی که باید هنگام طراحی و تولید این تجهیزات در نظر گرفته شوند را بررسی می کنیم.
برای برآورد دقیق هزینه ساخت مخازن تحت فشار، بررسی قیمت روز ورق با توجه به نوع، ضخامت و گرید متریال مورد نیاز پروژه اهمیت زیادی دارد.
یکی از مهم ترین بخش های طراحی و ساخت مخازن تحت فشار، تعیین کد و استاندارد حاکم بر پروژه است. استانداردها الزامات مختلفی مانند طراحی، انتخاب مواد، روش های ساخت، جوشکاری، بازرسی و آزمون را مشخص می کنند و سازنده باید الزامات نسخه و ویرایش مورد توافق پروژه را رعایت کند.
یکی از شناخته شده ترین کدهای مورد استفاده در این حوزه ASME Boiler and Pressure Vessel Code (BPVC) است. برای بسیاری از مخازن تحت فشار صنعتی، الزامات ساخت در ASME Section VIII تعریف می شود. این بخش دارای Division های مختلف است و انتخاب Division مناسب به شرایط طراحی و الزامات پروژه بستگی دارد.
در کنار Section VIII، بخش های دیگری از ASME BPVC نیز ممکن است در پروژه مورد استفاده قرار گیرند. برای مثال، الزامات مرتبط با مشخصات مواد در ASME Section II، الزامات مربوط به آزمون های غیر مخرب در ASME Section V و الزامات مرتبط با صلاحیت روش های جوشکاری و جوشکاران در ASME Section IX مطرح می شوند.
استانداردها و کدهای دیگری مانند EN 13445 نیز برای مخازن تحت فشار بدون شعله کاربرد دارند. علاوه بر این، استانداردها و مشخصات فنی دیگری ممکن است با توجه به نوع مخزن، متریال، صنعت، محل نصب و الزامات کارفرما در پروژه تعیین شوند.
نکته مهم این است که نمی توان یک استاندارد را بدون بررسی شرایط پروژه برای تمام مخازن مناسب دانست. فشار و دمای طراحی، نوع سیال، جنس قطعات، محل نصب، الزامات قانونی و مشخصات فنی کارفرما باید پیش از تعیین الزامات طراحی و ساخت بررسی شوند.

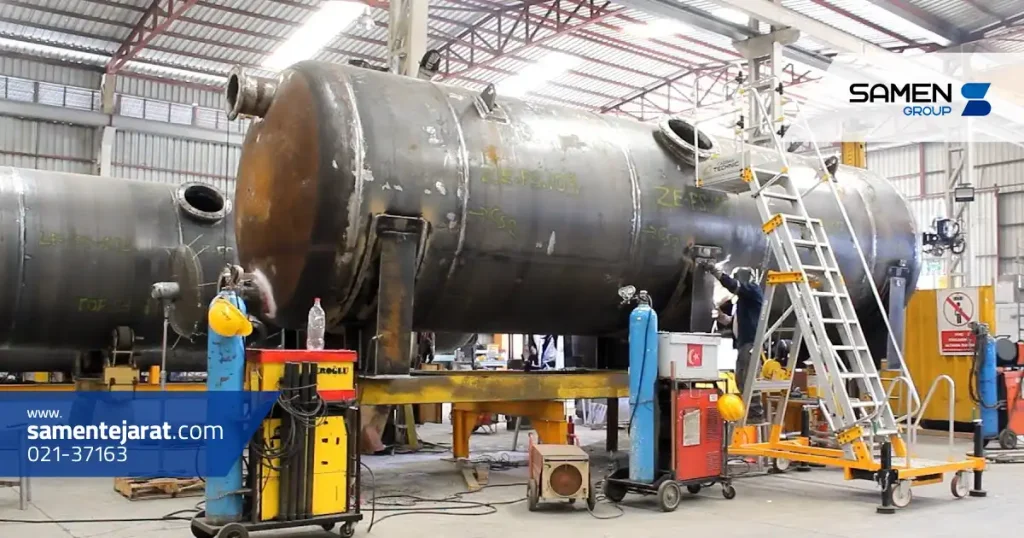

ساخت مخزن تحت فشار یک فرایند چند مرحله ای و کنترل شده است. هر مرحله روی کیفیت مرحله بعد تاثیر دارد و به همین دلیل کنترل مستندات و کیفیت باید از ابتدای پروژه تا تحویل نهایی ادامه داشته باشد.
طراحی و محاسبات مهندسی
اولین مرحله، طراحی مخزن بر اساس اطلاعات فرایندی و شرایط بهره برداری است. مهندسان در این مرحله پارامترهایی مانند فشار طراحی، دمای طراحی، نوع و ویژگی های سیال، ظرفیت مورد نیاز، بارهای وارد بر مخزن و شرایط نصب را بررسی می کنند.
سپس بر اساس کد طراحی انتخاب شده، ضخامت مورد نیاز اجزای مختلف مخزن محاسبه می شود. عواملی مانند فشار، خواص مجاز متریال در دمای طراحی، قطر مخزن، نوع اتصال، خوردگی مورد انتظار و الزامات کد می توانند در تعیین ضخامت نهایی موثر باشند.
طراحی نازل ها، عدسی ها، فلنج ها، ساپورت ها و سایر اجزای مخزن نیز باید با توجه به شرایط پروژه انجام شود. در پروژه های لازم، اثر بارهای خارجی، باد، زلزله، وزن تجهیزات و لوله کشی متصل به نازل ها نیز در تحلیل مهندسی مورد توجه قرار می گیرد.
خروجی این مرحله معمولا شامل محاسبات طراحی، نقشه های ساخت، مشخصات متریال و مدارک مهندسی مورد نیاز برای شروع فرایند تولید است.
انتخاب متریال و ورق مناسب
انتخاب متریال یکی از عوامل تعیین کننده در ایمنی، دوام و هزینه ساخت مخزن تحت فشار است. ماده انتخابی باید برای فشار و دمای طراحی و همچنین محیط فرایندی مورد نظر مناسب باشد.
فولادهای کربنی در بسیاری از کاربردهای صنعتی مورد استفاده قرار می گیرند، اما بسته به دما، خوردگی، نوع سیال و الزامات فرایندی ممکن است استفاده از فولادهای کم آلیاژ، فولاد زنگ نزن یا سایر مواد مهندسی ضروری باشد.
هنگام انتخاب ورق و سایر قطعات باید مواردی مانند خواص مکانیکی، قابلیت جوشکاری، مقاومت در برابر خوردگی، ضخامت مورد نیاز و الزامات کد بررسی شوند. همچنین قابلیت ردیابی مواد و مدارک مربوط به مشخصات آنها اهمیت زیادی دارد.
انتخاب نامناسب متریال می تواند عمر مفید مخزن را کاهش دهد یا حتی شرایط ناایمنی ایجاد کند. به همین دلیل انتخاب ماده باید بر اساس محاسبات مهندسی، شرایط سرویس و الزامات استاندارد انجام شود، نه صرفا بر اساس قیمت مواد اولیه.
برش، نورد و مونتاژ
پس از تایید نقشه ها و تامین مواد اولیه، فرایند ساخت وارد مرحله شکل دهی قطعات می شود. ابتدا ورق ها بر اساس ابعاد مشخص شده در نقشه های ساخت برش داده می شوند. دقت در ابعاد و کیفیت لبه های برش برای مراحل بعدی اهمیت زیادی دارد.
در مرحله نورد، ورق پوسته به شکل استوانه در می آید. کنترل قطر، گردی و شکل هندسی قطعه در این مرحله اهمیت دارد، زیرا انحراف بیش از حدود مجاز می تواند مونتاژ و جوشکاری را با مشکل مواجه کند.
پس از شکل دهی، قطعات مختلف مانند پوسته، Head ها و سایر اجزا برای مونتاژ آماده می شوند. هم راستایی قطعات، فاصله مناسب ریشه اتصال و تلرانس های ابعادی باید بر اساس نقشه ها، روش ساخت و الزامات کد کنترل شوند.
در همین مرحله محل نصب نازل ها، اتصالات، ساپورت ها و متعلقات نیز با دقت مشخص و آماده سازی می شود. کنترل ابعادی مستمر باعث می شود خطاهای ساخت پیش از رسیدن پروژه به مراحل پایانی شناسایی و اصلاح شوند.
جوشکاری مخزن
جوشکاری یکی از حساس ترین مراحل ساخت مخازن تحت فشار است. کیفیت اتصال جوشی تاثیر مستقیمی بر یکپارچگی مکانیکی و قابلیت اطمینان مخزن دارد. به همین دلیل عملیات جوشکاری باید بر اساس دستورالعمل های تایید شده و توسط افراد دارای صلاحیت متناسب با الزامات پروژه انجام شود.
پیش از شروع تولید، روش جوشکاری باید مطابق کد حاکم بر پروژه تایید یا Qualified شده باشد. پارامترهایی مانند فرایند جوشکاری، نوع فلز پایه و مواد مصرفی، محدوده ضخامت، وضعیت جوشکاری و در صورت نیاز پیش گرم و عملیات حرارتی باید مطابق دستورالعمل مربوط کنترل شوند.
موارد مهم در مرحله جوشکاری شامل موارد زیر است:
کنترل مناسب این موارد احتمال ایجاد عیوب جوش را کاهش داده و کیفیت نهایی مخزن را افزایش می دهد.
بازرسی و تست نهایی
پس از تکمیل مراحل ساخت، مخزن باید تحت بازرسی ها و آزمون های تعیین شده در کد و مدارک پروژه قرار گیرد. هدف از این مرحله بررسی انطباق مخزن ساخته شده با الزامات طراحی و شناسایی عیوب احتمالی پیش از بهره برداری است.
یکی از اقدامات اولیه، بازرسی چشمی یا VT است. علاوه بر آن، بسته به نوع اتصال و الزامات پروژه می توان از روش های آزمون غیر مخرب یا NDT مانند RT، UT، MT و PT استفاده کرد. انتخاب روش و میزان آزمون باید مطابق کد طراحی، نوع جوش، متریال و مشخصات پروژه باشد.
پس از تکمیل بازرسی های مورد نیاز، آزمون فشار مطابق الزامات کد و مدارک پروژه انجام می شود. Hydrostatic Test یکی از روش های رایج برای آزمون فشار مخازن است که در آن از مایع مناسب برای اعمال فشار آزمون استفاده می شود.
در شرایط خاص و با رعایت الزامات کد و ملاحظات ایمنی ممکن است آزمون پنوماتیک نیز مطرح باشد. از آنجا که انرژی ذخیره شده در گاز فشرده می تواند خطر بیشتری ایجاد کند، اجرای چنین آزمونی نیازمند کنترل های ایمنی دقیق و رعایت الزامات مربوط است.
پس از تایید نتایج آزمون ها و بازرسی ها، مدارک نهایی ساخت و کنترل کیفیت تکمیل می شوند تا مخزن مطابق محدوده قرارداد و الزامات پروژه آماده تحویل شود.

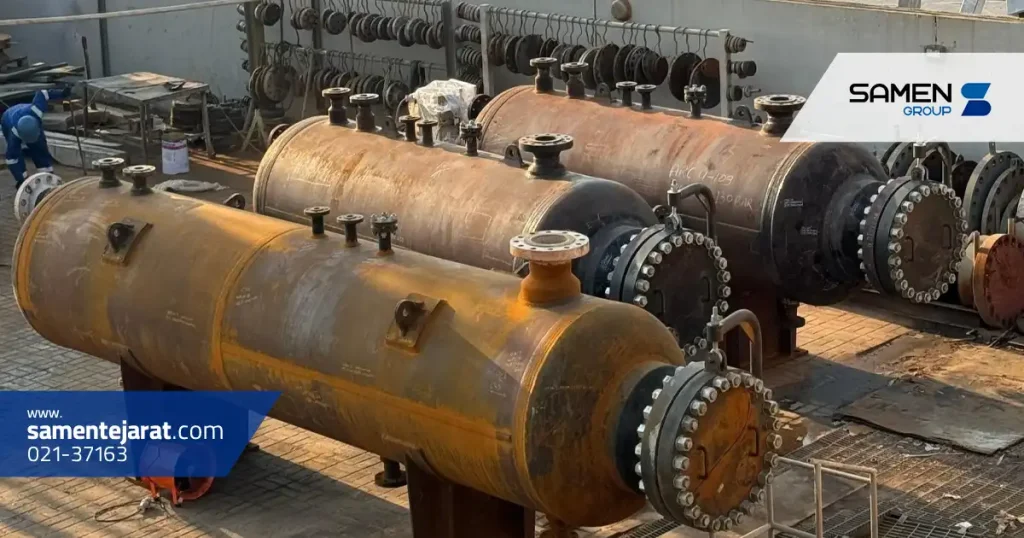

کیفیت ساخت مخزن تحت فشار تنها با انجام یک تست نهایی تضمین نمی شود. کنترل کیفیت باید از مرحله طراحی و خرید مواد اولیه آغاز شود و تا ساخت، جوشکاری، بازرسی و تحویل ادامه پیدا کند.
یکی از مهم ترین نکات، قابلیت ردیابی مواد اولیه است. مشخصات ورق ها، قطعات و مواد مصرفی باید مطابق الزامات پروژه قابل پیگیری باشند تا سازنده بتواند انطباق آنها را با مدارک مهندسی اثبات کند.
کنترل جوشکاری نیز اهمیت ویژه ای دارد. استفاده از روش جوشکاری مناسب، جوشکار واجد صلاحیت، مواد مصرفی صحیح و اجرای بازرسی های لازم می تواند احتمال بروز عیوب و دوباره کاری را کاهش دهد.
از سوی دیگر، باید به خوردگی توجه ویژه داشت. شرایط سیال و محیط می توانند روی انتخاب متریال، Corrosion Allowance، پوشش ها یا سایر روش های کنترل خوردگی تاثیر بگذارند. تصمیم گیری در این زمینه باید بر اساس شرایط واقعی سرویس انجام شود.
کنترل ابعادی نیز نباید نادیده گرفته شود. قطر، طول، موقعیت نازل ها، جهت گیری اتصالات، ابعاد ساپورت ها و تلرانس های ساخت باید در مراحل مناسب کنترل شوند تا مخزن در زمان نصب با تجهیزات و لوله کشی مرتبط سازگاری داشته باشد.
همچنین تمام مدارک مهم پروژه مانند گواهی مواد، نقشه های تایید شده، مدارک جوشکاری، گزارش های NDT، سوابق عملیات حرارتی در صورت وجود و نتایج آزمون فشار باید مطابق الزامات پروژه ثبت و نگهداری شوند.
در مجموع، ساخت مخازن تحت فشار فرایندی تخصصی است که موفقیت آن به هماهنگی میان طراحی مهندسی، تامین مواد، ساخت، جوشکاری و کنترل کیفیت وابسته است. رعایت کد طراحی و الزامات پروژه در تمام این مراحل علاوه بر افزایش قابلیت اطمینان مخزن، نقش مهمی در کاهش ریسک های دوران بهره برداری خواهد داشت.
سوالات متداول
مراحل اصلی معمولا شامل طراحی و انجام محاسبات مهندسی، انتخاب و تامین متریال، برش و شکل دهی ورق ها، نورد، مونتاژ، جوشکاری، کنترل ابعادی، انجام آزمون های غیر مخرب و تست نهایی است. جزئیات این مراحل بر اساس نوع مخزن و کد حاکم بر پروژه متفاوت خواهد بود.
یکی از شناخته شده ترین کدهای مورد استفاده ASME BPVC Section VIII است. استاندارد EN 13445 نیز برای مخازن تحت فشار بدون شعله کاربرد دارد. کد و استاندارد دقیق باید بر اساس الزامات قانونی، مشخصات پروژه و شرایط طراحی تعیین شود.
انتخاب متریال به فشار و دمای طراحی، نوع سیال، شرایط خوردگی، خواص مکانیکی مورد نیاز و الزامات کد بستگی دارد. فولاد کربنی، فولاد کم آلیاژ و فولاد زنگ نزن از جمله مواد مورد استفاده در کاربردهای مختلف هستند.
پس از تکمیل ساخت و بازرسی های مورد نیاز، آزمون فشار بر اساس کد و مشخصات پروژه انجام می شود. تست هیدرواستاتیک یکی از روش های رایج است. در شرایط خاص ممکن است تست پنوماتیک نیز با رعایت الزامات فنی و ایمنی مربوط انجام شود.
