قالب سازی آلومینیوم یکی از روش های پرکاربرد در صنایع مختلف برای تولید قالب هایی با وزن کم، قابلیت ماشین کاری مناسب و انتقال حرارت بالا است. قالب های آلومینیومی بسته به طراحی و آلیاژ مورد استفاده می توانند در فرایندهایی مانند تزریق پلاستیک، دایکاست و وکیوم فرمینگ به کار گرفته شوند. انتخاب آلیاژ مناسب و رعایت دقت در طراحی و ماشین کاری، تاثیر مستقیمی بر کیفیت قطعه نهایی، عمر قالب و هزینه تولید دارد.
در مقایسه با فولاد، آلومینیوم معمولا ماشین کاری سریع تری دارد و به دلیل هدایت حرارتی مناسب می تواند در برخی کاربردها به کاهش زمان چرخه تولید کمک کند. البته قالب آلومینیومی برای هر پروژه ای بهترین انتخاب نیست و عواملی مانند تیراژ تولید، فشار کاری، جنس قطعه، پیچیدگی هندسی و بودجه باید پیش از انتخاب آن بررسی شوند.
در ادامه با انواع قالب آلومینیومی، آلیاژهای مناسب برای قالب سازی، مراحل تولید و تفاوت قالب های آلومینیومی و فولادی آشنا می شویم.
برای برآورد دقیق هزینه قالب سازی، بررسی عواملی مانند نوع آلیاژ، ابعاد قالب، پیچیدگی طراحی و قیمت آلومینیوم در بازار اهمیت زیادی دارد.

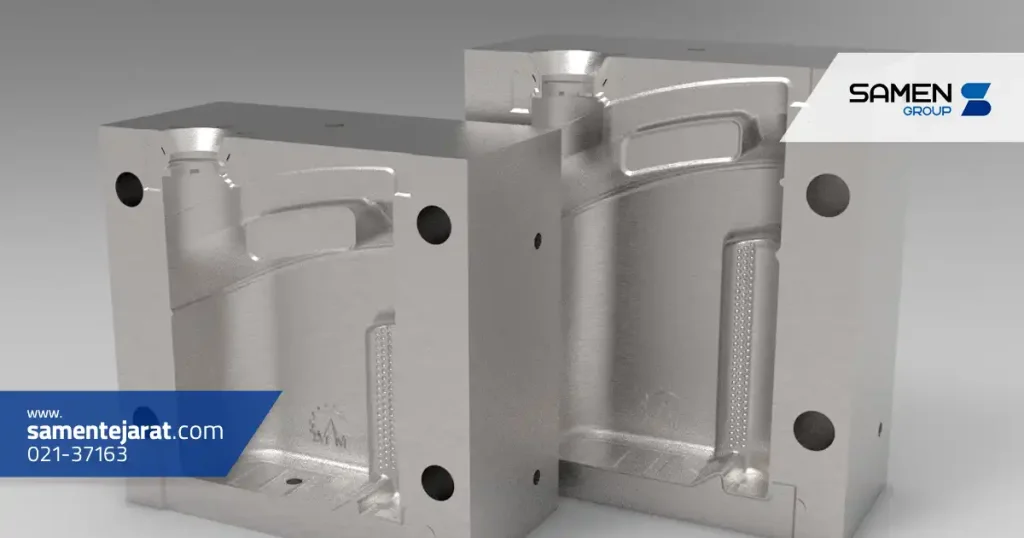

قالب سازی آلومینیوم به فرایند طراحی و ساخت قالب با استفاده از آلومینیوم یا آلیاژهای مناسب آن گفته می شود. در این فرایند، ابتدا قالب متناسب با شکل قطعه، روش تولید و مشخصات فنی مورد نیاز طراحی شده و سپس بلوک آلومینیومی با استفاده از روش هایی مانند ماشین کاری CNC به شکل مورد نظر درمی آید.
یکی از دلایل استفاده از آلومینیوم در قالب سازی، ماشین کاری پذیری مناسب آن است. در بسیاری از پروژه ها می توان قالب آلومینیومی را سریع تر از نمونه فولادی ماشین کاری کرد. وزن کمتر نیز جابجایی و نصب برخی قالب ها را ساده تر می کند.
هدایت حرارتی بالای آلومینیوم ویژگی مهم دیگری است. انتقال سریع تر حرارت در کاربردهایی که کنترل دمای قالب اهمیت دارد، می تواند به یکنواختی دما و در شرایط مناسب به کوتاه شدن زمان چرخه تولید کمک کند.
با این حال، مقاومت مکانیکی، سختی و مقاومت سایشی آلیاژهای مختلف آلومینیوم یکسان نیست. به همین دلیل، انتخاب آلیاژ باید بر اساس نوع قالب و شرایط واقعی کار انجام شود.
قالب های آلومینیومی بر اساس فرایند تولید قطعه به انواع مختلفی تقسیم می شوند. شرایط دمایی، فشار وارد شده به قالب، تیراژ و جنس قطعه تعیین می کنند که چه نوع طراحی و چه آلیاژی مناسب پروژه باشد.
از کاربردهای مهم قالب های آلومینیومی می توان به قالب تزریق پلاستیک، قالب دایکاست و قالب وکیوم فرمینگ اشاره کرد.
قالب تزریق پلاستیک
در قالب تزریق پلاستیک، مواد پلیمری مذاب با فشار وارد حفره قالب می شوند و پس از خنک شدن، شکل حفره را به خود می گیرند. آلومینیوم می تواند برای ساخت برخی از این قالب ها، به ویژه در نمونه سازی، توسعه محصول و تیراژهای محدود تا متوسط، مورد استفاده قرار گیرد.
ماشین کاری سریع تر آلومینیوم می تواند زمان ساخت قالب را کاهش دهد. همچنین هدایت حرارتی مناسب آن به انتقال سریع حرارت از قطعه کمک می کند. البته دوام قالب به عواملی مانند آلیاژ، طراحی، فشار تزریق، نوع پلیمر، وجود مواد پرکننده ساینده و تعداد سیکل های تولید بستگی دارد.
برای مثال، پلیمرهای دارای الیاف شیشه می توانند سایش بیشتری ایجاد کنند و در چنین شرایطی باید مقاومت سطح قالب و انتخاب متریال با دقت بیشتری بررسی شود.
قالب دایکاست
در فرایند دایکاست، فلز مذاب تحت فشار وارد قالب شده و پس از انجماد به قطعه مورد نظر تبدیل می شود. نکته مهم این است که جنس قالب دایکاست باید بر اساس فلز ریخته گری، دمای مذاب، فشار فرایند و تعداد سیکل ها انتخاب شود.
قالب های اصلی دایکاست که مستقیما با فلز مذاب در تماس هستند، به ویژه در تولید صنعتی و تیراژ بالا، معمولا نیازمند مقاومت زیاد در برابر حرارت، خستگی حرارتی، فشار و سایش هستند. به همین دلیل فولادهای ابزار گرم کار در بسیاری از کاربردهای صنعتی انتخاب رایج تری هستند.
آلومینیوم می تواند در برخی ابزارها، اجزای کمکی، نمونه سازی یا کاربردهای خاص مرتبط با فرایند مورد استفاده قرار گیرد، اما نباید به صورت کلی آن را جایگزین فولاد برای تمام قالب های دایکاست دانست. تصمیم نهایی باید بر اساس شرایط فنی پروژه گرفته شود.
قالب وکیوم فرمینگ
وکیوم فرمینگ یکی از فرایندهای شکل دهی ورق های ترموپلاستیک است. در این روش، ورق پلاستیکی ابتدا گرم می شود و سپس با ایجاد خلاء روی سطح قالب قرار می گیرد تا شکل آن را به خود بگیرد.
آلومینیوم یکی از گزینه های مناسب برای ساخت قالب وکیوم فرمینگ است، زیرا علاوه بر وزن نسبتا کم، انتقال حرارت مناسبی دارد و امکان ایجاد سطح دقیق با ماشین کاری CNC را فراهم می کند.
در طراحی این قالب ها، عواملی مانند زاویه خروج قطعه، محل سوراخ های خلاء، ضخامت ورق، ابعاد قطعه و کیفیت سطح اهمیت زیادی دارند. طراحی نادرست می تواند باعث مشکلاتی مانند کاهش ضخامت در بعضی نقاط، چروک شدن ورق یا دشوار شدن خروج قطعه از قالب شود.

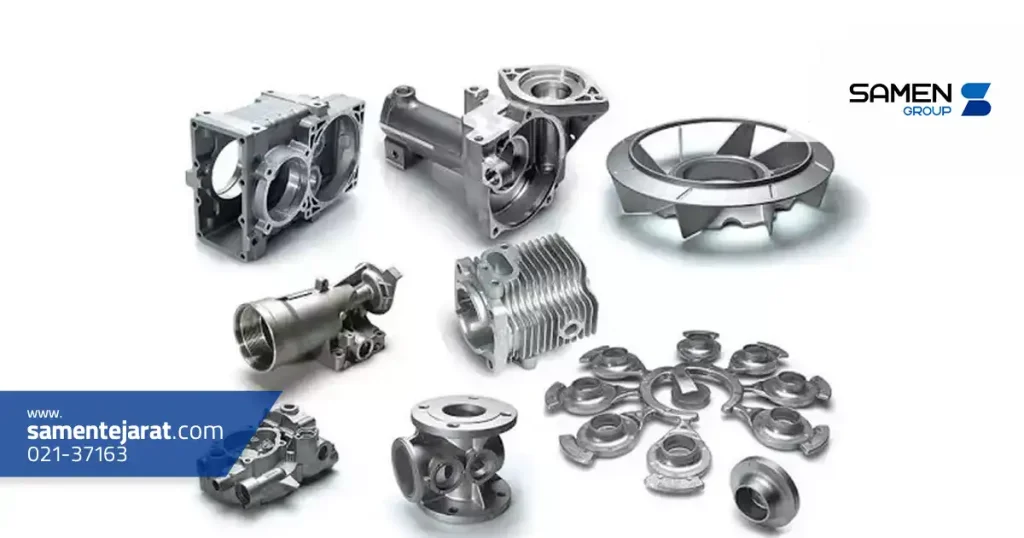

انتخاب بهترین آلیاژ آلومینیوم برای قالب سازی به نوع قالب، میزان فشار و دمای کاری، ابعاد قالب، تیراژ تولید و میزان ماشین کاری مورد نیاز بستگی دارد. بنابراین نمی توان یک آلیاژ را برای تمام پروژه ها بهترین گزینه دانست.
آلیاژ 6061 یکی از آلیاژهای شناخته شده و پرکاربرد آلومینیوم است که ماشین کاری مناسب، مقاومت قابل قبول و دسترسی گسترده ای دارد. این آلیاژ می تواند برای بعضی قالب ها، فیکسچرها، نمونه های اولیه و کاربردهایی که فشار و سایش بسیار بالا نیست مناسب باشد.
آلیاژ 7075 استحکام بالاتری نسبت به بسیاری از آلیاژهای عمومی آلومینیوم دارد و در پروژه هایی که مقاومت مکانیکی اهمیت بیشتری دارد، مورد توجه قرار می گیرد. البته هزینه، مقاومت به خوردگی، قابلیت جوشکاری و شرایط کاری نیز باید هنگام انتخاب آن بررسی شوند.
آلیاژهای سری 5xxx مانند 5083 نیز در برخی کاربردها مورد استفاده قرار می گیرند. پایداری ابعادی و شرایط تامین ورق یا بلوک از عواملی هستند که می توانند انتخاب این گروه را برای برخی پروژه های قالب سازی توجیه کنند.
علاوه بر آلیاژهای استاندارد، صفحات آلومینیومی مخصوص ابزارسازی و قالب سازی نیز در بازار جهانی عرضه می شوند. این صفحات معمولا با هدف دستیابی به ویژگی هایی مانند پایداری ابعادی بهتر، ضخامت های بالا و عملکرد مناسب در ماشین کاری تولید می شوند.
در نتیجه هنگام انتخاب آلیاژ بهتر است تنها به عدد استحکام توجه نشود. سختی، مقاومت سایشی، انتقال حرارت، قابلیت ماشین کاری، پایداری ابعادی، ابعاد بلوک مورد نیاز و هزینه تهیه متریال همگی در تصمیم گیری اهمیت دارند.
ساخت قالب آلومینیومی یک فرایند چند مرحله ای است و کیفیت هر مرحله بر دقت و عملکرد قالب نهایی تاثیر می گذارد. به طور کلی این فرایند از طراحی آغاز می شود، با انتخاب متریال و ماشین کاری ادامه پیدا می کند و پس از پرداخت، مونتاژ و تست به پایان می رسد.
طراحی قالب
طراحی اولین و یکی از مهم ترین مراحل قالب سازی آلومینیوم است. در این مرحله ابتدا مدل سه بعدی قطعه بررسی شده و سپس ساختار قالب با توجه به روش تولید طراحی می شود.
طراح باید مواردی مانند خط جدایش، زاویه خروج، ضخامت ها، تلرانس ها، انقباض احتمالی قطعه و نحوه خروج آن از قالب را در نظر بگیرد. در قالب تزریق پلاستیک، طراحی سیستم راهگاهی، خنک کاری و پران نیز اهمیت دارد.
استفاده از نرم افزارهای CAD و CAM امکان طراحی دقیق تر و آماده سازی مدل برای ماشین کاری CNC را فراهم می کند. در پروژه های پیچیده ممکن است شبیه سازی فرایند نیز قبل از ساخت قالب انجام شود تا برخی مشکلات احتمالی در مرحله طراحی شناسایی شوند.
ماشین کاری CNC
پس از نهایی شدن طراحی و تهیه بلوک یا صفحه آلومینیومی مناسب، عملیات ماشین کاری CNC آغاز می شود. در این مرحله بخش های اضافی متریال برداشته می شوند تا حفره ها، سطوح و جزئیات مورد نیاز قالب ایجاد شوند.
ماشین کاری معمولا شامل عملیات خشن کاری و پرداخت کاری است. در خشن کاری حجم بیشتری از مواد در مدت کوتاه تر برداشته می شود و در مراحل بعدی، ابزارهای مناسب برای رسیدن به ابعاد دقیق و کیفیت سطح مورد نیاز استفاده می شوند.
سرعت اسپیندل، نرخ پیشروی، نوع ابزار، هندسه تیغه، عمق برش و روانکاری یا خنک کاری باید متناسب با آلیاژ آلومینیوم انتخاب شوند. تنظیم صحیح این پارامترها می تواند علاوه بر افزایش کیفیت سطح، عمر ابزار را نیز بهبود دهد.
در قالب هایی با هندسه پیچیده ممکن است از ماشین های CNC سه محور، چهار محور یا پنج محور استفاده شود. ماشین کاری چند محوره می تواند امکان دسترسی به سطوح دشوار و تولید هندسه های پیچیده را با تعداد ستاپ کمتر فراهم کند.
پرداخت و تست قالب
پس از ماشین کاری، قالب وارد مرحله پرداخت می شود. میزان پرداخت مورد نیاز به نوع محصول و کیفیت سطح نهایی بستگی دارد. در برخی پروژه ها آثار ماشین کاری قابل قبول هستند، اما برای قطعاتی که سطح صاف یا ظاهر خاصی نیاز دارند، پولیش دقیق تری انجام می شود.
در ادامه، ابعاد مهم قالب با ابزارهای اندازه گیری کنترل می شوند تا انطباق آنها با نقشه و تلرانس های تعیین شده بررسی شود. قطعات مختلف قالب نیز در صورت وجود مونتاژ می شوند.
سپس قالب تحت تست قرار می گیرد. در تست اولیه، عملکرد قالب و کیفیت قطعه تولید شده بررسی می شود. مشکلاتی مانند عدم پرشدن کامل، پلیسه، تغییر شکل، دشواری خروج قطعه یا ایرادات سطحی می توانند نشان دهنده نیاز به اصلاح طراحی یا ماشین کاری باشند.
پس از انجام اصلاحات لازم و تایید نمونه تولیدی، قالب برای استفاده در خط تولید آماده می شود.

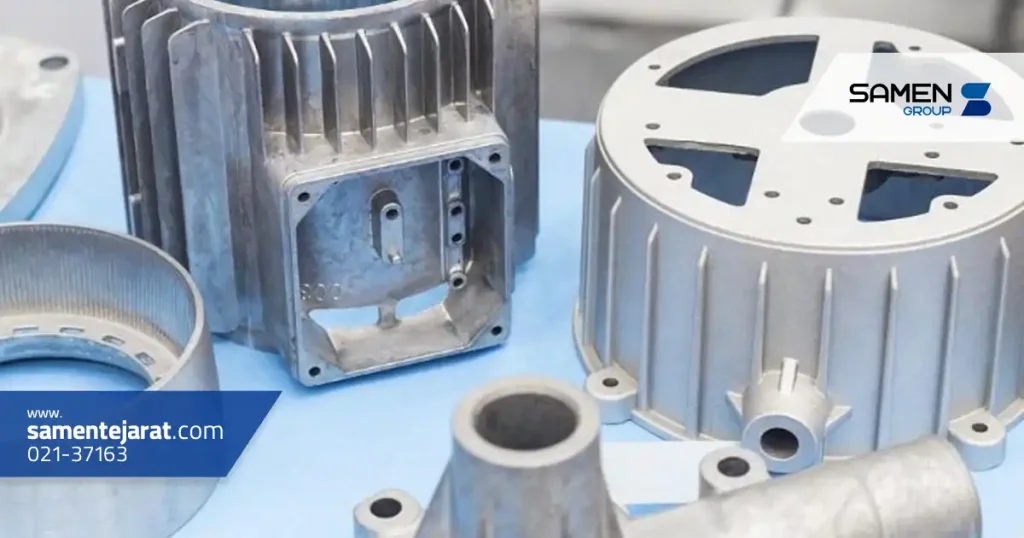

یکی از مهم ترین مزایای قالب آلومینیومی، قابلیت ماشین کاری مناسب است. این ویژگی می تواند زمان مورد نیاز برای تولید قالب را در مقایسه با برخی فولادها کاهش دهد و در پروژه هایی که زمان تحویل اهمیت زیادی دارد، مزیت قابل توجهی ایجاد کند.
وزن کمتر آلومینیوم نیز از مزایای دیگر آن است. کاهش وزن قالب می تواند جابجایی، نصب و بعضی عملیات مربوط به نگهداری را ساده تر کند. همچنین هدایت حرارتی بالای آلومینیوم در برخی فرایندها باعث انتقال سریع تر گرما می شود.
از سوی دیگر، قالب های آلومینیومی محدودیت هایی نیز دارند. سختی و مقاومت سایشی بسیاری از آلیاژهای آلومینیوم از فولادهای ابزار کمتر است. به همین دلیل در تولید با تیراژ بسیار بالا یا هنگام استفاده از مواد ساینده، احتمال فرسایش قالب می تواند بیشتر باشد.
مقاومت قالب در برابر فشار و دمای بالا نیز باید متناسب با کاربرد بررسی شود. بنابراین انتخاب قالب آلومینیومی صرفا به دلیل هزینه یا سرعت ساخت منطقی نیست و لازم است عمر مورد انتظار قالب و شرایط فرایند تولید نیز در نظر گرفته شوند.
به طور خلاصه، مزایا و معایب قالب آلومینیومی شامل موارد زیر هستند:
مزایا:
معایب:
تفاوت قالب آلومینیومی و فولادی را باید بر اساس چند معیار بررسی کرد. نمی توان بدون در نظر گرفتن شرایط پروژه یکی را در تمام کاربردها بهتر از دیگری دانست.
از نظر ماشین کاری، آلومینیوم معمولا قابلیت ماشین کاری بالایی دارد و امکان ساخت سریع تر قالب را فراهم می کند. این موضوع می تواند زمان و هزینه ساخت اولیه را در برخی پروژه ها کاهش دهد.
از نظر وزن، آلومینیوم چگالی بسیار کمتری نسبت به فولاد دارد. بنابراین قالبی با هندسه و حجم مشابه در صورت ساخت از آلومینیوم وزن پایین تری خواهد داشت.
از نظر انتقال حرارت نیز آلومینیوم معمولا هدایت حرارتی بیشتری از فولادهای قالب سازی دارد. این ویژگی می تواند در فرایندهایی که خنک شدن یا گرم شدن قالب اهمیت زیادی دارد، مفید باشد.
در مقابل، فولاد معمولا سختی، مقاومت سایشی و دوام بالاتری ارائه می دهد. به همین دلیل برای قالب هایی که باید تعداد بسیار زیادی سیکل تولید را تحمل کنند یا در معرض فشار، سایش و دمای زیاد قرار دارند، فولادهای ابزار گزینه رایجی هستند.
از نظر هزینه نیز باید هزینه کل پروژه در نظر گرفته شود. قالب آلومینیومی ممکن است هزینه و زمان ساخت اولیه پایین تری داشته باشد، اما در یک پروژه پرتیراژ، عمر قالب و هزینه تعمیر و تعویض اهمیت بیشتری پیدا می کند.
در نتیجه، برای نمونه سازی سریع، توسعه محصول و بعضی تولیدات کم تا متوسط، قالب آلومینیومی می تواند گزینه مناسبی باشد. در مقابل، برای تولید انبوه با سیکل های بسیار زیاد و شرایط کاری سنگین، استفاده از قالب فولادی در بسیاری از پروژه ها توجیه فنی بیشتری دارد.
سوالات متداول
قالب آلومینیومی در کاربردهایی مانند برخی قالب های تزریق پلاستیک، قالب های وکیوم فرمینگ، نمونه سازی و ابزارهای تولیدی مورد استفاده قرار می گیرد. مناسب بودن آن به تیراژ، فشار، دما، جنس قطعه و آلیاژ انتخاب شده بستگی دارد.
یک آلیاژ مشخص برای همه قالب ها بهترین نیست. آلیاژهایی مانند 6061، 7075 و در برخی کاربردها 5083 می توانند مورد استفاده قرار گیرند. انتخاب نهایی باید بر اساس استحکام، ماشین کاری، پایداری ابعادی، شرایط کاری و بودجه انجام شود.
عمر قالب آلومینیومی عدد ثابتی ندارد و به آلیاژ، طراحی قالب، نوع فرایند، فشار و دمای کاری، جنس ماده تولیدی، کیفیت ماشین کاری و نحوه نگهداری بستگی دارد. به همین دلیل بهتر است عمر قالب برای هر پروژه به صورت جداگانه ارزیابی شود.
انتخاب بین قالب آلومینیومی و فولادی به نیاز پروژه بستگی دارد. آلومینیوم معمولا ماشین کاری سریع تر، وزن کمتر و انتقال حرارت بالاتری دارد؛ در حالی که فولاد در بسیاری از کاربردها مقاومت سایشی، سختی و طول عمر بیشتری ارائه می دهد.
