صنعت اکستروژن آلومینیوم یکی از مهم ترین بخش های تولید پروفیل های صنعتی، ساختمانی و مهندسی است. در این فرآیند، قالب اکستروژن نقش کلیدی در تعیین شکل، کیفیت و دقت پروفیل نهایی دارد. انتخاب و طراحی صحیح قالب می تواند تاثیر مستقیمی بر کیفیت محصول، سرعت تولید و حتی هزینه های تولید داشته باشد. در این مقاله به طور کامل با قالب اکستروژن آلومینیوم، اجزا، انواع، نحوه طراحی، نگهداری و عوامل موثر بر قیمت آن آشنا می شوید.
در فرآیند طراحی و ساخت قالب اکستروژن آلومینیوم، قیمت فولاد آلیاژی مورد استفاده (مانند H13) تأثیر مستقیمی بر هزینه نهایی قالب و کیفیت عملکرد آن در شرایط فشار و دمای بالا دارد.
قالب اکستروژن آلومینیوم ابزاری فلزی و بسیار دقیق است که برای شکل دادن به شمش آلومینیوم در فرآیند اکستروژن استفاده می شود. در این فرآیند، بیلت آلومینیوم تحت فشار زیاد از داخل قالب عبور می کند و به شکل مقطع مورد نظر تبدیل می شود.
به زبان ساده، قالب همان قطعه ای است که شکل نهایی پروفیل آلومینیومی را تعیین می کند.
در فرآیند اکستروژن، آلومینیوم گرم شده توسط پرس با فشار زیاد از داخل قالب عبور داده می شود. طراحی دقیق قالب باعث می شود فلز به صورت یکنواخت جریان پیدا کند و مقطع نهایی بدون نقص تولید شود.
اگر طراحی قالب مناسب نباشد ممکن است مشکلاتی مانند تاب برداشتن پروفیل، ترک سطحی یا تغییر ضخامت در محصول ایجاد شود.
چرا کیفیت قالب اهمیت دارد؟
کیفیت قالب تاثیر مستقیمی بر موارد زیر دارد:
به همین دلیل در صنایع حرفه ای، طراحی و ساخت قالب اکستروژن یک تخصص کاملاً مهندسی محسوب می شود.

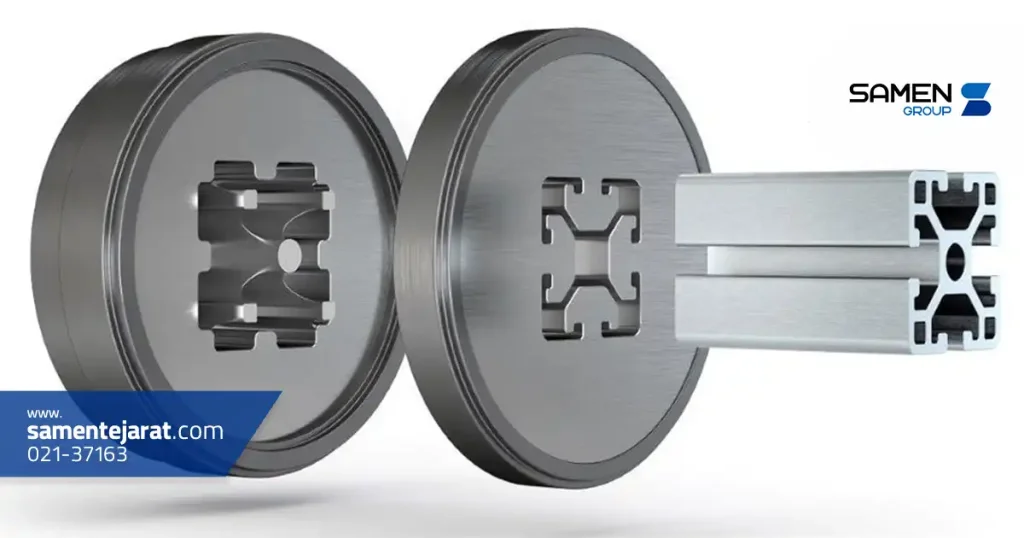

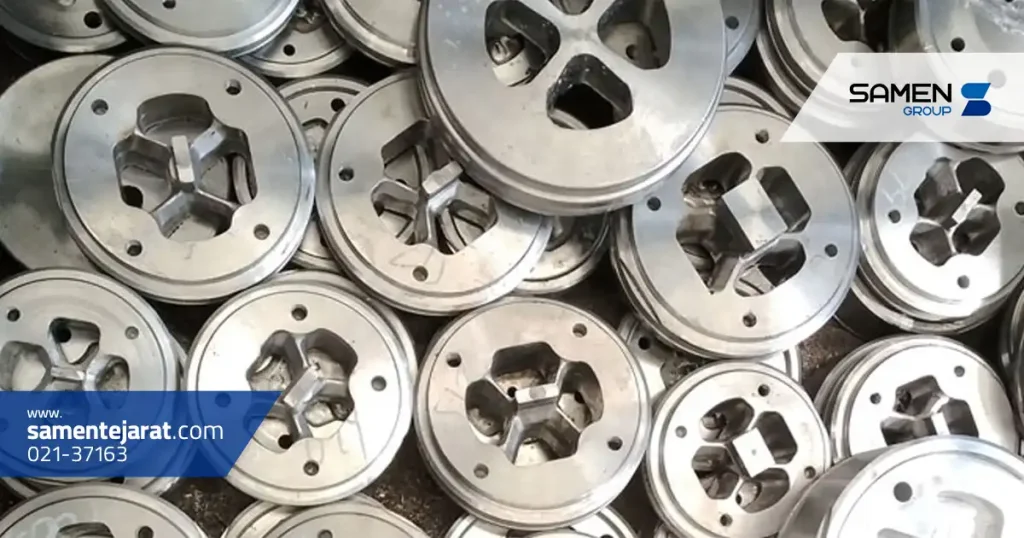

قالب اکستروژن از چند بخش اصلی تشکیل شده که هر کدام نقش خاصی در شکل دهی فلز دارند.
دای (Die) چیست؟
دای اصلی ترین بخش قالب است که شکل نهایی پروفیل روی آن قرار دارد. آلومینیوم هنگام عبور از این قسمت به فرم مورد نظر تبدیل می شود.
طراحی دقیق دای اهمیت زیادی دارد زیرا کوچک ترین خطا در آن می تواند باعث نقص در کل محصول شود.
بکِر (Backer)
بکر قطعه ای است که پشت دای قرار می گیرد و وظیفه آن پشتیبانی و توزیع فشار وارد شده از پرس است. این قطعه باعث می شود دای در برابر فشارهای بسیار زیاد تغییر شکل ندهد.
بولستر (Bolster)
بولستر صفحه ای ضخیم و مقاوم است که مجموعه قالب روی آن قرار می گیرد. این قطعه فشار حاصل از فرآیند اکستروژن را جذب و پخش می کند و به افزایش دوام قالب کمک می کند.
مندرل (Mandrel) در قالب های توخالی
در قالب های توخالی از قطعه ای به نام مندرل استفاده می شود. مندرل وظیفه ایجاد فضای خالی در داخل پروفیل را دارد. بدون این قطعه تولید مقاطع توخالی مانند لوله یا پروفیل های خاص ممکن نیست.
پل ها (Bridges) در قالب های Hollow
پل ها ساختارهایی هستند که مندرل را در جای خود نگه می دارند. آلومینیوم هنگام عبور از اطراف پل ها دوباره به هم متصل می شود و مقطع توخالی تشکیل می دهد.

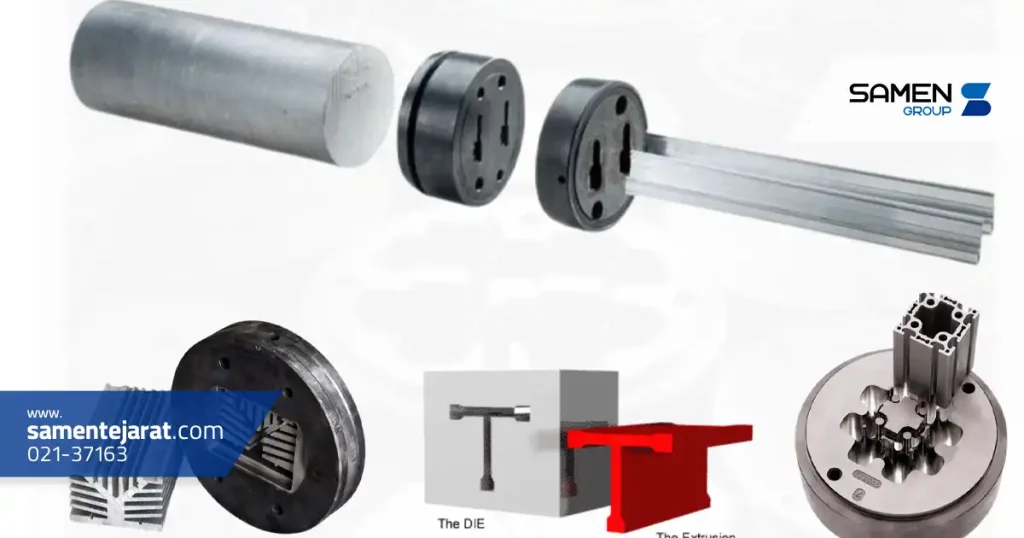

قالب های اکستروژن بسته به نوع مقطع پروفیل به چند دسته تقسیم می شوند.
قالب سالید (Solid Die)
این نوع قالب برای تولید مقاطع توپر استفاده می شود. در این قالب هیچ فضای خالی در مقطع وجود ندارد. نمونه های رایج آن شامل میلگرد، تسمه و برخی پروفیل های ساده هستند.

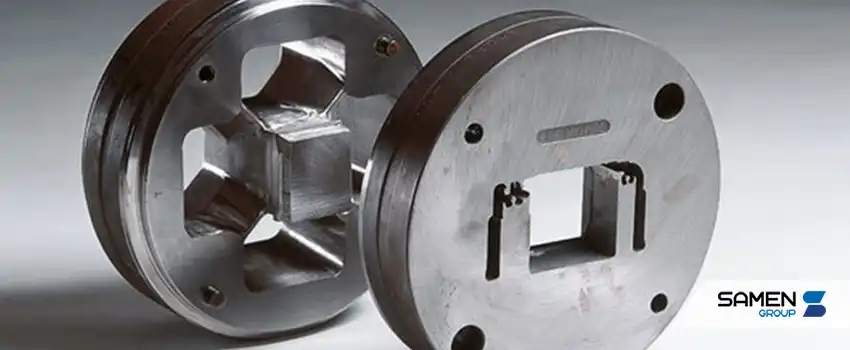

قالب توخالی (Hollow Die)
قالب های هالو برای تولید پروفیل هایی با فضای داخلی طراحی می شوند. تولید لوله ها و بسیاری از پروفیل های صنعتی با استفاده از این نوع قالب انجام می شود.
قالب نیمه توخالی (Semi-Hollow Die)
این قالب ها برای مقاطعی استفاده می شوند که دارای شیار یا حفره های نیمه باز هستند. طراحی این قالب ها معمولاً پیچیده تر از قالب های سالید است.
تفاوت قالب سالید و هالو
مهم ترین تفاوت این دو نوع قالب در ساختار داخلی آن ها است. قالب های سالید ساختار ساده تری دارند و طراحی آن ها راحت تر است، در حالی که قالب های هالو به دلیل وجود مندرل و پل ها پیچیدگی بیشتری دارند.
طراحی قالب یکی از حساس ترین مراحل در تولید پروفیل آلومینیوم است.
مراحل طراحی قالب
مراحل اصلی طراحی قالب شامل موارد زیر است:
نرم افزارهای مورد استفاده در طراحی قالب
در طراحی قالب اکستروژن معمولاً از نرم افزارهای مهندسی پیشرفته استفاده می شود، از جمله:
این نرم افزارها امکان شبیه سازی جریان فلز و بررسی مشکلات احتمالی را فراهم می کنند.
محاسبات مهم در طراحی قالب
چند پارامتر مهم در طراحی قالب وجود دارد:
این محاسبات کمک می کنند قالب به گونه ای طراحی شود که فلز به طور یکنواخت حرکت کند.
خطاهای رایج در طراحی قالب
برخی از خطاهای رایج عبارتند از:
این خطاها می توانند باعث ایجاد مشکلات کیفی در محصول شوند.
فولادهای رایج در ساخت قالب
بیشتر قالب های اکستروژن از فولادهای ابزار گرمکار ساخته می شوند. یکی از رایج ترین این فولادها فولاد H13 است که مقاومت بالایی در برابر حرارت و فشار دارد.
عملیات حرارتی قالب
پس از ساخت قالب، عملیات حرارتی برای افزایش سختی و مقاومت آن انجام می شود. این فرآیند باعث افزایش طول عمر قالب و کاهش سایش آن می شود.
سختی استاندارد قالب اکستروژن
سختی قالب های اکستروژن معمولاً در محدوده 46 تا 52 راکول C قرار دارد که تعادل مناسبی بین مقاومت و چقرمگی ایجاد می کند.
عوامل موثر بر عمر قالب
چند عامل مهم بر عمر قالب تاثیر می گذارند:
نحوه افزایش طول عمر قالب
برای افزایش عمر قالب می توان اقدامات زیر را انجام داد:
چه زمانی قالب نیاز به تعمیر دارد؟
زمانی که مشکلاتی مانند ترک، سایش شدید یا کاهش کیفیت پروفیل مشاهده شود، قالب باید تعمیر یا بازسازی شود.
پولیش قالب
پولیش قالب باعث بهبود کیفیت سطح پروفیل و کاهش اصطکاک در هنگام خروج فلز می شود.
نیتراسیون قالب
نیتراسیون فرآیندی است که در آن لایه ای سخت روی سطح قالب ایجاد می شود. این لایه مقاومت قالب را در برابر سایش افزایش می دهد.
روش های ترمیم ترک و شکستگی
برای ترمیم قالب ممکن است از روش هایی مانند جوشکاری تخصصی، ماشین کاری مجدد و عملیات حرارتی استفاده شود.
خط جوش (Weld Line)
خط جوش در قالب های هالو زمانی ایجاد می شود که جریان فلز پس از عبور از پل ها دوباره به هم متصل می شود. طراحی مناسب قالب می تواند این مشکل را کاهش دهد.
تاب برداشتن پروفیل
این مشکل معمولاً به دلیل عدم تعادل در جریان فلز ایجاد می شود. اصلاح طراحی قالب یا تغییر سرعت اکستروژن می تواند راه حل آن باشد.
ترک سطحی پروفیل
ترک های سطحی اغلب به دلیل دمای نامناسب یا سرعت زیاد اکستروژن ایجاد می شوند.
ناهماهنگی ضخامت
اگر جریان فلز در قالب یکنواخت نباشد، ضخامت بخش های مختلف پروفیل متفاوت خواهد شد.
عوامل موثر بر قیمت
قیمت قالب اکستروژن به عوامل مختلفی بستگی دارد، از جمله:
تاثیر پیچیدگی مقطع
هرچه طراحی مقطع پیچیده تر باشد، فرآیند طراحی و ساخت قالب دشوارتر خواهد بود و هزینه قالب افزایش پیدا می کند.
تفاوت قیمت قالب داخلی و وارداتی
قالب های وارداتی معمولاً به دلیل کیفیت فولاد و تکنولوژی ساخت قیمت بالاتری دارند، اما بسیاری از تولیدکنندگان داخلی نیز توانایی تولید قالب های باکیفیت را دارند.
اطلاعات مورد نیاز برای ساخت قالب
برای ساخت قالب باید اطلاعات دقیقی ارائه شود، از جمله:
استانداردهای مورد توجه
در طراحی و تولید قالب معمولاً استانداردهای صنعتی مربوط به اکستروژن آلومینیوم و کنترل کیفیت در نظر گرفته می شود.
اشتباهاتی که باید از آن اجتناب کرد
برخی اشتباهات رایج هنگام سفارش قالب شامل موارد زیر است:
سوالات متداول
قالب اکستروژن آلومینیوم ابزاری فلزی است که در فرآیند اکستروژن برای شکل دادن به بیلت آلومینیوم استفاده می شود. آلومینیوم تحت فشار از داخل قالب عبور می کند و به شکل مقطع مورد نظر تبدیل می شود.
عمر قالب به عواملی مانند جنس فولاد، کیفیت طراحی، نوع آلیاژ آلومینیوم و شرایط تولید بستگی دارد، اما به طور معمول یک قالب می تواند ده ها هزار کیلوگرم پروفیل تولید کند قبل از اینکه نیاز به تعمیر یا تعویض داشته باشد.
قالب سالید برای تولید مقاطع توپر استفاده می شود، در حالی که قالب هالو برای تولید پروفیل های توخالی مانند لوله ها به کار می رود و شامل قطعاتی مانند مندرل و پل ها است.
طراحی صحیح قالب باعث جریان یکنواخت فلز، کیفیت بهتر سطح پروفیل، کاهش ضایعات تولید و افزایش طول عمر قالب می شود.
قیمت قالب به عواملی مانند پیچیدگی مقطع پروفیل، نوع قالب (سالید یا هالو)، جنس فولاد، عملیات حرارتی و تکنولوژی ساخت قالب بستگی دارد.
زمانی که قالب دچار سایش، ترک، تغییر شکل یا کاهش کیفیت خروجی پروفیل شود، باید تعمیر، پولیش یا عملیات نیتراسیون روی آن انجام شود.
