فولاد گرمکار یکی از مهم ترین گروه های فولاد ابزار است که برای ساخت قطعات و ابزارهایی مورد استفاده قرار می گیرد که در حین کار با دما، فشار و تنش های مکانیکی بالا مواجه هستند. قالب های آهنگری، قالب های دایکاست، ابزارهای اکستروژن و برخی تجهیزات شکل دهی گرم از جمله مواردی هستند که استفاده از فولاد گرمکار در آن ها اهمیت زیادی دارد.
یکی از مهم ترین ویژگی های این فولاد، توانایی حفظ استحکام، سختی و مقاومت به سایش در دماهای بالا است. البته تمام فولادهای گرمکار عملکرد یکسانی ندارند و انتخاب گرید مناسب باید با توجه به دمای کاری، نوع بارگذاری، شرایط خنک کاری، مقاومت به شوک حرارتی و کاربرد نهایی انجام شود.
در این مقاله به این سوال پاسخ می دهیم که فولاد گرمکار چیست و سپس خواص، انواع، گریدهای پرکاربرد، کاربردها، تفاوت فولاد گرمکار و سردکار و نکات مهم در عملیات حرارتی و انتخاب این فولاد را بررسی می کنیم.
برای خرید این محصول، بررسی قیمت فولاد گرمکار در کنار عواملی مانند گرید، کیفیت، ابعاد و شرایط عملیات حرارتی می تواند به انتخاب مناسب تر کمک کند.

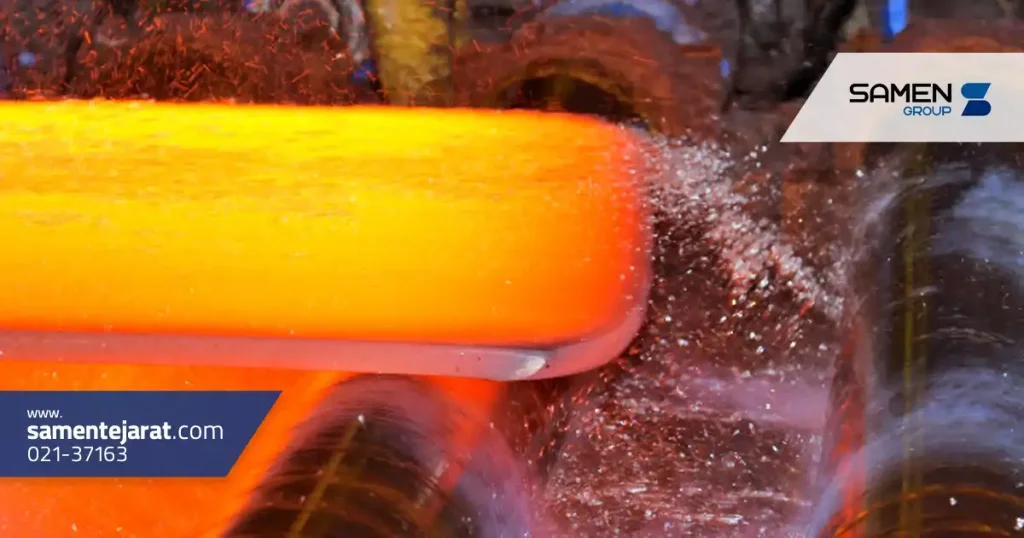

فولاد گرمکار یا Hot Work Tool Steel به گروهی از فولادهای ابزار گفته می شود که برای کار در شرایط دمای بالا طراحی شده اند. ابزار ساخته شده از این فولادها معمولا علاوه بر حرارت، تحت فشار، سایش و سیکل های متوالی گرم و سرد شدن قرار می گیرد.
به همین دلیل، ترکیب شیمیایی و ساختار فولاد گرمکار باید به گونه ای باشد که ماده بتواند خواص مکانیکی خود را تا حد مناسبی در دمای کاری حفظ کند. عناصر آلیاژی مانند کروم، مولیبدن و وانادیوم در بسیاری از گریدهای این گروه نقش مهمی در افزایش سختی پذیری، استحکام گرم، مقاومت به سایش و پایداری فولاد دارند.
فولادهای سری H در استاندارد AISI از شناخته شده ترین فولادهای ابزار گرمکار هستند. گریدهایی مانند H13، H11 و H10 در این خانواده قرار می گیرند و با توجه به ترکیب شیمیایی و خواص خود برای کاربردهای مختلف انتخاب می شوند.
فولاد گرمکار به دلیل شرایط کاری دشوار باید مجموعه ای از خواص مکانیکی و حرارتی را به صورت همزمان ارائه دهد. اهمیت هر ویژگی نیز به نوع کاربرد بستگی دارد؛ برای مثال، در یک قالب دایکاست مقاومت در برابر خستگی حرارتی اهمیت زیادی دارد، در حالی که در ابزار اکستروژن استحکام در دمای بالا و مقاومت به سایش می تواند تعیین کننده باشد.
مهم ترین خواص فولاد گرمکار عبارتند از:
ترکیب این ویژگی ها باعث شده است فولادهای گرمکار در ساخت ابزارهایی استفاده شوند که فولادهای معمولی در شرایط مشابه عمر کاری مطلوبی ندارند.
فولادهای گرمکار در گریدهای مختلف تولید می شوند و ترکیب شیمیایی، سختی، چقرمگی، مقاومت حرارتی و رفتار آن ها در عملیات حرارتی با یکدیگر متفاوت است.
در استاندارد AISI، فولادهای ابزار گرمکار با حرف H شناخته می شوند. این فولادها بر اساس عناصر آلیاژی غالب به گروه های مختلف تقسیم می شوند. در میان گریدهای موجود، فولادهای گرمکار آلیاژ شده با کروم مانند H10، H11 و H13 کاربرد گسترده ای در صنعت دارند.
فولاد H13 (1.2344)
فولاد H13 با شماره متریال 1.2344 یکی از شناخته شده ترین و پرکاربردترین فولادهای ابزار گرمکار است. این فولاد حاوی عناصر آلیاژی مهمی مانند کروم، مولیبدن و وانادیوم است و تعادل مناسبی میان استحکام گرم، چقرمگی و مقاومت به خستگی حرارتی ایجاد می کند.
از ویژگی های مهم فولاد H13 می توان به مقاومت مناسب در برابر ترک های ناشی از سیکل های حرارتی، سختی پذیری مناسب و مقاومت در برابر نرم شدن در دمای بالا اشاره کرد.
این فولاد در ساخت قالب های دایکاست، قالب های آهنگری گرم، قالب ها و ابزارهای اکستروژن و سایر ابزارهای شکل دهی گرم کاربرد گسترده ای دارد.
انتخاب سختی نهایی H13 باید متناسب با کاربرد انجام شود؛ زیرا افزایش سختی می تواند مقاومت سایشی را بهبود دهد، اما در برخی شرایط ممکن است بر چقرمگی ابزار تاثیر بگذارد.
فولاد H11 (1.2343)
فولاد H11 با شماره متریال 1.2343 نیز از فولادهای ابزار گرمکار کروم دار است و از نظر ترکیب و رفتار به H13 شباهت دارد. یکی از تفاوت های مهم این دو گرید، میزان وانادیوم پایین تر H11 نسبت به H13 است.
H11 به دلیل برخورداری از چقرمگی مناسب و مقاومت مطلوب در برابر شوک و خستگی حرارتی در ساخت ابزارهایی مورد استفاده قرار می گیرد که علاوه بر دمای بالا، تحت تنش های مکانیکی قابل توجه قرار دارند.
قالب های آهنگری گرم، ابزارهای اکستروژن و برخی قطعات و قالب هایی که در معرض سیکل های حرارتی قرار دارند، از کاربردهای این گرید محسوب می شوند.
انتخاب بین H11 و H13 باید بر اساس شرایط واقعی کار انجام شود و نمی توان صرفا بر اساس سختی یا قیمت، یکی از این دو فولاد را برای تمام کاربردها مناسب تر دانست.
فولاد H10 (1.2365)
فولاد H10 نیز در خانواده فولادهای ابزار گرمکار قرار می گیرد. این گرید برای کاربردهایی طراحی شده است که حفظ خواص مکانیکی در دمای بالا اهمیت زیادی دارد.
وجود عناصر آلیاژی مانند کروم، مولیبدن و وانادیوم به دستیابی به خواص مورد نیاز در شرایط گرم کمک می کند. فولاد H10 در برخی ابزارهای آهنگری، اکستروژن و دیگر تجهیزات مرتبط با شکل دهی گرم فلزات قابل استفاده است.
شرایط عملیات حرارتی، ابعاد ابزار و محیط کاری تاثیر زیادی بر عملکرد نهایی این گرید دارند. به همین دلیل، هنگام انتخاب H10 باید مشخصات فنی تامین کننده و الزامات دقیق کاربرد مورد بررسی قرار گیرند.

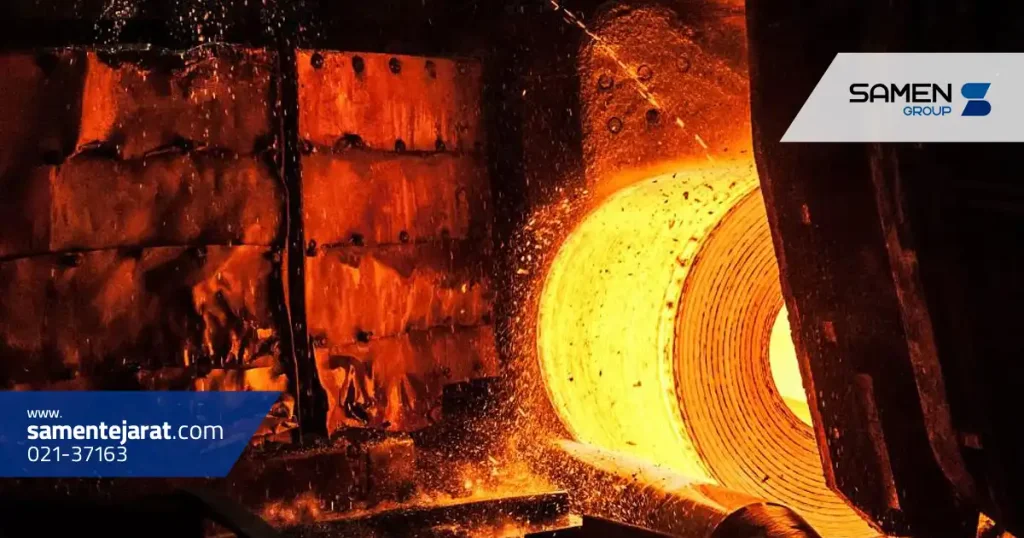

کاربرد فولاد گرمکار عمدتا در صنایعی است که ابزار در تماس با قطعه یا ماده داغ قرار دارد. در چنین شرایطی، فولاد باید علاوه بر تحمل بارهای مکانیکی، در برابر تاثیرات حرارت و تغییرات دمایی نیز مقاومت مناسبی داشته باشد.
برخی از مهم ترین کاربردهای فولاد گرمکار شامل موارد زیر هستند:
انتخاب گرید فولاد گرمکار برای هر یک از این کاربردها باید بر اساس عواملی مانند دمای تماس، فشار، سایش، سرعت تولید و شدت شوک حرارتی انجام شود.
یکی از سوالات متداول هنگام انتخاب فولاد ابزار، تفاوت فولاد گرمکار و سردکار است. تفاوت اصلی این دو گروه به شرایط کاری ابزار و دمای فرایند مربوط می شود.
فولاد گرمکار برای ابزارهایی طراحی شده است که در دمای بالا فعالیت می کنند. به همین دلیل، مقاومت به نرم شدن در دمای بالا، استحکام گرم و مقاومت در برابر خستگی حرارتی از ویژگی های مهم آن محسوب می شوند.
در مقابل، فولاد سردکار عمدتا برای ابزارهایی استفاده می شود که عملیات شکل دهی یا برش را در دماهای پایین تر انجام می دهند. در بسیاری از این کاربردها، مقاومت سایشی بالا، سختی زیاد و مقاومت در برابر تغییر شکل اهمیت بیشتری پیدا می کند.
برای مثال، قالب دایکاست یا قالب آهنگری گرم معمولا به فولاد گرمکار نیاز دارد؛ اما ابزارهایی مانند قالب های برش سرد، پانچ و برخی قالب های شکل دهی سرد معمولا با فولادهای سردکار ساخته می شوند.
بنابراین نمی توان گفت فولاد گرمکار به طور کلی بهتر از فولاد سردکار است یا برعکس. انتخاب صحیح به شرایط کاری بستگی دارد و استفاده از فولاد نامناسب می تواند موجب کاهش عمر ابزار، سایش سریع یا ایجاد ترک و شکست شود.
عملیات حرارتی فولاد گرمکار یکی از مراحل تعیین کننده در دستیابی به خواص نهایی ابزار است. حتی استفاده از یک گرید با کیفیت، در صورت انجام عملیات حرارتی نامناسب، ممکن است به عملکرد مطلوب منجر نشود.
چرخه دقیق عملیات حرارتی به گرید فولاد، ابعاد قطعه، سختی مورد نیاز و توصیه سازنده بستگی دارد، اما معمولا شامل مراحل پیش گرم، آستنیته کردن، کوئنچ و تمپر است.
پیش گرم به کاهش اختلاف دمای بخش های مختلف قطعه و کنترل تنش های حرارتی کمک می کند. این موضوع به ویژه برای قالب ها و ابزارهای بزرگ اهمیت دارد.
در مرحله آستنیته کردن، فولاد تا محدوده دمای مشخص شده برای گرید مورد نظر گرم می شود تا شرایط لازم برای دستیابی به ساختار مورد نظر پس از سرد کردن فراهم شود.
پس از آن، کوئنچ تحت شرایط کنترل شده انجام می شود. روش و شدت سرد کردن باید متناسب با گرید، هندسه و ابعاد ابزار انتخاب شود تا ضمن دستیابی به خواص مطلوب، احتمال اعوجاج یا ترک کاهش پیدا کند.
در نهایت، عملیات تمپر برای تنظیم سختی و چقرمگی و کاهش تنش های حاصل از سخت کاری انجام می شود. در بسیاری از فولادهای گرمکار، چند مرحله تمپر بر اساس دستورالعمل عملیات حرارتی گرید مورد استفاده قرار می گیرد.
دمای دقیق آستنیته، روش کوئنچ، تعداد مراحل تمپر و دمای تمپر نباید بدون توجه به دیتاشیت گرید تعیین شود. مشخصات سازنده فولاد، ابعاد ابزار و سختی مورد نیاز باید مبنای طراحی سیکل عملیات حرارتی باشند.

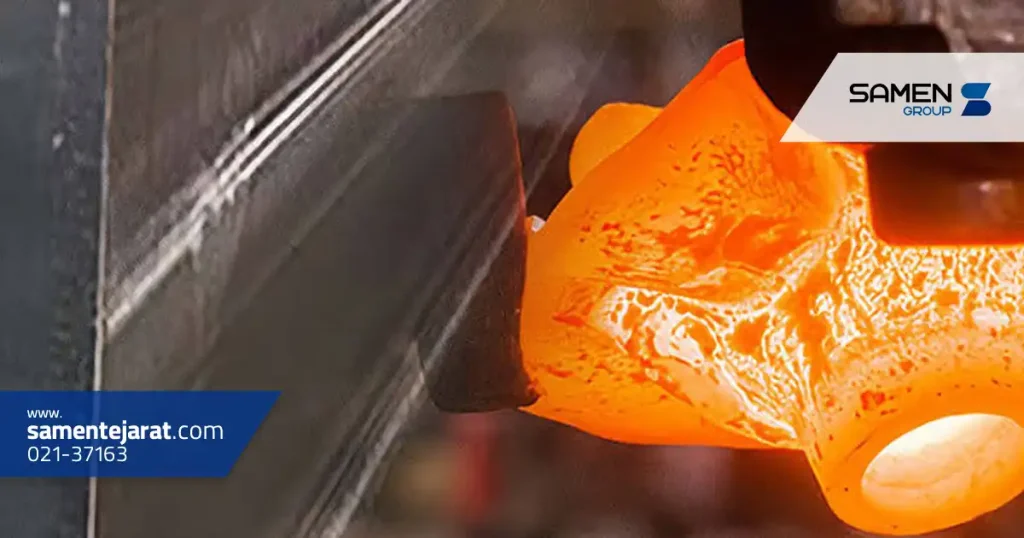

انتخاب فولاد گرمکار مناسب تنها با شناخت نام گریدها امکان پذیر نیست. شرایط واقعی کار ابزار باید پیش از انتخاب فولاد بررسی شود؛ زیرا یک گرید ممکن است برای یک قالب عملکرد بسیار مناسبی داشته باشد اما در کاربرد دیگری انتخاب ایده آلی نباشد.
در زمان خرید و انتخاب فولاد گرمکار بهتر است به موارد زیر توجه شود:
دمای کاری: ابتدا باید مشخص شود ابزار در چه محدوده دمایی فعالیت می کند و چه مدت در معرض دمای بالا قرار می گیرد.
شدت سیکل حرارتی: اگر ابزار دائما گرم و سرد می شود، مقاومت به خستگی حرارتی و ترک های سطحی اهمیت بیشتری پیدا می کند.
میزان سایش: در کاربردهایی که تماس و اصطکاک شدید وجود دارد، مقاومت سایشی فولاد باید با دقت بررسی شود.
چقرمگی مورد نیاز: ابزارهایی که تحت ضربه یا تنش مکانیکی شدید قرار می گیرند به فولادی با چقرمگی مناسب نیاز دارند.
ابعاد و هندسه ابزار: ابعاد بزرگ، گوشه های تیز و تغییرات ناگهانی سطح مقطع می توانند رفتار قطعه در عملیات حرارتی را تحت تاثیر قرار دهند.
قابلیت عملیات حرارتی: گرید انتخاب شده باید امکان دستیابی به سختی و خواص مورد نیاز را با سیکل عملیات حرارتی مناسب فراهم کند.
کیفیت فولاد: یکنواختی ساختار، کیفیت متالورژیکی و اصالت گرید می توانند مستقیما بر عمر قالب یا ابزار تاثیر بگذارند.
هزینه کل ابزار: قیمت هر کیلوگرم فولاد تنها معیار اقتصادی نیست. طول عمر قالب، هزینه ماشین کاری، عملیات حرارتی، تعمیرات و توقف خط تولید نیز باید در محاسبه هزینه نهایی در نظر گرفته شوند.
در مجموع، بهترین فولاد گرمکار گریدی نیست که صرفا بالاترین سختی یا قیمت را داشته باشد؛ بلکه فولادی است که ترکیب مناسبی از مقاومت حرارتی، چقرمگی، مقاومت سایشی و قابلیت عملیات حرارتی را برای شرایط واقعی کار فراهم کند.
سوالات متداول
فولاد گرمکار نوعی فولاد ابزار است که برای ساخت ابزارها و قالب هایی طراحی شده است که در حین کار در معرض دمای بالا، فشار، سایش و تغییرات مکرر دما قرار می گیرند. این فولادها معمولا استحکام گرم و مقاومت مناسبی در برابر نرم شدن و خستگی حرارتی دارند.
H13 یا 1.2344 یکی از شناخته شده ترین و پرکاربردترین گریدهای فولاد گرمکار است. این فولاد در قالب های دایکاست، آهنگری گرم، اکستروژن و سایر ابزارهای کار در دمای بالا کاربرد دارد.
H11 و H13 هر دو از فولادهای ابزار گرمکار کروم دار هستند، اما ترکیب شیمیایی آن ها کاملا یکسان نیست. H13 معمولا وانادیوم بیشتری دارد و تفاوت ترکیب آلیاژی می تواند بر رفتار سایشی، چقرمگی و عملکرد فولاد در کاربردهای مختلف تاثیر بگذارد.
این فولاد در ساخت قالب های دایکاست، قالب های آهنگری گرم، ابزارهای اکستروژن، سنبه و ماتریس و سایر ابزارهایی استفاده می شود که در معرض دما و تنش بالا قرار دارند.
فولاد گرمکار برای حفظ عملکرد در شرایط دمای بالا طراحی شده است، در حالی که فولاد سردکار عمدتا برای ابزارهای مورد استفاده در فرایندهای سرد یا دماهای پایین تر به کار می رود. به همین دلیل خواص مورد انتظار و ترکیب آلیاژی این دو گروه با یکدیگر متفاوت است.
