تیرآهن دوبل چیست و در چه سازه هایی کاربرد دارد؟

تیرآهن یکی از مهم ترین مقاطع فولادی مورد استفاده در ساختمان سازی و اجرای سازه های فلزی است. در برخی پروژه ها، یک تیرآهن به تنهایی ظرفیت کافی برای تحمل بارهای وارد شده به سازه را ندارد. در چنین شرایطی، مهندسان می توانند با در نظر گرفتن محاسبات سازه ای از دو تیرآهن در کنار یکدیگر استفاده کنند. به این ترکیب اصطلاحا تیرآهن دوبل گفته می شود.

تیرآهن دوبل می تواند ظرفیت باربری، مقاومت خمشی و در شرایط طراحی مناسب، پایداری عضو سازه ای را افزایش دهد. به همین دلیل، استفاده از آن در ستون ها، تیرهای با بارگذاری سنگین و برخی سازه های صنعتی متداول است. البته انتخاب نوع تیرآهن، نحوه اتصال دو پروفیل و اجرای صحیح آن باید بر اساس نقشه های سازه و محاسبات مهندسی انجام شود.

بررسی قیمت تیرآهن در کنار هزینه اتصالات، جوشکاری و اجرا، نقش مهمی در برآورد هزینه نهایی استفاده از تیرآهن دوبل در پروژه دارد.

تیرآهن دوبل چیست؟

تیرآهن دوبل چیست؟ تیرآهن دوبل به مقطع مرکبی گفته می شود که از قرار گرفتن و اتصال دو تیرآهن در کنار یکدیگر تشکیل می شود. هدف از ساخت این مقطع، دستیابی به ظرفیت و مشخصات سازه ای بالاتر نسبت به استفاده از یک تیرآهن منفرد است.

در اجرای تیرآهن دوبل، دو پروفیل فولادی معمولا به صورت موازی در کنار هم قرار می گیرند و با روش هایی مانند جوشکاری، استفاده از ورق های اتصال یا سایر جزئیات تعیین شده در طراحی به یکدیگر متصل می شوند. نوع اتصال اهمیت زیادی دارد؛ زیرا دو تیرآهن باید مطابق فرضیات طراحی بتوانند به عنوان یک عضو مرکب عمل کنند.

یکی از کاربردهای شناخته شده این مقطع، استفاده به عنوان ستون دوبل در ساختمان های فولادی است. در این حالت، انتخاب ابعاد تیرآهن ها، فاصله بین آن ها و نوع ورق ها یا اتصالات بر اساس میزان بار، طول عضو، شرایط کمانش و الزامات آیین نامه ای مشخص می شود.

بنابراین، نمی توان صرفا با کنار هم قرار دادن دو تیرآهن، آن ها را یک عضو دوبل استاندارد و مناسب برای سازه در نظر گرفت. جزئیات اتصال و کیفیت اجرا نقش تعیین کننده ای در عملکرد نهایی عضو دارند.

انواع تیرآهن دوبل و روش های اتصال آن

تیرآهن دوبل را می توان بر اساس نوع قرارگیری پروفیل ها و شیوه اتصال آن ها دسته بندی کرد. جزئیات دقیق این مقاطع با توجه به محل استفاده و محاسبات طراح سازه متفاوت است.

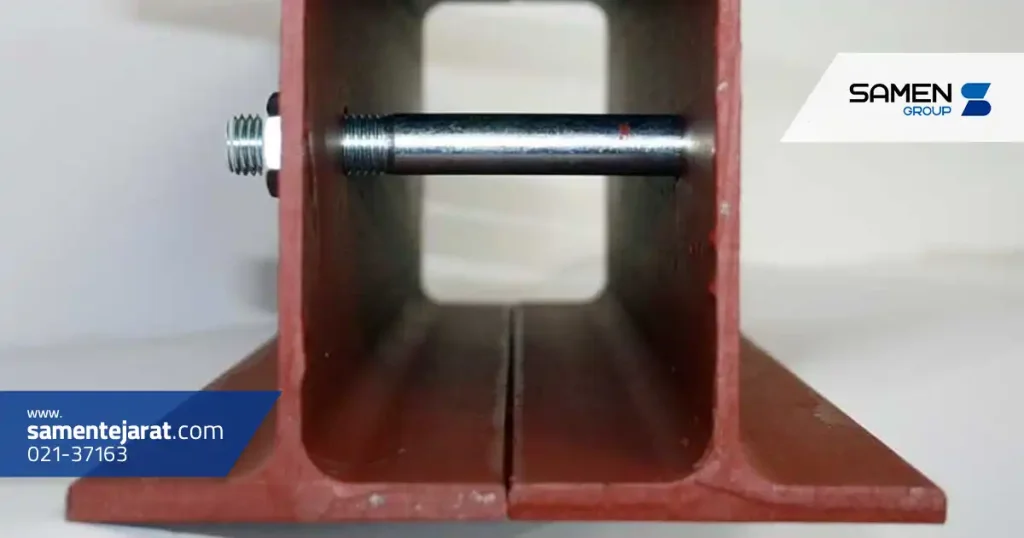

یکی از روش های متداول، قرار دادن دو تیرآهن در کنار یکدیگر و ایجاد اتصال مناسب میان آن ها است. در این روش ممکن است دو مقطع با فاصله مشخص یا نزدیک به یکدیگر قرار گیرند. سپس با استفاده از ورق یا سایر اجزای اتصال، یک عضو سازه ای واحد ایجاد شود.

تیرآهن دوبل با ورق اتصال نیز از روش های رایج اجرا است. در این حالت، ورق هایی در نقاط تعیین شده میان یا روی دو پروفیل نصب می شوند تا انتقال نیرو و عملکرد هماهنگ دو عضو تامین شود. ضخامت، ابعاد و فاصله این ورق ها باید مطابق نقشه های اجرایی باشد.

در برخی جزئیات سازه ای از اتصال جوشی برای متصل کردن اجزای تیرآهن دوبل استفاده می شود. کیفیت جوش در این روش اهمیت زیادی دارد و نوع، طول و محل جوش نباید به صورت تجربی تعیین شود.

در طراحی بعضی اعضای مرکب نیز ممکن است از جزئیات اتصال دیگری مانند بست ها و اجزای مکانیکی استفاده شود. انتخاب روش مناسب به نوع عضو، نیروهای وارد شده، استاندارد طراحی و محدودیت های اجرایی پروژه بستگی دارد.

کاربرد تیرآهن دوبل در ساختمان و سازه های صنعتی

کاربرد تیرآهن دوبل تنها به یک بخش از ساختمان محدود نیست و این مقطع می تواند بر اساس طراحی در بخش های مختلف سازه استفاده شود.

یکی از مهم ترین کاربردها، اجرای ستون های فولادی است. زمانی که ظرفیت یک پروفیل منفرد پاسخگوی بارهای طراحی نباشد یا استفاده از مقطع مرکب از نظر طراحی و اجرا مناسب تشخیص داده شود، امکان استفاده از ستون دوبل وجود دارد.

تیرآهن دوبل در برخی پروژه ها به عنوان تیر با ظرفیت باربری بیشتر نیز به کار می رود. برای مثال، در دهانه ها یا نقاطی که بارهای قابل توجهی به تیر وارد می شود، طراح ممکن است استفاده از یک مقطع مرکب را در نظر بگیرد. البته دوبل کردن تیرآهن به تنهایی به معنای مناسب بودن آن برای هر دهانه یا بارگذاری نیست و کنترل خیز، مقاومت، پایداری و اتصالات همچنان ضروری است.

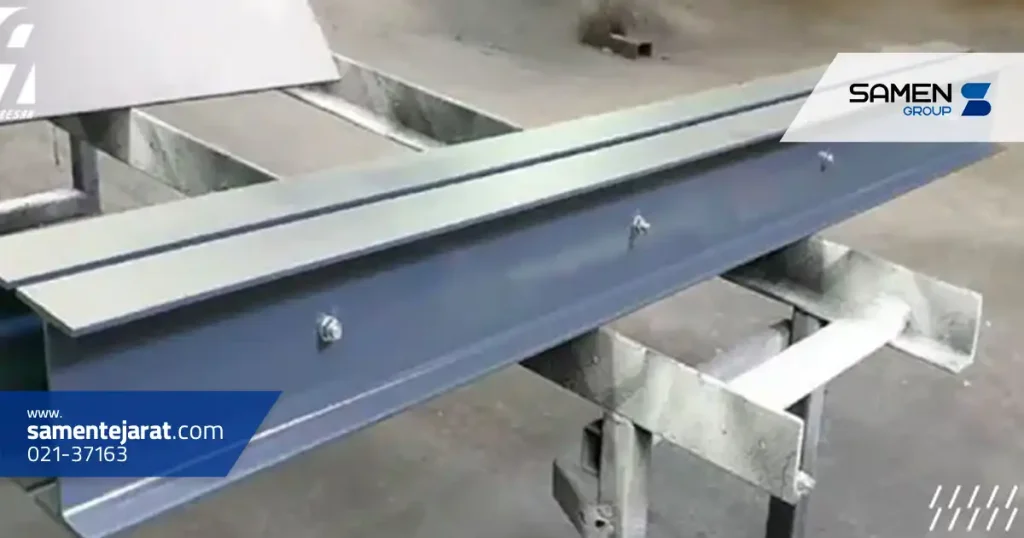

در سوله ها و سازه های صنعتی نیز مقاطع دوبل می توانند کاربرد داشته باشند. ساختمان های صنعتی، انبارها، سالن های تولید و سازه های دارای تجهیزات سنگین ممکن است با بارهای بیشتری نسبت به ساختمان های معمولی مواجه باشند. در چنین پروژه هایی، مقاطع مرکب فولادی یکی از گزینه های قابل بررسی توسط مهندس سازه هستند.

از تیرآهن دوبل همچنین می توان در برخی قاب های فولادی، اعضای تقویتی و بخش هایی از سازه که به سطح مقطع یا ظرفیت بیشتری نیاز دارند، استفاده کرد.

مزایا و معایب تیرآهن دوبل

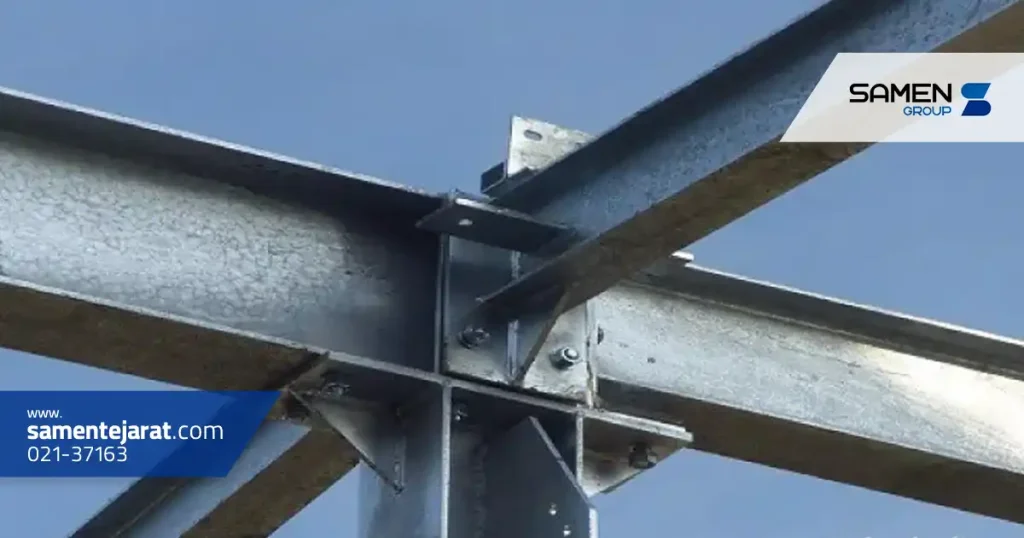

یکی از مهم ترین مزایای تیرآهن دوبل، امکان دستیابی به ظرفیت بالاتر نسبت به یک تیرآهن مشابه به صورت تکی است. ترکیب دو پروفیل می تواند مشخصات هندسی مقطع و مقاومت آن را متناسب با نحوه قرارگیری و اتصال تغییر دهد.

امکان ساخت مقطع مورد نیاز با استفاده از پروفیل های فولادی موجود در بازار نیز در برخی پروژه ها یک مزیت اجرایی محسوب می شود. همچنین این روش می تواند برای ساخت ستون ها یا تیرهای مرکب با مشخصات متناسب با نیاز پروژه مورد استفاده قرار گیرد.

در مقابل، تیرآهن دوبل معایبی نیز دارد. افزایش وزن و مصرف فولاد یکی از این موارد است که می تواند هزینه خرید مصالح، حمل و نصب را افزایش دهد.

اجرای اتصالات نیز نسبت به یک عضو تکی پیچیده تر است. جوشکاری نامناسب، قرارگیری نادرست ورق های اتصال یا عدم رعایت جزئیات نقشه می تواند عملکرد مورد انتظار مقطع را تحت تاثیر قرار دهد.

از طرف دیگر، سطوح و فضاهای ایجاد شده میان دو پروفیل ممکن است اجرای پوشش ضد خوردگی، بازرسی و نگهداری را دشوارتر کنند. به همین دلیل، جزئیات اجرایی و حفاظت مناسب از فولاد اهمیت زیادی دارد.

تفاوت تیرآهن دوبل با تیرآهن تکی

مهم ترین تفاوت تیرآهن دوبل با تیرآهن تکی به ساختار مقطع مربوط می شود. تیرآهن تکی از یک پروفیل تشکیل شده است، در حالی که تیرآهن دوبل شامل دو پروفیل است که بر اساس جزئیات طراحی به یکدیگر متصل شده اند.

از نظر ظرفیت سازه ای نیز این دو گزینه متفاوت هستند. یک مقطع دوبل که به درستی طراحی و اجرا شده باشد می تواند ظرفیت بیشتری نسبت به یک پروفیل منفرد مشابه داشته باشد. با این حال، میزان افزایش ظرفیت به آرایش دو مقطع، نوع اتصال، محور بارگذاری، طول عضو و سایر شرایط طراحی وابسته است و نمی توان یک ضریب ثابت برای آن در نظر گرفت.

تیرآهن تکی معمولا وزن کمتر و اجرای ساده تری دارد و در شرایطی که ظرفیت آن پاسخگوی نیاز سازه باشد، می تواند گزینه مناسب تری باشد. در مقابل، تیرآهن دوبل به مصالح و عملیات اجرایی بیشتری نیاز دارد.

بنابراین، انتخاب میان تیرآهن تکی و دوبل نباید صرفا بر اساس تصور «قوی تر بودن» انجام شود. مهندس سازه باید با بررسی بارها، مقاومت مورد نیاز، پایداری، خیز، اتصالات، هزینه و شرایط اجرا، مقطع مناسب را مشخص کند.

نکات مهم در انتخاب و اجرای تیرآهن دوبل

اولین نکته در انتخاب تیرآهن دوبل، انجام محاسبات سازه ای است. سایز و نوع پروفیل باید بر اساس نیروهای وارد شده، طول عضو، شرایط تکیه گاهی و ضوابط آیین نامه مورد استفاده در پروژه تعیین شود.

کیفیت تیرآهن نیز اهمیت زیادی دارد. مقاطع مورد استفاده باید از نظر ابعاد، مشخصات فنی و کیفیت سطح با الزامات پروژه مطابقت داشته باشند. وجود آسیب دیدگی شدید، خوردگی قابل توجه یا تغییر شکل نامناسب می تواند بر کیفیت اجرای عضو تاثیر بگذارد.

نکته مهم بعدی، رعایت دقیق جزئیات اتصال تیرآهن دوبل است. محل و ابعاد ورق ها، طول و مشخصات جوش، فاصله دو پروفیل و سایر جزئیات باید مطابق نقشه های مصوب اجرا شوند.

کنترل کیفیت جوشکاری و اتصالات نیز نباید نادیده گرفته شود. اجرای نامناسب اتصال ممکن است مانع عملکرد صحیح دو تیرآهن به عنوان یک عضو مرکب شود. به همین دلیل، بازرسی و کنترل اجرای عضو اهمیت بالایی دارد.

همچنین هنگام برآورد هزینه باید علاوه بر قیمت خود تیرآهن، وزن کل فولاد، ورق های اتصال، هزینه جوشکاری، ساخت، حمل و نصب نیز در نظر گرفته شود. مقایسه این هزینه ها با گزینه های جایگزین می تواند به انتخاب اقتصادی تر مقطع کمک کند.

در نهایت، تیرآهن دوبل یکی از راهکارهای قابل استفاده برای ایجاد اعضای فولادی با ظرفیت مناسب در ساختمان ها و سازه های صنعتی است، اما عملکرد مطلوب آن به طراحی اصولی، انتخاب مصالح مناسب و اجرای دقیق وابسته است. به همین دلیل، تصمیم درباره استفاده از تیرآهن دوبل و جزئیات اجرای آن باید توسط مهندس محاسب و بر اساس ضوابط فنی پروژه انجام شود.
