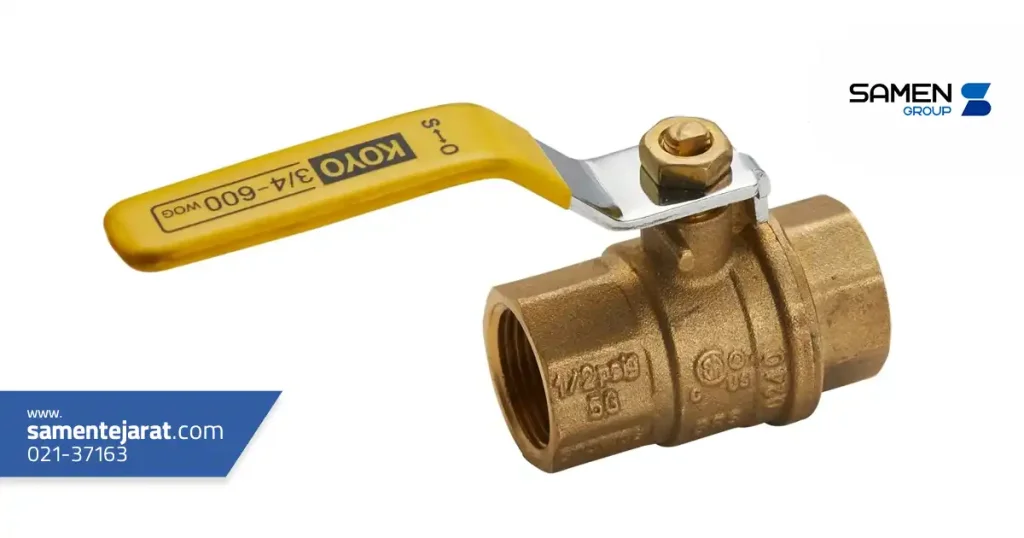

شیر توپی برنجی نوعی شیر قطع و وصل جریان است که بدنه آن از آلیاژ برنج ساخته شده و در داخل آن یک توپ فلزی سوراخ دار قرار دارد. با چرخش ۹۰ درجه ای دسته شیر، سوراخ روی توپ در مسیر جریان قرار گرفته یا از آن خارج می شود و در نتیجه جریان سیال باز یا بسته خواهد شد.
استفاده از برنج در ساخت این شیر باعث شده مقاومت بالایی در برابر خوردگی، زنگ زدگی و فشار داشته باشد. به همین دلیل شیرهای توپی برنجی برای انتقال آب، گاز، بخار و برخی مواد شیمیایی گزینه ای مناسب محسوب می شوند.
کیفیت ساخت شیر توپی برنجی تا حد زیادی به نوع آلیاژ و مواد اولیه بستگی دارد؛ بنابراین بررسی قیمت ورق برنج می تواند دید بهتری نسبت به هزینه تولید و ارزش واقعی این محصولات به شما بدهد.
شیر توپی برنجی چگونه کار می کند؟
مکانیزم عملکرد شیر توپی برنجی بسیار ساده اما کارآمد است. در مرکز شیر یک گوی فلزی با سوراخی در وسط قرار گرفته است. زمانی که دسته شیر در امتداد لوله قرار دارد، سوراخ گوی نیز هم راستا با مسیر جریان بوده و سیال بدون مانع عبور می کند.
اما با چرخاندن دسته به اندازه ۹۰ درجه، گوی نیز می چرخد و قسمت بسته آن مقابل مسیر جریان قرار می گیرد. در این حالت عبور سیال کاملا متوقف می شود.
این مکانیزم باعث می شود:
باز و بسته شدن شیر بسیار سریع انجام شود.
افت فشار در حالت باز به حداقل برسد.
آب بندی بسیار مناسبی ایجاد شود.
احتمال نشتی کاهش پیدا کند.
اجزای شیر توپی برنجی
شیر توپی برنجی از قطعات مختلفی تشکیل شده که هر کدام نقش مهمی در عملکرد آن دارند.
بدنه
بدنه اصلی از آلیاژ برنج ساخته می شود و وظیفه تحمل فشار و محافظت از اجزای داخلی را بر عهده دارد.
گوی (Ball)
مهم ترین بخش شیر است که معمولا از برنج آبکاری شده یا استیل ساخته می شود و وظیفه کنترل جریان را بر عهده دارد.
دسته شیر
اهرم یا دسته برای چرخاندن گوی و باز یا بسته کردن مسیر جریان استفاده می شود.
نشیمنگاه (Seat)
معمولا از جنس تفلون یا PTFE ساخته می شود و باعث آب بندی کامل اطراف گوی خواهد شد.
ساقه (Stem)
دسته را به گوی متصل می کند و نیروی چرخش را منتقل می نماید.
اورینگ و آب بندها
این قطعات از نشت سیال در محل اتصال ساقه و بدنه جلوگیری می کنند.

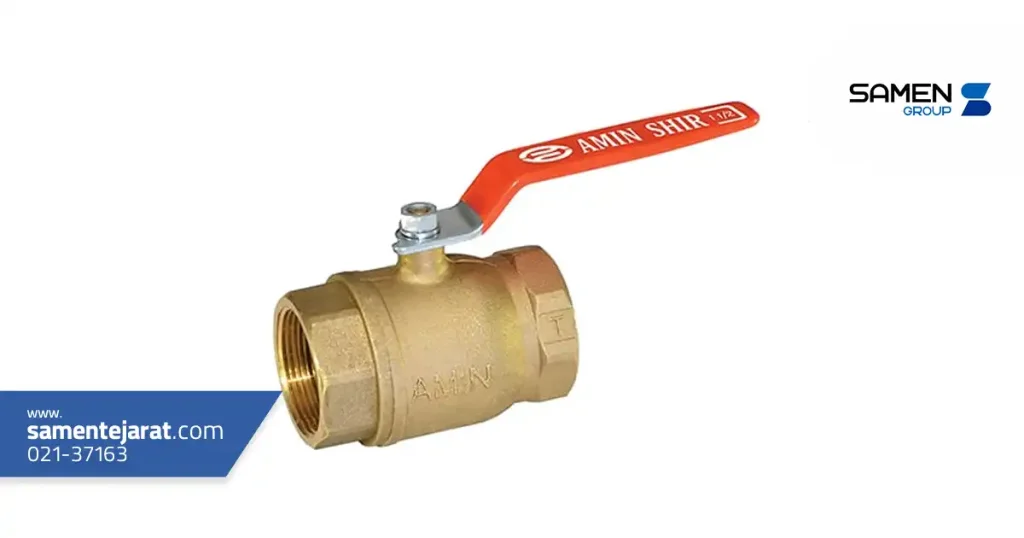

کاربردهای شیر توپی برنجی
به دلیل دوام بالا و عملکرد مطمئن، شیر توپی برنجی در صنایع مختلف کاربرد فراوانی دارد.
مهم ترین کاربردهای آن عبارت اند از:
سیستم های لوله کشی آب ساختمان
شبکه های انتقال آب شهری
تاسیسات گرمایشی و سرمایشی
خطوط انتقال گاز
صنایع نفت و پتروشیمی
صنایع غذایی
صنایع دارویی
سیستم های آبیاری کشاورزی
کارخانه های تولیدی
تجهیزات موتورخانه
مزایا و معایب شیر توپی برنجی
مزایا
باز و بسته شدن سریع تنها با یک چرخش ۹۰ درجه
آب بندی بسیار مناسب
مقاومت بالا در برابر خوردگی
طول عمر زیاد
افت فشار کم
نگهداری آسان
عملکرد روان
مناسب برای فشارهای مختلف
معایب
برای تنظیم دقیق دبی مناسب نیست.
در صورت باقی ماندن طولانی مدت در وضعیت نیمه باز، احتمال آسیب به نشیمنگاه وجود دارد.
قیمت آن نسبت به برخی شیرهای ساده بیشتر است.
برای سیالات دارای ذرات جامد زیاد ممکن است مناسب نباشد.

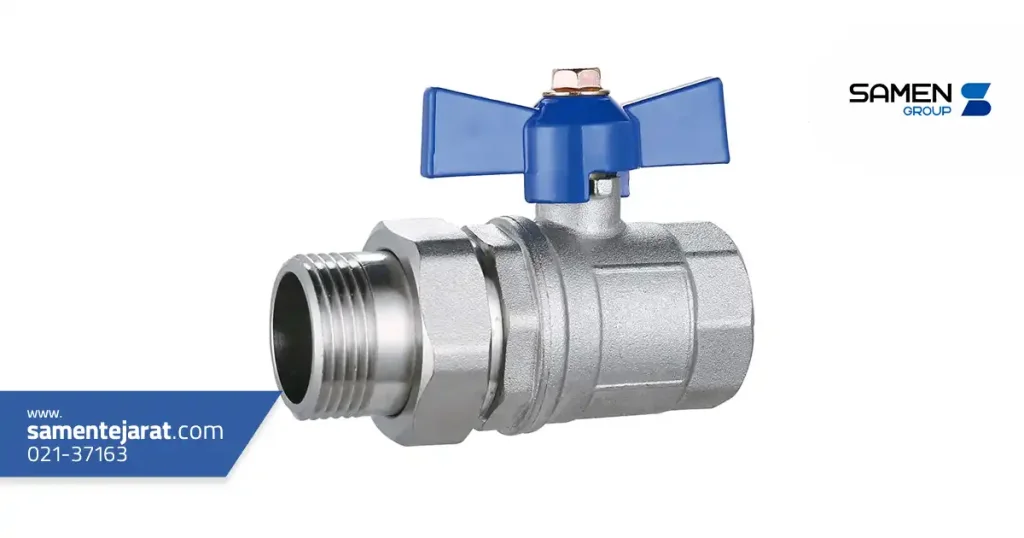

انواع شیر توپی برنجی
شیرهای توپی برنجی در مدل های مختلفی تولید می شوند که هر کدام کاربرد خاص خود را دارند.
شیر توپی برنجی دنده ای
رایج ترین مدل که با اتصال رزوه ای نصب می شود و بیشتر در ساختمان ها و تاسیسات مورد استفاده قرار می گیرد.
شیر توپی برنجی فلنج دار
برای خطوط صنعتی با قطرهای بزرگ کاربرد دارد و نصب آن توسط فلنج انجام می شود.
شیر توپی برنجی یک تکه
بدنه یکپارچه داشته و قیمت مناسبی دارد، اما تعمیر آن دشوارتر است.
شیر توپی برنجی دو تکه
یکی از پرکاربردترین مدل ها که امکان سرویس و تعمیر آسان تری را فراهم می کند.
شیر توپی برنجی سه تکه
در صنایع حساس استفاده می شود و به راحتی قابل باز شدن، تمیزکاری و تعمیر است.
شیر توپی فول پورت
قطر داخلی آن برابر قطر لوله است و کمترین افت فشار را ایجاد می کند.
شیر توپی ردیوس پورت
قطر داخلی کوچکتری نسبت به لوله دارد و برای بسیاری از کاربردهای عمومی مناسب است.
تفاوت شیر توپی برنجی با شیر کشویی
اگرچه هر دو برای قطع و وصل جریان استفاده می شوند، اما تفاوت های مهمی دارند.
ویژگی
شیر توپی برنجی
شیر کشویی
سرعت عملکرد
بسیار سریع
کندتر
نحوه باز و بسته شدن
چرخش ۹۰ درجه
حرکت عمودی کشو
آب بندی
بسیار عالی
مناسب
افت فشار
بسیار کم
کم
مناسب برای تنظیم جریان
خیر
خیر
نیاز به نگهداری
کم
بیشتر
طول عمر
بالا
بالا
در بسیاری از تاسیسات جدید، شیر توپی برنجی به دلیل سرعت عملکرد و آب بندی بهتر جایگزین شیرهای کشویی شده است.
نکات مهم هنگام خرید شیر توپی برنجی
برای انتخاب یک شیر توپی برنجی باکیفیت بهتر است به موارد زیر توجه کنید:
جنس بدنه از برنج مرغوب باشد.
دارای استانداردهای معتبر تولید باشد.
تحمل فشار و دمای مورد نیاز سیستم را داشته باشد.
نوع اتصال آن با لوله کشی سازگار باشد.
آب بندی با کیفیت و نشیمنگاه تفلونی داشته باشد.
از برندهای معتبر خریداری شود.
سایز شیر متناسب با قطر لوله انتخاب شود.
دسته مقاوم و عملکرد روان داشته باشد.
ضمانت و خدمات پس از فروش مناسبی ارائه شود.
جمع بندی
شیر توپی برنجی یکی از بهترین گزینه ها برای کنترل جریان در سیستم های انتقال آب، گاز و سایر سیالات است. طراحی ساده، عملکرد سریع، آب بندی مناسب، مقاومت بالا در برابر خوردگی و طول عمر زیاد باعث شده این نوع شیر در صنایع مختلف و تاسیسات ساختمانی کاربرد گسترده ای داشته باشد. با انتخاب محصولی استاندارد و متناسب با نیاز پروژه، می توان از عملکرد مطمئن و هزینه های نگهداری کمتر در بلندمدت بهره مند شد.
سوالات متداول
شیر توپی برنجی برای چه سیالاتی مناسب است؟
این شیر برای انتقال آب، گاز، هوا، بخار و بسیاری از سیالات غیرخورنده مناسب است.
آیا شیر توپی برنجی برای تنظیم جریان استفاده می شود؟
خیر. این نوع شیر بیشتر برای قطع و وصل کامل جریان طراحی شده و استفاده طولانی مدت در حالت نیمه باز توصیه نمی شود.
تفاوت شیر توپی فول پورت و ردیوس پورت چیست؟
در مدل فول پورت قطر داخلی شیر برابر قطر لوله است و افت فشار بسیار کمی دارد، اما در مدل ردیوس پورت قطر داخلی کوچک تر بوده و افت فشار کمی بیشتر است.
عمر مفید شیر توپی برنجی چقدر است؟
در صورت استفاده صحیح و انتخاب محصول باکیفیت، این شیر می تواند بیش از ۱۰ تا ۲۰ سال عمر مفید داشته باشد.
هنگام خرید شیر توپی برنجی به چه نکاتی باید توجه کرد؟
جنس بدنه، کیفیت آب بندی، تحمل فشار، نوع اتصال، سایز مناسب، برند سازنده و داشتن استانداردهای معتبر از مهم ترین مواردی هستند که باید بررسی شوند.
