فولاد VCN یکی از شناخته شده ترین فولادهای آلیاژی مورد استفاده در صنایع مهندسی، خودروسازی، ماشین سازی و ساخت قطعات تحت تنش است. ترکیب مناسب نیکل، کروم و مولیبدن در این فولادها باعث شده است انواع فولاد VCN از نظر استحکام، چقرمگی، سختی پذیری و مقاومت در برابر خستگی عملکرد مطلوبی داشته باشند.
در بازار فولاد ایران، این خانواده معمولا با نام های VCN100، VCN150 و VCN200 شناخته می شود. هر یک از این گریدها ترکیب شیمیایی و خواص مکانیکی متفاوتی دارند و برای شرایط کاری مشخصی انتخاب می شوند. بنابراین انتخاب بین انواع فولاد VCN باید بر اساس میزان تنش وارد شده به قطعه، ابعاد، شرایط عملیات حرارتی، نیاز به سختی و محیط کاری انجام شود.
در ادامه، فولاد VCN، انواع آن، آنالیز شیمیایی، تفاوت گریدها، کاربردها، عملیات حرارتی و مهم ترین مزایا و معایب آن را بررسی می کنیم.
برای بررسی هزینه خرید این گرید، بهتر است قیمت فولاد VCN200 امروز را با توجه به ابعاد، شکل محصول، برند تولید کننده و شرایط بازار استعلام کنید.

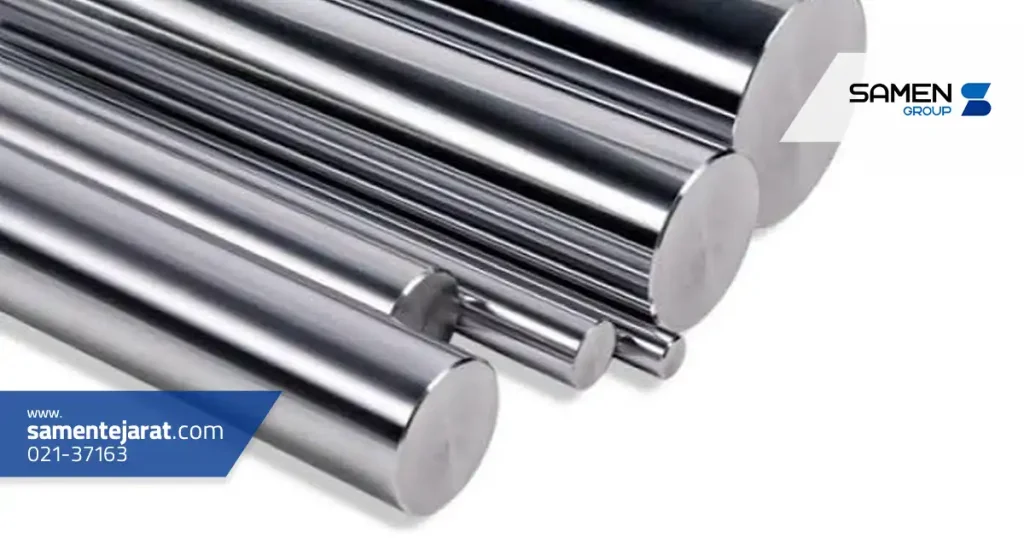

انواع فولاد VCN با توجه به ترکیب شیمیایی، مقدار عناصر آلیاژی، سختی پذیری و خواص مکانیکی از یکدیگر متمایز می شوند. در بازار ایران سه نوع VCN100، VCN150 و VCN200 بیشترین کاربرد را دارند.
فولاد VCN100 با شماره متریال 1.6511 و نام استاندارد 36CrNiMo4 یکی از گریدهای این خانواده است. این فولاد دارای کربن متوسط و مقادیر مشخصی از نیکل، کروم و مولیبدن است.
VCN100 پس از عملیات حرارتی می تواند ترکیب مناسبی از استحکام و چقرمگی ایجاد کند. به همین علت در ساخت قطعاتی که تحت تنش های مکانیکی متوسط تا زیاد قرار دارند مورد استفاده قرار می گیرد.
ترکیب شیمیایی استاندارد 36CrNiMo4 شامل حدود 0.32 تا 0.40 درصد کربن، 0.90 تا 1.20 درصد کروم، 0.90 تا 1.20 درصد نیکل و 0.15 تا 0.30 درصد مولیبدن است.
از مهم ترین ویژگی های فولاد VCN100 می توان به موارد زیر اشاره کرد:
VCN100 در تولید انواع شفت، محور، چرخ دنده، قطعات ماشین آلات و قطعات مهندسی تحت بار کاربرد دارد.
فولاد VCN150 که با شماره متریال 1.6582 و نام 34CrNiMo6 شناخته می شود، یکی از پرکاربردترین انواع فولاد VCN است. این گرید از نظر مقدار عناصر آلیاژی در سطح بالاتری نسبت به VCN100 قرار می گیرد و در نتیجه سختی پذیری و توانایی تحمل بارهای سنگین در آن مطلوب است.
مقدار کربن 34CrNiMo6 طبق داده های استاندارد حدود 0.30 تا 0.38 درصد است. همچنین حدود 1.30 تا 1.70 درصد کروم، 1.30 تا 1.70 درصد نیکل و 0.15 تا 0.30 درصد مولیبدن دارد.
ترکیب نیکل، کروم و مولیبدن باعث شده است VCN150 دارای ویژگی هایی مانند موارد زیر باشد:
34CrNiMo6 به صورت گسترده برای قطعات تحت بار زیاد از جمله محورهای بزرگ، اجزای ماشین آلات، ابزارها و اتصال دهنده های پر استحکام مورد استفاده قرار می گیرد.
فولاد VCN200 با شماره متریال 1.6580 و نام استاندارد 30CrNiMo8 یکی دیگر از فولادهای پر استحکام این خانواده است. درصد بالاتر نیکل و کروم در این گرید سبب ایجاد سختی پذیری بسیار خوب و خواص مکانیکی مناسب در قطعات سنگین می شود.
ترکیب استاندارد 30CrNiMo8 شامل حدود 0.26 تا 0.34 درصد کربن، 1.80 تا 2.20 درصد کروم، 1.80 تا 2.20 درصد نیکل و 0.30 تا 0.50 درصد مولیبدن است.
VCN200 معمولا زمانی مورد توجه قرار می گیرد که قطعه به ترکیبی از استحکام زیاد، چقرمگی و سختی پذیری بالا نیاز داشته باشد.
مهم ترین ویژگی های فولاد VCN200 عبارتند از:
این فولاد در ساخت شفت ها، محورهای سنگین، قطعات ماشین آلات، قطعات صنایع خودرو و تجهیزات مهندسی پر تنش کاربرد دارد. استانداردهای فنی نیز 30CrNiMo8 را فولادی با سختی پذیری بسیار بالا معرفی می کنند.

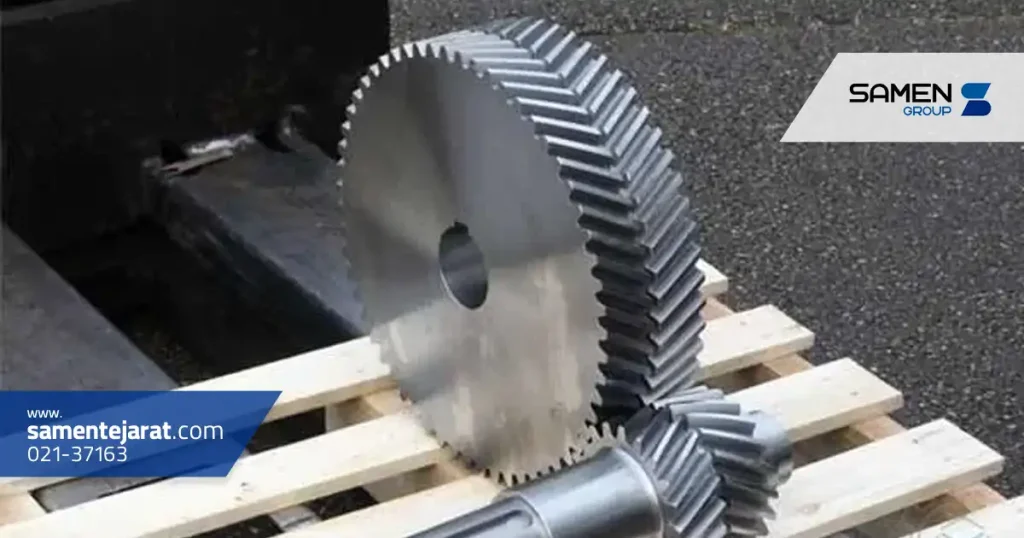

یکی از مهم ترین عوامل در انتخاب بین انواع فولاد VCN، بررسی آنالیز شیمیایی آنها است. هرچه میزان عناصر آلیاژی مانند نیکل، کروم و مولیبدن تغییر کند، سختی پذیری، استحکام، چقرمگی و رفتار فولاد در عملیات حرارتی نیز تغییر خواهد کرد.
جدول زیر مقایسه کلی ترکیب شیمیایی سه گرید رایج را نشان می دهد:
| گرید | نام استاندارد | کربن C | کروم Cr | نیکل Ni | مولیبدن Mo |
| VCN100 | 36CrNiMo4 / 1.6511 | 0.32 تا 0.40٪ | 0.90 تا 1.20٪ | 0.90 تا 1.20٪ | 0.15 تا 0.30٪ |
| VCN150 | 34CrNiMo6 / 1.6582 | 0.30 تا 0.38٪ | 1.30 تا 1.70٪ | 1.30 تا 1.70٪ | 0.15 تا 0.30٪ |
| VCN200 | 30CrNiMo8 / 1.6580 | 0.26 تا 0.34٪ | 1.80 تا 2.20٪ | 1.80 تا 2.20٪ | 0.30 تا 0.50٪ |
مقادیر جدول بر اساس مشخصات استاندارد این سه گرید ارائه شده اند و ممکن است بر اساس استاندارد محصول، کارخانه تولید کننده و شرایط سفارش، حدود مجاز جزئی متفاوت باشد.
نقش مهم ترین عناصر موجود در آنالیز فولاد VCN را می توان به شکل زیر توضیح داد:
کربن: مهم ترین عنصر موثر بر سختی و استحکام فولاد است. افزایش کربن معمولا سختی قابل دستیابی را افزایش می دهد، اما می تواند روی جوش پذیری و چقرمگی نیز تاثیر بگذارد.
کروم: باعث افزایش سختی پذیری و مقاومت سایشی می شود و به فولاد اجازه می دهد پس از عملیات حرارتی به خواص مکانیکی مطلوب برسد.
نیکل: نقش مهمی در افزایش چقرمگی و مقاومت در برابر ضربه دارد و به ویژه در قطعاتی که تحت بارهای دینامیکی قرار دارند اهمیت پیدا می کند.
مولیبدن: سختی پذیری را افزایش می دهد و به حفظ استحکام و پایداری ساختار فولاد در فرآیند عملیات حرارتی کمک می کند.
منگنز و سیلیسیم: در مقادیر کنترل شده به استحکام، فرآیند تولید و خواص مکانیکی فولاد کمک می کنند.
مهم ترین تفاوت انواع فولاد VCN در میزان عناصر آلیاژی و در نتیجه سختی پذیری و رفتار مکانیکی آنها است.
VCN100 یا 1.6511 مقدار کمتری نیکل و کروم نسبت به دو گرید دیگر دارد. این فولاد برای بسیاری از قطعات مهندسی که نیازمند استحکام و چقرمگی مناسب هستند گزینه قابل استفاده ای محسوب می شود.
VCN150 یا 1.6582 دارای مقدار بیشتری نیکل و کروم است و سختی پذیری و استحکام مناسبی برای قطعات تحت بار بالا فراهم می کند. این گرید به دلیل تعادل مناسب میان خواص مکانیکی، کاربرد گسترده ای در صنایع ماشین سازی و ساخت قطعات سنگین دارد.
VCN200 یا 1.6580 مقدار بالاتری از نیکل، کروم و مولیبدن دارد. این ویژگی باعث سختی پذیری بسیار خوب آن می شود و استفاده از آن را در قطعات بزرگ و تحت تنش شدید امکان پذیر می کند.
به صورت خلاصه:
| ویژگی | VCN100 | VCN150 | VCN200 |
| شماره متریال | 1.6511 | 1.6582 | 1.6580 |
| نام استاندارد | 36CrNiMo4 | 34CrNiMo6 | 30CrNiMo8 |
| مقدار عناصر آلیاژی | کمتر | متوسط | بیشتر |
| سختی پذیری | مناسب | بالا | بسیار بالا |
| چقرمگی | خوب | بسیار خوب | بسیار خوب |
| کاربرد عمومی | قطعات مهندسی | قطعات پر تنش | قطعات سنگین و پر تنش |
نکته مهم این است که نمی توان تنها با مشاهده عدد 100، 150 یا 200 درباره مناسب بودن فولاد برای یک قطعه تصمیم گرفت. ابعاد قطعه، نوع بارگذاری، عملیات حرارتی، دمای کار، عمر خستگی و الزامات نقشه مهندسی باید همزمان بررسی شوند.

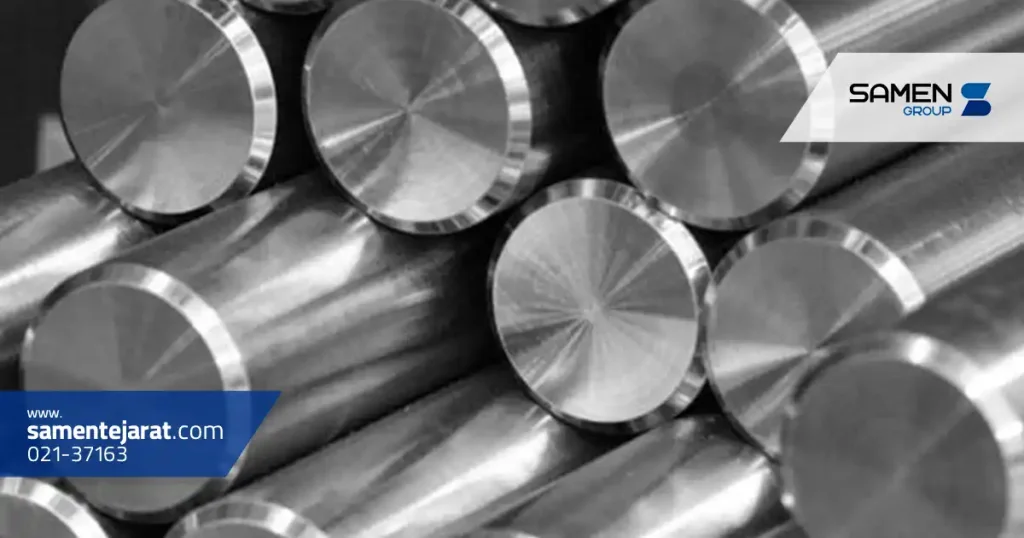

به دلیل خواص مکانیکی مطلوب، کاربرد فولاد VCN به صنایع مختلف محدود نمی شود. این فولادها به ویژه در ساخت قطعاتی مورد استفاده قرار می گیرند که باید تنش زیاد، ضربه یا بارهای متناوب را تحمل کنند.
مهم ترین کاربردهای فولاد VCN عبارتند از:
برای مثال، 34CrNiMo6 در ساخت محورهای بزرگ، قطعات ماشین، ابزار و اتصال دهنده های پر استحکام استفاده می شود. 30CrNiMo8 نیز برای قطعات بسیار پر تنش در صنایع خودرو و مهندسی مکانیک کاربرد دارد.
انتخاب گرید مناسب باید بر اساس طراحی قطعه انجام شود. استفاده از گرید با آلیاژ بالاتر همیشه به معنای انتخاب بهتر نیست؛ زیرا هزینه مواد اولیه، ماشین کاری، عملیات حرارتی و شرایط ساخت نیز باید در تصمیم گیری لحاظ شوند.
یکی از ویژگی های مهم فولاد VCN قابلیت عملیات حرارتی است. خواص نهایی این فولادها ارتباط مستقیمی با روش عملیات حرارتی، دمای آستنیته کردن، محیط کوئنچ و دمای تمپر دارد.
فرآیندهای مهم عملیات حرارتی فولاد VCN شامل موارد زیر هستند:
آنیل کاری: برای کاهش سختی، کاهش تنش های داخلی و بهبود قابلیت ماشین کاری استفاده می شود.
سخت کاری: فولاد تا دمای مناسب آستنیته گرم شده و سپس با محیطی مانند روغن کوئنچ می شود. این فرآیند سختی و استحکام فولاد را افزایش می دهد.
تمپر یا برگشت: پس از سخت کاری انجام می شود تا تردی ناشی از کوئنچ کاهش پیدا کند و تعادل مناسب میان سختی، استحکام و چقرمگی ایجاد شود.
برای نمونه، دیتاشیت 34CrNiMo6 دمای سخت کاری حدود 830 تا 860 درجه سانتی گراد با کوئنچ در روغن و محدوده تمپر حدود 540 تا 660 درجه سانتی گراد را ذکر می کند.
برای فولاد 30CrNiMo8 نیز محدوده سخت کاری حدود 830 تا 860 درجه سانتی گراد گزارش شده و برای تمپر، بسته به خواص مورد نیاز، محدوده ای در حدود 540 تا 660 درجه سانتی گراد قابل استفاده است.
سختی نهایی فولاد VCN یک عدد ثابت نیست. عواملی مانند موارد زیر روی سختی نهایی تاثیر دارند:
به همین دلیل، برای قطعات حساس نباید عملیات حرارتی صرفا بر اساس یک عدد عمومی انجام شود و لازم است سیکل دقیق بر اساس استاندارد گرید، ابعاد قطعه و خواص مکانیکی مورد نیاز تعیین شود.
فولادهای VCN به دلیل ترکیب عناصر آلیاژی و قابلیت عملیات حرارتی، مزایای قابل توجهی دارند؛ با این حال محدودیت هایی نیز وجود دارد که پیش از انتخاب آنها باید در نظر گرفته شود.
مزایای فولاد VCN
یکی از مهم ترین مزایای این فولادها استحکام بالا پس از عملیات حرارتی است. این ویژگی استفاده از آنها را برای قطعات تحت بار سنگین امکان پذیر می کند.
چقرمگی مناسب مزیت مهم دیگری است. حضور نیکل کمک می کند قطعه علاوه بر استحکام، توانایی مناسبی برای تحمل ضربه و بارهای دینامیکی داشته باشد.
سختی پذیری بالا نیز باعث می شود بتوان در قطعات با ابعاد مختلف به ساختار و خواص مکانیکی مناسبی دست پیدا کرد. این ویژگی در VCN150 و به ویژه VCN200 اهمیت بیشتری دارد.
از دیگر مزایای فولاد VCN می توان به مقاومت مناسب در برابر خستگی، قابلیت استفاده برای قطعات مهندسی سنگین، امکان تنظیم خواص مکانیکی با عملیات حرارتی و عملکرد مطلوب در بارگذاری های ترکیبی اشاره کرد.
معایب فولاد VCN
یکی از محدودیت های این خانواده، مقاومت پایین در برابر خوردگی در مقایسه با فولادهای زنگ نزن است. وجود کروم در این فولادها به این معنی نیست که فولاد VCN یک فولاد ضد زنگ محسوب می شود. در محیط های خورنده ممکن است استفاده از پوشش های محافظ یا روش های کنترل خوردگی ضروری باشد.
جوشکاری این فولادها نیز نیاز به کنترل بیشتری نسبت به فولادهای ساده کم کربن دارد. بسته به گرید، ضخامت قطعه و روش جوشکاری، ممکن است پیش گرم، کنترل دمای بین پاسی و عملیات پس از جوش ضروری باشد.
همچنین قیمت فولادهای VCN به دلیل حضور عناصر آلیاژی مانند نیکل، کروم و مولیبدن معمولا از فولادهای ساده کربنی بیشتر است.
در مجموع، فولاد VCN زمانی انتخاب مناسبی است که استحکام، چقرمگی، سختی پذیری و مقاومت در برابر بارهای سنگین اهمیت بیشتری نسبت به هزینه اولیه ماده داشته باشد.
سوالات متداول
فولاد VCN نام رایج گروهی از فولادهای آلیاژی نیکل، کروم و مولیبدن قابل عملیات حرارتی است. این فولادها به دلیل استحکام، چقرمگی و سختی پذیری بالا در ساخت قطعات مهندسی و قطعات تحت تنش کاربرد دارند.
سه نوع شناخته شده در بازار ایران شامل VCN100، VCN150 و VCN200 است. VCN100 معمولا به فولاد 1.6511، VCN150 به فولاد 1.6582 و VCN200 به فولاد 1.6580 اشاره دارد.
VCN150 مقدار بیشتری نیکل و کروم نسبت به VCN100 دارد. به همین دلیل از سختی پذیری و قابلیت تحمل بار بالاتری برخوردار است و برای بسیاری از قطعات تحت تنش سنگین مورد استفاده قرار می گیرد.
VCN150 با شماره 1.6582 و نام 34CrNiMo6 شناخته می شود، در حالی که VCN200 دارای شماره 1.6580 و نام 30CrNiMo8 است. VCN200 میزان بیشتری نیکل، کروم و مولیبدن دارد و سختی پذیری آن بسیار بالا است.
این فولاد در ساخت شفت، محور، چرخ دنده، قطعات خودرو، ماشین آلات سنگین، سیستم های انتقال قدرت، قطعات فورج، اتصال دهنده های پر استحکام و دیگر قطعات تحت بارهای مکانیکی بالا استفاده می شود.
