دستگاه تولید ورق شیروانی یکی از تجهیزات مهم در صنایع فلزی و تولید مصالح ساختمانی است که برای فرم دهی ورق های فلزی و تبدیل آن ها به ورق های طرح دار و مناسب پوشش سقف مورد استفاده قرار می گیرد. با استفاده از این دستگاه می توان ورق های فلزی را در طرح ها و ابعاد مختلف تولید کرد و برای پوشش سقف سوله، ویلا، ساختمان، انبار، کارگاه و بسیاری از سازه های دیگر به کار برد.
افزایش استفاده از سقف های فلزی سبک و مقاوم باعث شده است که راه اندازی خط تولید ورق شیروانی برای بسیاری از فعالان حوزه آهن، ورق و تجهیزات ساختمانی مورد توجه قرار گیرد. انتخاب دستگاه مناسب می تواند علاوه بر افزایش سرعت تولید، کیفیت و یکنواختی محصول نهایی را نیز بهبود دهد.
در ادامه با دستگاه تولید ورق شیروانی، انواع، اجزا، کاربردها، مزایا، عوامل موثر بر قیمت و نکات مهم خرید آن آشنا می شویم.
بررسی قیمت ورق شیروانی در کنار هزینه خرید دستگاه و مواد اولیه، نقش مهمی در برآورد هزینه های تولید و میزان سودآوری این کسب و کار دارد.

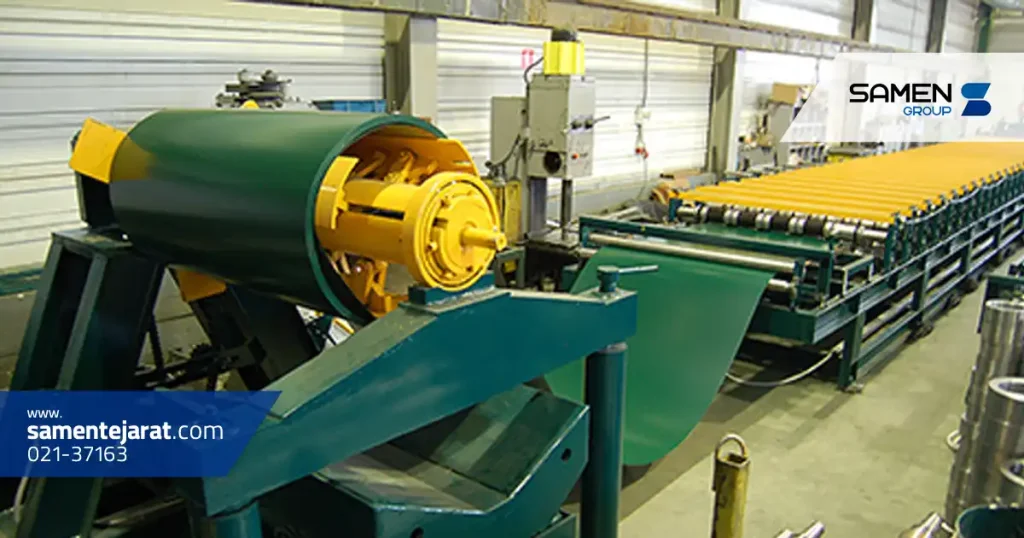

دستگاه تولید ورق شیروانی چیست؟
دستگاه تولید ورق شیروانی که در بسیاری از خطوط صنعتی با عنوان دستگاه رول فرمینگ ورق نیز شناخته می شود، تجهیزی است که ورق فلزی را از میان مجموعه ای از غلتک ها عبور می دهد تا ورق به تدریج به شکل و پروفیل مورد نظر تبدیل شود.
در این فرایند معمولا ورق های فلزی به صورت رول وارد دستگاه می شوند. ورق پس از باز شدن از رول، وارد بخش فرم دهی شده و با عبور از ایستگاه های مختلف، شکل نهایی خود را به دست می آورد. سپس سیستم برش، ورق فرم داده شده را در طول مورد نظر برش می دهد.
بسته به طراحی دستگاه و قالب های مورد استفاده، امکان تولید مدل های مختلف ورق شیروانی وجود دارد. طرح کرکره ای، ذوزنقه ای و شادولاین از جمله فرم هایی هستند که در بازار ورق های سقفی کاربرد زیادی دارند.
دستگاه های جدیدتر معمولا به سیستم کنترل مجهز هستند و اپراتور می تواند برخی پارامترهای تولید مانند طول ورق و تعداد قطعات مورد نیاز را تنظیم کند. میزان اتوماسیون و امکانات دستگاه نیز با توجه به مدل و سازنده متفاوت است.
انواع دستگاه تولید ورق شیروانی
دستگاه های تولید ورق شیروانی را می توان بر اساس نوع محصول، طراحی خط و میزان اتوماسیون به گروه های مختلف تقسیم کرد. هنگام انتخاب دستگاه باید ابتدا مشخص شود که قرار است چه نوع ورقی و با چه حجم تولیدی ساخته شود.
دستگاه رول فرمینگ کرکره ای: این دستگاه برای ایجاد فرم های موج دار روی ورق مورد استفاده قرار می گیرد. ورق کرکره ای از مدل های شناخته شده برای پوشش سقف و دیواره برخی سازه ها است.
دستگاه رول فرمینگ ذوزنقه ای: در این دستگاه سطح ورق به صورت موج ها و برجستگی های ذوزنقه ای شکل فرم داده می شود. ورق ذوزنقه ای به دلیل ساختار مناسب خود در پوشش سقف سوله ها، انبارها و ساختمان های صنعتی کاربرد گسترده ای دارد.
دستگاه تولید ورق شادولاین: این دستگاه برای تولید ورق هایی با پروفیل شادولاین طراحی شده است. این نوع ورق علاوه بر کاربرد ساختمانی، به دلیل ظاهر منظم و طراحی خاص خود برای برخی پروژه هایی که زیبایی ظاهری اهمیت بیشتری دارد نیز مورد استفاده قرار می گیرد.
دستگاه تولید ورق طرح سفال: دستگاه رول فرمینگ طرح سفال برای تولید ورق هایی با ظاهر مشابه سفال طراحی می شود. این محصولات بیشتر در سقف ویلاها، آلاچیق ها و ساختمان هایی با سقف شیب دار مورد استفاده قرار می گیرند.
از نظر عملکرد نیز دستگاه ها می توانند نیمه اتوماتیک یا اتوماتیک باشند. خطوط اتوماتیک معمولا دخالت اپراتور را کاهش داده و امکان کنترل بهتر فرایند تولید را فراهم می کنند. انتخاب میان مدل های مختلف باید بر اساس ظرفیت مورد نیاز، بودجه، نوع محصول و برنامه توسعه کسب و کار انجام شود.

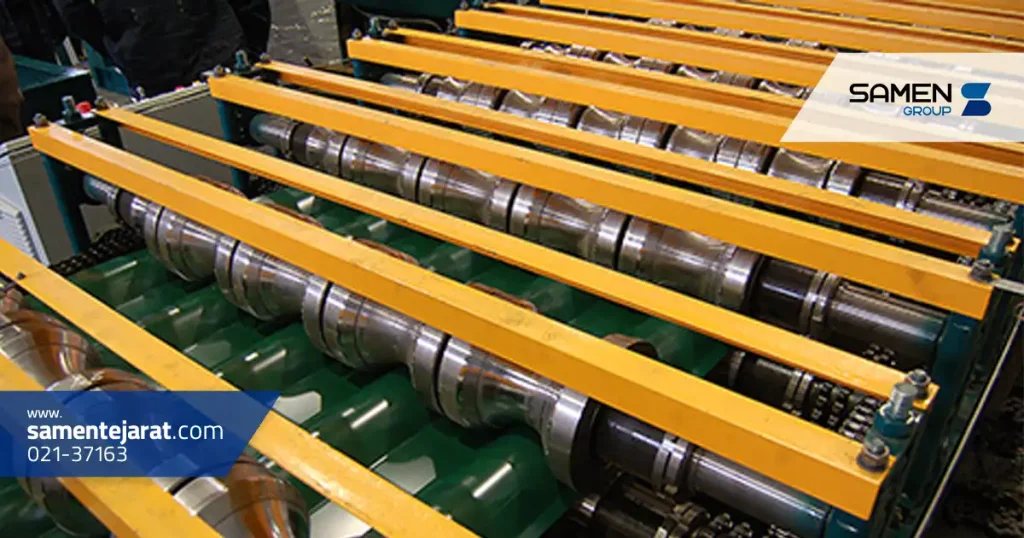

اجزای دستگاه تولید ورق شیروانی
دستگاه تولید ورق شیروانی از چند بخش اصلی تشکیل شده است که هر کدام وظیفه مشخصی در فرایند تولید دارند. کیفیت و هماهنگی این اجزا تاثیر مستقیمی بر عملکرد خط و کیفیت محصول نهایی دارد.
رول گیر یا کویل گیر: رول ورق فلزی روی این قسمت قرار می گیرد تا ورق به شکل کنترل شده وارد خط تولید شود. ظرفیت وزنی و ابعاد قابل پشتیبانی رول گیر باید متناسب با رول های مصرفی انتخاب شود.
سیستم هدایت ورق: وظیفه این بخش هدایت صحیح ورق به داخل ایستگاه های فرم دهی است. تنظیم مناسب سیستم هدایت می تواند از حرکت نامناسب ورق و ایجاد خطا در فرم نهایی جلوگیری کند.
غلتک های فرم دهی: یکی از مهم ترین اجزای دستگاه، مجموعه غلتک هایی است که به صورت مرحله ای شکل مورد نظر را روی ورق ایجاد می کنند. طراحی، جنس و دقت ساخت غلتک ها نقش مهمی در کیفیت ورق تولید شده دارند.
شاسی دستگاه: تمام بخش های اصلی دستگاه روی شاسی نصب می شوند. استحکام مناسب شاسی به حفظ پایداری و دقت تجهیزات در زمان کار کمک می کند.
سیستم انتقال قدرت: موتور، گیربکس و سایر اجزای انتقال قدرت نیروی لازم برای حرکت غلتک ها و عبور ورق از خط را تامین می کنند.
سیستم برش: پس از فرم دهی، ورق باید در طول تعیین شده برش داده شود. نوع سیستم برش می تواند با توجه به طراحی خط متفاوت باشد.
تابلو برق و سیستم کنترل: در دستگاه های مجهز به سیستم کنترل اتوماتیک، اپراتور می تواند تنظیماتی مانند طول و تعداد قطعات را وارد کند. تجهیزات کنترلی مناسب می توانند کاربری دستگاه را ساده تر و کنترل فرایند تولید را دقیق تر کنند.
کاربرد دستگاه تولید ورق شیروانی
اصلی ترین کاربرد دستگاه تولید ورق شیروانی، فرم دهی ورق های فلزی برای استفاده در پوشش سقف و بخش های مختلف سازه است. محصول تولید شده توسط این دستگاه در پروژه های ساختمانی، صنعتی و حتی برخی سازه های کشاورزی کاربرد دارد.
ورق های تولید شده با دستگاه رول فرمینگ می توانند برای پوشش سقف سوله های صنعتی، انبارها، سالن های تولید، پارکینگ ها، ویلاها، آلاچیق ها، ساختمان های پیش ساخته و سازه های سبک مورد استفاده قرار گیرند.
همچنین از برخی مدل های ورق فرم داده شده برای پوشش دیواره سازه ها و نمای پروژه های صنعتی استفاده می شود. تنوع قالب ها و پروفیل های قابل تولید باعث شده است دستگاه تولید ورق شیروانی برای مجموعه هایی که در حوزه تولید و فروش مصالح ساختمانی و محصولات فلزی فعالیت دارند، یک تجهیز کاربردی باشد.
البته کاربرد دقیق هر خط تولید به نوع قالب، مشخصات فنی دستگاه و ضخامت و جنس ورق قابل پردازش بستگی دارد.

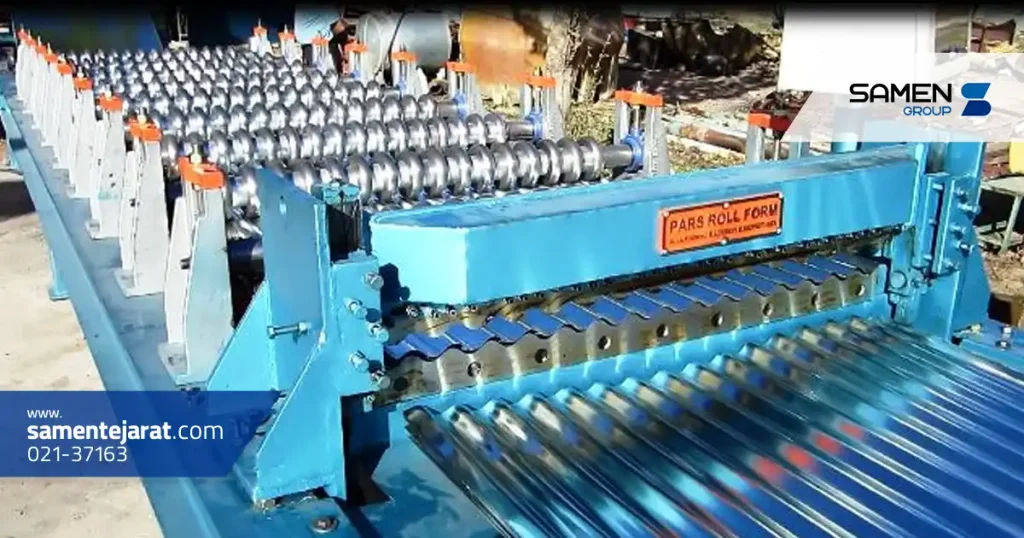

مزایای دستگاه تولید ورق شیروانی
استفاده از دستگاه تولید ورق شیروانی می تواند فرایند فرم دهی ورق را سریع تر، منظم تر و قابل کنترل تر کند. یکی از مهم ترین مزایای این تجهیزات، امکان تولید مستمر محصول با فرم و ابعاد مشخص است.
از دیگر مزایای دستگاه تولید ورق شیروانی می توان به موارد زیر اشاره کرد:
امکان تولید ورق در طول های مختلف بر اساس سفارش مشتری
افزایش سرعت فرم دهی در مقایسه با روش های سنتی
دستیابی به فرم یکنواخت در صورت تنظیم صحیح دستگاه
امکان تولید طرح های مختلف با استفاده از خطوط و قالب های متناسب
کاهش نیاز به عملیات دستی در دستگاه های اتوماتیک
امکان برنامه ریزی تولید بر اساس تعداد و طول قطعات
مناسب بودن برای تولید محصولات مورد استفاده در پروژه های ساختمانی و صنعتی
میزان بهره وری دستگاه به عواملی مانند کیفیت ساخت، سرعت خط، توان تجهیزات، مهارت اپراتور، کیفیت ورق اولیه و نگهداری صحیح دستگاه بستگی دارد. بنابراین هنگام ارزیابی مزایای یک دستگاه نباید صرفا سرعت اسمی آن را ملاک قرار داد.
قیمت دستگاه تولید ورق شیروانی
قیمت دستگاه تولید ورق شیروانی عدد ثابتی نیست و بر اساس مشخصات فنی و امکانات خط تولید تعیین می شود. به همین دلیل ممکن است دو دستگاه که برای تولید یک مدل ورق طراحی شده اند، قیمت های متفاوتی داشته باشند.
یکی از عوامل مهم در تعیین قیمت، نوع دستگاه و طرح ورق خروجی است. برای مثال ساختار خط تولید ورق طرح سفال می تواند با دستگاه تولید ورق ذوزنقه ای متفاوت باشد و همین موضوع روی قیمت نهایی تجهیزات تاثیر می گذارد.
تعداد ایستگاه های فرم دهی نیز اهمیت زیادی دارد. تعداد و طراحی ایستگاه ها با پروفیل مورد نظر، ضخامت ورق و مشخصات مهندسی خط ارتباط دارد.
کیفیت غلتک ها، شفت ها و شاسی از دیگر عوامل موثر بر قیمت دستگاه تولید ورق شیروانی است. نوع متریال، دقت ماشین کاری و کیفیت ساخت قطعات می توانند هم بر قیمت اولیه و هم بر دوام دستگاه تاثیرگذار باشند.
علاوه بر این، توان موتور و گیربکس، نوع سیستم برش، ظرفیت رول گیر، سرعت خط، سیستم کنترل، سطح اتوماسیون و خدمات نصب و راه اندازی نیز می توانند قیمت نهایی را تغییر دهند.
در زمان مقایسه قیمت دستگاه تولید ورق شیروانی بهتر است مشخصات فنی دستگاه ها به صورت دقیق بررسی شود. خرید یک دستگاه صرفا به دلیل قیمت پایین تر ممکن است در بلند مدت هزینه های تعمیر، توقف تولید یا افت کیفیت محصول را افزایش دهد.
برای دریافت قیمت دقیق، معمولا لازم است نوع ورق مورد نظر، ضخامت ورق ورودی، عرض ورق، ظرفیت تولید و امکانات مورد نیاز خط مشخص شود تا دستگاه مناسب بر اساس نیاز خریدار پیشنهاد شود.
نکات مهم در خرید دستگاه تولید ورق شیروانی
خرید دستگاه تولید ورق شیروانی یک سرمایه گذاری صنعتی است و انتخاب اشتباه می تواند هزینه های قابل توجهی ایجاد کند. به همین دلیل بهتر است پیش از خرید، نیازهای خط تولید به طور دقیق مشخص شوند.
در قدم اول، نوع محصول نهایی را تعیین کنید. مشخص کنید قصد تولید ورق کرکره ای، ذوزنقه ای، شادولاین، طرح سفال یا مدل دیگری را دارید. طراحی دستگاه و مجموعه غلتک ها باید متناسب با پروفیل مورد نظر باشد.
سپس محدوده ضخامت و جنس ورق قابل پردازش را بررسی کنید. دستگاه باید برای مشخصات مواد اولیه ای که قرار است در خط تولید استفاده شوند طراحی شده باشد.
سرعت تولید نیز باید متناسب با ظرفیت مورد انتظار کسب و کار انتخاب شود. سرعت بالاتر همیشه به معنای انتخاب بهتر نیست؛ کیفیت فرم دهی، توان خط و هماهنگی سیستم برش نیز اهمیت دارند.
در مرحله بعد کیفیت غلتک ها، شفت ها، یاتاقان ها، شاسی، موتور، گیربکس و سیستم برش را بررسی کنید. همچنین درباره قطعات مصرفی و امکان تامین قطعات یدکی اطلاعات بگیرید.
سیستم کنترل دستگاه نیز اهمیت زیادی دارد. در خطوط اتوماتیک بهتر است نحوه تنظیم طول، تعداد تولید، توقف دستگاه و مدیریت خطاها بررسی شود تا اپراتور بتواند به راحتی با تجهیزات کار کند.
در نهایت، گارانتی، نصب، آموزش، خدمات پس از فروش و تامین قطعات را در کنار قیمت دستگاه بررسی کنید. مقایسه چند دستگاه تنها بر اساس قیمت اولیه تصویر دقیقی از هزینه واقعی خرید ارائه نمی دهد. دستگاهی که از پشتیبانی فنی و قطعات در دسترس برخوردار باشد، می تواند ریسک توقف خط تولید را کاهش دهد.
سوالات متداول
دستگاه تولید ورق شیروانی چه کاری انجام می دهد؟
این دستگاه ورق فلزی را با عبور دادن از مجموعه ای از غلتک ها به پروفیل مورد نظر تبدیل می کند. محصول نهایی معمولا برای پوشش سقف، دیواره سوله، ویلا، انبار و سایر سازه ها استفاده می شود.
چه ورق هایی را می توان با دستگاه تولید ورق شیروانی فرم داد؟
این موضوع به مشخصات فنی دستگاه بستگی دارد. ورق های گالوانیزه و ورق های رنگی از مواد اولیه رایج در تولید ورق های شیروانی هستند، اما ضخامت و عرض قابل پردازش باید با ظرفیت دستگاه مطابقت داشته باشد.
دستگاه رول فرمینگ ورق شیروانی اتوماتیک بهتر است یا نیمه اتوماتیک؟
انتخاب بین این دو به ظرفیت تولید، بودجه و نیاز مجموعه بستگی دارد. دستگاه های اتوماتیک معمولا کنترل بیشتری روی فرایند تولید فراهم می کنند و برای خطوطی که به تولید مستمر نیاز دارند گزینه مناسبی هستند.
قیمت دستگاه تولید ورق شیروانی چقدر است؟
قیمت دستگاه به عواملی مانند نوع پروفیل، تعداد ایستگاه های فرم دهی، کیفیت قطعات، سیستم برش، موتور و گیربکس، سرعت تولید و سطح اتوماسیون بستگی دارد. برای اعلام قیمت دقیق باید مشخصات مورد نیاز خط تولید تعیین شود.
