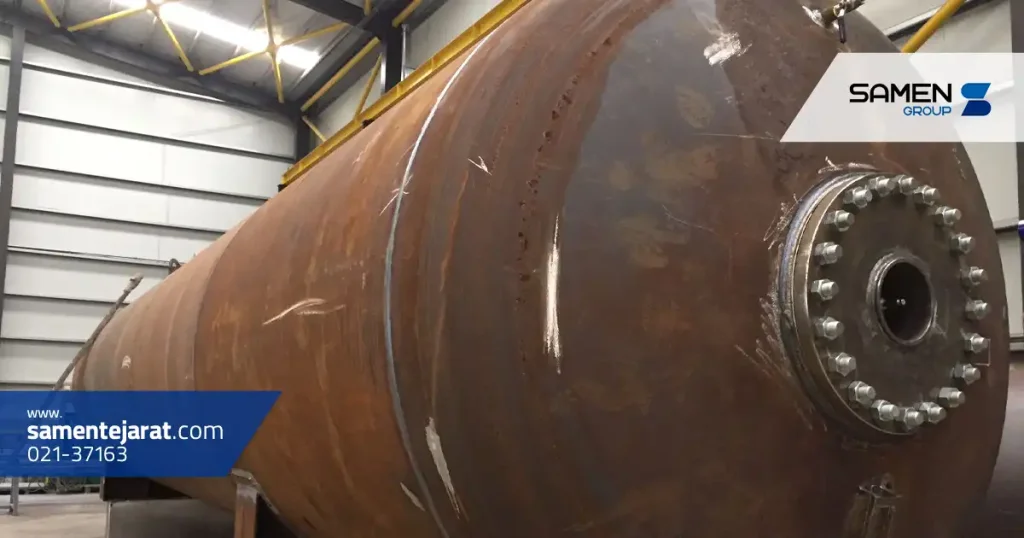

مخازن نگهداری گاز مایع یا LPG به دلیل قرار گرفتن در معرض فشار داخلی، تغییرات دما و شرایط محیطی مختلف، باید از متریالی ساخته شوند که استحکام، چقرمگی و قابلیت جوشکاری مناسبی داشته باشد. به همین دلیل، انتخاب ورق مخزن LPG یکی از مهم ترین مراحل طراحی و ساخت این تجهیزات تحت فشار است و نمی توان تنها بر اساس قیمت یا ضخامت ورق درباره آن تصمیم گرفت.
ورق مورد استفاده برای مخزن گاز مایع باید با فشار و دمای طراحی مخزن سازگار باشد و الزامات استانداردهای مربوط به مخازن تحت فشار را تامین کند. ورق A516 و برخی ورق های مخزنی خانواده P از گزینه هایی هستند که بسته به طراحی، استاندارد ساخت و شرایط کاری می توانند در تجهیزات و مخازن تحت فشار مورد استفاده قرار گیرند.
در ادامه بررسی می کنیم که ورق مناسب مخزن LPG باید چه ویژگی هایی داشته باشد، چه گریدهایی برای این کاربرد مطرح هستند و هنگام انتخاب ضخامت و خرید ورق باید به چه نکاتی توجه کرد.
بررسی قیمت ورق در کنار گرید، ضخامت، استاندارد تولید و مشخصات فنی، یکی از نکات مهم هنگام خرید ورق مناسب برای ساخت مخازن LPG است.
مخزن LPG معمولا برای نگهداری پروپان، بوتان یا ترکیبی از این گازهای مایع طراحی می شود. وجود فشار داخلی به این معناست که بدنه مخزن باید بتواند تنش های ایجاد شده در شرایط بهره برداری را با حاشیه ایمنی مورد نیاز تحمل کند. بنابراین، ورقی که برای ساخت چنین مخزنی انتخاب می شود باید مجموعه ای از خواص مکانیکی، متالورژیکی و ساختی مناسب را ارائه دهد.
استحکام تسلیم و استحکام کششی مناسب از ویژگی های مهم ورق مخزن LPG هستند. مقادیر این خواص باید با محاسبات طراحی و الزامات استاندارد مورد استفاده در پروژه هماهنگ باشند.
چقرمگی مناسب نیز اهمیت زیادی دارد. ورق باید در دمای طراحی مخزن عملکرد قابل قبولی داشته باشد و در صورت الزام کد طراحی، مقاومت آن در برابر شکست ترد از طریق آزمون های مرتبط ارزیابی شود. این موضوع به خصوص در محیط های سرد یا کاربردهایی که احتمال کاهش دمای مخزن وجود دارد، اهمیت بیشتری پیدا می کند.
قابلیت جوشکاری ویژگی مهم دیگری است. بخش های مختلف مخزن از طریق فرایندهای ساخت و جوشکاری به یکدیگر متصل می شوند؛ بنابراین ترکیب شیمیایی و خواص ورق باید امکان اجرای جوش با کیفیت و مطابق دستورالعمل جوشکاری تایید شده را فراهم کند.
یکنواختی ضخامت، کیفیت سطح، قابلیت شکل دهی، امکان ردیابی محصول و ارائه گواهی معتبر مشخصات متریال نیز در انتخاب ورق اهمیت دارند. در پروژه های حساس، صرف درج نام یک گرید روی فاکتور برای تایید ورق کافی نیست و مشخصات واقعی محصول باید با مدارک فنی آن مطابقت داشته باشد.
انتخاب نوع ورق برای ساخت مخزن LPG به عواملی مانند کد طراحی، فشار طراحی، حداقل و حداکثر دمای طراحی، ظرفیت مخزن، نوع ساخت و الزامات پروژه بستگی دارد. به همین دلیل نمی توان یک گرید مشخص را برای تمام مخازن LPG بهترین گزینه دانست.
با این حال، ورق های فولادی مخصوص مخازن تحت فشار در استانداردهای مختلف، از مهم ترین گزینه هایی هستند که طراحان بر اساس شرایط پروژه بررسی می کنند.

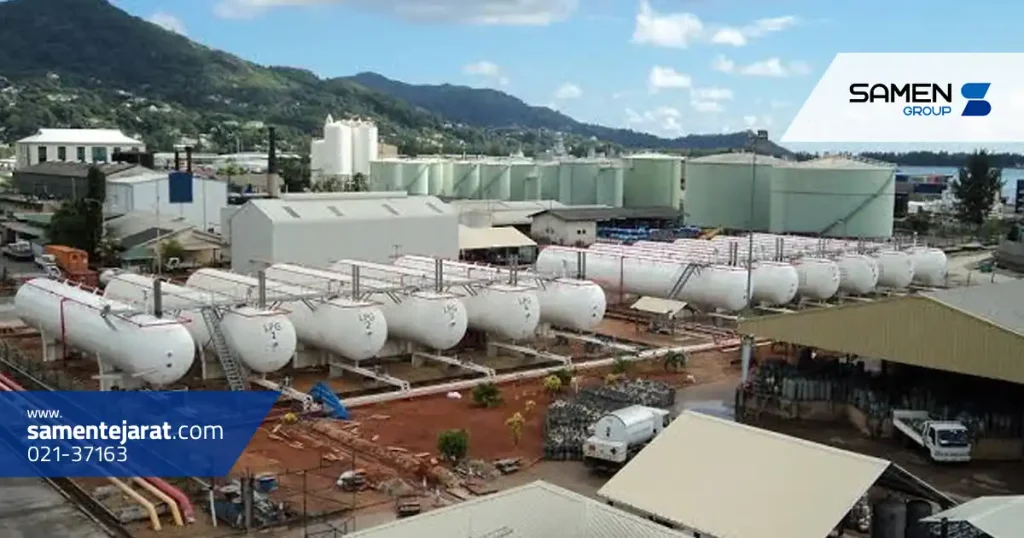

ورق A516
ورق A516 یک ورق فولادی کربنی مخصوص صفحات مخازن تحت فشار است و در گریدهای مختلفی از جمله Grade 55، Grade 60، Grade 65 و Grade 70 عرضه می شود. در میان این گریدها، A516 Grade 70 یکی از شناخته شده ترین گزینه ها در صنایع مرتبط با تجهیزات تحت فشار است.
A516 Gr 70 ترکیبی مناسب از استحکام، چقرمگی و قابلیت جوشکاری ارائه می دهد و به همین دلیل در ساخت انواع مخازن و تجهیزات تحت فشار کاربرد گسترده ای دارد. با این حال، استفاده از آن برای یک مخزن LPG مشخص باید بر اساس محاسبات مهندسی و الزامات کد طراحی تایید شود.
در زمان تهیه ورق A516 برای ساخت مخزن، علاوه بر گرید باید به وضعیت تحویل ورق، ضخامت، ترکیب شیمیایی، خواص مکانیکی و الزامات آزمون ضربه توجه کرد. بسته به ضخامت و شرایط پروژه، ممکن است استفاده از ورق با شرایط تحویل خاص مانند نرماله شده مورد نیاز باشد.
نکته مهم این است که انتخاب بین گریدهای مختلف A516 صرفا با مقایسه استحکام آنها انجام نمی شود. شرایط طراحی و ساخت، قابلیت جوشکاری، دمای کاری و الزامات کد همگی باید در این تصمیم لحاظ شوند.
ورق های مخزنی خانواده P
در کنار ورق های ASTM، استاندارد EN نیز گریدهای متعددی برای کاربردهای تحت فشار تعریف کرده است. بخشی از این محصولات با نام ورق های مخزنی خانواده P شناخته می شوند. گریدهایی مانند P265GH، P355GH و برخی گریدهای دیگر این خانواده در ساخت تجهیزات تحت فشار و صنایع مرتبط مورد استفاده قرار می گیرند.
برای مثال، P265GH یک فولاد مخصوص کاربردهای تحت فشار است که قابلیت جوشکاری و خواص مکانیکی مناسبی برای بسیاری از تجهیزات تحت فشار دارد. P355GH نیز به دلیل سطح استحکام بالاتر در برخی طراحی ها مورد توجه قرار می گیرد.
البته خانواده P تنها به این دو گرید محدود نمی شود و استانداردهای اروپایی، فولادهای مختلفی را برای شرایط دمایی و کاری متفاوت تعریف کرده اند. بنابراین، عبارت «ورق خانواده P» به تنهایی برای انتخاب متریال مخزن LPG کافی نیست و باید شماره دقیق استاندارد، گرید فولاد، شرایط تحویل و الزامات طراحی مشخص شوند.
در پروژه ای که بر اساس استانداردهای ASTM و ASME طراحی شده است، استفاده از A516 می تواند گزینه متداولی باشد؛ در حالی که در پروژه های مبتنی بر استانداردهای اروپایی، گریدهای مناسب خانواده P بر اساس استاندارد مربوطه بررسی می شوند. جایگزینی این ورق ها با یکدیگر نیز باید با تایید مهندسی انجام شود و نمی توان تنها بر اساس شباهت استحکام مکانیکی آنها را معادل یکدیگر در نظر گرفت.
استانداردها نقش اساسی در طراحی، انتخاب متریال، ساخت، جوشکاری، بازرسی و آزمون مخازن LPG دارند. نکته مهم این است که باید میان استاندارد خود ورق و کد طراحی و ساخت مخزن تفاوت قائل شد.
برای مثال، ASTM A516/A516M مشخصات ورق فولادی کربنی مورد استفاده برای مخازن تحت فشار در سرویس های دمای متوسط و پایین تر را تعیین می کند. در مقابل، ASME BPVC Section VIII یکی از کدهای شناخته شده برای طراحی و ساخت مخازن تحت فشار است. در پروژه های اروپایی نیز استانداردهایی مانند EN 10028 برای محصولات فولادی تخت مخصوص کاربردهای تحت فشار مطرح هستند.
بسته به نوع و محل نصب مخزن LPG، استانداردها و مقررات دیگری نیز ممکن است بر طراحی، ساخت، نصب و بهره برداری از مخزن حاکم باشند. بنابراین انتخاب استاندارد مناسب باید در همان ابتدای پروژه و توسط طراح یا مهندس مسئول مشخص شود.
در بررسی ورق بهتر است مواردی مانند استاندارد تولید، شماره ذوب یا Heat Number، آنالیز شیمیایی، خواص مکانیکی، وضعیت عملیات حرارتی و نتایج آزمون های مورد نیاز با مدارک فنی محصول تطبیق داده شوند.
به بیان ساده، عبارت هایی مانند «ورق مخزنی» یا «ورق مناسب LPG» به تنهایی تضمین کننده مناسب بودن محصول نیستند. ورق باید دقیقا با مشخصات متریال تعریف شده در طراحی و الزامات کد ساخت مطابقت داشته باشد.

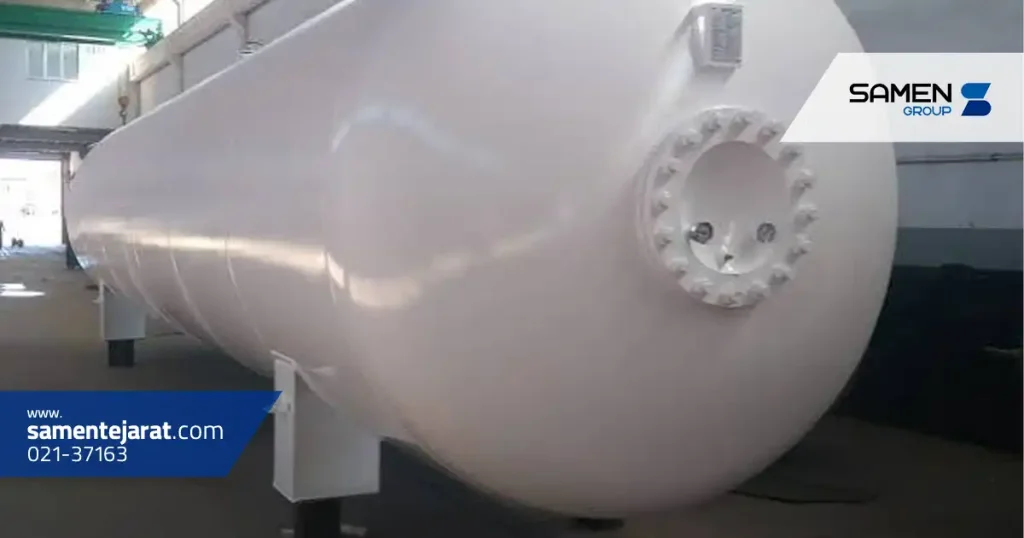

یکی از اشتباهات رایج هنگام انتخاب ورق مخزن LPG، تعیین ضخامت صرفا بر اساس ظرفیت یا ابعاد مخزن است. ضخامت ورق مخزن LPG باید بر اساس محاسبات مهندسی و کد طراحی تعیین شود و نمی توان برای تمام مخازن یک عدد ثابت پیشنهاد کرد.
فشار طراحی یکی از مهم ترین پارامترهای این محاسبات است. هرچه فشار طراحی بیشتر باشد، تنش ایجاد شده در جداره مخزن نیز اهمیت بیشتری پیدا می کند و ممکن است به ضخامت بالاتر یا متریالی با خواص مکانیکی متفاوت نیاز باشد.
قطر مخزن نیز مستقیما در محاسبات تاثیر دارد. دو مخزن با فشار کاری یکسان اما قطرهای متفاوت، الزاما به ورق با ضخامت یکسان نیاز ندارند.
از دیگر عوامل موثر می توان به تنش مجاز متریال در دمای طراحی، راندمان اتصال جوشی، میزان خوردگی مجاز یا Corrosion Allowance، تلرانس ضخامت ورق، بارهای خارجی و الزامات کد طراحی اشاره کرد. برای قسمت های مختلف مخزن مانند پوسته و عدسی ها نیز ممکن است روابط طراحی متفاوتی اعمال شود.
در نتیجه، عبارتی مانند «مخزن LPG ده هزار لیتری به چه ضخامت ورقی نیاز دارد؟» بدون داشتن اطلاعات طراحی پاسخ مهندسی دقیقی ندارد. ظرفیت مخزن تنها یکی از داده های اولیه است و ضخامت نهایی باید توسط طراح واجد صلاحیت و مطابق استاندارد محاسبه شود.
خرید ورق برای مخزن تحت فشار با خرید ورق برای بسیاری از سازه های عمومی متفاوت است. در این کاربرد، کیفیت و قابلیت ردیابی متریال مستقیما با ایمنی و قابلیت اطمینان تجهیز ارتباط دارند. بنابراین پیش از سفارش بهتر است چند موضوع مهم بررسی شود.
گرید را دقیق سفارش دهید. برای مثال، عنوان کلی A516 کافی نیست و باید گرید مورد نیاز مانند A516 Gr 70، ضخامت، ابعاد و شرایط تحویل مشخص شود.
استاندارد و مشخصات فنی پروژه را ملاک قرار دهید. انتخاب ورق صرفا بر اساس موجودی بازار یا پیشنهاد فروشنده می تواند باعث مغایرت متریال با طراحی مخزن شود.
گواهی متریال را بررسی کنید. مدارک متریال باید امکان بررسی و ردیابی مشخصات ورق را فراهم کنند. اطلاعاتی مانند شماره ذوب، ترکیب شیمیایی، خواص مکانیکی و آزمون های انجام شده اهمیت دارند.
شرایط تحویل و عملیات حرارتی را کنترل کنید. در برخی پروژه ها وضعیت تحویل ورق و انجام عملیات حرارتی مشخص می تواند جزو الزامات طراحی یا خرید باشد.
الزامات آزمون ضربه را نادیده نگیرید. نیاز به آزمون ضربه و دمای انجام آن باید بر اساس کد، ضخامت، متریال و حداقل دمای طراحی بررسی شود.
به قابلیت جوشکاری توجه کنید. انتخاب الکترود یا سیم جوش، پیش گرم، دمای بین پاسی، عملیات حرارتی پس از جوشکاری و سایر متغیرهای جوش باید در قالب دستورالعمل های تایید شده و متناسب با متریال و کد ساخت تعیین شوند.
قیمت را تنها معیار انتخاب قرار ندهید. ورقی که قیمت پایین تری دارد اما مدارک فنی معتبر، قابلیت ردیابی یا مشخصات مورد نیاز پروژه را ندارد، انتخاب مناسبی برای یک تجهیز تحت فشار نیست.
در نهایت، بهتر است پیش از ثبت سفارش، مشخصات ورق مورد نیاز از روی نقشه ها، دیتاشیت و Material Specification پروژه استخراج شود. این کار احتمال خرید گرید یا ضخامت اشتباه را به میزان قابل توجهی کاهش می دهد.
برای انتخاب بهترین ورق برای مخزن LPG نمی توان یک گرید را بدون توجه به شرایط طراحی برای تمام پروژه ها پیشنهاد کرد. ورق مناسب باید بتواند الزامات مربوط به فشار و دمای طراحی، استحکام، چقرمگی، جوشکاری و کد ساخت مخزن را تامین کند.
ورق A516 به ویژه گرید 70 یکی از گریدهای شناخته شده برای ساخت تجهیزات و مخازن تحت فشار است. در پروژه های مبتنی بر استانداردهای اروپایی نیز گریدهای مناسب از خانواده P، مانند P265GH و P355GH، بسته به شرایط طراحی قابل بررسی هستند.
با این حال، انتخاب نهایی باید بر اساس استاندارد حاکم بر پروژه، محاسبات طراحی، ضخامت مورد نیاز، دمای طراحی، الزامات آزمون و مشخصات فنی متریال انجام شود. همچنین هنگام خرید ورق مخزن LPG باید اصالت مدارک، قابلیت ردیابی، گرید، شماره ذوب و خواص مکانیکی محصول به دقت کنترل شوند.
سوالات متداول
یک ورق مشخص را نمی توان برای همه مخازن LPG بهترین گزینه دانست. A516 Gr 70 یکی از ورق های رایج برای تجهیزات تحت فشار است، اما انتخاب نهایی باید مطابق کد طراحی، فشار، دما، ضخامت و سایر الزامات پروژه انجام شود.
این گرید در ساخت بسیاری از تجهیزات و مخازن تحت فشار کاربرد دارد و می تواند در طراحی مخازن LPG نیز مورد استفاده قرار گیرد، مشروط بر اینکه مشخصات آن با الزامات طراحی و کد ساخت پروژه مطابقت داشته باشد.
P265GH از فولادهای مخصوص کاربردهای تحت فشار در استانداردهای اروپایی است و در ساخت تجهیزات تحت فشار، مخازن و بخش هایی از تجهیزات صنعتی مرتبط استفاده می شود. مناسب بودن آن برای یک مخزن LPG مشخص باید بر اساس طراحی بررسی شود.
ضخامت ثابتی برای تمام مخازن LPG وجود ندارد. فشار و دمای طراحی، قطر مخزن، تنش مجاز متریال، راندمان جوش، خوردگی مجاز و الزامات استاندارد از عوامل موثر در تعیین ضخامت هستند.
جایگزینی مستقیم این گریدها بدون بررسی مهندسی صحیح نیست. استاندارد تولید، ترکیب شیمیایی، خواص مکانیکی، شرایط تحویل، الزامات آزمون و کد طراحی باید بررسی شوند و جایگزینی متریال در صورت نیاز به تایید طراح یا مرجع مسئول پروژه برسد.
