پروفیل آهنی یکی از پرکاربردترین مقاطع فولادی در صنایع مختلف است که به دلیل استحکام، تنوع ابعاد و قابلیت شکل دهی، در پروژه های ساختمانی و صنعتی استفاده زیادی دارد. یکی از مهم ترین فرآیندهای شکل دهی این مقاطع، خمکاری پروفیل آهنی است که با هدف ایجاد انحنا یا زاویه مورد نظر بدون آسیب به ساختار پروفیل انجام می شود.
انتخاب روش مناسب خمکاری، تجهیزات استاندارد و رعایت نکات فنی می تواند از ایجاد ترک، چروکیدگی، له شدگی و تغییر شکل ناخواسته جلوگیری کند. در ادامه با روش های مختلف خمکاری پروفیل آهنی، عوامل موثر بر کیفیت و نکات مهم این فرآیند آشنا می شویم.
پیش از انتخاب روش خمکاری، بررسی قیمت پروفیل و مقایسه کیفیت و ضخامت انواع پروفیل می تواند به مدیریت بهتر هزینه های پروژه کمک کند.

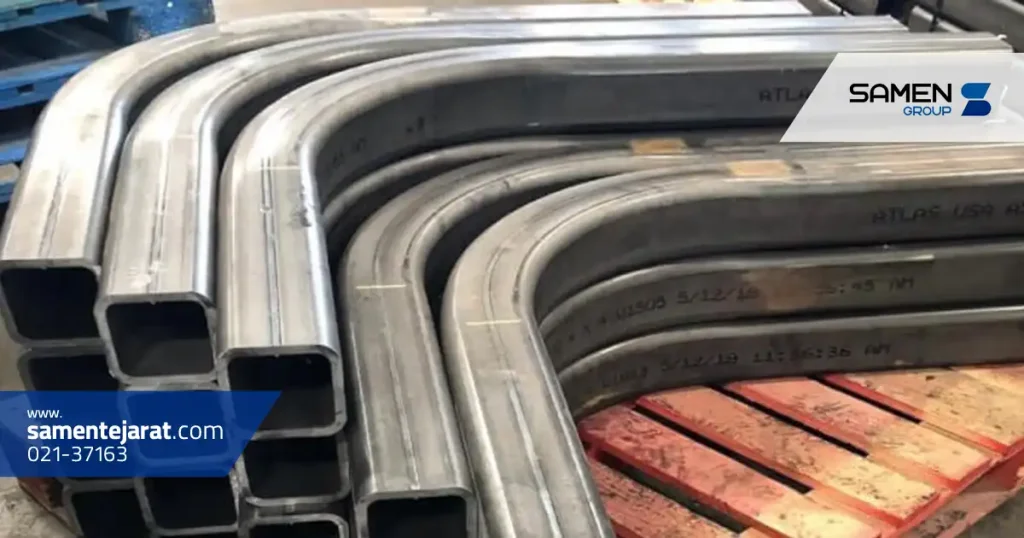

خمکاری پروفیل آهنی فرآیندی است که طی آن پروفیل تحت نیروی مکانیکی یا حرارتی تغییر شکل می دهد تا به شعاع یا زاویه مورد نظر برسد. این فرآیند باید به گونه ای انجام شود که ضمن ایجاد فرم دلخواه، استحکام و یکپارچگی مقطع تا حد امکان حفظ شود.
روش خمکاری با توجه به نوع پروفیل، ضخامت دیواره، جنس فولاد، ابعاد مقطع، شعاع خم و میزان تغییر شکل مورد نیاز انتخاب می شود. برای پروفیل های سبک و خم های ساده ممکن است روش های دستی یا حرارتی کاربرد داشته باشند، اما برای مقاطع ضخیم و پروژه های صنعتی معمولا از دستگاه های تخصصی استفاده می شود.
برای خم کردن پروفیل آهنی روش های مختلفی وجود دارد که هر کدام برای شرایط خاصی مناسب هستند. انتخاب روش صحیح، تاثیر مستقیمی بر کیفیت نهایی، سرعت کار و میزان ضایعات دارد.
خمکاری با دستگاه رول فرمینگ
در روش رول فرمینگ، پروفیل از میان مجموعه ای از غلتک ها عبور می کند و به تدریج تحت فشار قرار می گیرد تا به شکل مورد نظر برسد. تغییر شکل مرحله ای باعث می شود فشار به صورت کنترل شده روی پروفیل اعمال شود.
این روش برای ایجاد خم های طولانی و یکنواخت گزینه مناسبی است و در پروژه هایی که تعداد زیادی پروفیل با فرم مشابه نیاز دارند، می تواند سرعت تولید را افزایش دهد. تنظیم دقیق فاصله غلتک ها و فشار وارد شده برای جلوگیری از تغییر شکل نامطلوب اهمیت زیادی دارد.
خمکاری با دستگاه پرس
در خمکاری با پرس، پروفیل بین قالب و بخش متحرک دستگاه قرار گرفته و با اعمال نیروی مشخص، به شکل مورد نظر خم می شود. این روش برای ایجاد خم های زاویه دار و عملیات دقیق مناسب است.
یکی از مزیت های اصلی دستگاه پرس، امکان کنترل نسبی میزان نیرو و زاویه خم است. البته انتخاب قالب نامناسب یا اعمال نیروی بیش از حد می تواند باعث له شدگی، ترک یا تغییر فرم مقطع شود.
خمکاری با غلتک
خمکاری با غلتک یکی از روش های رایج برای ایجاد انحنا در پروفیل های آهنی است. در این روش پروفیل از میان چند غلتک عبور کرده و با اعمال فشار تدریجی، به شکل منحنی در می آید.
این روش برای ایجاد قوس های مختلف در پروفیل کاربرد زیادی دارد و امکان کنترل مناسب شعاع خم را فراهم می کند. میزان فشار غلتک ها باید متناسب با جنس و ضخامت پروفیل تنظیم شود تا از ایجاد موج یا تغییر شکل در مقطع جلوگیری شود.
خمکاری دستی و حرارتی
در برخی پروژه های سبک می توان از ابزارهای دستی یا حرارت برای تغییر شکل پروفیل استفاده کرد. در روش حرارتی، بخشی از پروفیل گرم می شود تا مقاومت آن در برابر تغییر شکل کاهش پیدا کند و خم کردن آن آسان تر شود.
این روش بیشتر برای کارهای محدود و غیر صنعتی کاربرد دارد و کنترل یکنواخت دما در آن اهمیت زیادی دارد. حرارت بیش از حد می تواند خواص مکانیکی فولاد را تحت تاثیر قرار دهد؛ بنابراین برای قطعات حساس یا پروژه های دقیق، استفاده از تجهیزات تخصصی معمولا گزینه مناسب تری است.
کیفیت خمکاری فقط به نوع دستگاه وابسته نیست و عوامل مختلفی در نتیجه نهایی تاثیر دارند. مهم ترین این عوامل عبارتند از:
جنس و ضخامت پروفیل
نوع فولاد و ضخامت دیواره پروفیل از عوامل مهم در انتخاب روش خمکاری هستند. پروفیل های ضخیم معمولا به نیروی بیشتری برای تغییر شکل نیاز دارند و احتمال برگشت فنری در آنها نیز می تواند بیشتر باشد.
همچنین میزان انعطاف پذیری و استحکام فولاد باید پیش از شروع کار بررسی شود تا روش و تجهیزات مناسب انتخاب شوند.
شعاع خم
شعاع خم مشخص می کند پروفیل تا چه اندازه و با چه انحنایی تغییر شکل پیدا کند. هرچه شعاع خم کوچک تر باشد، میزان تغییر شکل موضعی بیشتر می شود و احتمال ایجاد ترک یا چروک افزایش پیدا می کند.
بنابراین باید حداقل شعاع خم متناسب با جنس، ضخامت و ابعاد پروفیل تعیین شود.
دمای خمکاری
در روش های حرارتی، دما نقش مهمی در کیفیت خمکاری دارد. افزایش کنترل شده دما می تواند شکل پذیری فولاد را بیشتر کند، اما حرارت بیش از حد یا گرم شدن غیر یکنواخت ممکن است باعث تغییر خواص مکانیکی یا ایجاد تغییر شکل ناخواسته شود.
نوع دستگاه و تجهیزات
انتخاب دستگاه مناسب، قالب، غلتک و ابزار نگهدارنده تاثیر مستقیمی بر کیفیت خمکاری دارد. تجهیزات باید متناسب با ابعاد و ضخامت پروفیل انتخاب و به درستی تنظیم شوند.
دستگاه های دقیق تر امکان کنترل بهتر نیرو، سرعت و شعاع خم را فراهم می کنند و در نتیجه احتمال ایجاد خطا و ضایعات کاهش پیدا می کند.

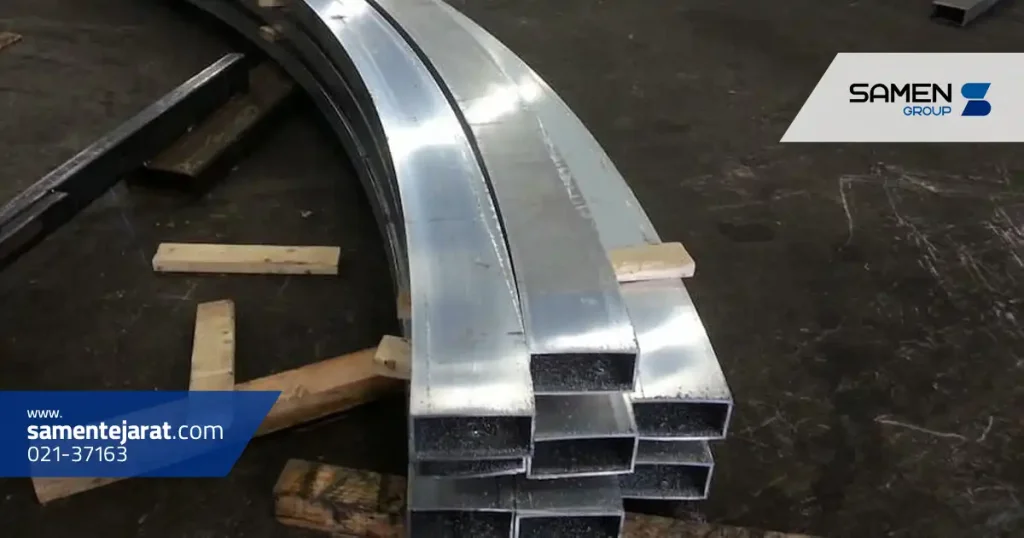

قبل از شروع خمکاری باید مشخصات پروفیل و فرم نهایی مورد نیاز به دقت بررسی شود. چند نکته مهم در این مرحله عبارتند از:
پروفیل های خمکاری شده در بسیاری از صنایع و پروژه ها مورد استفاده قرار می گیرند. مهم ترین کاربردهای آنها شامل موارد زیر است:
استفاده از پروفیل خمکاری شده به طراحان امکان می دهد سازه هایی با فرم های خاص و پیچیده ایجاد کنند و در بسیاری از موارد، تعداد اتصالات و عملیات جوشکاری را کاهش دهند.
خمکاری پروفیل آهنی مزایای مختلفی دارد که از مهم ترین آنها می توان به امکان ایجاد اشکال متنوع، کاهش تعداد اتصالات، افزایش انعطاف پذیری در طراحی و استفاده بهتر از فضای سازه اشاره کرد.
از طرف دیگر، این فرآیند محدودیت هایی نیز دارد. اگر روش خمکاری یا تجهیزات به درستی انتخاب نشوند، احتمال ترک خوردگی، چروک شدن، له شدگی و کاهش کیفیت ظاهری پروفیل وجود دارد. همچنین خم های بسیار تند یا شعاع های کوچک ممکن است نیاز به تجهیزات تخصصی و کنترل دقیق داشته باشند.
چگونه از ترک خوردگی و تغییر شکل پروفیل جلوگیری کنیم؟
برای جلوگیری از ترک خوردگی و تغییر شکل پروفیل باید فرآیند خمکاری متناسب با مشخصات مقطع انجام شود. انتخاب شعاع خم مناسب، استفاده از دستگاه استاندارد و کنترل میزان نیروی اعمال شده از مهم ترین اقدامات در این زمینه هستند.
همچنین بهتر است قبل از اجرای خم اصلی، روی یک نمونه آزمایشی عملیات انجام شود. در روش های حرارتی نیز باید دما به شکل یکنواخت کنترل شود. اعمال فشار ناگهانی، استفاده از قالب نامناسب و خم کردن پروفیل با شعاع بسیار کوچک از عواملی هستند که می توانند احتمال آسیب به مقطع را افزایش دهند.
در نهایت، بررسی پروفیل پس از خمکاری اهمیت زیادی دارد. وجود ترک های سطحی، فرورفتگی، چروک یا تغییر ابعاد می تواند نشان دهنده نامناسب بودن روش یا تنظیمات دستگاه باشد.
سوالات متداول
بهترین روش به جنس، ضخامت، ابعاد و شعاع خم مورد نیاز بستگی دارد. برای خم های دقیق و صنعتی معمولا دستگاه های پرس و غلتک گزینه های مناسبی هستند.
بیشتر پروفیل های فولادی قابلیت خمکاری دارند، اما میزان شکل پذیری آنها متفاوت است. جنس فولاد، ضخامت و ابعاد مقطع باید قبل از انتخاب روش خمکاری بررسی شود.
بله، در برخی شرایط می توان از روش حرارتی استفاده کرد. با این حال، کنترل دما ضروری است؛ زیرا حرارت نامناسب می تواند روی خواص مکانیکی و کیفیت پروفیل تاثیر بگذارد.
انتخاب شعاع خم مناسب و استفاده از روش و تجهیزات متناسب با جنس و ضخامت پروفیل از مهم ترین عوامل جلوگیری از ترک خوردگی هستند.
