جدول وزن لوله مانیسمان

جدول وزن لوله مانیسمان
۳۱ تیر ۱۴۰۴
134 بازدید

یکی از دغدغه های همیشگی فعالان حوزه تأسیسات و صنایع نفت و گاز، آگاهی دقیق از وزن انواع لوله مانیسمان است. لوله مانیسمان به دلیل نداشتن درز جوش و مقاومت مکانیکی بالا، به انتخاب اول پروژه های حساس بدل شده است. اما وزن این لوله ها نقشی تعیین کننده در هزینه حمل ونقل، طراحی سازه و حتی مسائل ایمنی ایفا می کند. از این رو جدول وزن لوله مانیسمان، به عنوان ابزاری دقیق، مسیر را برای تصمیم گیری مهندسان و پیمانکاران هموار می سازد. این جدول معمولاً شامل اطلاعاتی همچون قطر خارجی، ضخامت دیواره و وزن هر متر لوله است. با استناد به این داده ها می توان در همان ابتدای فرآیند خرید یا طراحی، هزینه ها و نیازهای پروژه را با دقت بالاتری مدیریت کرد. مهم است بدانیم که جدول وزن صرفاً یک ابزار آماری نیست، بلکه می تواند پایه گذار شفافیت و کاهش ریسک های اجرایی نیز باشد.در هنگام بررسی قیمت لوله مانیسمان، توجه به وزن و ضخامت لوله نقش کلیدی در برآورد هزینه نهایی پروژه دارد.

جدول وزن لوله مانیسمان

محاسبه وزن لوله مانیسمان

محاسبه وزن لوله مانیسمان شاید در نگاه اول کاری ساده به نظر برسد، اما این فرایند ابعاد فنی ویژه ای دارد که نباید از نظر دور بماند. وزن لوله نه تنها به قطر و ضخامت، بلکه به نوع آلیاژ و حتی شرایط ساخت وابسته است. به عنوان مثال، لوله هایی با رده یا Schedule متفاوت، حتی با قطر مساوی، وزن های متفاوتی خواهند داشت؛ زیرا ضخامت دیواره آن ها متغیر است. علاوه بر این، دقت در محاسبه وزن لوله به مهندسان کمک می کند تا ظرفیت باربری سازه را ارزیابی کرده و از بروز مشکلاتی نظیر نشست، لرزش یا حتی خطر شکستگی جلوگیری کنند. محاسبه صحیح وزن، مدیریت بهینه انبار و حمل ونقل را نیز تسهیل می کند و از هدررفت منابع مالی و زمانی جلوگیری به عمل می آورد. همچنین، در پروژه هایی که استانداردهای بین المللی مدنظر است، رعایت دقت در این محاسبات می تواند از ایجاد مغایرت های فنی و رد پروژه جلوگیری کند.عوامل مختلفی مانند وزن، ضخامت و رده لوله تأثیر مستقیمی بر قیمت لوله دارند و باید پیش از خرید مورد توجه قرار گیرند.

جدول لوله مانیسمان

دسترسی به جدول لوله مانیسمان گامی اساسی در فرآیند انتخاب و خرید این نوع لوله است. این جدول ها عموماً توسط مراجع معتبر صنعتی و تولیدکنندگان به روزرسانی می شوند و حاوی اطلاعاتی است که هر مهندس یا خریدار به آن نیازمند است. مراجعه به این جداول، نه تنها سرعت تصمیم گیری را افزایش می دهد، بلکه احتمال بروز اشتباهات انسانی در تخمین وزن و ابعاد را به شدت کاهش می دهد. از سوی دیگر، این جداول راهگشای مقایسه میان برندها و گریدهای مختلف لوله هستند و امکان انتخاب بهینه تر را فراهم می کنند. نکته مهم این است که هر جدولی باید مطابق با استاندارد مرجع (مانند ASTM یا DIN) انتخاب شود تا داده ها با مشخصات واقعی لوله تطابق داشته باشند. استفاده از جدول های معتبر، ضامن صحت محاسبات و سلامت اجرای پروژه است.

جدول وزن و ضخامت لوله مانیسمان رده ۲۰

جدول وزن و ضخامت لوله مانیسمان رده ۲۰

رده ۲۰ از جمله انواع پرکاربرد لوله مانیسمان در سیستم های انتقال سیالات با فشار پایین تر است. این نوع لوله ها با ضخامت نسبتاً کم و وزن سبک تر، گزینه ای اقتصادی برای پروژه هایی نظیر خطوط لوله آب، بخار کم فشار یا سیستم های تهویه محسوب می شوند. جدول وزن و ضخامت لوله مانیسمان رده ۲۰، جزئیات دقیقی از قطر اسمی، ضخامت دیواره و وزن هر متر را ارائه می کند. این جدول به مهندسین کمک می کند تا با توجه به شرایط کاری، مناسب ترین سایز را انتخاب کنند. همچنین، به دلیل وزن پایین تر، هزینه حمل ونقل و نصب این نوع لوله کاهش چشمگیری پیدا می کند. با این حال، توجه به تطابق ضخامت با الزامات ایمنی و استانداردهای طراحی پروژه، ضروری است تا از بروز مشکلات فنی در آینده جلوگیری شود.

سایز (اینچ)قطر خارجی (mm)ضخامت (mm)وزن هر متر (kg)
1/221.32.111.02
3/426.72.111.29
133.42.772.01
1 1/442.22.772.58
1 1/248.32.772.97
260.32.773.73
2 1/273.03.055.28
388.93.056.50
4114.33.058.41

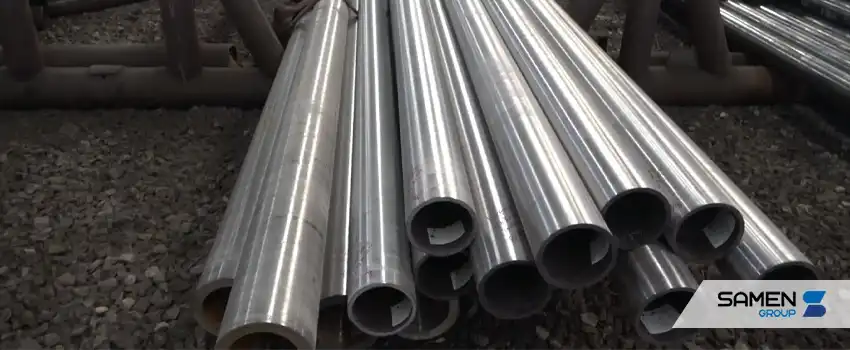

جدول وزن لوله مانیسمان رده ۴۰

رده ۴۰ یکی از پرتقاضاترین رده های لوله مانیسمان در صنایع نفت، گاز و پتروشیمی است. این لوله ها، با ضخامت دیواره متوسط، تعادلی ایده آل میان استحکام و وزن فراهم می آورند. جدول وزن لوله مانیسمان رده ۴۰ نه تنها اطلاعاتی در خصوص وزن هر متر لوله ارائه می دهد، بلکه ضخامت دقیق دیواره و سایر پارامترهای ابعادی را نیز مشخص می کند. این اطلاعات هنگام برآورد وزن کلی خطوط لوله، بارگذاری سازه و حتی محاسبه هزینه های حمل ونقل حیاتی هستند. ضخامت لوله های رده ۴۰ معمولاً برای انتقال سیالات با فشار متوسط تا بالا مناسب است. انتخاب صحیح بر اساس جدول وزن و ضخامت، تضمین کننده ایمنی و پایداری شبکه لوله کشی در بلندمدت خواهد بود.

سایز (اینچ)قطر خارجی (mm)ضخامت (mm)وزن هر متر (kg)
1/221.32.771.27
3/426.72.871.68
133.43.382.46
1 1/442.23.563.39
1 1/248.33.684.01
260.33.915.44
2 1/273.05.168.63
388.95.4911.29
4114.36.0215.32
جدول وزن لوله مانیسمان رده ۸۰

جدول وزن لوله مانیسمان رده ۸۰

در شرایطی که فشارهای کاری بالا یا نیاز به مقاومت مکانیکی ویژه مطرح است، لوله مانیسمان رده ۸۰ به عنوان گزینه ای بی رقیب خودنمایی می کند. این لوله ها با دیواره ای ضخیم تر و وزن قابل توجه تر، اطمینان خاطر را برای پروژه های حساس فراهم می آورند. جدول وزن و ضخامت لوله مانیسمان رده ۸۰، به کاربران اجازه می دهد تا با جزئیات کامل، مشخصات فنی مورد نیاز خود را شناسایی کرده و انتخابی مبتنی بر اطلاعات داشته باشند. این جداول معمولاً به صورت تفکیکی بر اساس سایز اسمی، ضخامت دیواره و وزن هر متر ارائه می شوند و امکان تخمین دقیق هزینه های اجرا و حمل ونقل را فراهم می کنند. استفاده صحیح از داده های این جداول، نقش مؤثری در تضمین پایداری و دوام شبکه های لوله کشی در محیط های صنعتی ایفا می کند.

سایز (اینچ)قطر خارجی (mm)ضخامت (mm)وزن هر متر (kg)
1/221.33.731.69
3/426.73.912.29
133.44.553.38
1 1/442.24.854.56
1 1/248.35.085.44
260.35.547.47
2 1/273.07.0111.43
388.97.6215.37
4114.38.5621.95

استفاده از فرمول محاسبه وزن لوله مانیسمان

در کنار جداول استاندارد، استفاده از فرمول محاسبه وزن لوله مانیسمان می تواند برای پروژه هایی که به اطلاعات سفارشی نیاز دارند، راهگشا باشد. این فرمول بر اساس قطر خارجی، ضخامت دیواره و چگالی ماده اولیه (معمولاً فولاد) عمل می کند و به صورت زیر است:

وزن هر متر = (قطر خارجی – ضخامت) × ضخامت × ۰.۰۲۴۶۶


این فرمول ساده اما کاربردی، امکان محاسبه وزن لوله با هر ابعادی را فراهم می کند. در پروژه هایی که لوله های سفارشی یا با ابعاد غیرمعمول مورد نیاز است، تکیه بر فرمول به جای جدول می تواند دقت عمل را بالا ببرد. البته، برای حصول نتیجه دقیق باید از مقادیر واقعی و چگالی صحیح استفاده کرد. آشنایی با این فرمول به مهندسان کمک می کند تا حتی در صورت نبود جدول استاندارد، محاسبات خود را به درستی انجام دهند و از بروز اشتباهات پرهزینه جلوگیری نمایند.

در انتخاب و خرید لوله مانیسمان، اطلاع از قیمت فولاد آلیاژی و مشاوره با مجموعه‌هایی مانند ثامن تجارت می‌تواند به تصمیم‌گیری بهتر و مقرون‌به‌صرفه‌تر کمک کند.

سؤالات متداول

آیا وزن لوله های مانیسمان با برندهای مختلف متفاوت است؟

بله، هرچند استانداردهای تولید یکسان اند اما نوع فولاد، دقت ساخت و تلورانس های کارخانه ای می تواند وزن لوله ها را کمی متفاوت کند.

استفاده از جدول وزن لوله مانیسمان چه کمکی به مهندسان می کند؟

جدول وزن لوله مانیسمان امکان تخمین دقیق بارگذاری، محاسبه هزینه حمل ونقل و انتخاب لوله مناسب بر اساس نیاز پروژه را به مهندسین می دهد.

آیا برای لوله های غیر استاندارد هم می توان وزن را محاسبه کرد؟

بله، با استفاده از فرمول محاسبه وزن و با داشتن اطلاعات ابعادی می توان وزن هر متر لوله را حتی برای ابعاد سفارشی به دست آورد.
