نمودار آهن کربن یا نمودار Fe-C یکی از مهم ترین ابزارها در علم مهندسی مواد و متالورژی است که رفتار آلیاژهای آهنی را در شرایط مختلف دما و درصد کربن نشان می دهد. بیشتر فولادها و چدن هایی که در صنایع مختلف استفاده می شوند، بر اساس همین نمودار بررسی و تحلیل می شوند.
شناخت نمودار آهن کربن به مهندسان کمک می کند تا بتوانند نوع فازهای موجود در آلیاژ، خواص مکانیکی، میزان سختی، استحکام و روش مناسب عملیات حرارتی را تعیین کنند. تغییرات کوچک در میزان کربن می تواند ساختار داخلی فولاد را تغییر داده و ویژگی های نهایی آن را به شکل قابل توجهی تحت تاثیر قرار دهد.
از تولید قطعات خودرو و تجهیزات صنعتی گرفته تا ساخت ابزارهای برشی و سازه های فلزی، نمودار Fe-C نقش مهمی در انتخاب و بهبود مواد دارد. در این مقاله با ساختار این نمودار، فازهای مهم، نقاط بحرانی، تاثیر درصد کربن و کاربردهای آن در صنعت آشنا می شویم.
با توجه به اهمیت شناخت دقیق ساختار فلزات و فرآیندهای مرتبط با فولاد، مجموعه ثامن تجارت با ارائه محصولات و خدمات تخصصی در حوزه آهن و فولاد، نقش موثری در تامین نیازهای صنایع مختلف دارد.

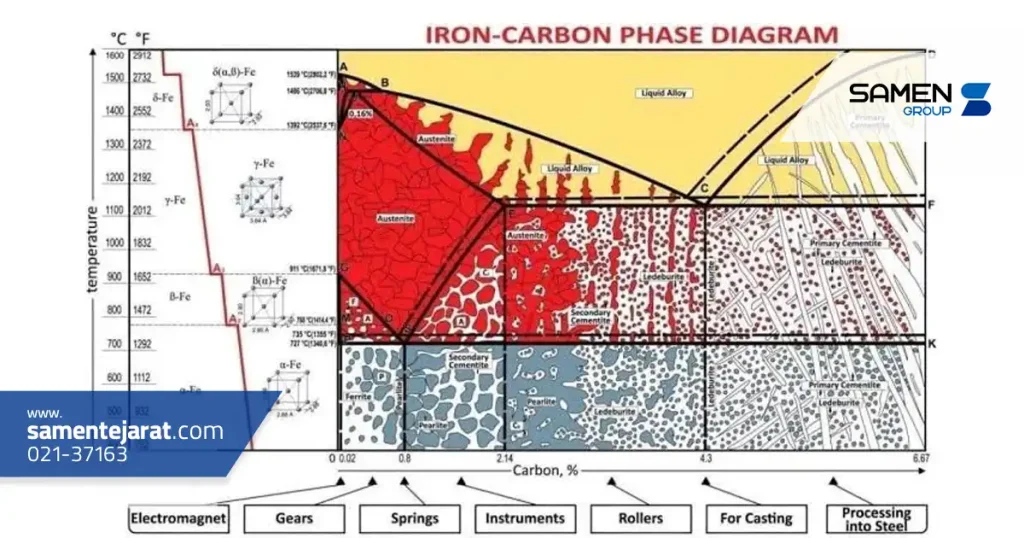

نمودار آهن کربن یک نمودار تعادلی است که رابطه بین دما، درصد کربن و فازهای تشکیل شده در آلیاژهای آهنی را نشان می دهد. محور افقی این نمودار میزان درصد کربن موجود در آلیاژ را نمایش می دهد و محور عمودی آن نشان دهنده دما است.
این نمودار معمولا برای آلیاژهایی با مقدار کربن صفر تا حدود 6.67 درصد بررسی می شود. مقدار 6.67 درصد مربوط به ترکیب شیمیایی سمنتیت (Fe3C) است. در عمل، بخش مهم این نمودار مربوط به فولادها با کمتر از 2.11 درصد کربن و چدن ها با مقدار کربن بالاتر از این مقدار است.
نمودار آهن کربن در واقع نشان می دهد که با تغییر دما یا میزان کربن، ساختار کریستالی آهن چگونه تغییر می کند. این تغییرات باعث ایجاد فازهای مختلفی مانند فریت، آستنیت، سمنتیت و مارتنزیت می شوند که هر کدام خواص متفاوتی دارند.
به دلیل اهمیت زیاد این نمودار، مهندسان مواد از آن برای طراحی آلیاژها، کنترل فرآیند تولید و انتخاب عملیات حرارتی مناسب استفاده می کنند.
نمودار Fe-C یکی از پایه ای ترین مفاهیم در مهندسی مواد و متالورژی به شمار می رود. دلیل اهمیت آن این است که آهن و فولاد بیشترین سهم را در تولید مواد مهندسی در جهان دارند.
برخی از مهم ترین کاربردهای این نمودار عبارتند از:
برای مثال، اگر یک قطعه فولادی نیاز به مقاومت سایشی بالا داشته باشد، مهندس می تواند با استفاده از نمودار آهن کربن و انتخاب عملیات حرارتی مناسب، ساختاری سخت مانند مارتنزیت ایجاد کند. در مقابل، برای قطعاتی که نیاز به شکل پذیری بالا دارند، ساختارهای نرم تر مانند فریت مناسب تر هستند.
فازهای موجود در نمودار آهن کربن، ساختارهای مختلفی هستند که در اثر تغییر دما و میزان کربن در آلیاژ ایجاد می شوند. هر فاز دارای ساختار کریستالی و خواص مکانیکی متفاوتی است.
شناخت این فازها برای درک رفتار فولادها و چدن ها ضروری است، زیرا ترکیب این ساختارها تعیین کننده ویژگی هایی مانند سختی، چقرمگی، انعطاف پذیری و مقاومت به سایش خواهد بود.
فریت، آستنیت و سمنتیت
فریت (Ferrite)
فریت یا فاز آلفا آهن، یکی از نرم ترین ساختارهای موجود در نمودار آهن کربن است. این فاز دارای ساختار کریستالی مکعب مرکز پر (BCC) بوده و مقدار بسیار کمی کربن را در خود حل می کند.
ویژگی های اصلی فریت عبارتند از:
فولادهای کم کربن معمولا مقدار زیادی فریت دارند و به همین دلیل برای عملیات هایی مانند خم کاری، جوشکاری و شکل دهی مناسب هستند.
آستنیت (Austenite)
آستنیت یا فاز گاما آهن، ساختاری با شبکه مکعبی وجوه پر (FCC) دارد. این فاز قابلیت حل کردن مقدار بیشتری کربن نسبت به فریت را دارد.
آستنیت معمولا در دماهای بالا تشکیل می شود و نقش مهمی در عملیات حرارتی فولادها دارد. هنگامی که فولاد تا محدوده آستنیتی گرم می شود، ساختار داخلی آن آماده تغییرات بعدی مانند تشکیل مارتنزیت یا پرلیت خواهد شد.
ویژگی های آستنیت:
سمنتیت (Cementite)

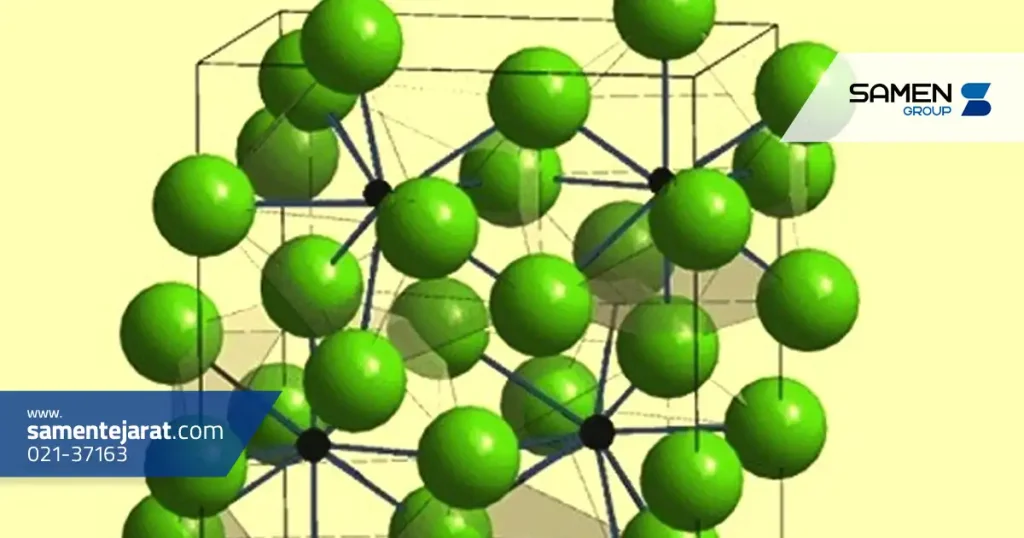

سمنتیت یا کاربید آهن (Fe3C) ترکیبی بسیار سخت از آهن و کربن است. این فاز دارای سختی بالا اما شکنندگی زیاد است.
وجود سمنتیت باعث افزایش سختی فولاد می شود، اما مقدار زیاد آن می تواند انعطاف پذیری و مقاومت ضربه ای را کاهش دهد.
خصوصیات سمنتیت:
پرلیت، لدبوریت و مارتنزیت
پرلیت (Pearlite)
پرلیت یکی از ساختارهای مهم در نمودار آهن کربن است که از ترکیب دو فاز فریت و سمنتیت تشکیل می شود. این ساختار معمولا در اثر سرد شدن آرام آستنیت در دمای پایین تر از نقطه یوتکتوئید ایجاد می شود.
پرلیت به دلیل وجود همزمان فریت نرم و سمنتیت سخت، دارای تعادل مناسبی بین سختی و انعطاف پذیری است.
ویژگی های پرلیت:
هرچه مقدار پرلیت در فولاد بیشتر باشد، معمولا سختی و استحکام آن افزایش پیدا می کند اما میزان انعطاف پذیری کاهش می یابد.
لدبوریت (Ledeburite)
لدبوریت یک ساختار یوتکتیکی در سیستم آهن کربن است که از ترکیب آستنیت و سمنتیت تشکیل می شود. این ساختار معمولا در آلیاژهایی با درصد کربن بالا و محدوده چدن ها دیده می شود.
لدبوریت به دلیل وجود مقدار زیادی سمنتیت، ساختاری بسیار سخت و مقاوم در برابر سایش دارد اما شکننده است.
ویژگی های لدبوریت:
در فرآیندهای صنعتی، کنترل میزان لدبوریت اهمیت زیادی دارد، زیرا مقدار زیاد آن می تواند باعث کاهش مقاومت قطعه در برابر ضربه شود.
مارتنزیت (Martensite)
مارتنزیت یکی از سخت ترین ساختارهای فولادی است که در اثر سرد کردن سریع آستنیت ایجاد می شود. این فرآیند که به آن کوئنچ یا سرد کردن سریع گفته می شود، باعث می شود اتم های کربن فرصت خروج از شبکه آهن را نداشته باشند.
ساختار مارتنزیت به صورت شبکه چهارگوش مرکز پر (BCT) است و تنش داخلی زیادی دارد.
ویژگی های مارتنزیت:
به همین دلیل پس از تشکیل مارتنزیت، معمولا عملیات تمپر کردن انجام می شود تا تعادل بهتری بین سختی و چقرمگی ایجاد شود.
در نمودار آهن کربن نقاط مشخصی وجود دارند که نشان دهنده تغییرات مهم فازی هستند. این نقاط برای تعیین دماهای مناسب در عملیات حرارتی اهمیت زیادی دارند.
نقطه یوتکتوئید و یوتکتیک
نقطه یوتکتوئید (Eutectoid Point)
نقطه یوتکتوئید یکی از مهم ترین نقاط نمودار آهن کربن است. این نقطه در حدود دمای 727 درجه سانتی گراد و مقدار کربن حدود 0.76 درصد قرار دارد.
در این شرایط، آستنیت به صورت همزمان به دو فاز فریت و سمنتیت تبدیل می شود:
آستنیت → فریت + سمنتیت
محصول این واکنش ساختاری به نام پرلیت است.
فولادهایی که حدود 0.76 درصد کربن دارند، فولادهای یوتکتوئید نامیده می شوند.
نقطه یوتکتیک (Eutectic Point)
نقطه یوتکتیک مربوط به آلیاژهایی با حدود 4.3 درصد کربن و دمای تقریبی 1147 درجه سانتی گراد است.
در این نقطه، مایع به صورت همزمان به آستنیت و سمنتیت تبدیل می شود:
مایع → آستنیت + سمنتیت
این واکنش بیشتر در تولید و بررسی چدن ها اهمیت دارد.
خطوط بحرانی A1، A3 و Acm
خطوط بحرانی در نمودار آهن کربن نشان دهنده محدوده هایی هستند که در آن ها تغییرات فازی مهمی رخ می دهد.
خط A1
خط A1 همان خط یوتکتوئید است که در دمای حدود 727 درجه سانتی گراد قرار دارد. عبور از این خط باعث تغییر بین ساختارهای آستنیت و پرلیت می شود.
این خط در عملیات حرارتی فولادها اهمیت زیادی دارد.
خط A3
خط A3 مرز بین ناحیه آستنیت و ترکیب آستنیت و فریت در فولادهای کم کربن است.
دمای این خط با کاهش مقدار کربن افزایش پیدا می کند و در تعیین دمای مناسب آستنیته کردن فولاد مورد استفاده قرار می گیرد.
خط Acm
خط Acm مرز تشکیل آستنیت و سمنتیت در فولادهای پرکربن است.
این خط مشخص می کند که در چه دمایی سمنتیت موجود در فولاد شروع به حل شدن در آستنیت می کند.
مقدار کربن یکی از مهم ترین عوامل تعیین کننده خواص فولاد است. افزایش درصد کربن معمولا باعث افزایش سختی و استحکام می شود، اما در مقابل انعطاف پذیری و قابلیت جوشکاری کاهش پیدا می کند.

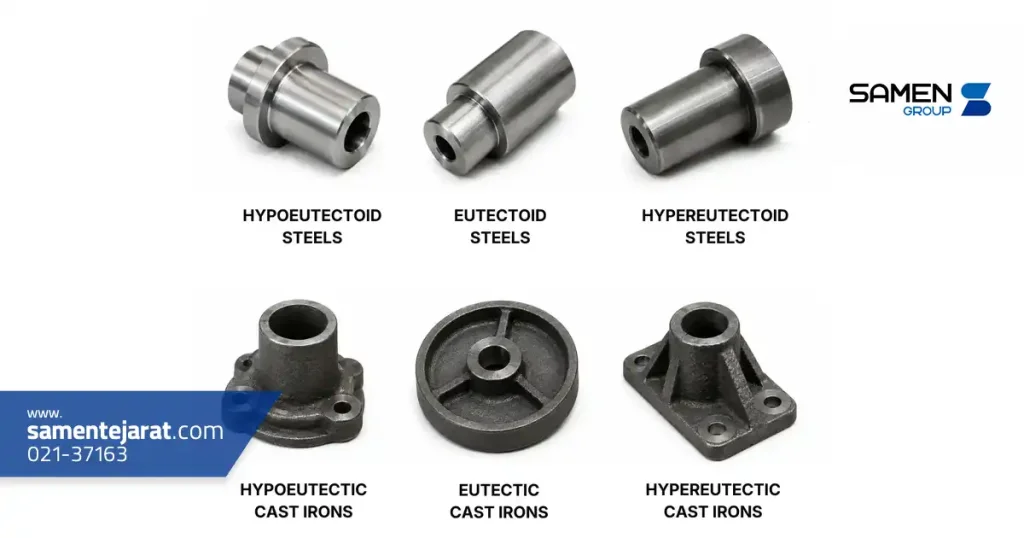

به همین دلیل فولادها بر اساس میزان کربن به سه گروه اصلی تقسیم می شوند.
فولاد کم کربن
فولادهای کم کربن معمولا دارای کمتر از حدود 0.3 درصد کربن هستند.
ویژگی های این نوع فولاد:
کاربردهای فولاد کم کربن:
فولاد متوسط کربن
این گروه معمولا دارای حدود 0.3 تا 0.6 درصد کربن هستند.
خواص فولادهای متوسط کربن:
کاربردها:
فولاد پرکربن
فولادهای پرکربن معمولا بیش از 0.6 درصد کربن دارند.
ویژگی های این فولادها:
کاربردها:
عملیات حرارتی مجموعه ای از فرآیندهای کنترل شده گرم کردن و سرد کردن فلزات است که برای تغییر خواص مکانیکی آن ها انجام می شود.
نمودار آهن کربن به مهندسان کمک می کند تا دمای مناسب برای انجام این فرآیندها را انتخاب کنند.
آنیل، نرماله کردن، سخت کاری و تمپر
آنیل (Annealing)
آنیل فرآیندی است که در آن فولاد تا دمای مشخصی گرم شده و سپس به آرامی سرد می شود.
اهداف آنیل:
این عملیات معمولا برای قطعاتی انجام می شود که نیاز به شکل دهی یا ماشین کاری آسان دارند.
نرماله کردن (Normalizing)
در عملیات نرماله کردن، فولاد تا محدوده تشکیل آستنیت گرم شده و سپس در هوا سرد می شود.
مزایای نرماله کردن:
این روش معمولا برای اصلاح ساختار فولاد پس از فرآیندهای تولید استفاده می شود.
سخت کاری (Hardening)
سخت کاری شامل گرم کردن فولاد تا تشکیل آستنیت و سپس سرد کردن سریع آن است.
هدف اصلی این عملیات، ایجاد ساختار مارتنزیتی و افزایش سختی فولاد است.
مراحل سخت کاری:
تمپر (Tempering)
تمپر معمولا پس از سخت کاری انجام می شود تا شکنندگی مارتنزیت کاهش پیدا کند.
مزایای تمپر:

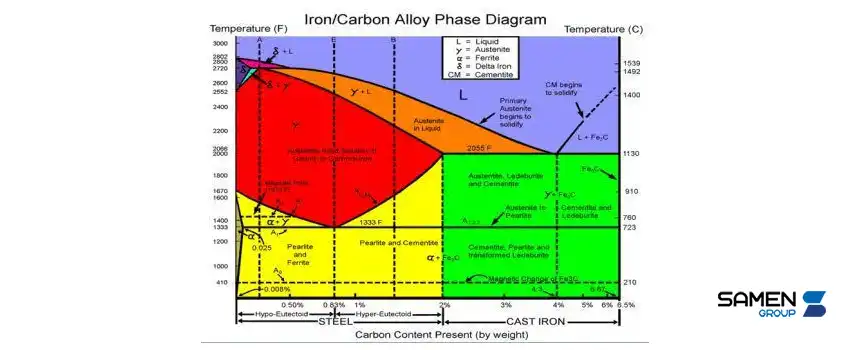

برای خواندن نمودار آهن کربن باید ابتدا دو محور اصلی آن را بررسی کرد:
برای تحلیل یک فولاد مشخص، ابتدا مقدار کربن آن را روی محور افقی پیدا کرده و سپس خط عمودی آن را تا دمای مورد نظر دنبال می کنیم.
محل برخورد این دو نقطه مشخص می کند که چه فازی در ساختار وجود دارد.
به عنوان مثال:
با استفاده از نمودار می توان پیش بینی کرد که هنگام گرم کردن یا سرد کردن فولاد چه تغییراتی در ساختار آن رخ خواهد داد.
نمودار آهن کربن در بسیاری از صنایع برای انتخاب مواد و کنترل فرآیندهای تولید استفاده می شود.
مهم ترین کاربردهای آن عبارتند از:
1. طراحی و انتخاب فولاد مناسب
مهندسان با بررسی مقدار کربن و ساختار مورد نیاز، فولاد مناسب برای هر کاربرد را انتخاب می کنند.
2. کنترل عملیات حرارتی
دمای مناسب برای سخت کاری، آنیل، نرماله کردن و تمپر با کمک این نمودار مشخص می شود.
3. تولید قطعات صنعتی
در صنایعی مانند خودرو، هوافضا، نفت و گاز و ماشین سازی، شناخت نمودار Fe-C برای تولید قطعات مقاوم اهمیت زیادی دارد.
4. پیش بینی خواص مکانیکی
با بررسی فازهای موجود می توان ویژگی هایی مانند سختی، استحکام و انعطاف پذیری قطعه را تخمین زد.
5. بهبود کیفیت محصولات فولادی
استفاده صحیح از نمودار آهن کربن باعث کاهش عیوب تولید و افزایش عمر قطعات می شود.
جمع بندی
نمودار آهن کربن یکی از مهم ترین ابزارهای مهندسی مواد برای شناخت رفتار فولادها و چدن ها است. این نمودار ارتباط بین دما، درصد کربن و ساختارهای مختلف فلزی را نشان می دهد و به مهندسان کمک می کند تا خواص مورد نیاز قطعات را ایجاد کنند.
فازهایی مانند فریت، آستنیت، سمنتیت، پرلیت و مارتنزیت هر کدام نقش مهمی در تعیین ویژگی های نهایی فولاد دارند. همچنین عملیات حرارتی مختلف مانند آنیل، نرماله کردن، سخت کاری و تمپر بر اساس همین نمودار طراحی می شوند.
شناخت دقیق نمودار Fe-C برای هر فردی که در حوزه مهندسی مواد، متالورژی و تولید قطعات فلزی فعالیت می کند، یک دانش پایه و ضروری محسوب می شود.
سوالات متداول
نمودار آهن کربن چه چیزی را نشان می دهد؟
نمودار آهن کربن رابطه بین دما، درصد کربن و فازهای تشکیل شده در آلیاژهای آهنی را نشان می دهد و برای بررسی رفتار فولاد و چدن استفاده می شود.
مهم ترین فازهای نمودار آهن کربن کدامند؟
مهم ترین فازهای این نمودار شامل فریت، آستنیت، سمنتیت، پرلیت، لدبوریت و مارتنزیت هستند.
نقطه یوتکتوئید در نمودار آهن کربن چیست؟
نقطه یوتکتوئید در دمای حدود 727 درجه سانتی گراد و با حدود 0.76 درصد کربن قرار دارد و در آن آستنیت به فریت و سمنتیت تبدیل می شود.
افزایش کربن چه تاثیری روی فولاد دارد؟
افزایش مقدار کربن معمولا باعث افزایش سختی و استحکام فولاد می شود، اما انعطاف پذیری و قابلیت جوشکاری را کاهش می دهد.
تفاوت فریت و مارتنزیت چیست؟
فریت ساختاری نرم و انعطاف پذیر است، در حالی که مارتنزیت ساختاری بسیار سخت با مقاومت سایشی بالا دارد.
چرا نمودار آهن کربن در عملیات حرارتی مهم است؟
زیرا با کمک آن می توان دماهای مناسب برای ایجاد ساختارهای مختلف و رسیدن به خواص مکانیکی مورد نظر را تعیین کرد.
