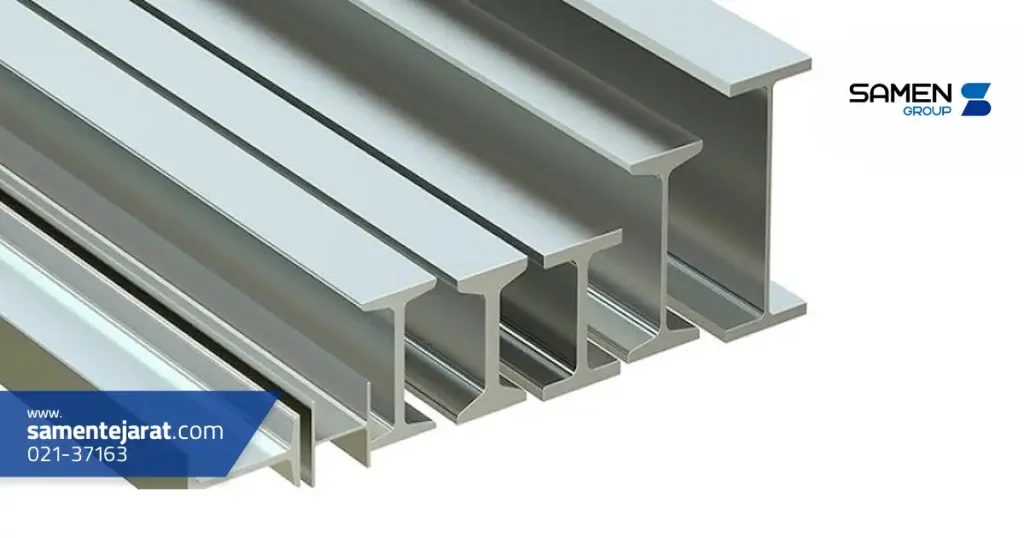

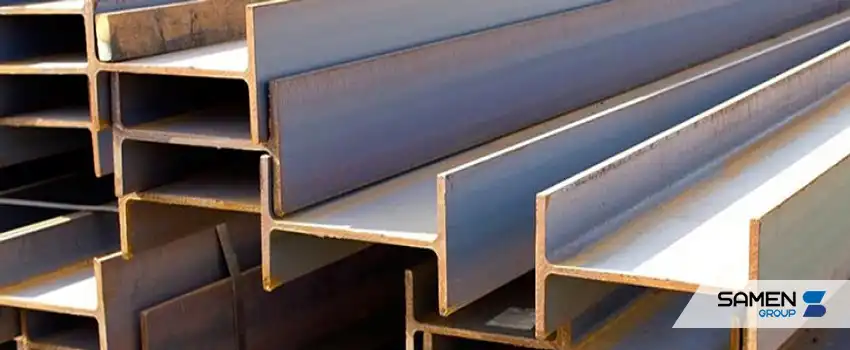

مشخصات تیرآهن IPEو تفاوت آن با IPB(هاش)

اگر در حال انتخاب تیرآهن برای ساختمان یا پروژه صنعتی هستید، احتمالاً بین دو گزینه پرکاربرد گیر کرده اید: IPE (تیرآهن معمولی با استاندارد اروپایی) و IPB/هاش (تیرآهن بال پهن یا H-Beam). تفاوت این دو فقط اسم نیست؛ هندسه مقطع، وزن، کاربرد (تیر یا ستون)، نوع اتصال و حتی هزینه تمام شده را تغییر می دهد. در این مقاله، مشخصات فنی IPE را کامل می بینید و بعد با IPB (HEA/HEB) مقایسه اش می کنیم تا انتخاب دقیق تری داشته باشید.

اگر می خواهید انتخاب دقیقی بین IPEو IPBداشته باشید، بررسی مشخصات فنی در کنار مقایسه قیمت تیرآهن نقش مهمی در کاهش هزینه های پروژه دارد.

تعریف تیرآهن IPE و کاربردهای اصلی

تیرآهن IPE یکی از رایج ترین پروفیل های فولادی I شکل است که معمولاً در تیرریزی سقف ها، تیرهای فرعی و اصلی، نعل درگاه ها، تقویت سازه و اسکلت های فلزی استفاده می شود.

ویژگی مهم IPE این است که بال ها (Flange) نسبت به جان، عرض متوسطی دارند و برای نقش «تیر» در دهانه های متعارف بسیار پرمصرف اند.

استاندارد تیرآهن IPE (اروپایی) و مفهوم حروف IPE

IPE مخفف رایجِ تیرآهن های I شکل با استاندارد اروپایی است. به زبان ساده:

• I یعنی شکل کلی مقطع به صورت حرف I
• PE در نام گذاری رایج بازار به تیرآهن های استاندارد اروپایی اشاره دارد (پروفیل های موازی بال در خانواده استاندارد اروپا)

نکته مهم: در عمل، وقتی می گویند «IPE»، منظور تیرآهن با بال های موازی و ابعاد استاندارد است که جدول وزن و ابعاد مشخصی دارد (مثل جدول اشتال).

سایزبندی تیرآهن IPE (IPE 14، IPE 18 و …) یعنی چه؟

عدد بعد از IPE معمولاً به ارتفاع اسمی تیرآهن اشاره دارد:

• IPE 14 یعنی ارتفاع مقطع حدود 140 میلی متر
• IPE 18 یعنی ارتفاع حدود 180 میلی متر
• و به همین ترتیب…

این عدد، راهنمای سریع برای تشخیص «قد تیرآهن» است؛ اما برای طراحی دقیق باید ابعاد کامل (عرض بال، ضخامت ها، وزن هر متر) را از جدول معتبر بررسی کنید.

در انتخاب بین تیرآهن IPE و IPB، علاوه بر مشخصات فنی و نوع کاربرد، بررسی عوامل مؤثر بر هزینه ها مانند قیمت فولاد آلیاژی نیز می تواند در برآورد دقیق تر بودجه پروژه مؤثر باشد.

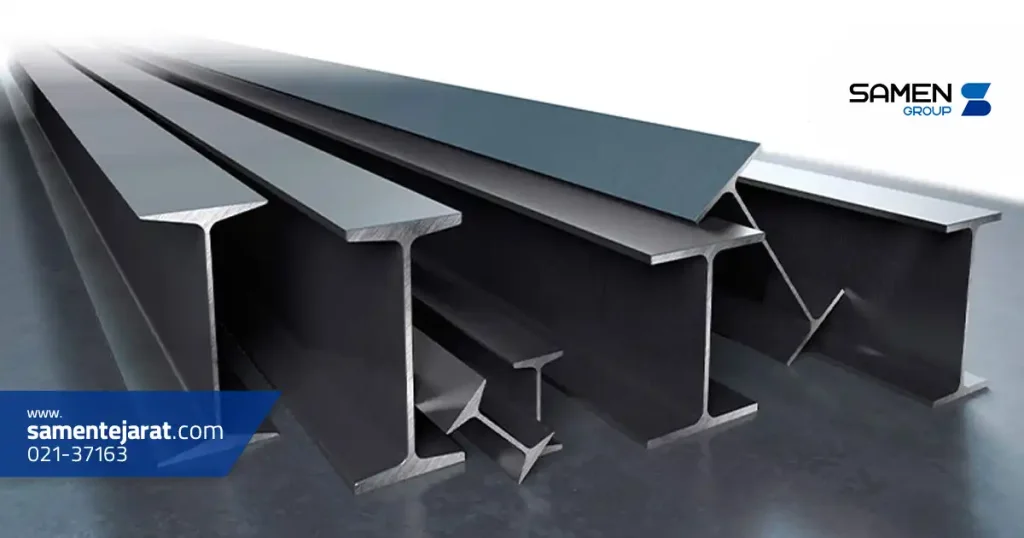

مشخصات تیرآهن IPE (کاتالوگی و فنی)

ابعاد و هندسه مقطع IPE (ارتفاع جان، عرض بال، ضخامت جان و بال)

برای شناخت فنی IPE باید این 4 پارامتر را بشناسید:

• ارتفاع جان (h): همان ارتفاع کلی مقطع
• عرض بال (b): پهنای بال ها
• ضخامت جان (t_w): ضخامت قسمت عمودی وسط (جان)
• ضخامت بال (t_f): ضخامت قسمت های افقی (بال)

در IPE معمولاً بال ها نسبتاً باریک تر از هاش هستند و همین باعث می شود در نقش «ستون» همیشه بهترین گزینه نباشد (مگر با طراحی صحیح و کنترل کمانش).

وزن تیرآهن IPE و جدول اشتال (چطور وزن را چک کنیم؟)

وزن IPE یکی از کلیدی ترین معیارها برای:

• قیمت نهایی (چون قیمت اغلب کیلویی است)
• کنترل کیفیت خرید
• تخمین مصرف فولاد پروژه

چطور چک کنیم؟

1. وزن تئوری را از جدول اشتال (وزن هر متر) بردارید.
2. طول شاخه را (معمولاً 12 متر) ضرب کنید → وزن تئوری شاخه.
3. در خرید، وزن واقعی را با باسکول بگیرید.
4. اختلاف وزن در محدوده تلرانس استاندارد قابل قبول است؛ اختلاف غیرعادی می تواند نشانه مشکل در تولید/ابعاد یا اعلام وزن اشتباه باشد.

پیشنهاد عملی: برای خرید عمده، همیشه هم جدول اشتال را داشته باشید، هم باسکول را معیار نهایی بدانید.

متریال و گریدهای رایج (مثل ST37، ST44، ST52)

تیرآهن های موجود در بازار معمولاً از فولادهای ساختمانی با گریدهای متداول زیر هستند:

• ST37: رایج، جوش پذیر، مناسب اکثر سازه های معمول
• ST44: مقاومت بالاتر از ST37 (کمتر رایج)
• ST52: مقاومت بالاتر، مناسب شرایطی که به استحکام بیشتر نیاز است (با الزام کنترل های دقیق تر در طراحی/جوش)

انتخاب گرید فقط «قوی تر بودن» نیست؛ روی رفتار جوش، کنترل کیفی، قیمت و طراحی اتصالات اثر می گذارد.

تحمل بار و پارامترهای مهم طراحی (ممان اینرسی، مدول مقطع، سختی خمشی)

برای اینکه بدانید یک IPE چه باری را تحمل می کند، «سایز» به تنهایی کافی نیست. مهندس طراح معمولاً این پارامترها را از جداول مقاطع استفاده می کند:

• ممان اینرسی : معیار مقاومت در برابر خمش/تغییرشکل
• مدول مقطع : ارتباط مستقیم با تنش خمشی مجاز
• سختی خمشی : روی خیز (تغییرمکان) اثر جدی دارد

به طور کلی:

• هرچه ارتفاع مقطع بیشتر شود، ظرفیت خمشی و سختی به شدت افزایش پیدا می کند.
• هرچه بال ها پهن تر و ضخیم تر باشند، مقطع برای نقش هایی مثل ستون و اتصال های سنگین بهتر می شود (جایی که هاش معمولاً برتری دارد).

تلرانس ها و کنترل کیفیت در خرید IPE

کنترل کیفیت خرید فقط «برند» نیست. موارد مهم:

• کنترل ابعاد واقعی (h، b، t_w، t_f) با کولیس/گیج
• بررسی تابیدگی، خمیدگی، لهیدگی بال
• بررسی زنگ زدگی شدید، پوسته شدن، ترک سطحی
• دریافت گواهی آنالیز/گواهی کارخانه برای پروژه های حساس
• تطبیق وزن باسکول با وزن تئوری در بازه تلرانس استاندارد

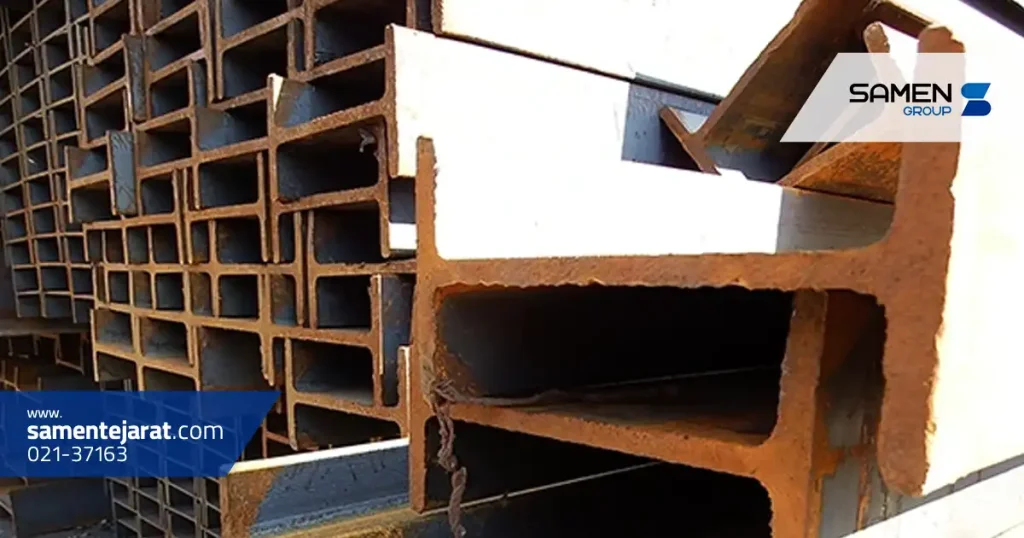

تیرآهن IPB چیست؟ (هاش/HEA/HEB)

تعریف تیرآهن IPB و تفاوت نام گذاری با HEA و HEB

IPB در بازار ایران معمولاً همان چیزی است که به آن تیرآهن هاش می گویند؛ یعنی تیرآهن بال پهن (H-Beam).

در نام گذاری اروپایی، بیشتر با این عناوین می بینید:

• HEA: هاش سبک تر (معمولاً ضخامت/وزن کمتر)
• HEB: هاش سنگین تر و قوی تر از HEA

پس «IPB» یک نام رایج بازاری است و در عمل شما بیشتر با HEA/HEB به عنوان خانواده های استاندارد مواجه می شوید.

ویژگی های مقطع بال پهن (H-Beam) و دلیل محبوبیت آن در سازه ها

هاش به دلیل بال های پهن تر و غالباً ضخامت های بال/جان بیشتر:

• برای ستون ها عالی است (رفتار بهتر در کمانش و تحمل فشار محوری)
• اتصالات پیچ و مهره و ورق اتصال روی بال پهن تر راحت تر و مطمئن تر می شود
• در سازه های سنگین و دهانه های بزرگ، انتخاب رایج تری است

انواع IPB (سبک/سنگین) و موارد استفاده هرکدام

• هاش سبک (HEA): مناسب پروژه هایی که به مقطع بال پهن نیاز دارند ولی وزن و هزینه باید کنترل شود (ساختمان های متعارف، ستون های سبک تر)
• هاش سنگین (HEB): مناسب ستون های اصلی، قاب های سنگین، سوله ها، دهانه های بلند، بارهای زیاد

تفاوت تیرآهن IPE و IPB به زبان ساده

تفاوت شکل مقطع (عرض بال، ضخامت ها و نسبت ها)

• IPE: بال ها باریک تر، مقطع مناسب «تیر»
• IPB/هاش: بال ها پهن تر، مقطع مناسب «ستون» و بارهای سنگین تر

تفاوت وزن و مصرف فولاد (کدام سنگین تر است؟)

در اکثر سایزهای مشابه (مثلاً ارتفاع نزدیک)، هاش معمولاً سنگین تر از IPE است؛ یعنی:

• فولاد مصرفی بیشتر → قیمت کیلویی × وزن بالاتر → هزینه شاخه معمولاً بیشتر

تفاوت مقاومت خمشی و ظرفیت باربری در دهانه های مختلف

• برای تیرهای معمول ساختمان: IPE اغلب اقتصادی تر و کافی است.
• برای دهانه های بلند/بارهای زیاد/کنترل خیز سخت گیرانه: هاش (خصوصاً HEB) می تواند عملکرد بهتری بدهد، اما باید طراحی دقیق انجام شود.

تفاوت رفتار در ستون و تیر (کدام برای ستون بهتر است؟)

• برای ستون: معمولاً هاش بهتر است چون بال پهن تر و پایداری بیشتری دارد.
• برای تیر: IPE در بسیاری از پروژه ها انتخاب رایج و اقتصادی است، مگر اینکه شرایط خاص باشد.

تفاوت در اتصالات، جوشکاری و پیچ ومهره

• هاش به خاطر بال پهن تر، فضای بهتری برای ورق اتصال، نبشی، سخت کننده ها و پیچ ومهره می دهد.
• IPE هم اتصال پذیر است، اما در برخی جزئیات اتصال ممکن است محدودیت های اجرایی بیشتری داشته باشد (بسته به نقشه و دیتیل).

تفاوت قیمت IPE و IPB و عوامل اثرگذار (وزن، برند، موجودی بازار)

قیمت نهایی معمولاً تابع این عوامل است:

• وزن هر متر (عامل اول)
• کارخانه/برند و کیفیت
• گرید فولاد
• موجودی بازار و شرایط عرضه
• هزینه حمل (هاش به دلیل وزن/ابعاد می تواند هزینه حمل و تخلیه بیشتری داشته باشد)

مقایسه IPE و IPB از نظر کاربردهای ساختمانی و صنعتی

بهترین انتخاب برای تیرهای سقف و تیرریزی

برای تیرریزی متداول سقف ها (تیر فرعی/اصلی) معمولاً IPE انتخاب رایج است چون:

• در دسترس تر است
• اقتصادی تر است
• جزئیات اجرایی آن در ساختمان های معمول جاافتاده تر است

بهترین انتخاب برای ستون ها و قاب های فلزی

برای ستون ها، به خصوص ستون های اصلی:

• هاش (HEA/HEB) اغلب انتخاب مطمئن تری است
• مخصوصاً وقتی کنترل کمانش و ظرفیت محوری مهم است

استفاده در سوله، پل، سازه های سنگین و دهانه های بلند

در سوله ها و سازه های سنگین:

• هاش در ستون ها و قاب ها کاربرد زیادی دارد
• اما در بسیاری از سوله ها ممکن است از ورق های تقویتی، مقاطع دوبل یا تیرورق هم استفاده شود

انتخاب نهایی باید بر اساس طراحی و اقتصاد پروژه باشد.

شرایطی که تعویض IPE با IPB منطقی/غیرمنطقی است

منطقی است اگر:

• مقطع فعلی پاسخگوی بار/خیز/کمانش نیست
• محدودیت ارتفاع دارید و می خواهید با تغییر نوع مقطع، سختی/ظرفیت را بالا ببرید
• ستون ها نیاز به پایداری بیشتری دارند

غیرمنطقی است اگر:

• فقط به خاطر «قوی تر بودن» بدون محاسبه می خواهید جایگزین کنید
• افزایش وزن باعث بالا رفتن هزینه و مشکلات اجرا/حمل می شود
• اتصالات و دیتیل های پروژه برای IPE طراحی شده و تغییر، هزینه های پنهان ایجاد می کند

راهنمای انتخاب بین تیرآهن IPE و IPB

انتخاب براساس نوع پروژه (مسکونی، تجاری، صنعتی)

• مسکونی معمولی: غالباً IPE برای تیرها و گاهی ستون ها (با طراحی درست)
• تجاری با بارگذاری بیشتر/دهانه های بزرگ تر: ترکیبی از IPE و هاش
• صنعتی/سوله/سنگین: سهم هاش در ستون ها و اعضای اصلی بیشتر می شود

انتخاب براساس دهانه، بارگذاری و محدودیت ارتفاع

• اگر دهانه بزرگ است یا خیز باید کم باشد، مقطع سخت تر لازم است.
• گاهی به جای افزایش ارتفاع IPE (که ممکن است محدودیت معماری بدهد)، استفاده از هاش یا تغییر سیستم سازه ای منطقی تر می شود.

انتخاب براساس موجودی بازار و هزینه تمام شده

حتی اگر از نظر فنی یک گزینه بهتر باشد، موجودی سایز خاص، برند، زمان تحویل و قیمت روز می تواند تصمیم را تغییر دهد. بهتر است:

• چند گزینه جایگزین از مهندس طراح بگیرید
• قیمت را بر اساس وزن واقعی باسکول و هزینه حمل مقایسه کنید

نکات مهم قبل از خرید (گواهی آنالیز، باسکول، کنترل ابعاد)

چک لیست سریع خرید:

• دریافت فاکتور رسمی و مشخص بودن سایز/گرید
• درخواست گواهی آنالیز (در پروژه های حساس)
• باسکول برای وزن واقعی
• کنترل ابعاد و ظواهر (تابیدگی، لب پریدگی، زنگ شدید)
• تطبیق با نقشه سازه و لیستوفر

جدول مقایسه سریع IPE و IPB

مقایسه ابعاد، وزن، کاربرد، مزایا و معایب (در یک جدول)

معیار	IPE	IPB / هاش (HEA/HEB)
شکل مقطع	I با بال نسبتاً باریک	H با بال پهن
وزن در سایز مشابه	معمولاً کمتر	معمولاً بیشتر
کاربرد اصلی	تیرها، تیرریزی، اعضای فرعی	ستون ها، اعضای اصلی سنگین
مزیت کلیدی	اقتصادی تر، دسترسی بالا	پایداری بهتر، اتصال پذیری بهتر در بسیاری دیتیل ها
محدودیت رایج	برای ستون های سنگین همیشه ایده آل نیست	هزینه و وزن بالاتر، گاهی حمل/اجرا سخت تر

مثال های پرکاربرد (مثلاً IPE 16 در برابر IPB 16)

• IPE 16 معمولاً برای تیرهای متعارف ساختمان ها بسیار رایج است.
• IPB/هاش 16 (HEA/HEB هم ارتفاع) معمولاً وزن بیشتری دارد و در نقش ستون یا عضو اصلی می تواند انتخاب مناسب تری باشد.

نکته: مقایسه دقیق باید با وزن هر متر، و همان مقاطع از جدول استاندارد انجام شود، نه فقط عدد “16”.

مزایا و معایب تیرآهن IPE

مزایای IPE (دسترسی، کاربرد گسترده، تنوع سایز)

• موجودی بالا در بازار
• مناسب برای تیرریزی و کاربری های عمومی
• تنوع سایز و تطبیق پذیری در پروژه ها
• معمولاً اقتصادی تر (به خصوص برای تیرها)

معایب IPE (محدودیت در ستون ها/دهانه های خاص)

• در برخی شرایط ستون های سنگین، رفتار کمانشی یا اتصال ها می تواند محدودیت ایجاد کند
• برای دهانه های خیلی بلند ممکن است به سایزهای بزرگ تر یا سیستم های دیگر نیاز شود

مزایا و معایب تیرآهن IPB

مزایای IPB (بال پهن، مناسب ستون، ظرفیت بالاتر)

• بال پهن و پایداری مناسب برای ستون ها
• مناسب برای سازه های سنگین و بارهای بالاتر
• در بسیاری از دیتیل ها، اجرای اتصال ها ساده تر/مطمئن تر می شود

معایب IPB (وزن و قیمت بالاتر، محدودیت حمل/اجرا در برخی پروژه ها)

• وزن بیشتر → هزینه بیشتر (اغلب)
• حمل و تخلیه و نصب می تواند سخت تر باشد
• در پروژه های سبک ممکن است از نظر اقتصادی به صرفه نباشد
