معرفی دستگاه پرس هیدرولیک در صنعت فلزات

دستگاه پرس هیدرولیک یکی از تجهیزات مهم و پرکاربرد در صنعت فلزات است که برای شکل دهی، خم کاری، کشش، مونتاژ، فشرده سازی و انجام بسیاری از عملیات تولیدی روی قطعات فلزی مورد استفاده قرار می گیرد. توانایی ایجاد نیروی بالا همراه با امکان کنترل فشار و حرکت، باعث شده است که این دستگاه از کارگاه های فلزکاری گرفته تا خطوط تولید صنعتی جایگاه ویژه ای داشته باشد.

یکی از مهم ترین ویژگی های پرس هیدرولیک، امکان اعمال نیروی زیاد به صورت کنترل شده است. این قابلیت به تولید کننده اجازه می دهد عملیات مختلف را روی فلزاتی مانند فولاد، آهن، آلومینیوم، مس و برنج انجام دهد و قطعاتی با ابعاد، ضخامت ها و فرم های متفاوت تولید کند.

در این مقاله به طور کامل بررسی می کنیم که دستگاه پرس هیدرولیک چیست، چگونه کار می کند، چه کاربردهایی در صنعت فلزات دارد و هنگام انتخاب آن باید به چه نکاتی توجه کرد.

در انتخاب مواد اولیه مناسب برای پرس کاری و شکل دهی قطعات فلزی، بررسی قیمت فولاد آلیاژی در کنار خواص مکانیکی و میزان شکل پذیری آن می تواند بر هزینه نهایی تولید تاثیر قابل توجهی داشته باشد.

دستگاه پرس هیدرولیک چیست و چگونه کار می کند؟

دستگاه پرس هیدرولیک ماشینی صنعتی است که با استفاده از فشار سیال، نیروی لازم برای انجام عملیات پرس را ایجاد می کند. اساس عملکرد این دستگاه بر قانون پاسکال استوار است. بر اساس این اصل، فشاری که به یک سیال محبوس وارد می شود، در تمام جهات به صورت یکنواخت منتقل خواهد شد.

در پرس هیدرولیک، پمپ روغن هیدرولیک را تحت فشار قرار می دهد و این فشار به داخل سیلندر هدایت می شود. ورود روغن باعث حرکت پیستون و در نتیجه حرکت رام یا بخش متحرک دستگاه خواهد شد. نیروی ایجاد شده از طریق قالب یا ابزار به قطعه فلزی منتقل می شود و عملیات مورد نظر را انجام می دهد.

اجزای اصلی دستگاه پرس هیدرولیک

ساختار دستگاه های پرس با توجه به ظرفیت و کاربرد آن ها متفاوت است، اما اغلب پرس های هیدرولیک صنعتی از چند بخش اصلی تشکیل شده اند.

فریم یا بدنه دستگاه وظیفه تحمل نیروهای ایجاد شده هنگام پرس کاری را بر عهده دارد و باید از استحکام کافی برخوردار باشد. سیلندر و پیستون هیدرولیک نیز فشار روغن را به حرکت خطی و نیروی مکانیکی تبدیل می کنند.

پمپ هیدرولیک وظیفه تامین جریان روغن و ایجاد فشار مورد نیاز سیستم را دارد. در کنار آن، مخزن روغن، شیرهای کنترل فشار و جهت، شیلنگ ها یا لوله های هیدرولیک، فشارسنج، الکتروموتور و سیستم کنترل از دیگر اجزای مهم دستگاه هستند.

در دستگاه های پیشرفته تر ممکن است از PLC، نمایشگر دیجیتال، سنسورهای موقعیت و فشار و سیستم های کنترل اتوماتیک نیز استفاده شود.

نحوه عملکرد سیستم هیدرولیک در دستگاه پرس

فرایند کار با روشن شدن الکتروموتور و فعالیت پمپ هیدرولیک آغاز می شود. پمپ، روغن موجود در مخزن را وارد مدار کرده و فشار مورد نیاز را ایجاد می کند. شیرهای کنترلی مسیر حرکت روغن را تعیین کرده و سیال تحت فشار وارد سیلندر می شود.

با افزایش فشار داخل سیلندر، پیستون حرکت کرده و نیروی لازم به رام دستگاه منتقل می شود. رام نیز از طریق ابزار یا قالب روی قطعه کار فشار وارد می کند.

پس از تکمیل عملیات، مسیر جریان روغن توسط شیر کنترل تغییر می کند و پیستون به موقعیت اولیه باز می گردد. مقدار فشار، سرعت حرکت و کورس دستگاه در بسیاری از پرس های صنعتی قابل تنظیم است.

کاربرد دستگاه پرس هیدرولیک در صنعت فلزات

تنوع عملیات قابل انجام یکی از دلایل استفاده گسترده از دستگاه پرس هیدرولیک در صنعت فلزات است. این دستگاه می تواند برای تولید قطعات کوچک تا قطعات صنعتی بزرگ به کار گرفته شود.

از صنایع خودروسازی و تولید لوازم خانگی گرفته تا تجهیزات صنعتی، سازه های فلزی و تولید قطعات ماشین آلات، پرس های هیدرولیک کاربردهای متعددی دارند.

شکل دهی و فرم دهی انواع فلزات

یکی از اصلی ترین کاربردهای پرس هیدرولیک، شکل دهی فلزات است. در این عملیات، قطعه یا ورق فلزی تحت فشار قرار می گیرد تا فرم مورد نظر را مطابق قالب به دست آورد.

قابلیت کنترل نیرو در دستگاه پرس هیدرولیک امکان فرم دهی قطعات با ضخامت ها و جنس های مختلف را فراهم می کند. البته نیروی مورد نیاز باید متناسب با جنس فلز، ضخامت، ابعاد قطعه و نوع عملیات انتخاب شود.

خم کاری ورق های فلزی

پرس هیدرولیک برای ایجاد خم های مختلف روی ورق فلزی نیز قابل استفاده است. در این فرایند معمولا ورق میان ابزارهای مناسب قرار می گیرد و نیروی دستگاه باعث تغییر شکل کنترل شده آن می شود.

زاویه خم، ضخامت ورق، طول خم، جنس ماده و مشخصات قالب از عواملی هستند که بر نیروی مورد نیاز تاثیر می گذارند. انتخاب صحیح تجهیزات و تنظیم مناسب دستگاه نقش مهمی در دقت خم و کیفیت قطعه نهایی دارد.

کشش عمیق ورق فلزی

کشش عمیق یا Deep Drawing فرایندی است که طی آن ورق فلزی با کمک قالب و سنبه به یک قطعه توخالی یا دارای عمق تبدیل می شود. ظروف و محفظه های فلزی نمونه هایی از قطعاتی هستند که می توانند با این روش تولید شوند.

در عملیات کشش عمیق، کنترل نیرو و سرعت اهمیت زیادی دارد. پرس هیدرولیک به دلیل قابلیت تنظیم این پارامترها، برای بسیاری از کاربردهای کشش عمیق گزینه مناسبی محسوب می شود.

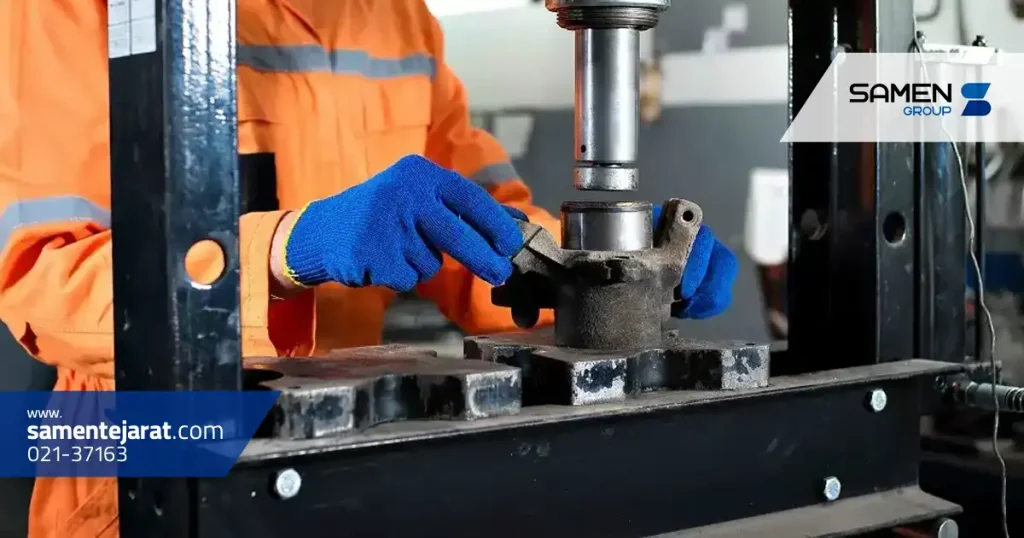

پرس کاری و مونتاژ قطعات فلزی

از پرس هیدرولیک می توان برای جا زدن و مونتاژ قطعات نیز استفاده کرد. نصب بوش، بلبرینگ، شفت و سایر قطعاتی که به نیروی کنترل شده نیاز دارند از جمله این کاربردها هستند.

کنترل فشار در این عملیات اهمیت زیادی دارد، زیرا وارد کردن نیروی بیش از حد ممکن است به قطعات آسیب بزند یا ابعاد و تلرانس های آن ها را تغییر دهد.

فشرده سازی و قالب گیری قطعات

فشرده سازی مواد و قطعات فلزی از دیگر کاربردهای پرس هیدرولیک است. بسته به طراحی دستگاه و قالب، می توان از فشار هیدرولیکی برای متراکم کردن مواد یا شکل دادن قطعات درون قالب استفاده کرد.

این ویژگی باعث شده است پرس های هیدرولیک علاوه بر فلزکاری در برخی فرایندهای تولید مواد کامپوزیتی، پودرهای فلزی و محصولات صنعتی نیز کاربرد داشته باشند.

انواع دستگاه پرس هیدرولیک مورد استفاده در صنایع فلزی

پرس های هیدرولیک از نظر طراحی بدنه، تعداد ستون ها، ظرفیت و نوع کاربرد در مدل های مختلفی تولید می شوند. انتخاب نوع مناسب باید بر اساس قطعه کار، تناژ مورد نیاز، فضای کاری، نوع قالب و فرایند تولید انجام شود.

پرس هیدرولیک C شکل

پرس هیدرولیک C شکل دارای فریمی شبیه حرف C است. طراحی باز این دستگاه دسترسی مناسبی به فضای کاری ایجاد می کند و قرار دادن و خارج کردن قطعات را آسان تر می سازد.

این نوع پرس برای بسیاری از عملیات مونتاژ، شکل دهی، پانچ و کارهای عمومی فلزکاری مناسب است. با این حال، طراحی فریم و ظرفیت دستگاه باید متناسب با نیروی کاری انتخاب شود تا تغییر شکل بدنه بر دقت عملیات تاثیر منفی نگذارد.

پرس هیدرولیک H شکل

در پرس هیدرولیک H شکل، ساختار دستگاه شباهت زیادی به حرف H دارد. این طراحی معمولا استحکام مناسبی ایجاد کرده و امکان استفاده از دستگاه برای عملیات سنگین تر را فراهم می کند.

پرس های H شکل در تعمیرگاه ها، صنایع فلزی و خطوط تولید برای عملیاتی مانند صاف کاری، فرم دهی، مونتاژ و پرس قطعات مورد استفاده قرار می گیرند.

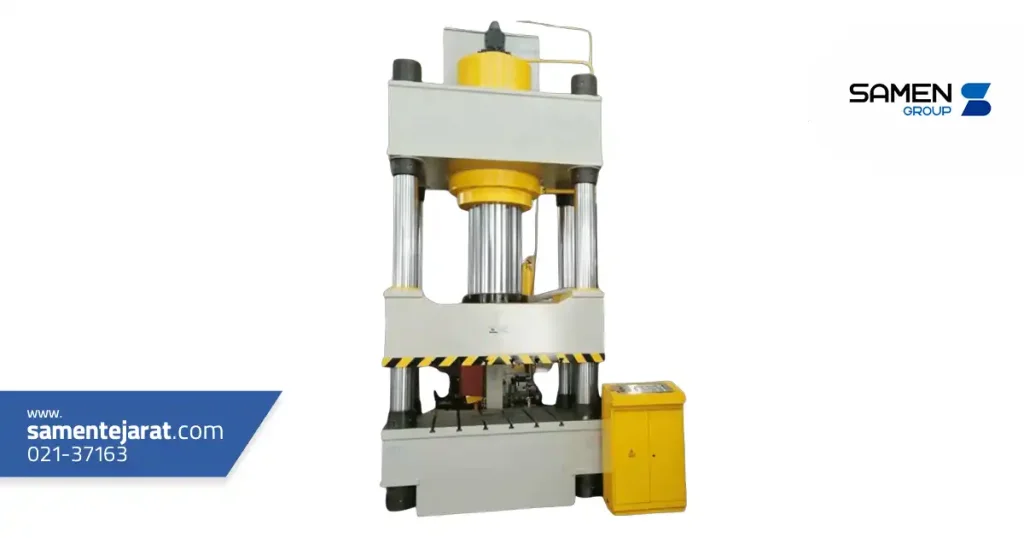

پرس هیدرولیک چهارستون

پرس هیدرولیک چهارستون از چهار ستون برای هدایت بخش متحرک دستگاه و ایجاد ساختاری پایدار استفاده می کند. این طراحی می تواند توزیع مناسب نیرو و حرکت دقیق تر بخش متحرک را فراهم کند.

پرس چهارستون در عملیات قالب گیری، کشش، فرم دهی و تولید قطعاتی که به فضای کاری و هدایت مناسب نیاز دارند کاربرد زیادی دارد.

پرس هیدرولیک دروازه ای

پرس هیدرولیک دروازه ای دارای ساختاری شبیه دروازه است و معمولا فضای مناسبی برای قرار دادن قطعات بزرگ فراهم می کند.

این دستگاه می تواند در عملیات مربوط به قطعات سنگین و بزرگ، صاف کاری، تعمیرات و برخی فرایندهای تولیدی مورد استفاده قرار گیرد. ظرفیت و ابعاد پرس های دروازه ای بر اساس نوع کاربرد می تواند بسیار متفاوت باشد.

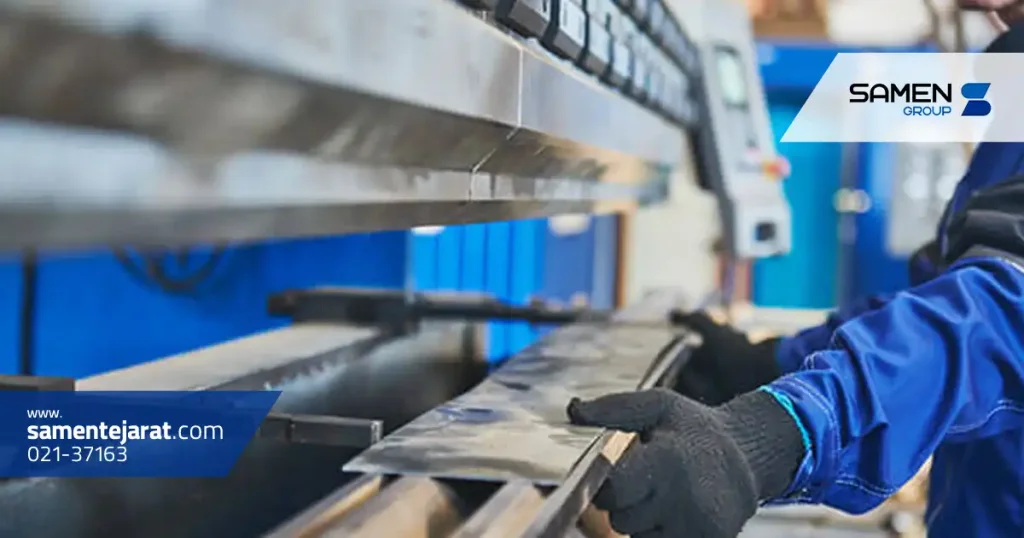

مزایای استفاده از پرس هیدرولیک در صنعت فلزات

امکان تولید نیروی زیاد، کنترل مناسب فرایند و انعطاف پذیری در انجام عملیات مختلف از مهم ترین دلایل محبوبیت پرس های هیدرولیک هستند.

قدرت و نیروی پرس بالا

سیستم هیدرولیک امکان ایجاد نیروی قابل توجه را فراهم می کند. به همین دلیل پرس های هیدرولیک برای عملیاتی که به تناژ بالا نیاز دارند، از شکل دهی قطعات ضخیم گرفته تا مونتاژ و فشرده سازی، قابل استفاده هستند.

تناژ دستگاه باید متناسب با فرایند انتخاب شود. استفاده از دستگاهی با ظرفیت نامناسب می تواند علاوه بر کاهش کیفیت، خطر آسیب به دستگاه، قالب یا قطعه را افزایش دهد.

کنترل دقیق فشار و سرعت

یکی از مزایای مهم پرس هیدرولیک، امکان کنترل فشار و سرعت حرکت است. اپراتور یا سیستم کنترل می تواند با توجه به نوع فرایند، پارامترهای کاری را تنظیم کند.

در مدل های مجهز به سیستم کنترل پیشرفته، امکان برنامه ریزی مراحل حرکت، تنظیم فشار و کنترل موقعیت نیز وجود دارد که می تواند تکرار پذیری فرایند تولید را بهبود دهد.

امکان تولید قطعات فلزی با ابعاد و اشکال مختلف

پرس های هیدرولیک در ظرفیت ها و ابعاد متنوع ساخته می شوند و با تعویض قالب یا ابزار می توان عملیات مختلفی را با آن ها انجام داد.

این انعطاف پذیری برای مجموعه هایی که چند نوع قطعه تولید می کنند اهمیت زیادی دارد، زیرا در شرایط مناسب می توان یک دستگاه را برای چند فرایند متفاوت به کار گرفت.

کاهش ضایعات و افزایش کیفیت تولید

کنترل مناسب نیرو، سرعت و حرکت دستگاه می تواند به کاهش قطعات معیوب و افزایش یکنواختی تولید کمک کند. البته کیفیت نهایی تنها به دستگاه وابسته نیست و طراحی قالب، کیفیت مواد اولیه، تنظیمات فرایند و مهارت اپراتور نیز تاثیر زیادی دارند.

با تنظیم صحیح پرس هیدرولیک و استفاده از قالب مناسب می توان احتمال ترک خوردگی، تغییر شکل ناخواسته و آسیب به قطعه را کاهش داد.

پرس هیدرولیک برای چه فلزاتی قابل استفاده است؟

پرس هیدرولیک محدود به یک نوع فلز نیست و می توان از آن برای بسیاری از مواد فلزی استفاده کرد. نکته اصلی این است که تناژ، قالب، سرعت و سایر تنظیمات دستگاه متناسب با خواص مکانیکی فلز و عملیات مورد نظر انتخاب شوند.

استفاده از پرس هیدرولیک برای فولاد و آهن

فولاد و آلیاژهای آهنی از پرکاربردترین مواد در صنایع فلزی هستند. پرس هیدرولیک می تواند برای خم کاری، شکل دهی، کشش، صاف کاری و مونتاژ قطعات فولادی مورد استفاده قرار گیرد.

با افزایش استحکام یا ضخامت ماده، معمولا نیروی بیشتری برای تغییر شکل مورد نیاز خواهد بود. به همین دلیل محاسبه تناژ مورد نیاز پیش از انتخاب دستگاه اهمیت زیادی دارد.

کاربرد پرس هیدرولیک برای آلومینیوم

آلومینیوم به دلیل وزن پایین، مقاومت مناسب در برابر خوردگی و قابلیت شکل پذیری در صنایع مختلف استفاده می شود. بسیاری از عملیات شکل دهی، خم کاری و کشش قطعات آلومینیومی را می توان با پرس هیدرولیک انجام داد.

تنظیم نیرو، سرعت، قالب و در صورت نیاز روانکاری مناسب می تواند در جلوگیری از ایجاد نقص سطحی یا تغییر شکل ناخواسته قطعات آلومینیومی موثر باشد.

پرس کاری مس، برنج و سایر فلزات

مس، برنج و بسیاری از آلیاژهای دیگر نیز قابلیت پرس کاری دارند. با توجه به تفاوت خواص مکانیکی این مواد، تنظیمات فرایند باید برای هر فلز به صورت جداگانه تعیین شود.

نوع آلیاژ، ضخامت قطعه، دمای عملیات و میزان تغییر شکل مورد نیاز از جمله عواملی هستند که در تعیین نیروی پرس و طراحی قالب نقش دارند.

تفاوت پرس هیدرولیک با پرس مکانیکی در صنایع فلزی

پرس هیدرولیک و پرس مکانیکی هر دو در صنایع فلزی استفاده می شوند، اما روش ایجاد و انتقال نیرو در آن ها متفاوت است. همین تفاوت باعث می شود هر کدام برای برخی کاربردها مناسب تر باشند.

پرس مکانیکی معمولا انرژی موتور را از طریق اجزای مکانیکی مانند فلایویل و مکانیزم انتقال حرکت به رام منتقل می کند، در حالی که پرس هیدرولیک نیروی خود را از فشار سیال در سیلندر دریافت می کند.

مقایسه قدرت و دقت پرس هیدرولیک و مکانیکی

پرس هیدرولیک قابلیت اعمال نیروی بالا و کنترل نیرو در طول کورس را دارد و برای بسیاری از عملیات سنگین و فرایندهایی که به کنترل فشار نیاز دارند مناسب است.

پرس های مکانیکی نیز بسته به طراحی می توانند دقت و تکرار پذیری بالایی داشته باشند. بنابراین نمی توان به صورت کلی یکی را همیشه دقیق تر از دیگری دانست و انتخاب باید بر اساس نوع عملیات و مشخصات دستگاه انجام شود.

مقایسه سرعت و ظرفیت تولید

در بسیاری از کاربردهای تولید انبوه و عملیات با سیکل کوتاه، پرس مکانیکی می تواند سرعت تولید بالاتری داشته باشد. به همین دلیل این دستگاه ها در برخی خطوط تولید با تیراژ زیاد مورد توجه قرار می گیرند.

پرس هیدرولیک در مقابل انعطاف بیشتری برای تنظیم سرعت و فشار فراهم می کند. پیشرفت سیستم های هیدرولیک و کنترل نیز باعث شده است سرعت و بهره وری مدل های جدید بهبود پیدا کند.

پرس هیدرولیک بهتر است یا پرس مکانیکی؟

پاسخ به این سوال به کاربرد بستگی دارد. اگر کنترل نیرو و سرعت، انعطاف پذیری فرایند، کورس قابل تنظیم یا نیروی بالا از اولویت های اصلی باشد، پرس هیدرولیک می تواند انتخاب مناسبی باشد.

در مقابل، اگر فرایند مشخص و تکراری با تیراژ بسیار بالا و نیاز به سیکل های سریع مدنظر باشد، ممکن است پرس مکانیکی گزینه مناسب تری باشد.

بنابراین پیش از خرید باید نوع قطعه، جنس و ضخامت ماده، تناژ مورد نیاز، تیراژ تولید، دقت مورد انتظار و هزینه های بهره برداری بررسی شوند.

مهم ترین نکات انتخاب دستگاه پرس هیدرولیک برای صنایع فلزی

انتخاب پرس هیدرولیک صرفا بر اساس قیمت یا تناژ اسمی دستگاه تصمیم مناسبی نیست. مشخصات فنی دستگاه باید با نیاز واقعی خط تولید یا کارگاه هماهنگ باشد.

تناژ و ظرفیت دستگاه پرس

تناژ مشخص می کند دستگاه چه مقدار نیروی پرس می تواند ایجاد کند. تناژ مورد نیاز به عواملی مانند جنس فلز، ضخامت قطعه، ابعاد سطح کاری و نوع عملیات بستگی دارد.

بهتر است نیروی مورد نیاز فرایند به صورت مهندسی محاسبه شود و دستگاه بر اساس شرایط کاری واقعی انتخاب شود. انتخاب ظرفیت بسیار کمتر از نیاز خطرناک است و ظرفیت بسیار بالاتر از نیاز نیز می تواند هزینه خرید و بهره برداری را بدون ضرورت افزایش دهد.

ابعاد میز و کورس جک

ابعاد میز باید فضای کافی برای نصب قالب و قرار گرفتن قطعه کار فراهم کند. علاوه بر طول و عرض میز، فاصله باز دستگاه و فضای قابل استفاده برای قالب نیز اهمیت دارد.

کورس جک یا میزان حرکت پیستون نیز باید متناسب با ارتفاع قالب و مقدار حرکت لازم در فرایند باشد. این پارامتر مخصوصا در کشش و فرم دهی قطعات عمیق اهمیت بیشتری پیدا می کند.

فشار و سرعت کاری دستگاه

فشار کاری سیستم هیدرولیک با توانایی دستگاه برای ایجاد نیرو ارتباط دارد. اجزای سیستم باید متناسب با فشار طراحی شده باشند و استفاده از فشار بیش از محدوده مجاز می تواند خطرناک باشد.

سرعت حرکت رام نیز روی زمان سیکل و کیفیت بعضی از عملیات شکل دهی تاثیر دارد. در کاربردهای حرفه ای، امکان تنظیم سرعت نزدیک شدن، سرعت پرس و سرعت برگشت می تواند مزیت مهمی باشد.

نوع سیستم کنترل و اتوماسیون

پرس های ساده ممکن است از سیستم کنترل دستی یا الکتریکی پایه استفاده کنند، در حالی که مدل های پیشرفته می توانند به PLC، HMI، سنسورهای فشار و موقعیت و قابلیت ذخیره برنامه های کاری مجهز باشند.

هرچه فرایند تولید پیچیده تر و نیاز به تکرار پذیری بیشتر باشد، استفاده از سیستم کنترل مناسب اهمیت بیشتری پیدا می کند.

کیفیت ساخت، ایمنی و خدمات پس از فروش

کیفیت فریم، سیلندر، پمپ، شیرآلات، آب بندی ها و قطعات الکتریکی تاثیر مستقیمی بر دوام و عملکرد دستگاه دارد. کیفیت جوشکاری و ماشین کاری بدنه نیز مخصوصا در دستگاه های با تناژ بالا اهمیت زیادی پیدا می کند.

هنگام خرید پرس هیدرولیک باید علاوه بر مشخصات فنی، امکانات ایمنی، دسترسی به قطعات یدکی، شرایط گارانتی، آموزش اپراتور و خدمات پس از فروش نیز بررسی شوند.

نکات ایمنی هنگام کار با دستگاه پرس هیدرولیک

پرس هیدرولیک قادر به ایجاد نیروی بسیار زیادی است و رعایت اصول ایمنی هنگام کار با آن ضروری است. اپراتور باید آموزش کافی دیده باشد و دستورالعمل سازنده دستگاه را رعایت کند.

تجهیزاتی مانند حفاظ مناسب، سیستم توقف اضطراری، کنترل دو دستی یا سایر تجهیزات حفاظتی متناسب با طراحی دستگاه می توانند خطر تماس اپراتور با منطقه کاری را کاهش دهند.

خطرات رایج دستگاه های پرس هیدرولیک

یکی از جدی ترین خطرات، قرار گرفتن دست یا سایر اعضای بدن در منطقه بین قالب و قطعه است. حرکت ناگهانی رام می تواند آسیب بسیار شدیدی ایجاد کند.

نشتی روغن تحت فشار، خرابی شیلنگ ها، سقوط یا جابجایی قطعه، نصب نادرست قالب و استفاده از دستگاه بالاتر از ظرفیت مجاز از دیگر خطرات احتمالی هستند.

اپراتور نباید هنگام فعال بودن دستگاه برای تنظیم یا خارج کردن قطعه وارد منطقه خطر شود. هنگام تعمیر، تعویض قالب یا رفع گیر نیز باید دستگاه مطابق دستورالعمل ایمنی از منابع انرژی جدا و در برابر راه اندازی ناخواسته ایمن شود.

اصول نگهداری و سرویس دوره ای دستگاه

نگهداری صحیح پرس هیدرولیک علاوه بر افزایش طول عمر دستگاه، نقش مهمی در حفظ ایمنی و کیفیت تولید دارد. وضعیت روغن هیدرولیک باید بر اساس برنامه توصیه شده سازنده بررسی شود و فیلترها نیز در زمان مناسب تعویض یا سرویس شوند.

شیلنگ ها، اتصالات، آب بندی سیلندر، پمپ، شیرها و فشارسنج باید به صورت دوره ای از نظر نشتی، فرسودگی یا عملکرد غیر عادی بررسی شوند.

همچنین تمیز نگه داشتن دستگاه، کنترل دمای روغن، بررسی سیستم برق و تجهیزات ایمنی و ثبت سرویس های انجام شده می تواند از بسیاری از خرابی های ناگهانی جلوگیری کند.

در نهایت، دستگاه پرس هیدرولیک در صنعت فلزات زمانی بیشترین بهره وری را خواهد داشت که ظرفیت و مشخصات آن متناسب با فرایند تولید انتخاب شود. بررسی تناژ، ابعاد میز، کورس، سرعت، سیستم کنترل، کیفیت قطعات و امکانات ایمنی پیش از خرید می تواند از هزینه های اضافی در آینده جلوگیری کند و کیفیت تولید را افزایش دهد.
