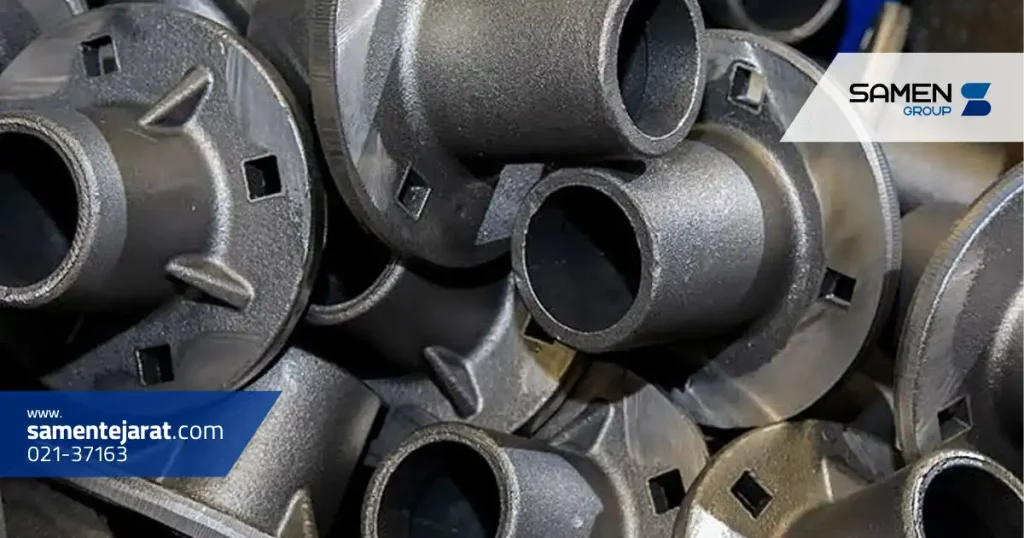

چدن داکتیل و چدن خاکستری از پرکاربردترین انواع چدن در صنایع مختلف هستند که با وجود شباهت در برخی مواد اولیه، از نظر ساختار گرافیت، خواص مکانیکی و کاربرد تفاوت های مهمی دارند. اصلی ترین تفاوت چدن داکتیل و چدن خاکستری به شکل گرافیت موجود در ساختار آنها مربوط می شود؛ گرافیت در چدن داکتیل عمدتا به صورت کروی و در چدن خاکستری به شکل ورقه ای دیده می شود. همین تفاوت ساختاری باعث می شود چدن داکتیل معمولا استحکام و شکل پذیری بیشتری داشته باشد، در حالی که چدن خاکستری به دلیل قابلیت جذب ارتعاش و ماشین کاری مناسب در بسیاری از قطعات صنعتی مورد استفاده قرار می گیرد.
در ادامه، تفاوت های این دو نوع چدن را از نظر ساختار، استحکام، شکل پذیری، شکنندگی و کاربرد بررسی می کنیم تا انتخاب میان آنها برای کاربردهای مختلف ساده تر شود.
برای انتخاب متریال مناسب در قطعات صنعتی، علاوه بر بررسی تفاوت چدن داکتیل و چدن خاکستری، توجه به قیمت فولاد و مقایسه هزینه آن با انواع چدن نیز می تواند در تصمیم گیری نهایی موثر باشد.
اگرچه هر دو ماده در خانواده چدن ها قرار می گیرند، شکل متفاوت گرافیت سبب ایجاد اختلاف قابل توجهی در رفتار مکانیکی آنها می شود. بنابراین هنگام مقایسه چدن خاکستری و داکتیل نباید تنها به ترکیب شیمیایی توجه کرد و ریزساختار، گرید و شرایط تولید نیز اهمیت زیادی دارند.

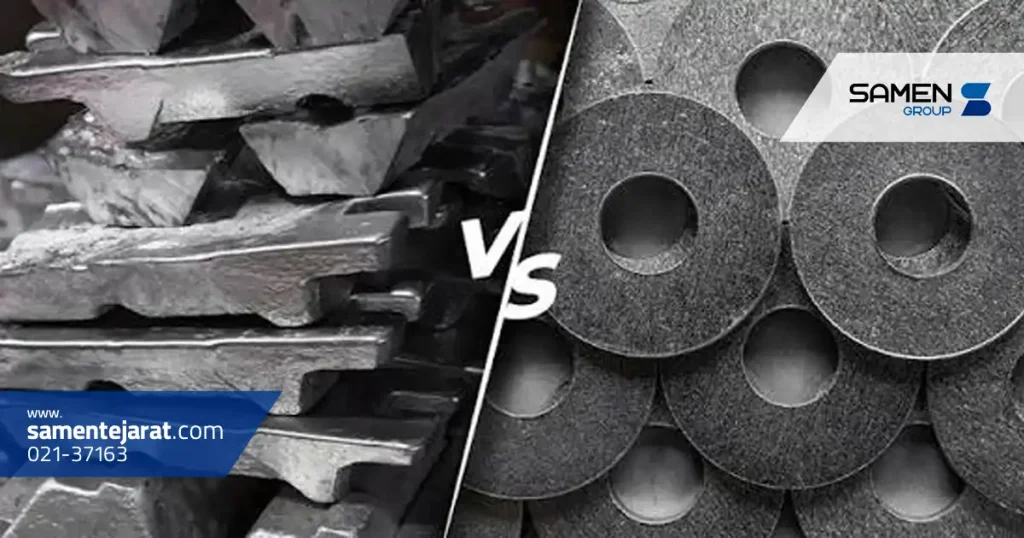

تفاوت در ساختار و ترکیب
مهم ترین تفاوت ساختاری این دو ماده، شکل گرافیت است. در چدن خاکستری، گرافیت به شکل ورقه های پراکنده در زمینه فلزی دیده می شود. لبه های این ورقه ها می توانند باعث افزایش تمرکز تنش شوند.
در چدن داکتیل، با کنترل ترکیب و فرایند تولید و استفاده از عملیات کروی سازی، گرافیت عمدتا به شکل گره ها یا کره های کوچک تشکیل می شود. این ساختار تمرکز تنش کمتری ایجاد می کند و در نتیجه زمینه فلزی بهتر می تواند نیروهای وارد شده را تحمل کند.
البته خواص نهایی هر دو نوع چدن علاوه بر شکل گرافیت به عواملی مانند ترکیب شیمیایی، درصد کربن و سیلیسیم، نوع زمینه فلزی، سرعت سرد شدن و عملیات حرارتی نیز وابسته است.
تفاوت در استحکام و مقاومت
یکی دیگر از مهم ترین موارد در بررسی تفاوت چدن داکتیل و چدن خاکستری، خواص مکانیکی آنهاست. چدن داکتیل در گریدهای متداول معمولا استحکام کششی و مقاومت در برابر ضربه بیشتری نسبت به چدن خاکستری دارد.
ساختار گرافیت کروی در چدن داکتیل اجازه می دهد تنش با تمرکز کمتری در ماده توزیع شود. به همین دلیل این نوع چدن برای ساخت قطعاتی که تحت بارهای مکانیکی قابل توجه، ضربه یا فشار قرار می گیرند گزینه مناسبی است.
چدن خاکستری در مقابل، اگرچه مقاومت فشاری خوبی دارد، در کشش و ضربه رفتار شکننده تری از خود نشان می دهد. مزیت مهم آن قابلیت بالای جذب ارتعاش است؛ خصوصیتی که برای پایه ها و بدنه ماشین آلات صنعتی بسیار ارزشمند است.
تفاوت در شکل پذیری و شکنندگی
نام داکتیل نیز به یکی از مهم ترین ویژگی های این ماده اشاره دارد. چدن داکتیل در مقایسه با چدن خاکستری توانایی بیشتری برای تحمل تغییر شکل قبل از شکست دارد.
چدن خاکستری به دلیل ساختار گرافیت ورقه ای، شکل پذیری بسیار محدودی دارد و در برابر ضربه و بارگذاری کششی مستعد شکست تردتر است. به همین دلیل استفاده از آن در قطعاتی که باید تغییر شکل قابل توجه یا بارهای ضربه ای شدید را تحمل کنند، نیازمند بررسی دقیق طراحی است.
در چدن داکتیل، گرافیت کروی تاثیر مخرب کمتری بر پیوستگی زمینه فلزی دارد. در نتیجه قطعه می تواند قبل از شکست مقدار بیشتری تغییر شکل را تحمل کند و چقرمگی بالاتری داشته باشد.
تفاوت در خواص مکانیکی باعث شده است که هر کدام از این دو نوع چدن در صنایع مختلف جایگاه خاص خود را داشته باشند. انتخاب بین آنها باید با توجه به نوع بارگذاری، شرایط محیطی، میزان ارتعاش، نیاز به ماشین کاری و الزامات طراحی انجام شود.

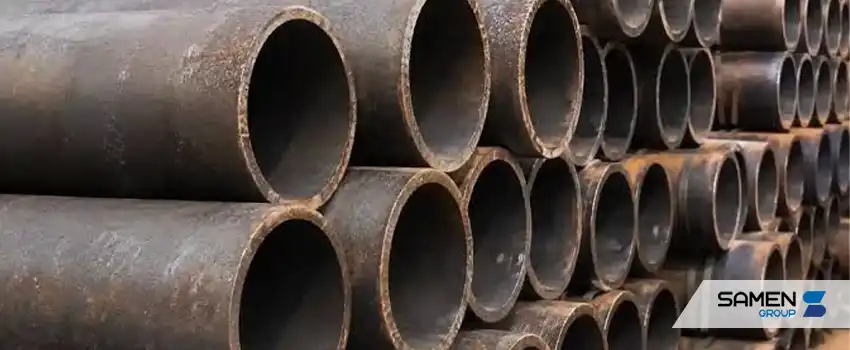

چدن داکتیل معمولا در قطعاتی مورد توجه قرار می گیرد که استحکام، چقرمگی و مقاومت در برابر ضربه اهمیت بیشتری دارد. برای مثال، لوله ها و اتصالات تحت فشار، قطعات سیستم تعلیق و خودرو، چرخ دنده ها، میل لنگ ها و برخی قطعات سنگین صنعتی می توانند از چدن داکتیل ساخته شوند.
در مقابل، چدن خاکستری برای قطعاتی که میرایی ارتعاش، قابلیت ماشین کاری و پایداری ابعادی اهمیت زیادی دارد، انتخاب رایجی است. بدنه دستگاه های صنعتی، پایه ماشین ابزار، برخی قطعات موتور و دیسک های ترمز از کاربردهای شناخته شده این ماده هستند.
بنابراین نمی توان یکی از این دو نوع چدن را در تمام شرایط بهتر دانست. نوع قطعه و شرایط کاری تعیین می کند که خواص چدن داکتیل یا چدن خاکستری برای آن مناسب تر است.

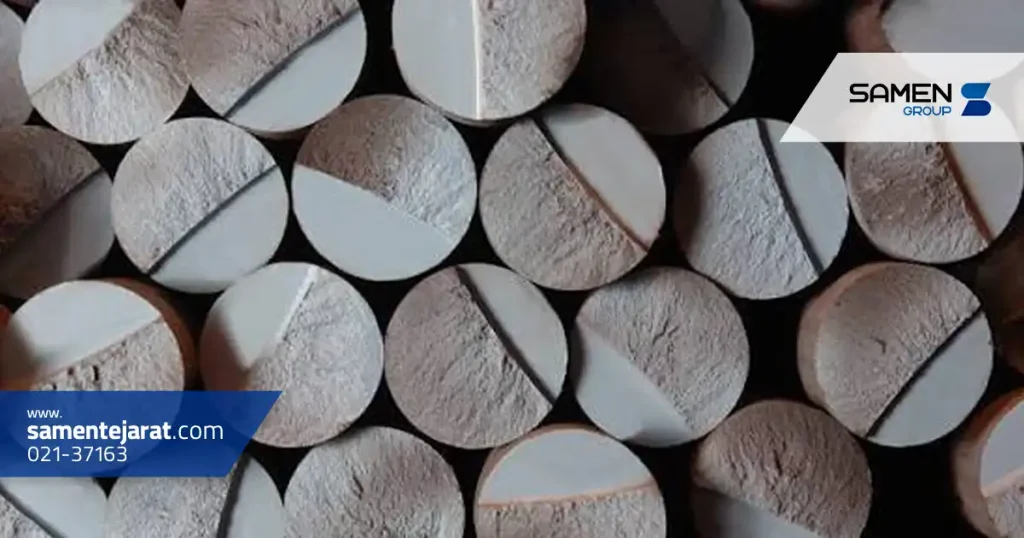

| ویژگی | چدن داکتیل | چدن خاکستری |
| شکل گرافیت | عمدتا کروی | عمدتا ورقه ای |
| نام دیگر | چدن نشکن، چدن گرافیت کروی | چدن گرافیت ورقه ای |
| استحکام کششی | معمولا بالاتر | معمولا پایین تر |
| شکل پذیری | بیشتر | بسیار محدود |
| مقاومت در برابر ضربه | معمولا بیشتر | کمتر |
| رفتار در شکست | چقرمه تر نسبت به چدن خاکستری | تردتر |
| قابلیت جذب ارتعاش | مناسب | بسیار خوب |
| قابلیت ماشین کاری | وابسته به گرید و زمینه | عموما بسیار خوب |
| کاربرد شاخص | لوله، قطعات خودرو، چرخ دنده و قطعات تحت بار | بدنه ماشین آلات، دیسک ترمز، بلوک موتور و پایه دستگاه |
| مناسب برای بارهای مکانیکی بالا | معمولا مناسب تر | بسته به نوع بار و طراحی محدودتر |
سوالات متداول
مهم ترین تفاوت در شکل گرافیت آنهاست. گرافیت در چدن داکتیل عمدتا کروی و در چدن خاکستری ورقه ای است. این تفاوت ریزساختاری تاثیر مستقیمی بر استحکام، شکل پذیری و رفتار شکست آنها دارد.
از نظر استحکام کششی، چقرمگی و مقاومت در برابر ضربه، گریدهای متداول چدن داکتیل معمولا عملکرد بهتری دارند. با این حال انتخاب ماده باید بر اساس نوع بارگذاری و شرایط کاری انجام شود.
گرافیت های ورقه ای موجود در چدن خاکستری باعث ایجاد تمرکز تنش در زمینه فلزی می شوند. به همین دلیل این ماده در برابر کشش و ضربه نسبت به چدن داکتیل رفتار شکننده تری دارد.
یکی از مزایای مهم چدن خاکستری قابلیت بالای جذب و میرایی ارتعاش است. همچنین بسیاری از گریدهای آن ماشین کاری مناسبی دارند و برای ساخت بدنه و پایه ماشین آلات گزینه مطلوبی هستند.
