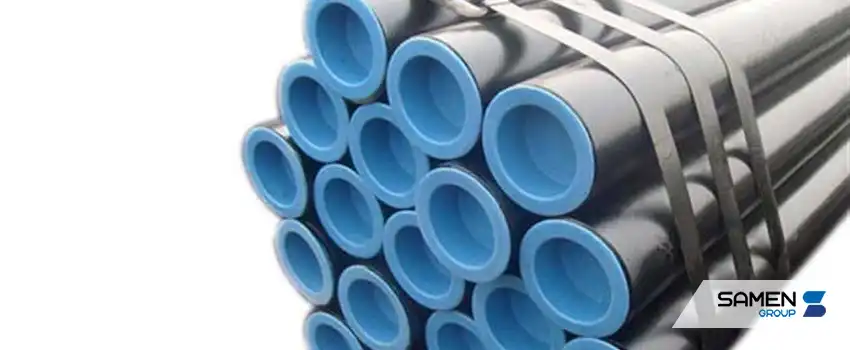

لوله مانیسمان رده 40 یکی از پرکاربردترین انواع لوله های فولادی در صنایع نفت، گاز، پتروشیمی، تأسیسات و سیستم های انتقال سیالات است. اما یکی از مهم ترین سؤالاتی که خریداران، مهندسان و مجریان پروژه ها با آن مواجه می شوند این است که فشار کاری لوله مانیسمان رده 40 چقدر است؟
پاسخ این سؤال یک عدد ثابت نیست؛ زیرا فشار کاری لوله مانیسمان رده 40 به عواملی مانند قطر لوله، ضخامت جداره، جنس متریال، دمای کاری، نوع سیال و استاندارد طراحی بستگی دارد. به همین دلیل، برای انتخاب درست این لوله باید هم با مشخصات فنی آن آشنا باشید و هم نحوه محاسبه فشار مجاز را بدانید.
در این مقاله، به صورت کامل بررسی می کنیم که لوله مانیسمان رده 40 چیست، فشار کاری آن چگونه تعیین می شود، چه استانداردهایی در این زمینه اهمیت دارند و چگونه می توان بر اساس شرایط پروژه، بهترین انتخاب را انجام داد.
انتخاب صحیح فشار کاری لوله مانیسمان رده 40، علاوه بر افزایش ایمنی سیستم لوله کشی، می تواند از تحمیل هزینه های اضافی ناشی از استفاده غیرضروری از رده های بالاتر و تأثیر نوسانات قیمت فولاد آلیاژی بر بودجه پروژه جلوگیری کند.
لوله مانیسمان رده 40 چیست؟
لوله مانیسمان رده 40 یکی از انواع لوله های فولادی بدون درز است که به دلیل استحکام مناسب، یکنواختی ساختار و تحمل فشار قابل قبول، در بسیاری از پروژه های صنعتی و ساختمانی استفاده می شود. برای درک بهتر فشار کاری این لوله، ابتدا باید بدانیم لوله مانیسمان دقیقاً چیست و منظور از رده 40 چه مفهومی دارد.
تعریف لوله مانیسمان (بدون درز)
لوله مانیسمان یا Seamless Pipe نوعی لوله فولادی است که بدون خط جوش تولید می شود. در فرایند تولید این لوله، یک شمش فولادی حرارت داده شده و سپس به صورت یکپارچه سوراخ و کشیده می شود تا لوله شکل بگیرد. نبودِ درز جوش باعث می شود این نوع لوله در مقایسه با لوله های درزدار، در برابر فشار، دما و تنش های مکانیکی عملکرد مطمئن تری داشته باشد.
به همین دلیل، لوله مانیسمان رده 40 در کاربردهایی که ایمنی، دوام و تحمل فشار اهمیت بالایی دارد، انتخابی رایج و قابل اعتماد است.
رده (Schedule) در لوله یعنی چه؟
در استانداردهای لوله کشی، واژه Schedule یا رده برای نشان دادن ضخامت نسبی دیواره لوله به کار می رود. هرچه عدد رده بالاتر باشد، ضخامت جداره بیشتر و در نتیجه توان تحمل فشار نیز بالاتر خواهد بود.
برای مثال:
بنابراین، وقتی از لوله مانیسمان رده 40 صحبت می کنیم، منظور لوله ای بدون درز با ضخامت استانداردی است که برای طیف گسترده ای از فشارهای کاری متوسط تا نسبتاً بالا مناسب است.
مشخصات کلی لوله مانیسمان رده 40 (قطر، ضخامت، وزن)
مشخصات این لوله بر اساس قطر اسمی یا NPS تعیین می شود. با تغییر سایز لوله، ضخامت و وزن آن نیز تغییر می کند. نکته مهم این است که در رده 40، با افزایش قطر لوله، نسبت تحمل فشار معمولاً کاهش می یابد؛ زیرا قطر خارجی بیشتر می شود و فشار داخلی تنش بیشتری بر دیواره وارد می کند.
برخی ویژگی های کلی لوله مانیسمان رده 40 عبارت اند از:
شناخت این مشخصات، پایه اصلی برای محاسبه فشار کاری لوله مانیسمان رده 40 است.
در انتخاب لوله مانیسمان رده 40، توجه به فشار کاری مجاز و شرایط دما و سیال بسیار مهم است، چون استفاده از رده نامناسب می تواند علاوه بر کاهش ایمنی، قیمت لوله و هزینه نهایی پروژه را به طور غیرمنطقی افزایش دهد.

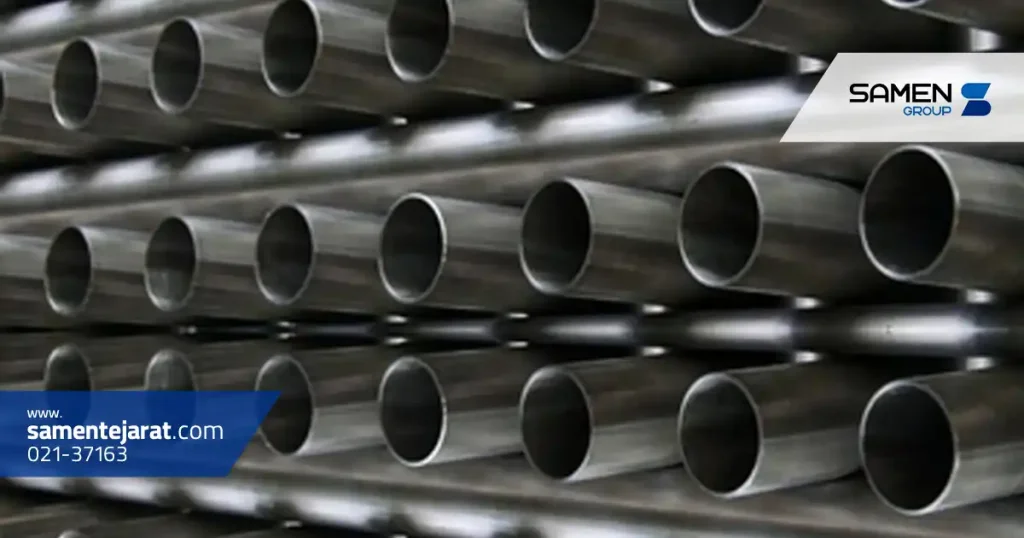

وقتی درباره فشار کاری لوله مانیسمان رده 40 صحبت می کنیم، منظور حداکثر فشاری است که لوله می تواند در شرایط عملیاتی مشخص، به صورت ایمن تحمل کند. این مقدار برای همه سایزها یکسان نیست و تحت تأثیر عوامل فنی مختلف قرار دارد.
مفهوم فشار کاری (Working Pressure) چیست؟
فشار کاری یا Working Pressure به فشاری گفته می شود که لوله یا تجهیز می تواند در شرایط بهره برداری عادی، بدون آسیب، تغییر شکل خطرناک یا کاهش ایمنی تحمل کند. این فشار باید در محدوده ای باشد که استانداردهای طراحی تعیین کرده اند.
به زبان ساده، فشار کاری همان فشاری است که سیستم قرار است در عمل با آن کار کند؛ نه فشار نهایی شکست و نه فشار تست.
تفاوت فشار کاری، فشار طراحی و فشار آزمون
در پروژه های صنعتی، این سه مفهوم اغلب به جای هم استفاده می شوند، اما تفاوت مهمی دارند:
در نتیجه، اگرچه یک لوله ممکن است فشار تست بالایی را تحمل کند، این موضوع به معنی مجاز بودن همان فشار در کارکرد مداوم نیست.
برای ارائه یک دید کلی، می توان گفت فشار کاری لوله مانیسمان رده 40 در سایزهای کوچک تر بیشتر از سایزهای بزرگ تر است. دلیل این موضوع نسبت بهتر ضخامت به قطر در لوله های کوچک تر است.
در جدول زیر، مقادیر به صورت حدودی و صرفاً برای آشنایی اولیه آورده شده اند. مقدار دقیق باید براساس استاندارد، متریال، دما و شرایط طراحی محاسبه شود.
| سایز اسمی لوله | ضخامت تقریبی رده 40 | فشار کاری حدودی در دمای محیط |
| 1/2 اینچ | 2.77 میلی متر | بالا |
| 1 اینچ | 3.38 میلی متر | نسبتاً بالا |
| 2 اینچ | 3.91 میلی متر | متوسط رو به بالا |
| 4 اینچ | 6.02 میلی متر | متوسط |
| 6 اینچ | 7.11 میلی متر | متوسط |
| 8 اینچ | 8.18 میلی متر | کمتر از سایزهای کوچک تر |
نکته مهم این است که هرچه قطر لوله بیشتر شود، با وجود افزایش ضخامت، فشار قابل تحمل معمولاً کاهش پیدا می کند. بنابراین در طراحی خطوط پرفشار، صرفاً توجه به رده کافی نیست و باید سایز لوله نیز به دقت بررسی شود.

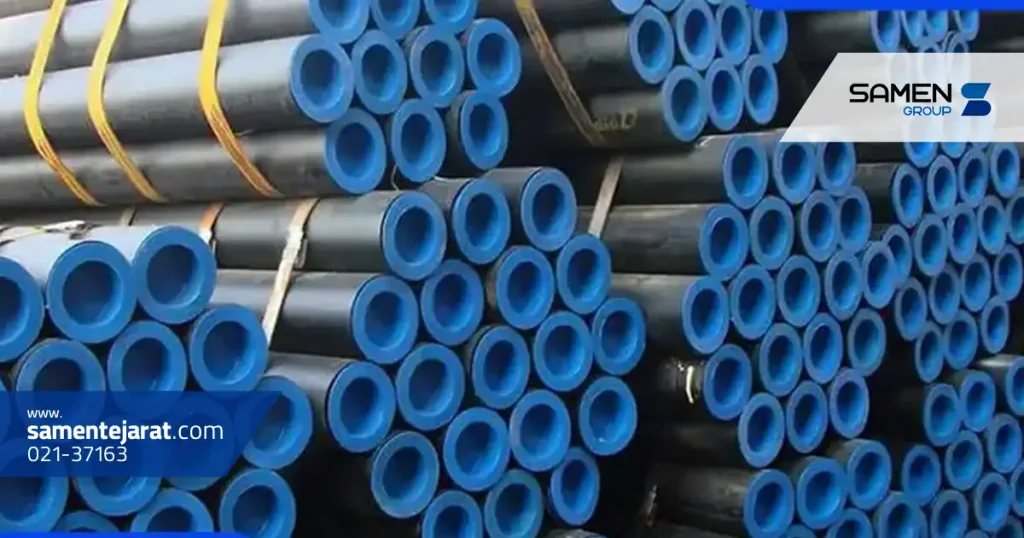

برای تعیین دقیق فشار کاری لوله مانیسمان رده 40 نمی توان فقط به عنوان «رده 40» اکتفا کرد. چندین عامل فنی در این موضوع نقش دارند که در ادامه بررسی می کنیم.
جنس و گرید فولاد (Carbon Steel، Alloy و…)
یکی از عوامل اصلی، نوع متریال و گرید فولاد است. برای مثال، لوله های ساخته شده از کربن استیل معمولاً در پروژه های عمومی صنعتی استفاده می شوند، در حالی که آلیاژی ها یا فولادهای خاص ممکن است در دماها و فشارهای بالاتر عملکرد بهتری داشته باشند.
مقاومت تسلیم، استحکام کششی و تنش مجاز هر متریال، مستقیماً بر فشار مجاز لوله اثر می گذارد. بنابراین دو لوله با رده 40 اما با گریدهای متفاوت، لزوماً فشار کاری یکسانی ندارند.
دما و تأثیر آن بر فشار مجاز
افزایش دما معمولاً باعث کاهش تنش مجاز متریال می شود. به همین دلیل، لوله ای که در دمای محیط فشار مشخصی را تحمل می کند، ممکن است در دمای بالا فشار کمتری را به صورت ایمن تحمل کند.
این موضوع به ویژه در خطوط بخار، واحدهای فرآیندی و نیروگاه ها اهمیت زیادی دارد. در چنین شرایطی، انتخاب لوله مانیسمان رده 40 بدون بررسی جداول تنش مجاز در دمای کاری می تواند خطرناک باشد.
قطر اسمی (NPS) و ضخامت جداره
نسبت میان قطر و ضخامت، یکی از مهم ترین پارامترهای تعیین کننده فشار کاری است. هرچه قطر لوله بیشتر باشد، برای تحمل فشار مشابه به ضخامت بیشتری نیاز است. در مقابل، لوله های با قطر کمتر معمولاً در همان رده، فشار بالاتری را تحمل می کنند.
به همین دلیل، در طراحی صنعتی باید سایز و رده لوله هم زمان بررسی شوند، نه اینکه تنها یکی از آن ها مبنای تصمیم گیری قرار گیرد.
استانداردهای مرجع (ASME, ASTM و …)
فشار کاری لوله ها بر اساس استانداردهای معتبر بین المللی تعیین و کنترل می شود. مهم ترین استانداردها در این حوزه عبارت اند از:
استفاده از این استانداردها باعث می شود محاسبات فشار کاری بر پایه اصول مهندسی و الزامات ایمنی انجام شود.

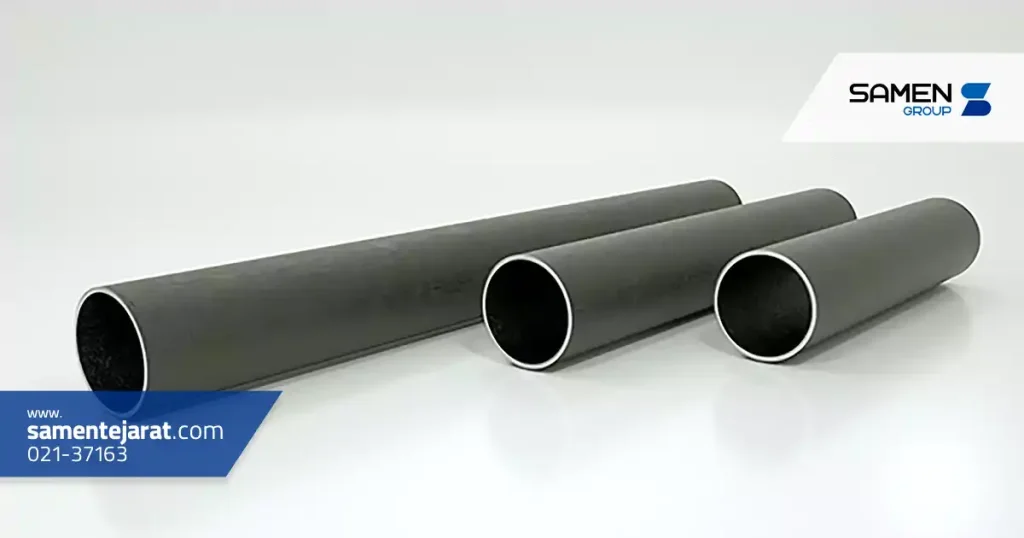

برای محاسبه فشار کاری لوله مانیسمان رده 40، مهندسان معمولاً از فرمول ها و ضوابطی استفاده می کنند که در استانداردهای ASME تعریف شده اند. این محاسبات باید با توجه به متریال، ابعاد واقعی لوله، دمای طراحی و ضرایب مجاز انجام شوند.
معرفی فرمول های رایج (بر اساس ASME B31.3 یا ASME B31.1)
یکی از روابط شناخته شده برای محاسبه فشار مجاز لوله به صورت ساده شده به شکل زیر بیان می شود:
که در آن:
در استانداردهای واقعی مانند ASME B31.3 ضرایب دیگری مانند ضریب کیفیت، ضریب دما و تلرانس ساخت نیز وارد فرمول می شوند. بنابراین این رابطه برای درک مفهوم مناسب است، اما برای طراحی نهایی باید از نسخه کامل فرمول استاندارد استفاده شود.
مثال عددی محاسبه فشار کاری برای یک سایز مشخص
فرض کنیم یک لوله مانیسمان رده 40 با مشخصات زیر داریم:
با استفاده از فرمول ساده شده:
نتیجه تقریباً برابر است با:
یعنی حدود:
این عدد صرفاً یک محاسبه تئوریک ساده شده است. در عمل باید تلرانس خوردگی، ضریب اطمینان، نوع سرویس و شرایط دمایی نیز اعمال شود؛ بنابراین فشار کاری واقعی می تواند کمتر از این مقدار باشد.
نکات مهم ایمنی در محاسبه (ضریب اطمینان، جوش ها، خوردگی)
در محاسبه فشار کاری واقعی، باید چند نکته مهم را در نظر گرفت:
به همین دلیل، محاسبه فشار کاری لوله مانیسمان رده 40 باید همیشه با دیدی مهندسی و محافظه کارانه انجام شود.
به دلیل تعادل مناسب میان ضخامت، وزن، قیمت و تحمل فشار، لوله مانیسمان رده 40 در طیف وسیعی از صنایع کاربرد دارد.
استفاده در خطوط گاز و بخار
در بسیاری از خطوط انتقال گاز، هوای فشرده و بخار با فشار متوسط، لوله مانیسمان رده 40 گزینه ای رایج است. البته برای بخار با دمای بالا یا فشارهای سنگین، ممکن است نیاز به رده های بالاتر یا متریال خاص باشد.
استفاده در صنایع نفت، پتروشیمی و نیروگاهی
این لوله در واحدهای فرآیندی، خطوط سرویس جانبی، انتقال سیالات هیدروکربنی و برخی خطوط نیروگاهی کاربرد فراوانی دارد. مقاومت مناسب در برابر فشار و قابلیت اطمینان بالا، از دلایل محبوبیت آن در این صنایع است.
استفاده در سیستم های تأسیسات و آتش نشانی
در پروژه های ساختمانی و صنعتی، لوله مانیسمان رده 40 در سیستم های تأسیسات مکانیکی، موتورخانه ها، خطوط آتش نشانی، انتقال آب و برخی شبکه های گازرسانی مورد استفاده قرار می گیرد. این کاربردها معمولاً به دلیل نیاز به دوام بالا و عملکرد مطمئن در بلندمدت است.
انتخاب رده مناسب، نقش مهمی در ایمنی، هزینه و عملکرد سیستم لوله کشی دارد. برای همین، مقایسه رده 40 با رده های دیگر ضروری است.
مقایسه رده 40 با رده 20 و رده 80
به طور کلی:
در نتیجه، اگر سیستم فشار متوسط داشته باشد، رده 40 معمولاً انتخاب اقتصادی و فنی مناسبی است. اما برای فشارهای بالاتر یا شرایط سخت تر، رده 80 می تواند گزینه بهتری باشد.
سؤالات متداول
خیر. فشار کاری لوله مانیسمان رده 40 عدد ثابتی نیست و به عواملی مثل سایز (NPS)، ضخامت واقعی جداره، جنس فولاد، دمای کاری و استاندارد طراحی (مثلاً ASME B31.3) بستگی دارد. برای هر سایز و شرایط، باید فشار مجاز جداگانه محاسبه شود.
خیر. رده (Schedule) فقط ضخامت نسبی لوله را نشان می دهد. برای تعیین فشار کاری باید علاوه بر رده، قطر، متریال، دما و ضوابط استاندارد را هم در نظر گرفت. دو لوله رده 40 با سایز و متریال متفاوت می توانند فشارهای کاری کاملاً متفاوتی داشته باشند.
چون نسبت ضخامت به قطر در لوله های کوچک تر بهتر است. هرچه قطر لوله بیشتر شود، تنش حلقوی ناشی از فشار داخلی بالاتر می رود و برای تحمل همان فشار، به ضخامت بیشتری نیاز است. بنابراین در یک رده ثابت مانند 40، سایزهای کوچک تر معمولاً فشار کاری بالاتری دارند.
بستگی به فشار، دما و شرایط سرویس دارد. برای بسیاری از خطوط گاز و بخار با فشار متوسط، رده 40 کافی است؛ اما برای فشارهای بالا، دمای زیاد یا سرویس های حساس، معمولاً رده 80 یا متریال خاص تر توصیه می شود. تصمیم نهایی باید بر اساس محاسبات مهندسی و استاندارد مربوطه گرفته شود.
بله. فشار تست هیدرواستاتیک معمولاً بالاتر از فشار کاری و حتی فشار طراحی است. هدف از تست، اطمینان از سلامت لوله و سیستم در فشاری بیشتر از فشار بهره برداری است. اما این به معنی مجاز بودن استفاده دائمی از لوله در همان فشار تست نیست.
معمولاً از استانداردهای زیر استفاده می شود:
ASME B31.3 برای سیستم های فرآیندی
ASME B31.1 برای خطوط نیروگاهی و بخار
ASME B36.10 برای ابعاد و ضخامت لوله
و استانداردهای متریال مانند ASTM A106 / ASTM A53
انتخاب استاندارد بستگی به نوع پروژه و سرویس دارد.
