لوله مانیسمان به دلیل ساختار بدون درز، استحکام مناسب و توانایی تحمل فشار و دمای بالا، یکی از پرکاربردترین انواع لوله در صنایع نفت، گاز، پتروشیمی، نیروگاهی و تاسیسات صنعتی است. یکی از مهم ترین مشخصاتی که هنگام انتخاب و خرید این محصول باید مورد توجه قرار گیرد، رده لوله مانیسمان است. رده لوله ارتباط مستقیمی با ضخامت دیواره، وزن، تحمل فشار و کاربرد آن دارد و انتخاب اشتباه آن می تواند هزینه پروژه را افزایش دهد یا عملکرد سیستم لوله کشی را تحت تاثیر قرار دهد.
برای انتخاب رده مناسب در پروژه، علاوه بر ضخامت و تحمل فشار، بررسی قیمت لوله مانیسمان در سایزها و رده های مختلف نیز اهمیت زیادی دارد.

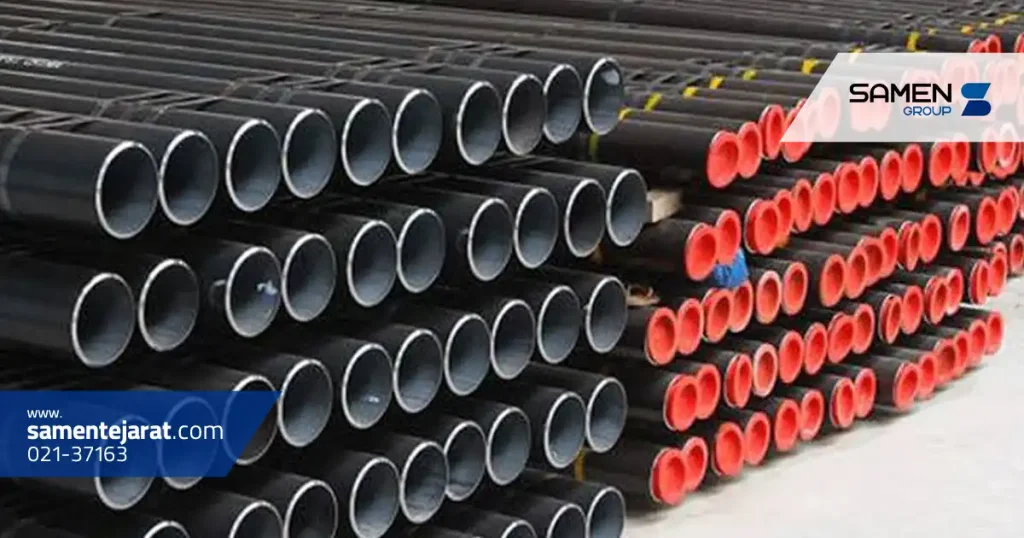

رده لوله مانیسمان که معمولا با عبارت Schedule یا SCH شناخته می شود، شاخصی برای مشخص کردن ضخامت دیواره لوله در یک سایز اسمی مشخص است. اعدادی مانند رده 20، رده 40، رده 80 و رده 160 نمونه هایی از رده های مختلف لوله هستند.
نکته مهم این است که عدد رده به صورت مستقیم نشان دهنده ضخامت لوله بر حسب میلی متر نیست. برای مثال، لوله مانیسمان رده 40 در سایزهای مختلف دارای ضخامت های متفاوتی است. بنابراین برای تعیین ضخامت دقیق باید علاوه بر رده، سایز اسمی و استاندارد لوله نیز مشخص باشد.
یکی از مهم ترین تاثیرات افزایش رده لوله مانیسمان، افزایش ضخامت دیواره آن است. در یک قطر اسمی یکسان، معمولا هرچه رده بالاتر باشد، دیواره لوله ضخیم تر می شود. افزایش ضخامت نیز باعث افزایش مقدار فولاد مصرف شده و در نتیجه افزایش وزن هر متر لوله خواهد شد.
به همین دلیل، دو لوله با قطر اسمی یکسان اما رده متفاوت می توانند وزن و قیمت متفاوتی داشته باشند. به عنوان مثال، یک لوله رده 80 معمولا نسبت به لوله رده 40 با همان سایز اسمی، دیواره ضخیم تر و وزن بیشتری دارد. البته برای مقایسه دقیق باید جدول ابعادی استاندارد مربوط به همان سایز بررسی شود.

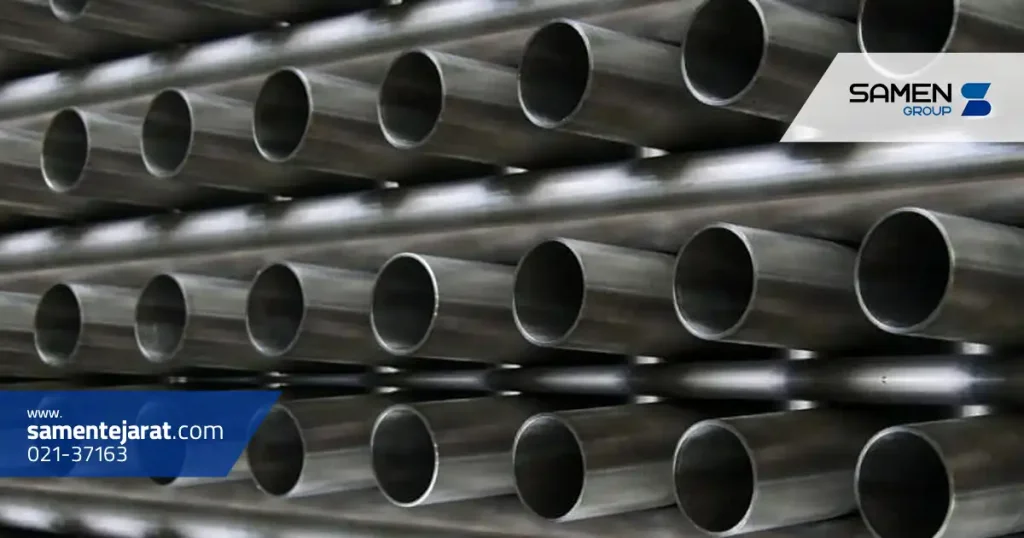

لوله های مانیسمان در رده های مختلفی تولید و عرضه می شوند تا پاسخگوی شرایط کاری متفاوت باشند. فشار سیال، دمای کاری، نوع سیال، قطر لوله، استاندارد طراحی و شرایط محیطی از عواملی هستند که مشخص می کنند چه رده ای برای یک پروژه مناسب است.
لوله مانیسمان رده 20
لوله مانیسمان رده 20 در مقایسه با رده های سنگین تر، ضخامت دیواره کمتری دارد و برای کاربردهایی که فشار کاری پایین تر است می تواند مورد استفاده قرار گیرد. وزن کمتر این لوله نیز می تواند هزینه حمل و اجرای پروژه را کاهش دهد.
البته استفاده از رده 20 باید بر اساس محاسبات مهندسی و استاندارد پروژه انجام شود و نمی توان صرفا به دلیل وزن و قیمت پایین تر، آن را جایگزین رده های بالاتر کرد.
لوله مانیسمان رده 40
رده 40 یکی از شناخته شده ترین و پرکاربردترین رده های لوله مانیسمان است. تعادل مناسب میان ضخامت، وزن، استحکام و هزینه باعث شده است که این رده در بسیاری از خطوط لوله، تاسیسات صنعتی و سیستم های انتقال سیالات مورد استفاده قرار گیرد.
ضخامت دقیق لوله مانیسمان رده 40 به سایز اسمی آن بستگی دارد. به همین دلیل هنگام خرید باید مشخصاتی مانند سایز، ضخامت، استاندارد، متریال و برند تولیدکننده به صورت همزمان بررسی شوند.
لوله مانیسمان رده 80
لوله مانیسمان رده 80 نسبت به رده 40 در یک سایز اسمی یکسان معمولا دیواره ضخیم تری دارد و برای شرایط کاری سنگین تر مورد توجه قرار می گیرد. افزایش ضخامت دیواره می تواند امکان استفاده از این لوله را در سیستم هایی با فشار طراحی بالاتر فراهم کند؛ البته میزان فشار مجاز نهایی تنها با توجه به رده تعیین نمی شود.
رده 80 در صنایع نفت، گاز، پتروشیمی، نیروگاهی و خطوط انتقال صنعتی کاربرد زیادی دارد. وزن و میزان فولاد مصرفی بیشتر نیز از دلایل بالاتر بودن هزینه این رده نسبت به برخی رده های سبک تر است.
لوله مانیسمان رده 160
رده 160 از رده های سنگین لوله به شمار می رود و ضخامت دیواره بالایی دارد. این لوله ها در شرایطی مورد استفاده قرار می گیرند که سیستم با فشارهای بالا یا شرایط کاری خاص مواجه است و طراحی پروژه نیازمند لوله ای با دیواره بسیار ضخیم است.
وزن زیاد، قیمت بالاتر و نیاز به تجهیزات مناسب برای حمل، برش، جوشکاری و نصب از نکاتی هستند که هنگام انتخاب لوله مانیسمان رده 160 باید در نظر گرفته شوند.

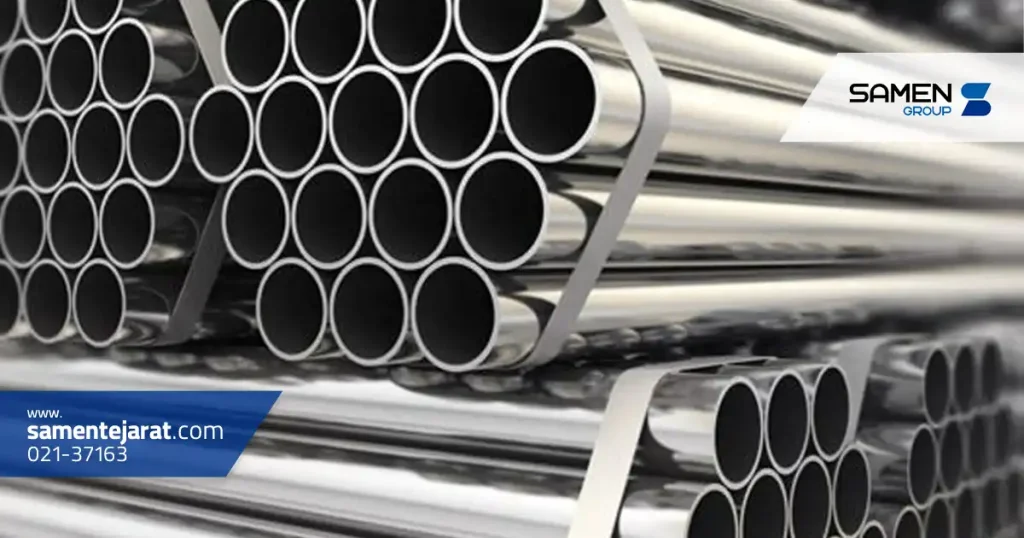

مهم ترین تفاوت میان رده های مختلف لوله مانیسمان به ضخامت دیواره مربوط می شود. در یک سایز اسمی ثابت، افزایش رده معمولا به معنای افزایش ضخامت دیواره است. این تغییر بر وزن، قطر داخلی، هزینه خرید و شرایط استفاده از لوله تاثیر می گذارد.
برای مثال، اگر دو لوله با قطر خارجی یکسان و رده های 40 و 80 را مقایسه کنیم، لوله رده 80 معمولا دیواره ضخیم تر و در نتیجه قطر داخلی کوچک تری خواهد داشت. بنابراین انتخاب رده تنها مسئله استحکام نیست و می تواند بر مشخصات جریان سیال نیز اثر بگذارد.
ضخامت دیواره یکی از عوامل موثر بر توانایی لوله در تحمل فشار داخلی است. در شرایط یکسان از نظر قطر، جنس، دما و استاندارد، افزایش ضخامت دیواره معمولا امکان تحمل فشار بالاتر را فراهم می کند. به همین دلیل رده های بالاتر برای برخی خطوط پرفشار انتخاب می شوند.
با این حال، نمی توان تنها بر اساس رده درباره فشار مجاز یک لوله تصمیم گرفت. جنس و گرید فولاد، قطر خارجی، ضخامت واقعی دیواره، دمای کاری، ضریب خوردگی، نوع سیال و الزامات استاندارد طراحی همگی در تعیین فشار مجاز نقش دارند.
انتخاب رده مناسب باید بر اساس مشخصات فنی پروژه انجام شود. فشار و دمای طراحی، نوع سیال، سایز اسمی لوله، جنس فولاد، میزان خوردگی احتمالی و استاندارد مورد استفاده از مهم ترین معیارهایی هستند که باید بررسی شوند.
انتخاب رده بالاتر از مقدار مورد نیاز همیشه به معنای انتخاب بهتر نیست، زیرا ضخامت و وزن بیشتر می تواند هزینه خرید، حمل و اجرای پروژه را افزایش دهد. از طرف دیگر، استفاده از رده پایین تر از نیاز واقعی سیستم نیز می تواند ایمنی و عمر مفید خط لوله را تحت تاثیر قرار دهد. به همین دلیل در پروژه های حساس، تعیین رده باید بر اساس محاسبات مهندسی و استاندارد طراحی انجام شود.
کاربرد رده های مختلف لوله مانیسمان به شرایط طراحی پروژه بستگی دارد. رده های سبک تر می توانند در برخی خطوط با فشار پایین و کاربردهای عمومی استفاده شوند، در حالی که رده 40 در بسیاری از تاسیسات و خطوط صنعتی کاربرد گسترده ای دارد.
رده 80 بیشتر در سیستم هایی با شرایط کاری سنگین تر، خطوط صنعتی و برخی کاربردهای نفت، گاز و پتروشیمی مورد استفاده قرار می گیرد. رده 160 نیز بیشتر برای پروژه های خاص و خطوطی که به دیواره بسیار ضخیم نیاز دارند انتخاب می شود. با این حال، نمی توان برای هر رده یک کاربرد ثابت تعیین کرد و انتخاب نهایی باید مطابق فشار، دما، متریال و استاندارد پروژه باشد.
در مجموع، شناخت رده لوله مانیسمان کمک می کند تا محصولی متناسب با شرایط واقعی پروژه انتخاب شود. توجه همزمان به سایز، ضخامت، جنس، استاندارد و رده لوله علاوه بر افزایش ایمنی، از پرداخت هزینه اضافی برای خرید لوله ای سنگین تر از نیاز پروژه جلوگیری می کند.
سوالات متداول
رده لوله مانیسمان یا Schedule شاخصی است که برای مشخص کردن ضخامت دیواره لوله در سایزهای مختلف استفاده می شود.
در یک سایز اسمی مشخص، معمولا با افزایش رده، ضخامت دیواره نیز افزایش پیدا می کند؛ با این حال ضخامت دقیق باید از جدول استاندارد همان سایز بررسی شود.
لوله رده 80 در یک سایز اسمی یکسان معمولا دیواره ضخیم تر و وزن بیشتری نسبت به رده 40 دارد و برای شرایط کاری سنگین تر قابل استفاده است.
خیر. رده 160 وزن و ضخامت بالایی دارد و استفاده از آن زمانی منطقی است که محاسبات و شرایط طراحی پروژه چنین رده ای را ضروری کند.
