تست هیدرواستاتیک یکی از مهم ترین مراحل کنترل کیفیت و تضمین ایمنی در تولید و بهره برداری از لوله های فولادی است. این آزمون با استفاده از فشار آب انجام شده و به منظور بررسی مقاومت لوله در برابر فشارهای کاری واقعی به کار می رود. در ادامه، به صورت کامل و مرحله به مرحله با این تست آشنا می شویم.
با توجه به نوسانات بازار و بالا بودن قیمت فولاد آلیاژی، انجام دقیق تست هیدرواستاتیک یک راهکار حیاتی برای تضمین سلامت لوله ها و جلوگیری از ضررهای مالی سنگین ناشی از نشتی یا خرابی در پروژه های صنعتی است.
تست هیدرواستاتیک (Hydrostatic Test) فرآیندی است که طی آن لوله فولادی با آب پر شده و تحت فشار مشخصی قرار می گیرد. هدف از این تست، بررسی مقاومت لوله در برابر فشار داخلی و اطمینان از عدم وجود نشتی، ترک، سوراخ یا ضعف های ساختاری است.
هدف از انجام آزمایش
هدف اصلی این تست شامل موارد زیر است:
چرا در صنایع نفت، گاز و آب اهمیت دارد؟
در خطوط انتقال نفت، گاز، بخار و آب، هرگونه ضعف در لوله می تواند باعث انفجار، نشت مواد خطرناک، توقف پروژه و خسارات بزرگ شود. به همین دلیل، تست هیدرواستاتیک یکی از الزامات اجباری در این صنایع است.
جلوگیری از نشتی و ترک خوردگی
نشتی کوچک در خط لوله می تواند به مشکلات بزرگ تبدیل شود. تست هیدرواستاتیک قبل از نصب یا راه اندازی، هرگونه نقص احتمالی را شناسایی می کند.
افزایش ایمنی خطوط انتقال
این تست، یکی از مهم ترین روش های افزایش ایمنی است و کمک می کند لوله قبل از ورود به سرویس، عملکرد قابل قبولی داشته باشد.
الزامات استانداردهای بین المللی
استانداردهای معتبر مثل API، ASTM و ISO انجام این تست را الزامی کرده اند. بسیاری از پروژه های نفت و گاز بدون تایید تست هیدرواستاتیک اصلاً پذیرفته نمی شوند.
با توجه به افزایش قیمت لوله در بازار، انجام تست هیدرواستاتیک نقش مهمی در اطمینان از کیفیت و دوام لوله های فولادی دارد و از تحمیل هزینه های اضافی ناشی از خرابی یا نشتی در خطوط انتقال جلوگیری می کند.

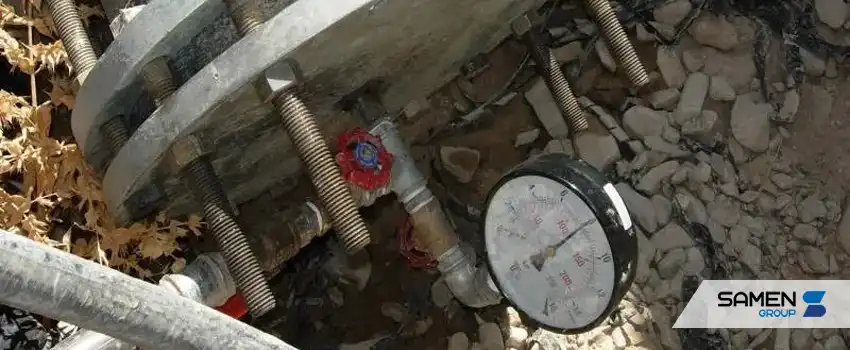

1. آماده سازی لوله
2. پر کردن لوله با آب
3. اعمال فشار مشخص
4. نگهداری فشار و بررسی نشتی
5. تخلیه و ثبت نتایج
فرمول محاسبه فشار تست
طبق فرمول متداول:
که در آن:
: فشار تست: تنش مجاز ماده: ضخامت دیواره: قطر خارجی لولهتوضیح ساده برای مخاطب عمومی
این فرمول می گوید هرچه ضخامت لوله بیشتر باشد، تحمل فشار بالاتر است. هرچه قطر لوله بزرگ تر باشد، فشار تست کمتر می شود. تنش مجاز نیز به نوع فولاد بستگی دارد.
استاندارد API
استاندارد API 5L و API 5CT روش دقیق تست فشار برای لوله های انتقال و حفاری را مشخص می کند.
استاندارد ASTM
استانداردهایی مانند ASTM A53 و ASTM A106 روش هیدروتست لوله های ساختمانی و فشار قوی را تعریف کرده اند.
استاندارد ISO
استاندارد ISO 3183 برای لوله های خطوط انتقال و شرایط تست هیدرواستاتیک آنها کاربرد دارد.
الزامات شرکت ملی گاز / نفت
در پروژه های ایران، شرکت ملی گاز و شرکت ملی نفت الزامات جداگانه ای برای فشار تست، زمان نگهداری و شرایط ایمنی دارند که باید رعایت شوند.
مقایسه ایمنی
مقایسه دقت
موارد کاربرد
مزایا
معایب
سوالات متداول
برای اطمینان از مقاومت لوله در برابر فشار داخلی و تشخیص نشتی، ترک یا ضعف های احتمالی قبل از بهره برداری انجام می شود.
معمولاً فشار تست طبق استاندارد و شرایط پروژه تعیین می شود و اغلب به صورت ضریبی از فشار کاری (مثلاً ۱.۵ برابر فشار کاری) محاسبه/اعمال می گردد.
بسته به استاندارد پروژه و طول خط، معمولاً از حدود ۳۰ دقیقه تا چند ساعت متغیر است.
در برخی پروژه ها ممکن است، اما از نظر ایمنی معمولاً تست هیدرواستاتیک به دلیل استفاده از آب و ریسک کمتر، اولویت دارد. انتخاب نهایی طبق استاندارد و شرایط فنی است.
وجود هوا می تواند باعث خطای نتایج تست شود و مانع از ایجاد فشار واقعی مطابق محاسبات گردد؛ بنابراین لوله باید کامل با آب و بدون حباب هوا پر شود.
سایز و قطر لوله، طول خط، استاندارد مورد استفاده، فشار تست، تعداد اتصالات و نیز هزینه تجهیزات و نیروی اجرایی (پمپ، گیج، دیتالاگر و …).
