جوشکاری یکی از بنیادی ترین فرآیندها در صنعت فلزات است که نقش حیاتی در تولید، ساخت و مونتاژ قطعات مختلف دارد. در این فرایند، اتصال دو یا چند قطعه فلزی با استفاده از حرارت، فشار یا هر دو انجام می شود تا پیوندی دائمی و مقاوم میان آن ها ایجاد گردد. هدف از جوشکاری نه تنها اتصال مکانیکی، بلکه دستیابی به پیوندی متالورژیکی است که بتواند در برابر نیرو، ارتعاش، دما و تنش های محیطی مقاومت کند.
در ساخت سازه های مقاوم که نیاز به جوش های دقیق دارند، استفاده از فولادهای خاص ضروری است و در این میان قیمت فولاد آلیاژی می تواند بر تصمیم نهایی مهندسان تأثیرگذار باشد.

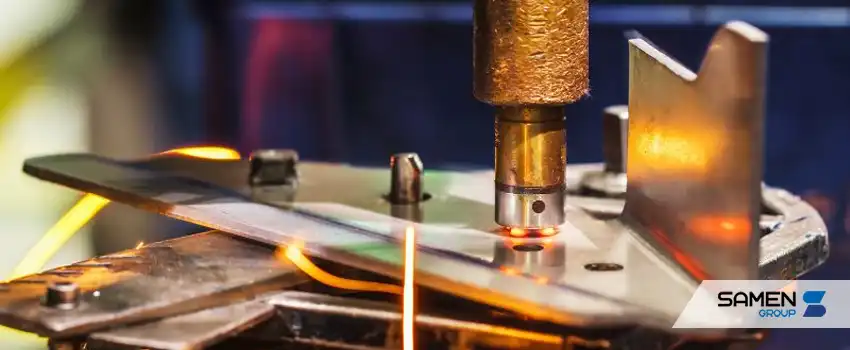

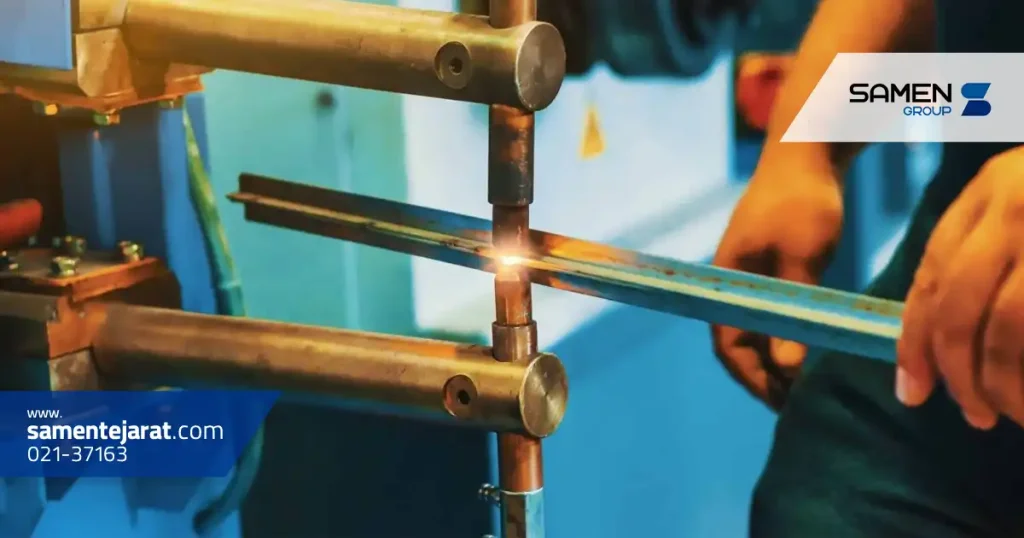

جوشکاری نقطه ای (Spot Welding) یکی از رایج ترین و پرکاربردترین روش های جوشکاری مقاومتی است که در آن، اتصال دو ورق فلزی نازک از طریق اعمال جریان الکتریکی و فشار موضعی در نقطه تماس انجام می شود. جریان برق از میان الکترودها عبور کرده و در نقطه تماس، حرارت شدیدی ایجاد می کند تا فلزات ذوب شده و پس از سرد شدن، به یکدیگر متصل شوند. این روش به دلیل سرعت بالا، هزینه پایین و قابلیت خودکارسازی، در خطوط تولید انبوه به ویژه در صنایع خودروسازی و ساخت تجهیزات فلزی سبک کاربرد گسترده ای دارد.
تاریخچه و توسعه جوشکاری نقطه ای
تاریخچه جوشکاری نقطه ای به اوایل قرن بیستم بازمی گردد، زمانی که صنعت خودروسازی به دنبال روشی سریع تر و مقرون به صرفه تر برای اتصال ورق های فلزی بدنه خودرو بود. با گسترش تولید انبوه خودروها، نیاز به فرآیندی با قابلیت تکرار بالا و حداقل دخالت انسانی احساس شد و جوشکاری مقاومتی نقطه ای پاسخ مناسبی به این نیاز بود. نخستین دستگاه های جوش نقطه ای در دهه ۱۹۲۰ میلادی به کار گرفته شدند و به سرعت جایگزین روش های پرهزینه و زمان بر مانند پرچ کاری شدند.
تحول فناوری ها و دستگاه های جوش نقطه ای
در طول دهه ها، فناوری جوش نقطه ای از سیستم های دستی به دستگاه های اتوماتیک و رباتیک پیشرفته ارتقا یافته است. امروزه، کنترل های دیجیتالی، سیستم های خنک کننده آب، و الکترودهای با آلیاژهای مقاوم باعث شده اند کیفیت و یکنواختی جوش ها به طور چشمگیری بهبود یابد. همچنین، دستگاه های مدرن قابلیت تنظیم دقیق زمان، فشار و شدت جریان را دارند که این امر کنترل کیفیت را آسان تر و کارایی را افزایش داده است.
سازوکار حرارتی و الکتریکی در اتصال فلزات
در جوشکاری نقطه ای، اساس عملکرد بر تبدیل انرژی الکتریکی به حرارت استوار است. هنگامی که جریان الکتریکی با شدت بالا از میان فلزات عبور می کند، مقاومت الکتریکی در محل تماس سبب تولید حرارت می شود. این حرارت موجب ذوب شدن موضعی فلز و تشکیل یک حوضچه مذاب کوچک در نقطه تماس می شود که پس از خنک شدن، پیوندی قوی ایجاد می کند. میزان حرارت تولیدی تابعی از مقاومت مواد، شدت جریان و مدت زمان عبور جریان است.
نقش فشار و زمان در کیفیت جوش
در کنار حرارت، فشار و زمان نیز دو عامل کلیدی در کیفیت نهایی جوش هستند. اگر فشار کافی اعمال نشود، اتصال ناقص یا پوسته ای شکل می گیرد؛ و اگر زمان جوش بیش از حد طولانی باشد، ممکن است فلزات دچار تغییر ساختاری یا سوختگی شوند. به همین دلیل، تنظیم دقیق پارامترهای جوش مانند زمان جریان، نیروی فشاری و قطر الکترود اهمیت ویژه ای دارد.
تجهیزات و اجزای اصلی دستگاه جوش نقطه ای
یک دستگاه جوش نقطه ای معمولاً شامل ترانسفورماتور، بازوهای نگهدارنده الکترود، سیستم خنک کننده، کنترلر جریان و تایمر است. الکترودها از جنس مس یا آلیاژهای آن ساخته می شوند تا هدایت الکتریکی بالا و مقاومت حرارتی مناسبی داشته باشند. سیستم کنترل دیجیتال دستگاه، وظیفه تنظیم جریان، فشار و زمان را بر عهده دارد تا جوشی یکنواخت و دقیق حاصل شود.

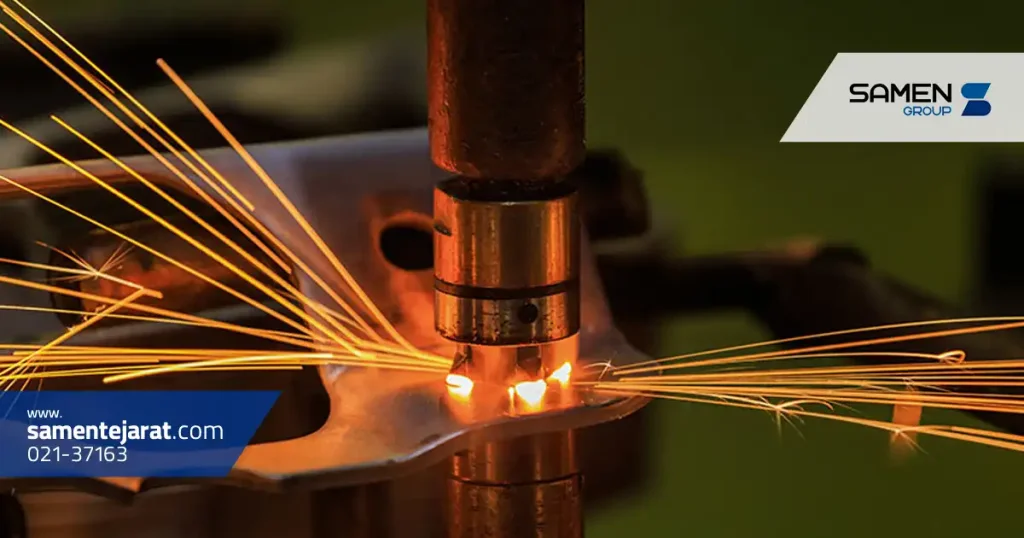

جوشکاری نقطه ای انواع گوناگونی دارد که در ادامه به معرفی هر یک از آن ها پرداخته ایم.
این روش متداول ترین نوع جوشکاری نقطه ای است و عمدتاً برای اتصال ورق های فولادی کم کربن استفاده می شود. در این فرایند، جریان برق مستقیم از میان الکترودها عبور می کند و با ایجاد حرارت موضعی، فلزات در نقطه تماس ذوب می شوند. مزیت این روش در سرعت بالا، استحکام مناسب اتصال و امکان خودکارسازی است.
در این نوع، به جای جریان الکتریکی، پرتو متمرکز لیزر برای ذوب کردن ناحیه اتصال استفاده می شود. جوشکاری لیزری دقت بسیار بالایی دارد و برای مواد نازک، قطعات حساس یا موادی که به سختی با روش های معمول جوش داده می شوند، گزینه ای ایده آل محسوب می شود. این فناوری در صنایع هوافضا و الکترونیک کاربرد ویژه ای دارد.
در جوش اولتراسونیک، انرژی مکانیکی حاصل از ارتعاشات فرکانس بالا موجب ایجاد حرارت در محل تماس می شود. این روش نیازی به حرارت مستقیم یا ذوب فلز ندارد و به ویژه برای اتصال فلزات نازک و مواد غیرهم جنس مانند مس و آلومینیوم در ساخت باتری ها و تجهیزات الکترونیکی به کار می رود.
مزایای اقتصادی و سرعت بالا
از مهم ترین مزایای جوشکاری نقطه ای می توان به سرعت زیاد، مصرف انرژی نسبتاً پایین، و امکان اجرای خودکار در خطوط تولید اشاره کرد. علاوه بر آن، هزینه تجهیزات و نگهداری پایین تر نسبت به سایر روش های جوشکاری، این فرایند را به گزینه ای اقتصادی برای تولید انبوه تبدیل کرده است.
محدودیت ها و مشکلات احتمالی در کیفیت اتصال
در عین حال، جوشکاری نقطه ای محدودیت هایی نیز دارد. این روش عمدتاً برای ورق های نازک مناسب است و برای قطعات ضخیم یا دارای روکش های خاص ممکن است کیفیت جوش کاهش یابد. همچنین، در صورت تنظیم نادرست پارامترها، احتمال ایجاد حفره، ترک یا اتصال ناقص وجود دارد.
صنعت خودروسازی
بخش عمده بدنه خودروها با استفاده از جوشکاری نقطه ای مقاومتی ساخته می شود. در این صنعت، ربات های جوشکار می توانند هزاران نقطه اتصال را در چند دقیقه انجام دهند و استحکام ساختار بدنه را تضمین کنند.
ساخت بدنه لوازم خانگی
در ساخت محصولاتی مانند یخچال، ماشین لباسشویی و اجاق گاز، اتصال سریع و تمیز ورق های استیل اهمیت بالایی دارد. جوشکاری نقطه ای این نیاز را با ظاهری صاف و بدون اثر جوش قابل رؤیت برطرف می کند.
صنایع الکترونیک و ساخت باتری ها
در باتری های لیتیومی، سلول ها و اتصالات داخلی با استفاده از جوشکاری نقطه ای اولتراسونیک یا مقاومتی به هم متصل می شوند تا از انتقال ایمن جریان و دوام بالا اطمینان حاصل شود.

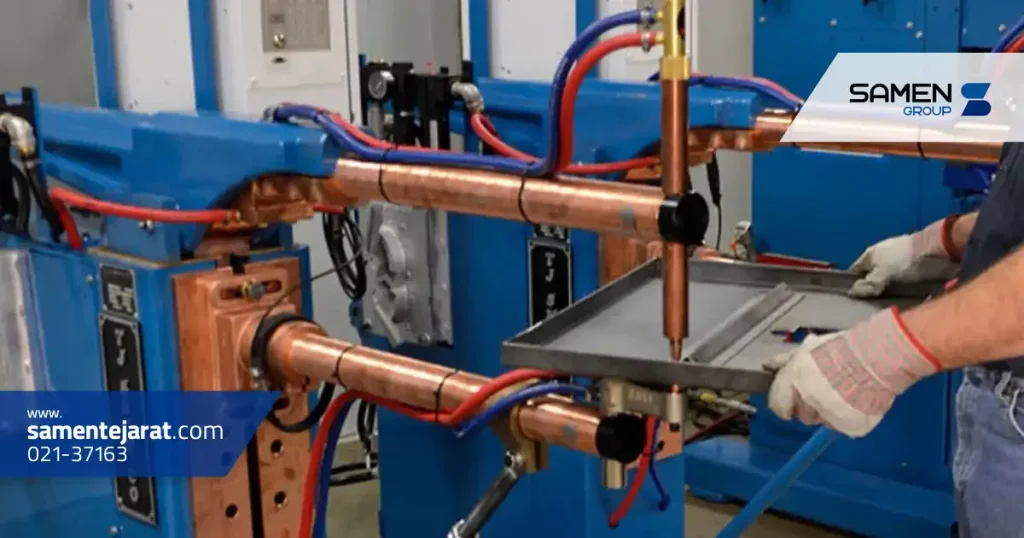

تجهیزات حفاظت فردی مورد نیاز
استفاده از دستکش های عایق، عینک محافظ، لباس نسوز و کفش های ایمنی ضروری است. رعایت اصول تهویه مناسب برای جلوگیری از تجمع گازها یا بخارات نیز اهمیت زیادی دارد.
خطرات احتمالی برق و حرارت
جریان های بالا و حرارت تولیدی ممکن است خطر برق گرفتگی یا سوختگی ایجاد کنند. بازرسی منظم کابل ها، الکترودها و اطمینان از اتصال صحیح دستگاه به سیستم ارت از ضروریات کار ایمن است.
آزمون های چشمی و مکانیکی
بازرسی چشمی برای تشخیص عیوب ظاهری مانند سوختگی، ترک یا تغییر رنگ سطح انجام می شود. در کنار آن، آزمون هایی مانند تست برشی یا کششی برای ارزیابی استحکام مکانیکی جوش به کار می روند.
استفاده از تست های غیرمخرب (NDT)
در روش های غیرمخرب، بدون آسیب رساندن به قطعه، کیفیت جوش بررسی می شود. آزمون هایی مانند اولتراسونیک، جریان گردابی و پرتوی ایکس از جمله روش های مرسوم NDT در جوشکاری نقطه ای هستند که دقت بالایی دارند.
جمع بندی و نتیجه گیری
جوشکاری نقطه ای یکی از پرکاربردترین و اقتصادی ترین روش های اتصال فلزات در صنایع مدرن است. این فرآیند با تکیه بر اصول ساده اما دقیق الکتریکی و حرارتی، امکان ایجاد اتصالات قوی، تمیز و سریع را فراهم می کند. با وجود محدودیت هایی در ضخامت و نوع مواد، پیشرفت فناوری های کنترلی و رباتیک موجب شده این روش همچنان جایگاه خود را در خطوط تولید حفظ کند. رعایت استانداردهای ایمنی و کنترل کیفیت دقیق، کلید موفقیت در استفاده بهینه از این فناوری ارزشمند است.
سؤالات متداول
بله، اما باید پارامترهای جوش مانند زمان و شدت جریان به دقت تنظیم شوند تا از تغییر رنگ یا خوردگی محل جوش جلوگیری شود.
در روش مقاومتی از جریان الکتریکی و فشار استفاده می شود، در حالی که روش لیزری از انرژی نوری متمرکز برای ذوب فلز بهره می گیرد.
اگرچه دستگاه ها معمولاً خودکار هستند، اما اپراتور باید دانش کافی در مورد تنظیم پارامترها و تشخیص عیوب جوش داشته باشد.
زیرا کوچک ترین نقص در نقطه جوش می تواند باعث افت مقاومت یا شکست سازه در شرایط کاری شود.
