حفاظت کاتدی چیست؟

خوردگی یکی از مهم ترین عوامل کاهش عمر تجهیزات فلزی در صنایع مختلف است. خطوط انتقال نفت و گاز، مخازن ذخیره سازی، اسکله های دریایی و حتی شبکه های انتقال آب همگی در معرض خوردگی قرار دارند. این پدیده علاوه بر افزایش هزینه های تعمیر و نگهداری، می تواند خسارت های مالی و زیست محیطی قابل توجهی ایجاد کند. یکی از موثرترین روش های جلوگیری از خوردگی فلزات، حفاظت کاتدی است.

در این مقاله با مفهوم حفاظت کاتدی، نحوه عملکرد، انواع روش ها، کاربردها، مزایا، محدودیت ها و نکات مهم اجرای این سیستم آشنا خواهید شد.

اگر قصد انتخاب متریال مناسب برای پروژه های صنعتی را دارید، بررسی همزمان مشخصات فنی و قیمت فولاد آلیاژی در کنار روش های محافظت از خوردگی مانند حفاظت کاتدی، به کاهش هزینه های نگهداری و افزایش طول عمر تجهیزات کمک می کند.

حفاظت کاتدی چیست؟

حفاظت کاتدی یکی از روش های الکتروشیمیایی برای جلوگیری از خوردگی فلزات است. در این روش، فلز مورد نظر به گونه ای در یک مدار الکتریکی قرار می گیرد که به جای از دست دادن الکترون و خوردگی، نقش کاتد را ایفا کند. در نتیجه فرآیند اکسیداسیون متوقف شده و عمر سازه فلزی به میزان قابل توجهی افزایش پیدا می کند.

این روش امروزه یکی از استانداردهای اصلی محافظت از تجهیزات فلزی در صنایع نفت، گاز، پتروشیمی، آب و فاضلاب، نیروگاه ها و صنایع دریایی محسوب می شود.

تعریف حفاظت کاتدی

حفاظت کاتدی (Cathodic Protection) روشی است که در آن با تامین جریان الکتریکی یا استفاده از یک فلز فعال تر، از خوردگی فلز اصلی جلوگیری می شود. در واقع فلز مورد حفاظت به کاتد تبدیل شده و واکنش های خوردگی روی فلز دیگری اتفاق می افتد.

این فناوری بر پایه اصول الکتروشیمی طراحی شده و یکی از موثرترین روش های کنترل خوردگی در سازه های مدفون در خاک یا غوطه ور در آب است.

اهمیت حفاظت کاتدی در جلوگیری از خوردگی

خوردگی سالانه میلیاردها دلار خسارت به صنایع مختلف وارد می کند. استفاده از سیستم حفاظت کاتدی باعث می شود:

• عمر تجهیزات افزایش یابد.
• هزینه های تعمیر کاهش پیدا کند.
• احتمال نشت مواد خطرناک کمتر شود.
• ایمنی تاسیسات افزایش یابد.
• عملکرد تجهیزات در طولانی مدت حفظ شود.

به همین دلیل بسیاری از استانداردهای صنعتی، استفاده از حفاظت کاتدی را برای تجهیزات حساس الزامی می دانند.

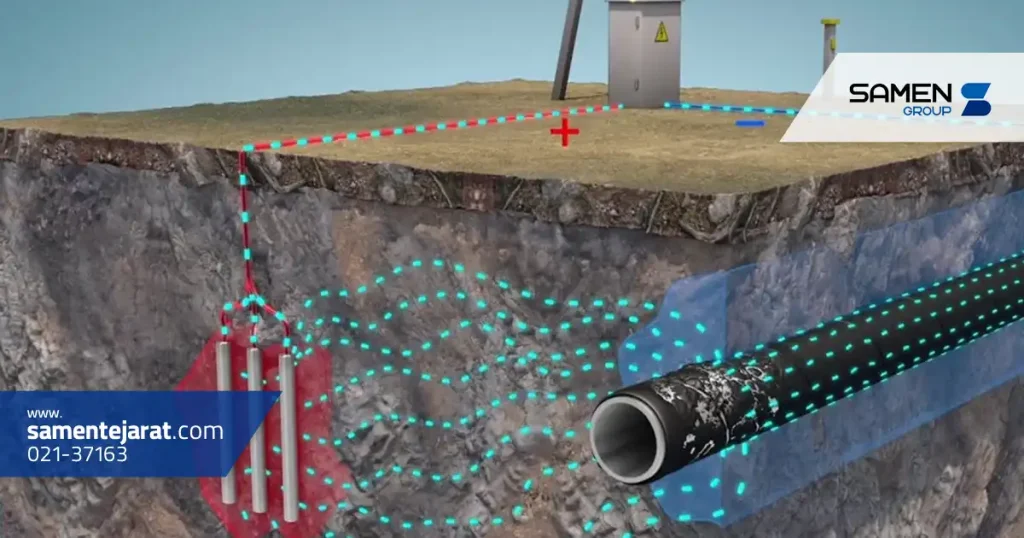

حفاظت کاتدی چگونه عمل می کند؟

اساس عملکرد حفاظت کاتدی بر کنترل واکنش های الکتروشیمیایی خوردگی است. زمانی که فلز در محیط مرطوب قرار می گیرد، بین بخش های مختلف آن اختلاف پتانسیل ایجاد شده و فرآیند خوردگی آغاز می شود. حفاظت کاتدی این فرآیند را متوقف می کند.

اصول عملکرد حفاظت کاتدی

در این روش جریان الکتریکی به گونه ای تنظیم می شود که فلز اصلی الکترون دریافت کند و دیگر تمایلی به اکسید شدن نداشته باشد.

در نتیجه:

• واکنش خوردگی کاهش می یابد.
• سرعت تخریب فلز بسیار کم می شود.
• ساختار فلزی برای سال های طولانی سالم باقی می ماند.

این فرآیند معمولا همراه با پوشش های محافظ اجرا می شود تا بیشترین بازدهی حاصل شود.

نقش آند و کاتد در این فرآیند

در هر سیستم حفاظت کاتدی دو بخش اصلی وجود دارد:

آند: فلزی است که الکترون از دست می دهد و دچار خوردگی می شود.

کاتد: همان سازه اصلی است که باید از خوردگی محافظت شود.

با انتقال الکترون از آند به کاتد، فرآیند خوردگی از سازه اصلی دور شده و روی آند متمرکز می شود.

روش های حفاظت کاتدی

بسته به نوع پروژه، شرایط محیطی و ابعاد سازه، از دو روش اصلی برای اجرای حفاظت کاتدی استفاده می شود.

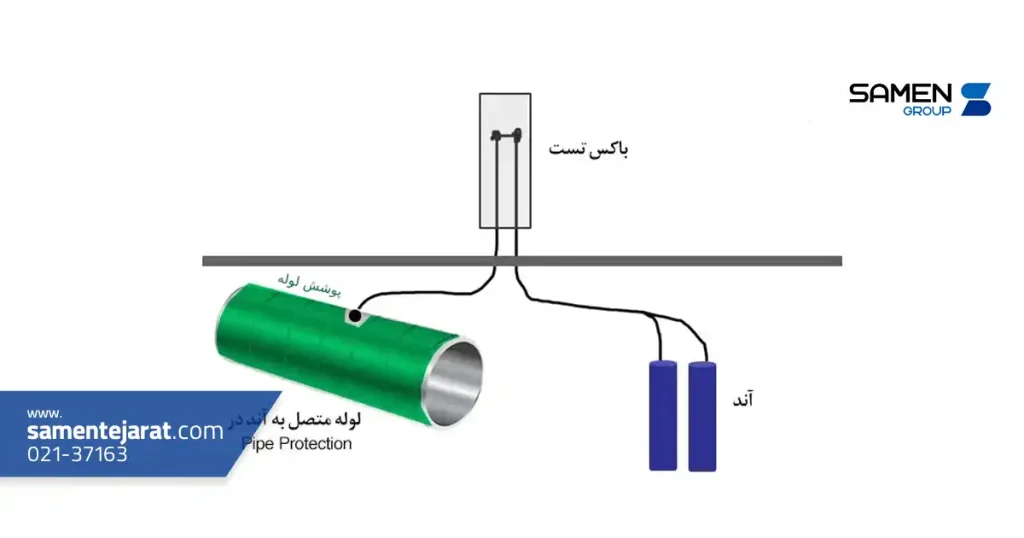

حفاظت کاتدی با آند فداشونده

در این روش از فلزاتی مانند:

• منیزیم
• روی
• آلومینیوم

به عنوان آند استفاده می شود.

این فلزات نسبت به فولاد فعال تر هستند و زودتر خورده می شوند. به همین دلیل از سازه اصلی محافظت می کنند.

مزیت این روش سادگی اجرا، هزینه نگهداری پایین و عدم نیاز به منبع برق خارجی است.

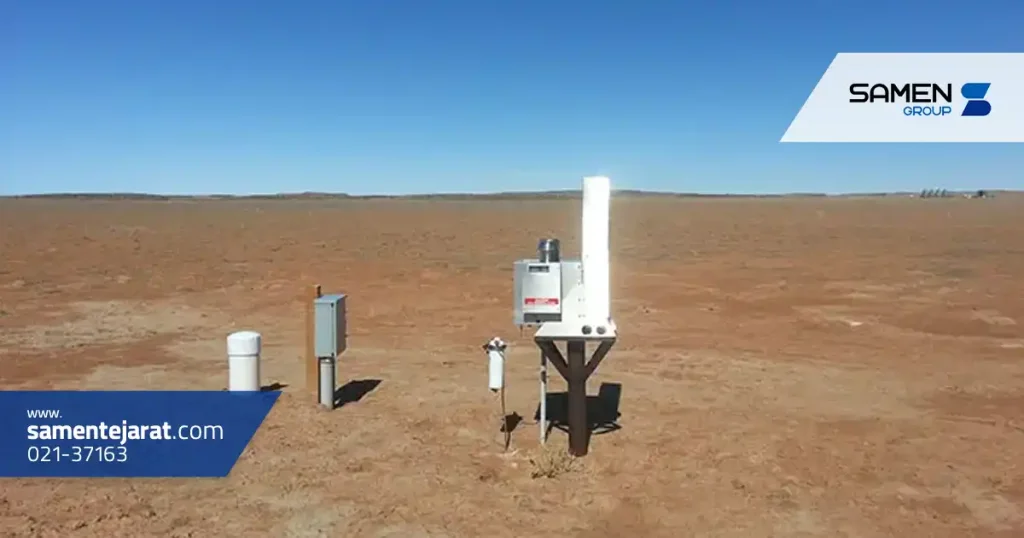

حفاظت کاتدی با جریان اعمالی

در پروژه های بزرگ معمولا از سیستم جریان اعمالی (ICCP) استفاده می شود.

در این روش:

• یک منبع تغذیه DC جریان الکتریکی تولید می کند.
• جریان از طریق آندهای مخصوص وارد محیط می شود.
• سازه فلزی در نقش کاتد باقی می ماند.

این روش برای خطوط لوله طولانی، اسکله ها، مخازن بزرگ و تاسیسات عظیم کاربرد بیشتری دارد.

تفاوت دو روش

ویژگی	آند فداشونده	جریان اعمالی
منبع برق	نیاز ندارد	نیاز دارد
هزینه اولیه	کمتر	بیشتر
نگهداری	آسان	تخصصی تر
مناسب برای	سازه های کوچک و متوسط	پروژه های بزرگ
طول عمر	محدود به مصرف آند	قابل کنترل و قابل تنظیم

کاربردهای حفاظت کاتدی

امروزه حفاظت کاتدی در بسیاری از صنایع به عنوان یک راهکار استاندارد شناخته می شود.

خطوط لوله نفت، گاز و آب

یکی از مهم ترین کاربردهای حفاظت کاتدی، محافظت از خطوط انتقال مدفون در خاک است.

مزایای استفاده در خطوط لوله:

• جلوگیری از نشت
• افزایش عمر لوله ها
• کاهش هزینه تعمیرات
• افزایش ایمنی انتقال سیالات

مخازن، سازه های دریایی و صنایع مختلف

از دیگر کاربردهای این فناوری می توان به موارد زیر اشاره کرد:

• مخازن ذخیره سوخت
• مخازن آب
• اسکله های دریایی
• پایه پل ها
• سکوهای نفتی
• کشتی ها
• نیروگاه ها
• صنایع پتروشیمی
• پالایشگاه ها
• تاسیسات زیرزمینی

در محیط های دریایی که میزان خوردگی بسیار زیاد است، حفاظت کاتدی نقش بسیار مهمی در افزایش طول عمر تجهیزات دارد.

مزایا و محدودیت های حفاظت کاتدی

با وجود مزایای فراوان، این روش نیز مانند هر فناوری دیگری محدودیت هایی دارد که باید پیش از اجرا بررسی شوند.

مهم ترین مزایا

برخی از مهم ترین مزایای حفاظت کاتدی عبارت اند از:

• افزایش طول عمر تجهیزات
• کاهش هزینه های تعمیر و تعویض
• جلوگیری از نشت سیالات
• افزایش ایمنی تاسیسات
• کاهش خسارت های زیست محیطی
• عملکرد مناسب در شرایط سخت
• قابلیت ترکیب با انواع پوشش های ضد خوردگی

چالش ها و محدودیت ها

در کنار مزایا، برخی محدودیت ها نیز وجود دارد:

• نیاز به طراحی دقیق
• هزینه اولیه نسبتا بالا در برخی پروژه ها
• نیاز به پایش منظم
• کاهش کارایی در صورت آسیب دیدن پوشش ها
• لزوم استفاده از افراد متخصص برای نصب و تنظیم سیستم

با این حال، در اغلب پروژه های صنعتی، مزایای این سیستم بسیار بیشتر از هزینه های اجرای آن است.

نکات مهم در انتخاب و اجرای سیستم حفاظت کاتدی

انتخاب صحیح سیستم تاثیر مستقیمی بر عملکرد و طول عمر تجهیزات دارد.

انتخاب روش مناسب

برای انتخاب بهترین روش باید عوامل زیر بررسی شوند:

• نوع فلز
• ابعاد سازه
• شرایط محیطی
• مقاومت خاک یا آب
• هزینه پروژه
• طول عمر مورد انتظار
• شرایط بهره برداری

بررسی این عوامل توسط کارشناسان خوردگی انجام می شود تا مناسب ترین سیستم انتخاب شود.

بازرسی و نگهداری سیستم

اجرای حفاظت کاتدی پایان کار نیست و لازم است سیستم به صورت دوره ای کنترل شود.

اقدامات مهم شامل:

• اندازه گیری پتانسیل سازه
• بررسی سلامت آندها
• کنترل جریان سیستم
• ارزیابی عملکرد منبع تغذیه
• بررسی وضعیت پوشش ها
• ثبت نتایج بازرسی

نگهداری منظم باعث می شود سیستم همیشه با حداکثر راندمان کار کند و از بروز خرابی های ناگهانی جلوگیری شود.

جمع بندی

حفاظت کاتدی یکی از موثرترین روش های جلوگیری از خوردگی تجهیزات فلزی است که نقش مهمی در افزایش عمر سازه ها، کاهش هزینه های تعمیر و افزایش ایمنی صنایع دارد. این فناوری با استفاده از آند فداشونده یا جریان اعمالی، فلز اصلی را از فرآیند خوردگی محافظت می کند. انتخاب روش مناسب، طراحی اصولی و انجام بازرسی های دوره ای، مهم ترین عوامل موفقیت یک سیستم حفاظت کاتدی هستند. امروزه بسیاری از صنایع بزرگ برای حفظ سرمایه های خود از این فناوری بهره می برند و آن را بخشی جدایی ناپذیر از برنامه های نگهداری تجهیزات می دانند.
