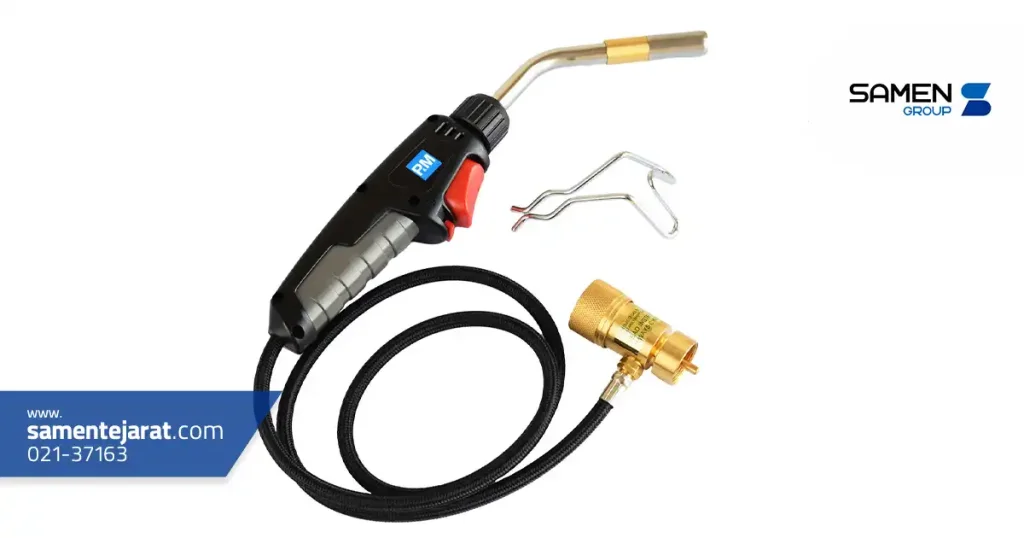

تورچ جوشکاری یکی از مهم ترین تجهیزات مورد استفاده در فرایندهای جوشکاری است که وظیفه هدایت جریان برق، گاز محافظ و در برخی روش ها سیم جوش را به محل اتصال بر عهده دارد. انتخاب تورچ مناسب و استفاده صحیح از آن می تواند تاثیر مستقیمی بر کیفیت جوش، سرعت انجام کار و ایمنی جوشکار داشته باشد.
تورچ ها با توجه به روش جوشکاری، شدت جریان، نوع سیستم خنک کاری و شرایط کاری در مدل های مختلفی تولید می شوند. به همین دلیل، شناخت انواع تورچ جوشکاری و تفاوت های میان آن ها برای انتخاب تجهیزات مناسب اهمیت زیادی دارد. در ادامه با تورچ جوشکاری، اجزای آن، انواع مختلف تورچ و روش صحیح استفاده و نگهداری از آن آشنا می شویم.
برای انتخاب دقیق لوله و برآورد هزینه های پروژه، علاوه بر بررسی NPS، DN و Schedule، اطلاع از قیمت روز فولاد آلیاژی نیز می تواند در تصمیم گیری برای خرید متریال مناسب اهمیت زیادی داشته باشد.
تورچ جوشکاری ابزاری است که جوشکار آن را در دست می گیرد تا فرایند جوشکاری را روی قطعه مورد نظر کنترل کند. این وسیله به دستگاه جوش و در روش های دارای گاز محافظ، به سیستم انتقال گاز متصل می شود و امکان هدایت دقیق قوس الکتریکی به محل اتصال را فراهم می کند.
البته عملکرد تورچ در روش های مختلف یکسان نیست. برای مثال، در جوشکاری MIG/MAG معمولا سیم جوش از داخل تورچ عبور کرده و به صورت پیوسته به محل جوش می رسد. در مقابل، در جوشکاری TIG الکترود تنگستن داخل تورچ قرار دارد و در صورت نیاز، فلز پرکننده معمولا به صورت جداگانه به حوضچه مذاب اضافه می شود.
تورچ علاوه بر هدایت جریان و ایجاد شرایط مناسب برای تشکیل قوس، در بسیاری از فرایندها وظیفه هدایت گاز محافظ را نیز بر عهده دارد. گاز محافظ از تماس مستقیم حوضچه مذاب با هوای محیط جلوگیری می کند و می تواند احتمال بروز عیوبی مانند تخلخل و اکسیداسیون را کاهش دهد.
ساختار دقیق تورچ به نوع فرایند جوشکاری بستگی دارد، اما بیشتر تورچ ها از مجموعه ای از قطعات مصرفی و غیر مصرفی تشکیل شده اند. آشنایی با این قطعات برای استفاده صحیح، عیب یابی و نگهداری تورچ ضروری است.
دسته تورچ: بخشی است که جوشکار هنگام کار در دست می گیرد. طراحی ارگونومیک دسته می تواند خستگی دست را در جوشکاری های طولانی کاهش دهد.
کلید یا ماشه تورچ: در بسیاری از تورچ های MIG/MAG با فشردن ماشه، فرایندهایی مانند تغذیه سیم، جریان گاز و فرمان شروع جوشکاری فعال می شوند.
نازل گاز: گاز محافظ را به اطراف قوس و حوضچه مذاب هدایت می کند. تجمع پاشش های جوش روی نازل می تواند جریان مناسب گاز را مختل کند.
نازل تماس یا Contact Tip: در تورچ MIG/MAG، سیم جوش از این قطعه عبور می کند و جریان الکتریکی از طریق آن به سیم منتقل می شود. انتخاب سایز نازل تماس باید متناسب با قطر سیم باشد.
لاینر: مسیر حرکت سیم جوش در کابل تورچ MIG/MAG است. کثیفی، فرسودگی یا انتخاب نامناسب لاینر می تواند باعث اختلال در تغذیه سیم شود.
الکترود تنگستن: یکی از اجزای اصلی تورچ TIG است که قوس الکتریکی بین آن و قطعه کار تشکیل می شود. تنگستن برخلاف سیم جوش MIG/MAG به صورت پیوسته مصرف و وارد حوضچه جوش نمی شود.
کابل و اتصالات: وظیفه انتقال جریان و در برخی تورچ ها انتقال گاز و سیال خنک کننده را بر عهده دارند. سلامت کابل ها و اتصالات برای عملکرد پایدار و ایمنی دستگاه اهمیت زیادی دارد.
تورچ جوشکاری را می توان بر اساس فرایند جوشکاری، ظرفیت جریان، طراحی و روش خنک کاری به انواع مختلفی تقسیم کرد. سه دسته مهم که هنگام انتخاب تورچ باید با آن ها آشنا باشید، تورچ MIG/MAG، تورچ TIG و مدل های هوا خنک و آب خنک هستند.
تورچ MIG/MAG
تورچ MIG/MAG برای جوشکاری با الکترود سیمی پیوسته طراحی شده است. سیم جوش از دستگاه تغذیه کننده وارد کابل و سپس تورچ می شود و پس از عبور از نازل تماس به منطقه جوش می رسد.
در این نوع تورچ، گاز محافظ نیز از طریق نازل به اطراف قوس هدایت می شود. در فرایند MIG معمولا از گازهای خنثی یا ترکیبات متناسب با کاربرد استفاده می شود، در حالی که در MAG گاز محافظ دارای جزء فعال است.
تورچ MIG/MAG به دلیل امکان تغذیه مداوم سیم، برای بسیاری از فعالیت های صنعتی و تولیدی گزینه مناسبی محسوب می شود. البته ظرفیت جریان تورچ باید با آمپراژ دستگاه و سیکل کاری مورد انتظار هماهنگ باشد.
تورچ TIG
تورچ TIG برای فرایند جوشکاری قوسی با الکترود تنگستن استفاده می شود. در این روش، الکترود تنگستن وظیفه ایجاد و حفظ قوس را بر عهده دارد و گاز محافظ، معمولا آرگون یا ترکیبات مناسب، از اطراف الکترود به محل جوش هدایت می شود.
در جوشکاری TIG در صورت نیاز به فلز پرکننده، فیلر معمولا به صورت جداگانه و توسط جوشکار وارد حوضچه مذاب می شود. این ویژگی امکان کنترل دقیق فرایند را فراهم می کند و TIG را به گزینه ای مناسب برای جوشکاری های ظریف و با کیفیت تبدیل کرده است.
تورچ های TIG در ابعاد و ظرفیت های متفاوتی عرضه می شوند و انتخاب آن ها باید بر اساس جریان مورد نیاز، نوع قطعه و مدت زمان کار انجام شود.
تورچ هوا خنک و آب خنک
تورچ ها از نظر سیستم خنک کاری معمولا به دو گروه هوا خنک و آب خنک تقسیم می شوند.
در تورچ هوا خنک، گرمای ایجاد شده عمدتا از طریق بدنه، کابل و هوای محیط دفع می شود. این تورچ ها ساختار ساده تری دارند و به تجهیزات جانبی کمتری نیاز دارند. به همین دلیل برای بسیاری از کاربردهای سبک تا متوسط انتخاب مناسبی هستند.
در تورچ آب خنک، مایع خنک کننده در یک مدار گردش می کند و گرمای ایجاد شده در تورچ را انتقال می دهد. این سیستم معمولا برای جوشکاری با جریان بالاتر، سیکل کاری سنگین تر یا استفاده طولانی مدت مناسب تر است.
البته آب خنک بودن تورچ به تنهایی به معنای مناسب بودن آن برای هر جریان بالایی نیست. هنگام انتخاب باید ظرفیت نامی، سیکل کاری و مشخصات اعلام شده توسط سازنده نیز بررسی شود.

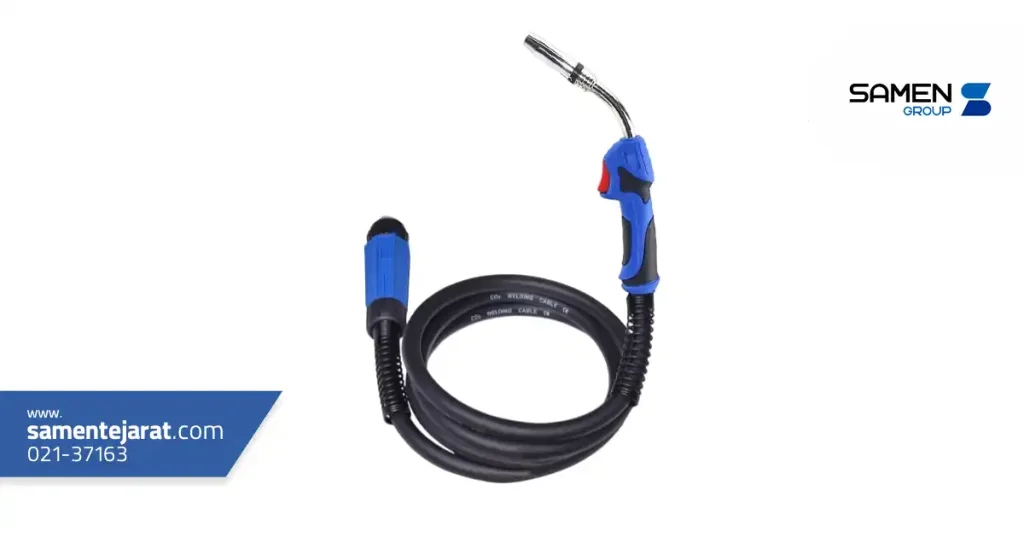

روش استفاده از تورچ به نوع فرایند جوشکاری بستگی دارد، اما رعایت چند مرحله عمومی می تواند به ایجاد جوش پایدارتر و کاهش آسیب به تجهیزات کمک کند.
ابتدا باید تورچ مناسب دستگاه و فرایند جوشکاری انتخاب شود. سپس کابل ها، اتصالات، نازل، قطعات مصرفی و مسیر گاز بررسی شوند. در تورچ MIG/MAG باید از حرکت صحیح سیم در لاینر و تناسب نازل تماس با قطر سیم مطمئن شوید. در تورچ TIG نیز وضعیت الکترود تنگستن، کولت، سرامیک و سایر قطعات باید بررسی شود.
پس از آماده سازی تجهیزات، تنظیمات دستگاه مانند جریان، ولتاژ یا سرعت تغذیه سیم بر اساس فرایند، نوع فلز، ضخامت قطعه و دستورالعمل سازنده انجام می شود. دبی گاز محافظ نیز باید متناسب با شرایط کار تنظیم شود.
در زمان جوشکاری، زاویه تورچ و فاصله آن از قطعه باید کنترل شود. زاویه نامناسب می تواند پوشش گاز محافظ و شکل گرده جوش را تحت تاثیر قرار دهد. همچنین فاصله بیش از حد یا بسیار کم تورچ از محل جوش ممکن است باعث کاهش پایداری قوس یا افت کیفیت اتصال شود.
حرکت تورچ نیز باید تا حد امکان یکنواخت و متناسب با سرعت ذوب و شکل حوضچه جوش باشد. سرعت بیش از حد می تواند نفوذ و اندازه گرده را کاهش دهد و حرکت بسیار آهسته نیز ممکن است باعث افزایش حرارت ورودی و تغییر نامطلوب شکل جوش شود.
خرید تورچ صرفا بر اساس قیمت یا ظاهر آن تصمیم مناسبی نیست. تورچ باید با دستگاه جوش، فرایند مورد استفاده و شرایط واقعی کار سازگار باشد.
یکی از اولین موارد، نوع جوشکاری است. تورچ MIG/MAG و TIG ساختار و کاربرد متفاوتی دارند و باید دقیقا بر اساس فرایند مورد نظر انتخاب شوند.
عامل مهم بعدی ظرفیت جریان و سیکل کاری تورچ است. اگر تورچ برای جریان و مدت کار مورد نظر طراحی نشده باشد، افزایش دما می تواند عمر قطعات را کاهش دهد و احتمال خرابی تجهیزات را افزایش دهد.
نوع خنک کاری نیز اهمیت دارد. برای کارهای سبک تر معمولا تورچ هوا خنک می تواند کافی باشد، اما برای کاربردهای سنگین و طولانی مدت ممکن است استفاده از مدل آب خنک مناسب تر باشد.
همچنین باید به طول کابل تورچ توجه کرد. کابل بلندتر آزادی حرکت بیشتری ایجاد می کند، اما انتخاب طول بیش از نیاز می تواند مدیریت کابل را دشوارتر کند و در برخی سیستم ها بر عملکرد تغذیه سیم تاثیر بگذارد.
در نهایت، کیفیت ساخت، ارگونومی دسته، موجود بودن قطعات مصرفی و یدکی، سازگاری کانکتورها با دستگاه و اعتبار سازنده از معیارهایی هستند که بهتر است پیش از خرید بررسی شوند.
جوشکاری با خطراتی مانند برق گرفتگی، سوختگی، تابش شدید قوس، دود و گازهای مضر و آتش سوزی همراه است. بنابراین استفاده از تجهیزات حفاظت فردی و رعایت دستورالعمل های ایمنی ضروری است.
هنگام کار باید از ماسک جوشکاری با درجه تیرگی مناسب، دستکش مخصوص جوشکاری، لباس مقاوم در برابر شعله و کفش ایمنی مناسب استفاده شود. پوست بدن نیز باید در برابر تابش قوس و جرقه ها پوشانده شود.
پیش از شروع کار، کابل تورچ و سایر کابل های دستگاه را از نظر بریدگی، سوختگی یا آسیب عایق بررسی کنید. اتصالات شل یا آسیب دیده نیز باید پیش از استفاده اصلاح یا تعویض شوند.
تهویه مناسب محیط اهمیت زیادی دارد. دود جوشکاری می تواند حاوی ترکیبات زیان آور باشد و بسته به نوع فلز، پوشش سطح و فرایند مورد استفاده، به تهویه موضعی یا تجهیزات حفاظتی بیشتری نیاز باشد.
مواد قابل اشتعال نیز باید از منطقه جوشکاری دور شوند و اقدامات لازم برای پیشگیری از آتش سوزی انجام شود. همچنین هنگام تعویض قطعات، سرویس تورچ یا رفع ایرادات تجهیزات، دستگاه باید مطابق دستورالعمل سازنده در وضعیت ایمن قرار گیرد.

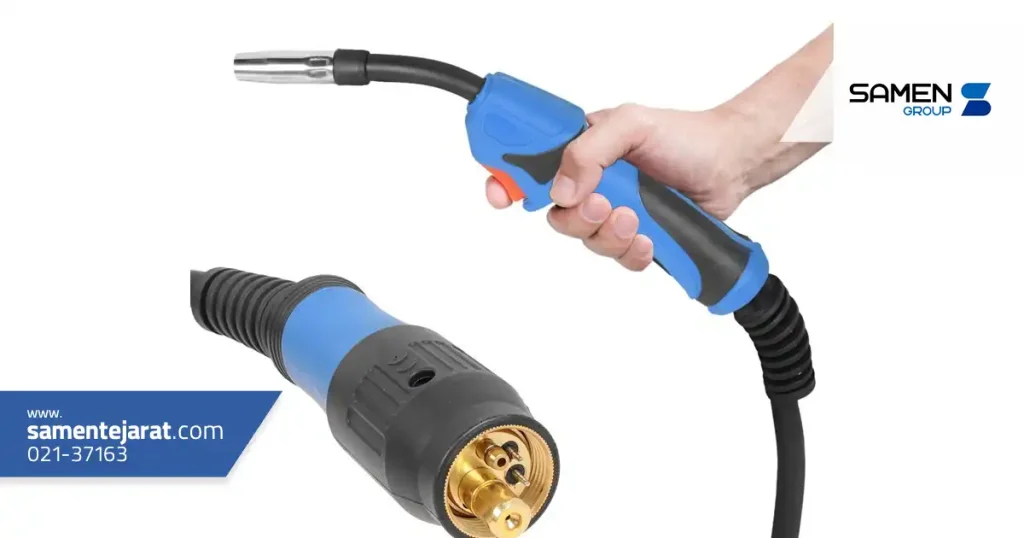

نگهداری صحیح تورچ علاوه بر افزایش عمر تجهیزات، به حفظ کیفیت جوش و جلوگیری از توقف ناگهانی کار کمک میکند. بسیاری از مشکلات تورچها به فرسودگی قطعات مصرفی، آلودگی یا استفاده خارج از ظرفیت مجاز مربوط هستند.
نازل گاز را بهصورت منظم بررسی و پاششهای جوش را از روی آن پاک کنید. تجمع بیش از حد پاشش میتواند مسیر خروج گاز را محدود کرده و پوشش گاز محافظ را مختل کند.
در تورچ MIG/MAG، نازل تماس و لاینر نیز باید دورهای بررسی شوند. فرسودگی نازل تماس میتواند انتقال جریان و تغذیه سیم را تحت تأثیر قرار دهد و آلودگی لاینر ممکن است حرکت روان سیم را مختل کند.
از کشیدن تورچ روی زمین، پیچاندن شدید کابل یا جابهجایی دستگاه با کشیدن کابل تورچ خودداری کنید. چنین رفتارهایی میتوانند به کابل، اتصالات داخلی و شیلنگهای تورچ آسیب وارد کنند.
در تورچهای آبخنک، وضعیت سیستم گردش مایع، شیلنگها، اتصالات و سطح مایع خنککننده باید مطابق دستورالعمل سازنده بررسی شود. استفاده از سیال نامناسب یا وجود نشتی میتواند عملکرد سیستم خنککاری را مختل کند.
علاوه بر نگهداری تجهیزات، کنترل هزینه مواد مصرفی نیز در مدیریت هزینههای جوشکاری اهمیت زیادی دارد. عواملی مانند نوع، برند، قطر و کیفیت الکترود میتوانند بر قیمت الکترود جوشکاری تأثیر بگذارند؛ بنابراین بهتر است هنگام خرید، علاوه بر قیمت، تناسب الکترود با نوع فرآیند و جنس قطعه نیز در نظر گرفته شود.
در نهایت، تورچ را مطابق جریان و سیکل کاری تعیینشده توسط سازنده استفاده کنید. انتخاب صحیح تورچ، تعویض بهموقع قطعات مصرفی و سرویس دورهای، سه عامل مهم برای افزایش طول عمر این وسیله هستند.
سوالات متداول
تورچ جوشکاری وسیله ای برای کنترل و هدایت فرایند جوشکاری در محل اتصال است. بسته به نوع فرایند، تورچ می تواند جریان الکتریکی، گاز محافظ، سیم جوش یا ترکیبی از آن ها را به منطقه جوش منتقل کند.
در تورچ MIG/MAG، سیم جوش به صورت پیوسته از داخل تورچ عبور می کند و همزمان نقش الکترود و فلز پرکننده را دارد. در تورچ TIG از الکترود تنگستن برای ایجاد قوس استفاده می شود و فلز پرکننده در صورت نیاز معمولا به صورت جداگانه اضافه می شود.
هیچ کدام برای تمام کاربردها برتری مطلق ندارند. تورچ هوا خنک معمولا ساده تر و مناسب کارهای سبک تا متوسط است، در حالی که تورچ آب خنک برای جریان های بالاتر و سیکل کاری سنگین تر می تواند انتخاب مناسب تری باشد.
استفاده در جریان بالاتر از ظرفیت تورچ، تجاوز از سیکل کاری، خرابی یا اختلال سیستم خنک کاری، اتصالات نامناسب و فرسودگی بعضی قطعات می توانند باعث افزایش غیر عادی دمای تورچ شوند. در صورت داغ شدن غیر معمول، کار را متوقف کرده و علت را بر اساس دستورالعمل سازنده بررسی کنید.
