در دنیای مهندسی عمران، بتن ریزی در محیط های خاص مانند اعماق آب یا چاه های عمیق فونداسیون، همواره یک چالش بزرگ بوده است. لوله ترمی (Tremie Pipe) ابزاری حیاتی است که این غیرممکن را ممکن می کند. بدون استفاده از این سیستم، بتن در مواجهه با آب دچار شستگی (Segregation) شده و کیفیت سازه به شدت افت می کند. در این مقاله جامع، به بررسی دقیق لوله ترمی و نقش آن در پروژه های عمرانی می پردازیم.
در پروژههای عمرانی بزرگ، قیمت فولاد آلیاژی به طور مستقیم بر هزینه تولید و خرید لوله ترمی فلزی تأثیر میگذارد، زیرا این نوع فولاد پایه اصلی ساخت لولههای مقاوم و بادوام در بتنریزی زیر آب است.

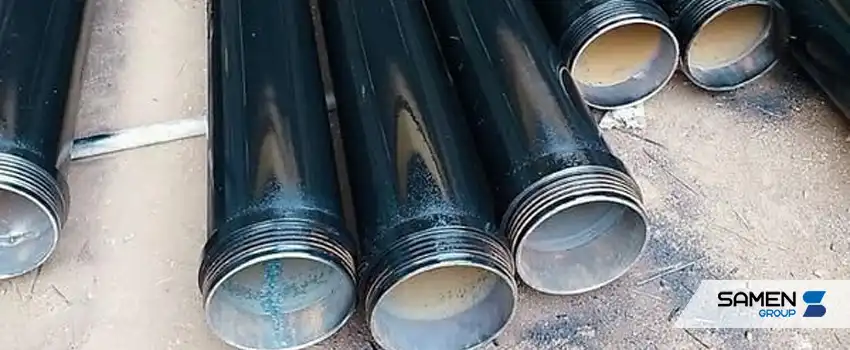

به زبان ساده، لوله ترمی یک لوله عمودی و آب بند است که برای انتقال بتن به نقاطی که دسترسی مستقیم به آن ها وجود ندارد (به ویژه زیر سطح آب یا گل حفاری) استفاده می شود.
تعریف لوله ترمی در پروژه های بتنی
لوله ترمی (Tremie) سیستمی است که بتن را از طریق نیروی ثقل (وزن) به پایین منتقل می کند. وظیفه اصلی این لوله، جلوگیری از تماس مستقیم بتن با آب یا هوا در حین سقوط است تا از جداشدگی سنگدانه ها و نفوذ آب به داخل مخلوط بتن جلوگیری شود.
یک سیستم ترمی کامل از بخش های زیر تشکیل شده است:
در طراحی و ساخت این لوله ها، استانداردهایی مانند ASTM و ضوابط آیین نامه های بتن (مانند ACI) رعایت می شود. سطح داخلی لوله باید کاملاً صاف و صیقلی باشد تا اصطکاک بتن به حداقل برسد و از گیر کردن آن جلوگیری شود.

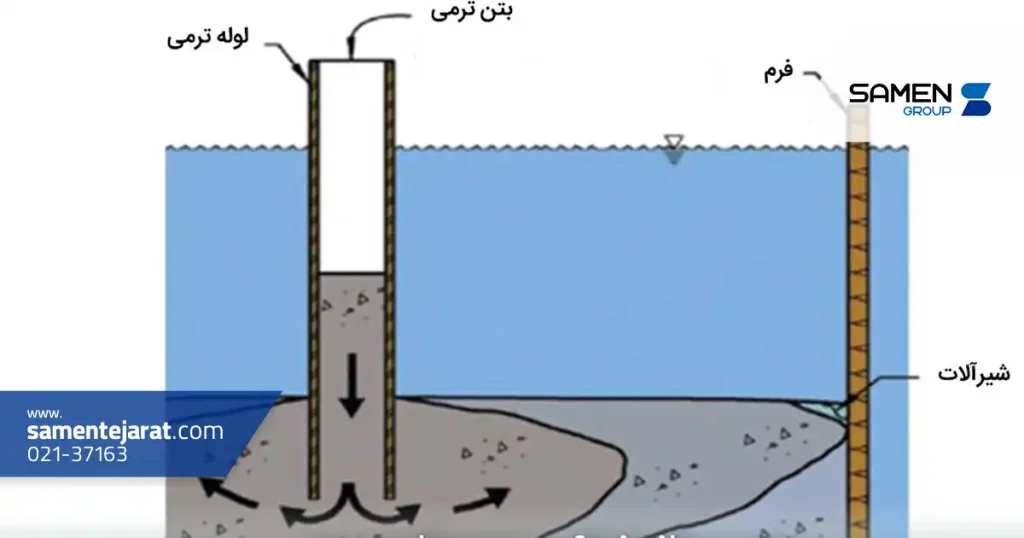

عملکرد این سیستم بر پایه جایجایی (Displacement) است. بتن جدید همواره از انتهای لوله خارج شده و بتن قبلی را به سمت بالا می راند.

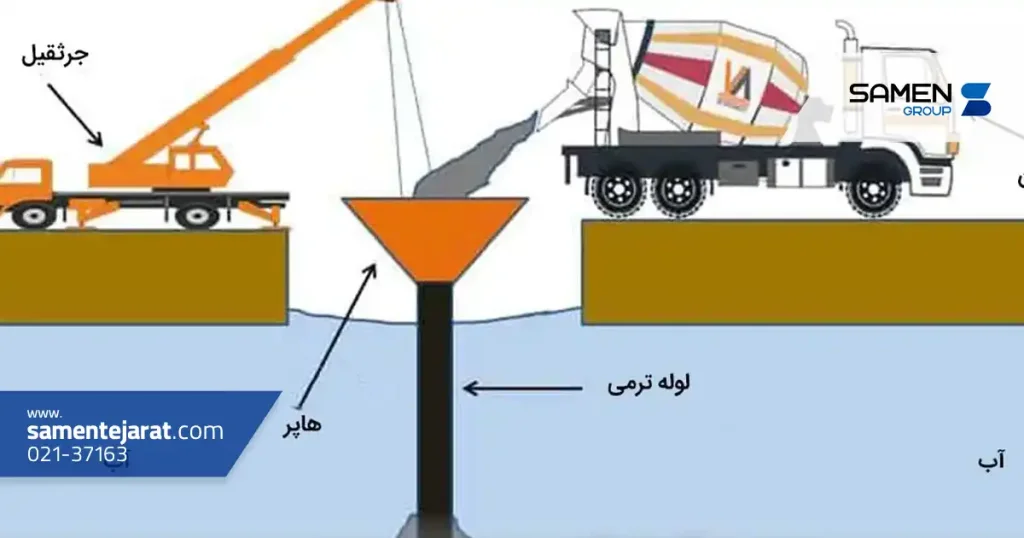

ابتدا لوله ها متناسب با عمق پروژه به هم متصل شده و به وسیله جرثقیل در محل دقیق قرار می گیرند. انتهای لوله باید تا کف محل بتن ریزی پایین برود. پیش از شروع، یک توپک در داخل لوله قرار می گیرد تا اولین پارت بتن با آب مخلوط نشود.
با ریختن بتن در قیف، وزن بتن باعث پایین رفتن توپک و خروج آب از لوله می شود. نکته کلیدی اینجاست که انتهای لوله همیشه باید حداقل ۱.۵ تا ۲ متر داخل بتن تازه ریخته شده باقی بماند. این کار باعث می شود بتن جدید بدون تماس با آب محیط، در زیر لایه های قبلی جای بگیرد.
چرا از روش ترمی استفاده می شود؟
اگر بتن را مستقیماً در آب رها کنیم، سیمان از سنگدانه ها جدا شده و بتن خاصیت چسبندگی خود را از دست می دهد. روش ترمی محیطی ایزوله فراهم می کند که در آن بتن با کیفیت کارخانه ای به مقصد نهایی می رسد.
این سیستم در هر پروژه ای که با آب یا چاه های عمیق سر و کار دارد، نقش اول را ایفا می کند.
بتن ریزی در زیر آب (فونداسیون های ساحلی)
ساخت پایه پل ها در وسط رودخانه ها یا دریاها بدون لوله ترمی تقریباً غیرممکن است. این روش اجازه می دهد فونداسیون دقیقاً در بستر دریا شکل بگیرد.
استفاده در سدسازی و اسکله ها
در تعمیرات زیر آب سدها یا ساخت دیواره های حفاظتی اسکله ها، سیستم ترمی برای تزریق بتن حجیم و یکپارچه استفاده می شود.
کاربرد در شمع ریزی و دیوارهای دیافراگمی
در پروژه های مترو و ساختمان های بلند، برای اجرای شمع های درجا که ممکن است با آب زیرزمینی یا بنتونیت پر شده باشند، لوله ترمی بتن را به کف چاه هدایت می کند.
پروژه های عمرانی با دسترسی محدود یا شرایط خاص
در مکان هایی که پمپ بتن دسترسی ندارد یا عمق حفاری بسیار زیاد است، سیستم ثقلی ترمی بهترین گزینه است.
مزایای اصلی لوله ترمی در پروژه های بتنی
معایب و محدودیت های استفاده از سیستم ترمی
مقایسه ترمی با سایر روش های بتن ریزی
در مقایسه با “پمپ بتن”، لوله ترمی در اعماق بسیار زیاد و شرایط زیر آب عملکرد مطمئن تری دارد، اما سرعت اجرای آن ممکن است کمتر باشد.

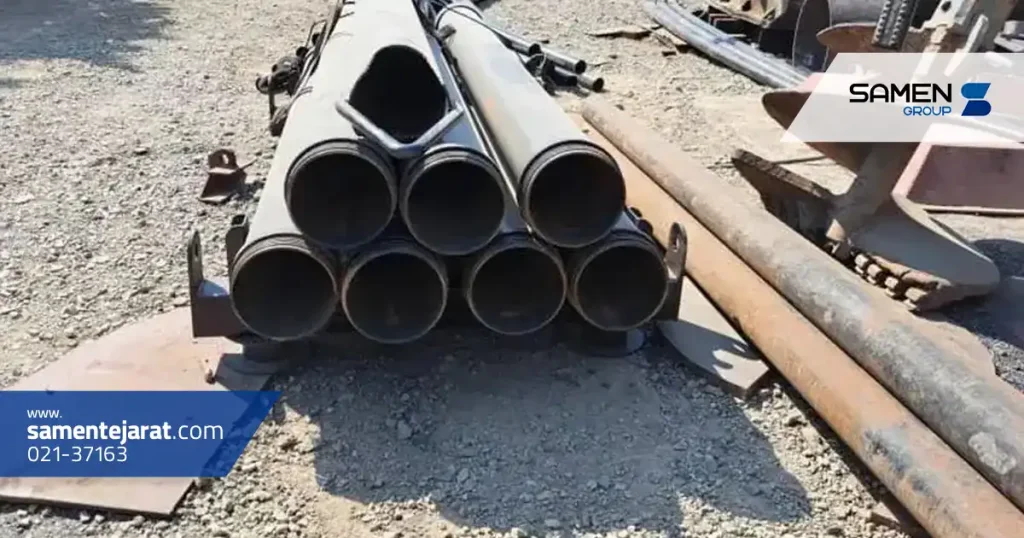

لوله ترمی فلزی
رایج ترین نوع در پروژه های سنگین. این لوله ها از فولاد مقاوم ساخته شده و طول عمر بالایی دارند.
لوله ترمی PVC و پلاستیکی
برای پروژه های سبک تر و عمق های کم استفاده می شود. مزیت اصلی آن وزن سبک و سهولت در جابجایی است، اما در برابر ضربه آسیب پذیرتر است.
لوله ترمی قابل اتصال و قطعه ای
این لوله ها به صورت مفصلی یا رزوه ای متصل می شوند و اجازه می دهند در حین بالا آمدن سطح بتن، قطعات بالایی را یکی یکی جدا کرد.
قطر مناسب لوله ترمی برای انواع پروژه ها
قطر لوله باید حدود ۶ تا ۸ برابر بزرگترین سایز سنگدانه بتن باشد. معمولاً قطرهای ۲۰ تا ۳۰ سانتی متر (۸ تا ۱۲ اینچ) استاندارد هستند.
ارتفاع و عمق مناسب برای بتن ریزی زیر آب
باید دقت شود که فشار بتن داخل لوله همواره بیشتر از فشار آب بیرون باشد تا آب به داخل لوله نفوذ نکند.
نکات ایمنی و کنترل کیفیت بتن ریزی با ترمی
قیمت این تجهیزات به دلیل نوسانات قیمت فولاد متغیر است، اما عوامل زیر بر هزینه نهایی تاثیرگذارند:
جنس لوله و تأثیر آن بر قیمت
لوله های فولادی بدون درز (مانند لوله های مانسمان) گران تر از لوله های درزدار هستند اما امنیت پروژه را تضمین می کنند.
سایز و طول لوله ترمی
هرچه قطر و ضخامت گوشت لوله بیشتر باشد، قیمت به تناسب وزن افزایش می یابد.
برند، کیفیت و نوسانات بازار
خرید از تولیدکنندگان معتبر که استانداردهای آب بندی اتصالات را رعایت می کنند، اگرچه هزینه اولیه را بالا می برد، اما از خسارات میلیاردی در حین بتن ریزی جلوگیری می کند.
سؤالات متداول
لوله ترمی یک لوله عمودی و آب بند است که برای انتقال بتن به محل هایی که در زیر آب یا در عمق زیاد قرار دارند، استفاده می شود. این سیستم مانع از تماس مستقیم بتن با آب می شود و از شستگی سیمان و جداشدگی سنگدانه ها جلوگیری می کند. کاربرد اصلی آن در بتن ریزی زیر آب، شمع ریزی و دیوارهای دیافراگمی است.
اگر بتن به صورت مستقیم در آب تخلیه شود، سیمان شسته شده و مقاومت نهایی سازه به شدت کاهش می یابد. لوله ترمی محیطی محافظ برای بتن ایجاد می کند تا مخلوط بتن بدون تماس با آب تا محل نهایی هدایت شود و کیفیت و یکپارچگی بتن حفظ گردد.
یک سیستم ترمی معمولاً از قیف (Hopper) برای ریختن بتن، لوله های متصل شونده با طول های مختلف، اتصالات و واشرهای آب بند و در برخی موارد توپک یا پلاگ برای شروع بتن ریزی بدون اختلاط با آب تشکیل می شود.
قطر لوله ترمی باید متناسب با حداکثر اندازه سنگدانه های بتن انتخاب شود. به طور معمول قطر لوله بین ۲۰ تا ۳۰ سانتی متر است و باید حدود ۶ تا ۸ برابر بزرگ ترین سنگدانه باشد تا بتن به راحتی جریان پیدا کند و احتمال گرفتگی کاهش یابد.
لوله ترمی فلزی (معمولاً فولادی) مقاومت بالا، عمر طولانی و مناسب پروژه های سنگین و اعماق زیاد است؛ اما وزن بیشتری دارد و حمل ونقل آن سخت تر است. لوله ترمی PVC یا پلاستیکی سبک تر، نصب و جابجایی آسان تری دارد و برای پروژه های سبک تر یا عمق کم مناسب است، اما مقاومت مکانیکی و دوام آن نسبت به فولادی کمتر است.
بزرگ ترین مزیت روش ترمی، حفظ کیفیت بتن در شرایط زیر آب است. این روش از شستگی سیمان، جداشدگی دانه ها و ایجاد حفره در بتن جلوگیری می کند و درنتیجه مقاومت و دوام سازه افزایش می یابد. همچنین در بسیاری از موارد نیاز به تخلیه آب یا خشک کردن محیط را از بین می برد.
جنس لوله (فولادی، پلاستیکی)، قطر و ضخامت لوله، طول مورد نیاز، نوع اتصال (رزوه ای، فلنجی، پین دار)، برند تولیدکننده، کیفیت آب بندی اتصالات و نوسانات قیمت مواد اولیه (مثل فولاد) از مهم ترین عوامل تعیین کننده قیمت لوله ترمی هستند.
در برخی پروژه ها امکان استفاده از پمپ بتن وجود دارد، اما در بتن ریزی های زیر آب یا در چاه های عمیق پر از آب یا گل حفاری، روش ترمی به دلیل عملکرد مطمئن تر و کاهش ریسک شستگی و جداشدگی بتن، گزینه ای ایمن تر و استانداردتر نسبت به پمپ بتن محسوب می شود.
