کوره پاتیلی یکی از تجهیزات مهم در صنعت فولادسازی است که برای تصفیه، تنظیم ترکیب شیمیایی و کنترل دمای فولاد مذاب مورد استفاده قرار می گیرد. این کوره معمولا پس از ذوب اولیه فولاد و پیش از ریخته گری به کار گرفته می شود تا فولاد مذاب به شرایط مطلوب از نظر دما، ترکیب شیمیایی و میزان ناخالصی برسد.
استفاده از کوره پاتیلی نقش مهمی در تولید فولادهای با کیفیت بالا دارد؛ زیرا امکان کنترل دقیق عناصر آلیاژی، کاهش برخی ناخالصی ها و یکنواخت کردن ترکیب مذاب را فراهم می کند. به همین دلیل این تجهیزات در تولید فولادهای ساختمانی، آلیاژی و فولادهای مورد استفاده در صنایع حساس کاربرد گسترده ای دارند.
برای بررسی دقیق هزینه تولید و انتخاب گرید مناسب، اطلاع از قیمت روز فولاد آلیاژی نیز در کنار شناخت فرآیندهایی مانند کوره پاتیلی اهمیت زیادی دارد.
کوره پاتیلی یا Ladle Furnace یکی از تجهیزات متالورژی ثانویه است که وظیفه اصلی آن انجام عملیات اصلاحی روی فولاد مذاب پس از مرحله ذوب است. در این فرآیند، فولاد مذاب داخل پاتیل قرار می گیرد و با استفاده از الکترودهای گرافیتی حرارت لازم برای حفظ یا افزایش دمای آن تامین می شود.
کوره پاتیلی علاوه بر تامین حرارت، امکان اضافه کردن عناصر آلیاژی، انجام عملیات سرباره گیری، هم زدن مذاب و کنترل دقیق شرایط فولاد را فراهم می کند. در واقع، این کوره بیشتر برای تصفیه و آماده سازی فولاد مذاب طراحی شده است و معمولا جایگزین مرحله ذوب اولیه نمی شود.
یکی از مهم ترین ویژگی های کوره پاتیلی، امکان کنترل دقیق فرآیند متالورژی ثانویه است. این موضوع باعث می شود فولاد نهایی از نظر ترکیب شیمیایی، دما و کیفیت داخلی، شرایط یکنواخت تری داشته باشد.
عملکرد کوره پاتیلی پس از انتقال فولاد مذاب از کوره اصلی به پاتیل آغاز می شود. در ابتدا نمونه ای از مذاب بررسی می شود تا ترکیب شیمیایی و دمای آن مشخص شود. سپس بر اساس نتایج آزمایش، اقدامات مورد نیاز برای اصلاح فولاد انجام می شود.
در مرحله بعد، پاتیل در زیر الکترودهای گرافیتی قرار می گیرد. با ایجاد قوس الکتریکی میان الکترودها و سطح فولاد مذاب، انرژی الکتریکی به گرما تبدیل شده و دمای فولاد در محدوده مورد نیاز تنظیم می شود.
در طول فرآیند ممکن است عناصر آلیاژی و مواد مورد نیاز به مذاب اضافه شوند. همچنین با دمش گاز بی اثر مانند آرگون از قسمت پایینی پاتیل، فولاد مذاب به گردش درمی آید. این هم زدن باعث توزیع بهتر عناصر آلیاژی و دما در کل حجم مذاب می شود.
در نهایت، پس از رسیدن فولاد به ترکیب شیمیایی و دمای مطلوب، مذاب برای مرحله ریخته گری آماده می شود.
کوره پاتیلی از بخش های مختلفی تشکیل شده است که هر کدام وظیفه مشخصی در فرآیند تصفیه و آماده سازی فولاد مذاب دارند. مهم ترین اجزای آن عبارتند از:

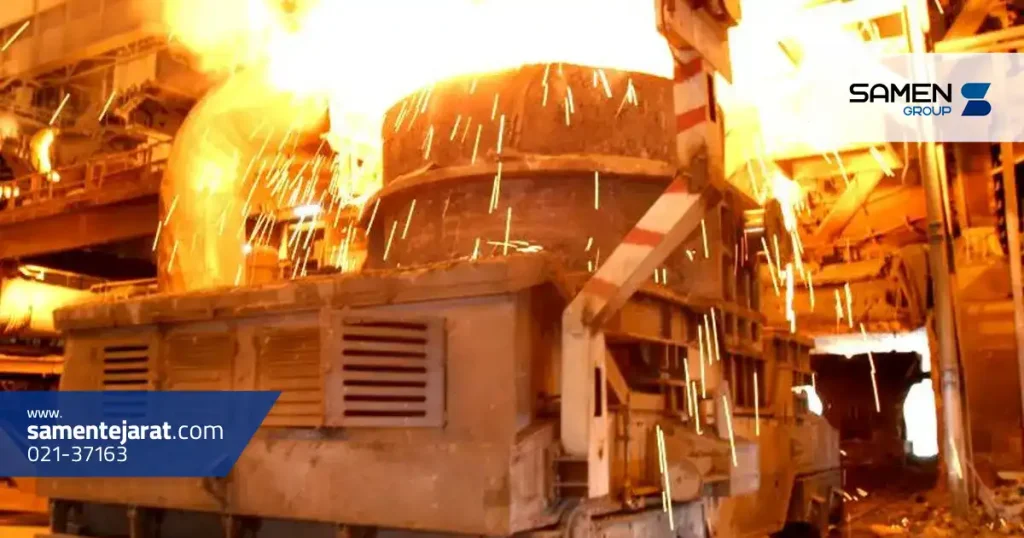

کوره پاتیلی در بخش متالورژی ثانویه کارخانه های فولادسازی کاربرد دارد و یکی از تجهیزات مهم برای تولید فولاد با ترکیب و کیفیت کنترل شده محسوب می شود.
از مهم ترین کاربردهای این کوره می توان به اصلاح ترکیب شیمیایی فولاد، تنظیم دمای مذاب، حذف یا کاهش برخی ناخالصی ها، همگن سازی فولاد و آماده سازی مذاب برای ریخته گری اشاره کرد.
این تجهیزات به ویژه در تولید فولادهای آلیاژی اهمیت زیادی دارند؛ زیرا درصد عناصر مختلف در این فولادها باید با دقت بالایی کنترل شود. حتی تغییرات کوچک در ترکیب شیمیایی می تواند خواص مکانیکی و عملکرد محصول نهایی را تحت تاثیر قرار دهد.
یکی از مهم ترین دلایل استفاده از کوره پاتیلی، امکان کنترل دقیق فولاد مذاب پیش از ریخته گری است. این کنترل از چند طریق انجام می شود.
کنترل ترکیب شیمیایی
یکی از مهم ترین وظایف کوره پاتیلی، اصلاح ترکیب شیمیایی فولاد است. در این مرحله می توان عناصر آلیاژی مورد نیاز را به مقدار مشخص به مذاب اضافه کرد تا ترکیب فولاد به استاندارد مورد نظر برسد.
این قابلیت برای تولید فولادهای آلیاژی اهمیت ویژه ای دارد؛ زیرا خواصی مانند استحکام، سختی، مقاومت به سایش و مقاومت در برابر حرارت به ترکیب شیمیایی فولاد وابسته هستند.
کنترل دقیق ترکیب شیمیایی همچنین باعث می شود اختلاف بین ذوب های مختلف کاهش پیدا کند و محصول نهایی کیفیت یکنواخت تری داشته باشد.
تنظیم دما
دمای فولاد مذاب باید پیش از ریخته گری در محدوده مناسبی قرار داشته باشد. اگر دما بیش از حد پایین باشد، مشکلاتی در جریان و ریخته گری ایجاد می شود و اگر بیش از اندازه بالا باشد، می تواند باعث افزایش مصرف انرژی و برخی مشکلات متالورژیکی شود.
کوره پاتیلی با استفاده از قوس الکتریکی امکان افزایش و حفظ دمای فولاد مذاب را فراهم می کند. به این ترتیب، فولاد در زمان مناسب و با دمای کنترل شده وارد مرحله ریخته گری می شود.
حذف ناخالصی ها
وجود ناخالصی هایی مانند گوگرد، اکسیژن و برخی ترکیبات غیرفلزی می تواند کیفیت فولاد را کاهش دهد. در کوره پاتیلی با کنترل سرباره، افزودن مواد مناسب و استفاده از گاز بی اثر می توان شرایط را برای کاهش برخی ناخالصی ها و کنترل آخال های غیرفلزی فراهم کرد.
کاهش این ناخالصی ها اهمیت زیادی در تولید فولادهای با کیفیت بالا دارد؛ زیرا آخال های غیر فلزی می توانند روی خواص مکانیکی، قابلیت ماشینکاری و عملکرد فولاد تاثیر بگذارند.
همگن سازی فولاد مذاب
یکی دیگر از وظایف مهم کوره پاتیلی، یکنواخت کردن دما و ترکیب شیمیایی فولاد مذاب است. برای این کار معمولا گاز آرگون از قسمت پایینی پاتیل به داخل مذاب دمیده می شود.
حباب های گاز باعث ایجاد جریان در فولاد مذاب شده و عناصر آلیاژی را در کل حجم مذاب بهتر توزیع می کنند. این فرآیند از ایجاد اختلاف دما و ترکیب شیمیایی در بخش های مختلف مذاب جلوگیری می کند.
در نتیجه، فولاد آماده شده برای ریخته گری از یکنواختی بیشتری برخوردار خواهد بود.
استفاده از کوره پاتیلی مزایای متعددی برای کارخانه های فولادسازی دارد. مهم ترین مزایا عبارتند از:
در مجموع، کوره پاتیلی باعث می شود فولاد مذاب پیش از ریخته گری به شرایط کنترل شده تری برسد و همین موضوع نقش مهمی در افزایش کیفیت محصول نهایی دارد.
کوره پاتیلی و کوره قوس الکتریکی هر دو از انرژی الکتریکی و قوس الکتریکی استفاده می کنند، اما وظایف آنها در فرآیند فولادسازی یکسان نیست.
کوره قوس الکتریکی (EAF) معمولا برای ذوب مواد اولیه مانند قراضه فولادی و تولید فولاد مذاب به کار می رود. در این کوره، هدف اصلی تبدیل مواد اولیه جامد به مذاب است و فرآیند ذوب در مقیاس قابل توجهی انجام می شود.
در مقابل، کوره پاتیلی (LF) بیشتر برای متالورژی ثانویه و اصلاح فولاد مذاب استفاده می شود. این کوره وظیفه دارد پس از ذوب اولیه، ترکیب شیمیایی، دما و شرایط متالورژیکی فولاد را برای ریخته گری تنظیم کند.
به بیان ساده، می توان گفت کوره قوس الکتریکی بیشتر وظیفه ذوب را بر عهده دارد، در حالی که کوره پاتیلی بیشتر برای اصلاح، تصفیه و آماده سازی فولاد مذاب استفاده می شود.
بنابراین در بسیاری از خطوط تولید فولاد، این دو کوره مکمل یکدیگر هستند و استفاده از کوره پاتیلی پس از کوره قوس الکتریکی می تواند کنترل کیفیت فولاد را به شکل قابل توجهی بهبود دهد.
سوالات متداول
کوره پاتیلی یکی از تجهیزات متالورژی ثانویه است که برای اصلاح ترکیب شیمیایی، تنظیم دما، همگن سازی و کنترل کیفیت فولاد مذاب پیش از ریخته گری استفاده می شود.
وظیفه اصلی کوره پاتیلی ذوب اولیه فولاد نیست. این کوره بیشتر برای اصلاح و آماده سازی فولاد مذابی استفاده می شود که در مرحله قبل تولید شده است.
آرگون به عنوان گاز بی اثر برای هم زدن فولاد مذاب استفاده می شود. این کار به یکنواخت شدن دما و توزیع بهتر عناصر آلیاژی و همچنین کنترل بهتر آخال ها کمک می کند.
کنترل دقیق شرایط فولاد مذاب از مهم ترین مزایای کوره پاتیلی است. این تجهیزات امکان کنترل ترکیب شیمیایی، دما و شرایط متالورژیکی فولاد را پیش از ریخته گری فراهم می کنند.
