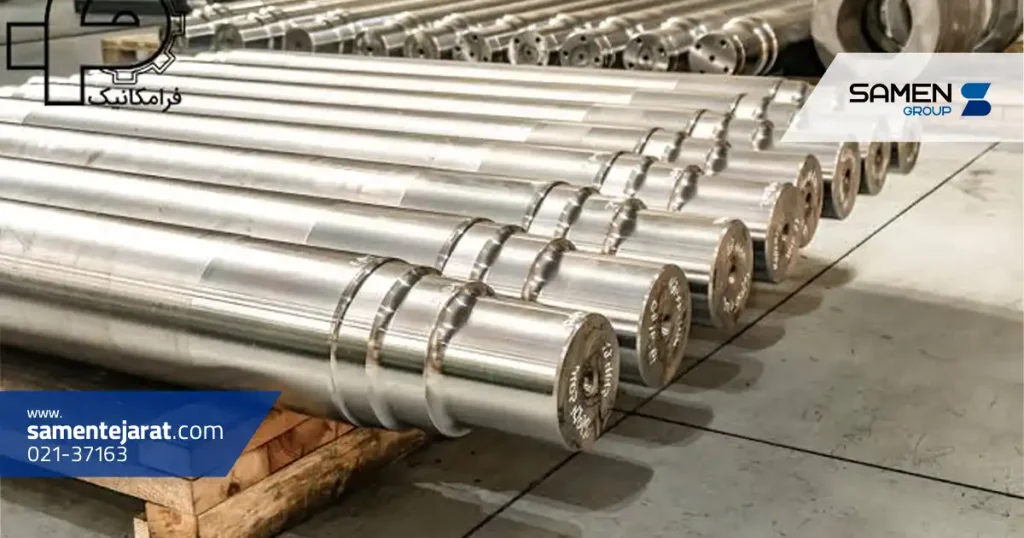

شفت و محور از قطعات مهم در بسیاری از ماشین آلات و تجهیزات صنعتی هستند که وظیفه انتقال نیرو، تحمل بار و ایجاد حرکت را بر عهده دارند. به همین دلیل، انتخاب فولاد مناسب برای ساخت شفت تاثیر مستقیمی بر استحکام، طول عمر و عملکرد قطعه دارد. فولاد مورد استفاده باید با توجه به میزان بار، سرعت چرخش، سایش، ضربه و شرایط کاری انتخاب شود. فولادهای CK45، MO40 و CK60 از گزینه های پرکاربرد برای ساخت انواع شفت و محور هستند، اما هر کدام ویژگی ها و کاربردهای متفاوتی دارند.
در انتخاب متریال مناسب برای ساخت شفت و محور، علاوه بر استحکام و مقاومت به سایش، بررسی قیمت فولاد آلیاژی نیز می تواند در مدیریت هزینه های تولید اهمیت زیادی داشته باشد.
نمی توان یک گرید مشخص را در تمام شرایط به عنوان بهترین فولاد برای شفت معرفی کرد؛ زیرا انتخاب فولاد به شرایط کاری قطعه بستگی دارد. برای شفت های عمومی و قطعاتی که تحت بارهای متوسط قرار دارند، فولاد CK45 یکی از گزینه های اقتصادی و پرکاربرد است. در مقابل، برای شفت های صنعتی که تحت تنش، ضربه و بارهای سنگین قرار می گیرند، فولاد MO40 معمولا انتخاب مناسب تری محسوب می شود. همچنین در مواردی که سختی و مقاومت در برابر سایش اهمیت بیشتری دارد، می توان از فولادهایی مانند CK60 استفاده کرد.
بنابراین، بهترین فولاد برای ساخت شفت باید بر اساس نوع کاربرد، میزان بارگذاری، ابعاد قطعه، شرایط محیطی و عملیات حرارتی مورد نیاز انتخاب شود.

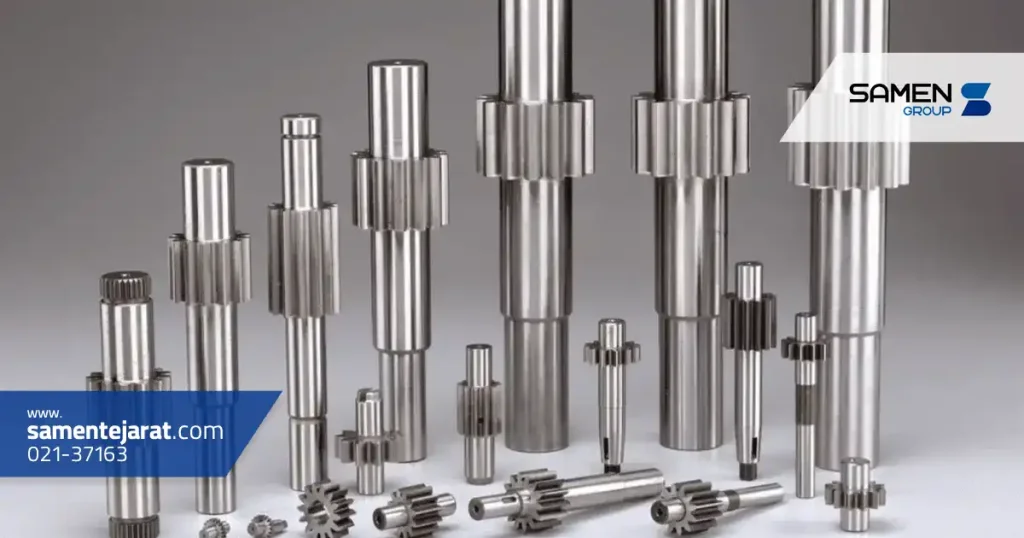

فولادی که برای ساخت شفت و محور انتخاب می شود باید ترکیبی مناسب از استحکام، سختی و چقرمگی داشته باشد. شفت در زمان کار ممکن است تحت تنش های پیچشی، خمشی، کششی و حتی ضربه ای قرار گیرد؛ بنابراین تنها بالا بودن سختی فولاد برای انتخاب آن کافی نیست.
مقاومت مناسب در برابر خستگی یکی دیگر از ویژگی های مهم فولاد شفت است. شفت ها معمولا در طول عمر کاری خود بارگذاری های تکراری زیادی را تجربه می کنند و فولاد نامناسب ممکن است پس از مدتی دچار ترک یا شکست خستگی شود. قابلیت ماشین کاری، امکان انجام عملیات حرارتی، مقاومت در برابر سایش و پایداری ابعادی نیز از دیگر معیارهای مهم انتخاب فولاد برای ساخت محور و شفت هستند.
فولاد CK45 یکی از شناخته شده ترین فولادهای کربنی متوسط در ساخت قطعات صنعتی است. وجود مقدار متوسط کربن در این فولاد باعث ایجاد تعادل مناسبی میان استحکام، سختی، قابلیت ماشین کاری و هزینه می شود. به همین دلیل، CK45 در ساخت انواع شفت، محور، پین، میلگردهای صنعتی، چرخ دنده و قطعات ماشین آلات کاربرد گسترده ای دارد.
فولاد CK45 را می توان با استفاده از عملیات حرارتی مناسب سخت کاری کرد و خواص مکانیکی آن را بهبود داد. با این حال، برای شفت هایی که تحت بارهای بسیار سنگین، ضربه های شدید یا شرایط کاری دشوار قرار دارند، ممکن است فولادهای آلیاژی مانند MO40 گزینه مناسب تری باشند.
فولاد MO40 که در بسیاری از منابع با گرید 42CrMo4 شناخته می شود، یک فولاد آلیاژی کروم مولیبدن با استحکام بالا است. این فولاد به دلیل قابلیت عملیات حرارتی مناسب، استحکام بالا، چقرمگی مطلوب و مقاومت خوب در برابر خستگی، برای تولید شفت های صنعتی تحت بار بسیار مورد توجه قرار می گیرد.
MO40 برای ساخت شفت تجهیزات صنعتی، محورهای انتقال قدرت، قطعات ماشین آلات سنگین و اجزایی که تحت تنش های پیچشی و خمشی قابل توجه قرار دارند، گزینه مناسبی است. پس از انجام عملیات حرارتی مناسب، می توان ترکیب مطلوبی از سختی و چقرمگی را در این فولاد ایجاد کرد. البته هزینه خرید و فرآوری MO40 معمولا از فولادهای کربنی ساده مانند CK45 بیشتر است.
فولاد CK60 نسبت به CK45 درصد کربن بیشتری دارد و به همین دلیل امکان دستیابی به سختی بالاتری پس از عملیات حرارتی در آن وجود دارد. این ویژگی باعث شده است CK60 در تولید قطعاتی که مقاومت در برابر سایش و سختی سطحی اهمیت بالایی دارد، مورد استفاده قرار گیرد.
استفاده از CK60 برای ساخت شفت باید با توجه به شرایط بارگذاری انجام شود. افزایش مقدار کربن و سختی می تواند در برخی شرایط با کاهش چقرمگی همراه باشد. بنابراین برای شفت هایی که تحت ضربه های شدید یا بارهای دینامیکی سنگین قرار دارند، صرفا بالا بودن سختی نباید معیار انتخاب باشد و لازم است مقاومت به خستگی و چقرمگی نیز بررسی شود.

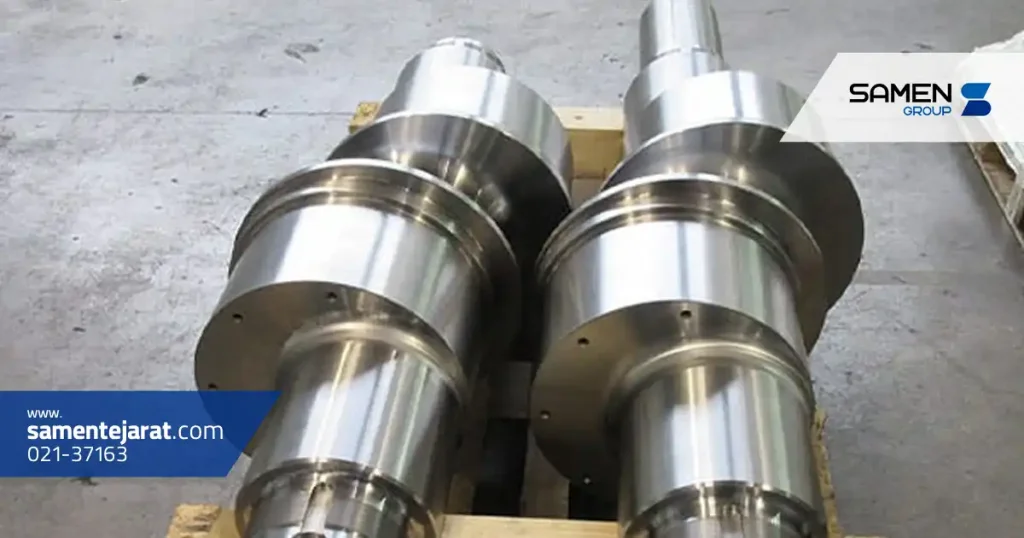

CK45 و MO40 هر دو در ساخت شفت و قطعات صنعتی کاربرد دارند، اما از نظر ترکیب شیمیایی و خواص مکانیکی تفاوت های مهمی میان آنها وجود دارد. CK45 یک فولاد کربنی متوسط است و به دلیل قیمت مناسب، ماشین کاری مطلوب و قابلیت عملیات حرارتی، برای بسیاری از شفت های عمومی گزینه مناسبی محسوب می شود.
MO40 یک فولاد آلیاژی است که حضور عناصر کروم و مولیبدن باعث بهبود سختی پذیری، استحکام و عملکرد آن در شرایط کاری سنگین می شود. به همین دلیل، برای شفت هایی که تحت تنش های بالا و بارگذاری های سنگین قرار دارند، MO40 معمولا گزینه مطمئن تری است.
به طور کلی، اگر هدف تولید یک شفت عمومی با هزینه اقتصادی و شرایط کاری متوسط باشد، CK45 می تواند انتخاب مناسبی باشد. اگر شفت تحت بارهای سنگین، تنش های پیچشی زیاد یا شرایط کاری دشوار قرار دارد، MO40 معمولا برتری بیشتری دارد. البته انتخاب نهایی باید بر اساس محاسبات طراحی و خواص مکانیکی مورد نیاز انجام شود.
تاثیر عملیات حرارتی بر شفت و محور
عملیات حرارتی نقش بسیار مهمی در عملکرد فولادهای مورد استفاده برای ساخت شفت و محور دارد. حتی انتخاب یک گرید مناسب بدون اجرای صحیح عملیات حرارتی ممکن است نتیجه مطلوبی ایجاد نکند. روش هایی مانند نرماله کردن، آنیل، سخت کاری و تمپر می توانند خواص مکانیکی فولاد را متناسب با کاربرد قطعه تغییر دهند.
برای مثال، سخت کاری می تواند سختی و مقاومت سایشی شفت را افزایش دهد، در حالی که تمپر مناسب پس از سخت کاری به کاهش تنش های داخلی و ایجاد تعادل میان سختی و چقرمگی کمک می کند. در برخی شفت ها نیز از روش های سخت کاری سطحی مانند القایی استفاده می شود تا سطح قطعه مقاومت سایشی بالایی داشته باشد و در عین حال مغز آن چقرمگی مناسب خود را حفظ کند.
انتخاب روش عملیات حرارتی باید بر اساس گرید فولاد، قطر شفت، سختی مورد نیاز، نوع بارگذاری و شرایط کاری انجام شود.
برای انتخاب فولاد مناسب شفت نباید فقط قیمت یا سختی فولاد را در نظر گرفت. ابتدا باید مشخص شود شفت چه مقدار گشتاور و بار خمشی را تحمل می کند و آیا در معرض بارهای ضربه ای یا سیکلی قرار دارد یا خیر. سرعت دوران، قطر شفت، دمای کاری و میزان سایش نیز می توانند بر انتخاب گرید فولاد تاثیرگذار باشند.
قابلیت ماشین کاری و عملیات حرارتی نیز اهمیت زیادی دارد؛ زیرا برخی شفت ها پس از ماشین کاری نیازمند سخت کاری یا عملیات سطحی هستند. علاوه بر این، در محیط های مرطوب یا خورنده ممکن است مقاومت به خوردگی نیز به یکی از معیارهای اصلی تبدیل شود و استفاده از فولادهای زنگ نزن یا پوشش های محافظ مورد بررسی قرار گیرد.
در نهایت می توان گفت CK45 برای بسیاری از کاربردهای عمومی و اقتصادی مناسب است، MO40 برای شفت های صنعتی تحت بار و تنش بالا عملکرد بهتری دارد و CK60 در کاربردهایی که سختی و مقاومت سایشی اهمیت زیادی دارد می تواند مورد توجه قرار گیرد. انتخاب دقیق گرید باید با توجه به طراحی مهندسی و شرایط واقعی کار قطعه انجام شود.
سوالات متداول
برای شفت های عمومی با بار متوسط، CK45 معمولا گزینه اقتصادی و مناسبی است. برای شفت های تحت بار و تنش بالا، MO40 به دلیل استحکام، سختی پذیری و چقرمگی مناسب معمولا انتخاب بهتری است.
بله. CK45 یکی از فولادهای پرکاربرد برای ساخت انواع شفت و محور صنعتی با شرایط کاری متوسط است و قابلیت ماشین کاری و عملیات حرارتی مناسبی دارد.
MO40 بیشتر برای شفت های صنعتی تحت بار سنگین، محورهای انتقال قدرت و قطعاتی که به استحکام و مقاومت خستگی بالاتری نیاز دارند استفاده می شود.
CK60 به دلیل درصد کربن بالاتر قابلیت دستیابی به سختی و مقاومت سایشی مناسبی دارد و می تواند برای قطعاتی که سایش در آنها اهمیت زیادی دارد مورد استفاده قرار گیرد.
