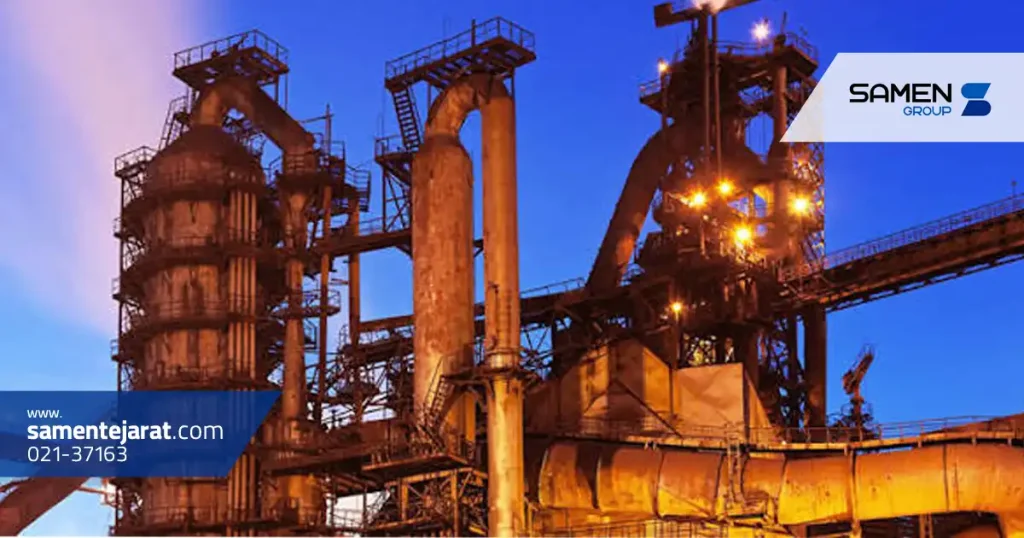

تولید فولاد با کوره بلند یکی از مهم ترین روش های تولید فولاد در جهان است که نقش اساسی در تامین مواد اولیه صنایع ساختمانی، خودروسازی و ماشین سازی دارد. در این روش، سنگ آهن با استفاده از کک، سنگ آهک و هوای گرم طی مجموعه ای از واکنش های شیمیایی به آهن مذاب تبدیل می شود. سپس آهن مذاب در مرحله فولادسازی مورد تصفیه قرار می گیرد تا فولاد با ترکیب شیمیایی و خواص مورد نظر تولید شود.
کوره بلند به دلیل ظرفیت تولید بالا، امکان فعالیت پیوسته و قابلیت استفاده از سنگ آهن به عنوان ماده اولیه اصلی، جایگاه ویژه ای در کارخانه های بزرگ فولادسازی دارد. با این حال، راه اندازی این تجهیزات به سرمایه گذاری قابل توجه، تامین پایدار مواد اولیه و مدیریت دقیق مصرف انرژی نیاز دارد.
در این مقاله، نحوه تولید فولاد با کوره بلند، اجزای اصلی کوره، مواد اولیه مورد نیاز و مراحل تبدیل سنگ آهن به فولاد را بررسی می کنیم. همچنین با مزایا، معایب و تفاوت این روش با کوره قوس الکتریکی آشنا می شویم.
روش تولید فولاد با کوره بلند، هزینه مواد اولیه و میزان مصرف انرژی از عوامل مهمی هستند که بر قیمت فولاد در بازار تاثیر می گذارند.
کوره بلند (Blast Furnace) یک کوره صنعتی بزرگ و عمودی است که برای استخراج آهن از سنگ آهن و تولید آهن خام مذاب به کار می رود. این کوره معمولا ساختاری استوانه ای با قطر متغیر دارد و قسمت داخلی آن با مواد نسوز مقاوم در برابر حرارت پوشانده شده است.
اساس عملکرد کوره بلند بر واکنش های احیای اکسیدهای آهن استوار است. در این فرایند، سنگ آهن، کک و مواد گدازآور از بالای کوره وارد می شوند و هوای گرم از قسمت های پایینی به داخل کوره دمیده می شود. برخورد جریان گازهای داغ با مواد جامد باعث انجام واکنش های شیمیایی، تولید حرارت و در نهایت تشکیل آهن مذاب می شود.
نکته مهم این است که محصول مستقیم کوره بلند، فولاد نیست؛ بلکه آهن خام مذاب با مقدار نسبتا زیادی کربن است. این آهن در مرحله بعد به واحد فولادسازی منتقل می شود تا با کاهش کربن و حذف ناخالصی ها، فولاد تولید شود.
کوره بلند از بخش های مختلفی تشکیل شده است که هر کدام وظیفه مشخصی در فرایند تولید آهن دارند. شناخت این اجزا به درک بهتر نحوه کار کوره بلند کمک می کند.
۱. دهانه و سیستم شارژ کوره
این بخش در بالاترین قسمت کوره قرار دارد و برای ورود مواد اولیه استفاده می شود. سیستم شارژ وظیفه دارد سنگ آهن، کک و مواد گدازآور را با نسبت مشخص وارد کوره کند. کنترل توزیع مواد در این بخش، بر جریان گاز و راندمان فرایند تاثیر مستقیم دارد.
۲. بدنه یا شفت کوره
شفت، قسمت بالایی و میانی کوره بلند است که مواد اولیه هنگام حرکت به سمت پایین از آن عبور می کنند. در این بخش، گازهای داغ به سمت بالا حرکت کرده و باعث گرم شدن مواد و آغاز واکنش های احیای سنگ آهن می شوند.
۳. شکم و بوته کوره
قسمت های پایینی کوره محل وقوع واکنش های شدید حرارتی، ذوب مواد و تجمع محصولات مذاب هستند. آهن مذاب و سرباره در بخش بوته جمع آوری می شوند تا در زمان مناسب تخلیه شوند.
۴. نازل های دمش هوا
نازل ها یا توییرها در قسمت پایینی کوره نصب می شوند و هوای گرم را با فشار مشخص وارد محیط داخلی می کنند. این هوا شرایط لازم برای سوختن کک و ایجاد حرارت مورد نیاز را فراهم می سازد.
۵. سیستم تخلیه آهن و سرباره
در بخش پایینی کوره، مجراهایی برای خروج آهن مذاب و سرباره وجود دارد. طراحی این قسمت باید به گونه ای باشد که تخلیه مواد با ایمنی بالا و حداقل اختلال در عملکرد کوره انجام شود.
۶. سیستم خنک کننده و تجهیزات جانبی
سیستم های خنک کننده از آسیب دیدن بدنه و تجهیزات کوره جلوگیری می کنند. همچنین تجهیزات تصفیه گاز، پیش گرم کردن هوا و کنترل فرایند، نقش مهمی در افزایش بهره وری و ایمنی دارند.

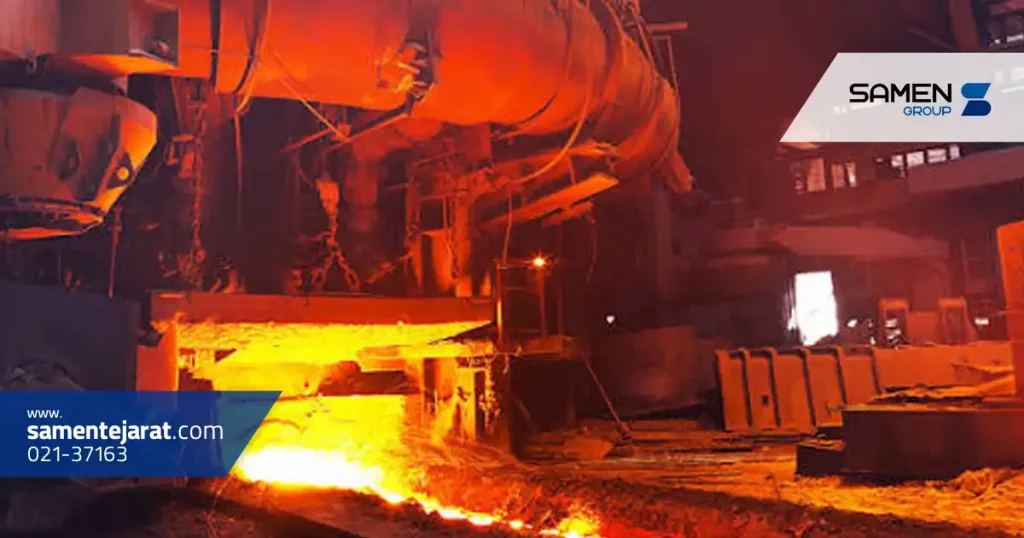

نحوه کار کوره بلند بر اساس حرکت مواد جامد از بالا به پایین و حرکت گازهای داغ در جهت مخالف است. این جریان متقابل باعث انتقال موثر حرارت و افزایش بازده واکنش های شیمیایی می شود.
پس از ورود مواد اولیه، هوای گرم از پایین کوره دمیده می شود. اکسیژن موجود در هوا با کک واکنش داده و حرارت زیادی تولید می کند. در ادامه، گاز مونوکسید کربن تشکیل می شود که عامل اصلی احیای اکسیدهای آهن است.
با حرکت مواد به سمت نواحی گرم تر، اکسیژن موجود در ترکیبات سنگ آهن حذف شده و آهن فلزی تشکیل می شود. آهن تولید شده در بخش های پایینی ذوب شده و به صورت آهن مذاب در بوته جمع می شود.
دمای ناحیه احتراق در کوره بلند می تواند از ۲۰۰۰ درجه سانتی گراد نیز فراتر رود. با این حال، دما در بخش های مختلف یکسان نیست و هر ناحیه شرایط حرارتی مخصوص به خود را دارد.
در نهایت، آهن مذاب و سرباره به صورت دوره ای تخلیه می شوند؛ در حالی که شارژ مواد اولیه و فعالیت اصلی کوره به شکل پیوسته ادامه پیدا می کند.
انتخاب مواد اولیه مناسب یکی از مهم ترین عوامل موثر بر کیفیت آهن خام، میزان مصرف انرژی و هزینه نهایی تولید فولاد است. در روش کوره بلند، ترکیب شیمیایی مواد، اندازه ذرات، استحکام مکانیکی و میزان ناخالصی ها اهمیت زیادی دارد.
مواد اصلی شامل سنگ آهن، کک و مواد گدازآور هستند. علاوه بر این، هوای گرم و در برخی کارخانه ها سوخت های کمکی نیز برای انجام فرایند مورد استفاده قرار می گیرند.
سنگ آهن، کک و سنگ آهک و نقش آن ها
سنگ آهن
سنگ آهن منبع اصلی تامین عنصر آهن است. این ماده معمولا دارای ترکیباتی مانند هماتیت و مگنتیت است که باید اکسیژن آن ها در فرایند احیا جدا شود.
سنگ آهن ممکن است به صورت کلوخه، گندله یا آگلومره وارد کوره شود. استفاده از مواد آماده سازی شده با اندازه و استحکام مناسب، عبور گازها از میان بار کوره را آسان تر می کند و به افزایش راندمان کمک می کند.
کک متالورژی
کک از حرارت دادن زغال سنگ مناسب در شرایط کمبود اکسیژن تولید می شود. این ماده سه وظیفه اصلی در کوره بلند دارد:
کیفیت کک اهمیت زیادی دارد؛ زیرا کک ضعیف یا دارای خاکستر زیاد می تواند عملکرد کوره را مختل کرده و مصرف انرژی را افزایش دهد.
سنگ آهک
سنگ آهک با فرمول شیمیایی CaCO3 به عنوان ماده گدازآور مورد استفاده قرار می گیرد. این ماده در اثر حرارت تجزیه شده و اکسید کلسیم تولید می کند.
اکسید کلسیم با بخشی از ناخالصی های موجود در بار، به ویژه ترکیبات سیلیسی، واکنش می دهد و در تشکیل سرباره نقش دارد. سرباره به جداسازی ناخالصی ها از آهن مذاب کمک می کند.
در برخی واحدها، بخشی از آهک مورد نیاز از طریق مواد آماده سازی شده مانند آگلومره تامین می شود و الزام ندارد تمام آن به صورت سنگ آهک مجزا شارژ شود.
مراحل تولید فولاد با کوره بلند از آماده سازی مواد اولیه شروع می شود و تا تولید آهن مذاب، تصفیه آن و تبدیل به فولاد ادامه پیدا می کند. هر مرحله باید تحت شرایط کنترل شده انجام شود تا کیفیت محصول نهایی حفظ شود.
آماده سازی و شارژ مواد اولیه
در نخستین مرحله، سنگ آهن از نظر ترکیب شیمیایی، اندازه و میزان ناخالصی بررسی می شود. سپس بسته به ویژگی های ماده اولیه، عملیات خردایش، دانه بندی، گندله سازی یا آگلومراسیون انجام می گیرد.
هدف از آماده سازی، ایجاد خوراکی با ویژگی های مناسب برای حرکت یکنواخت در کوره و عبور موثر گازهای احیا کننده است.
کک و مواد گدازآور نیز بر اساس برنامه تولید آماده می شوند. پس از تعیین نسبت مواد، ترکیب مورد نیاز از طریق سیستم شارژ به دهانه کوره منتقل می شود.
کنترل دقیق شارژ اهمیت زیادی دارد؛ زیرا توزیع نامناسب مواد می تواند باعث افت نفوذپذیری بستر، افزایش مصرف سوخت و کاهش تولید شود. کارخانه های پیشرفته برای مدیریت این مرحله از سیستم های اندازه گیری و کنترل خودکار استفاده می کنند.
دمش هوای گرم و انجام واکنش های شیمیایی
پس از شارژ مواد، هوای پیش گرم شده از طریق نازل های پایین کوره وارد می شود. دمای هوای دمشی در بسیاری از کوره های صنعتی حدود ۹۰۰ تا ۱۳۰۰ درجه سانتی گراد است و مقدار دقیق آن به طراحی و شرایط بهره برداری بستگی دارد.
اکسیژن موجود در هوا با کربن کک واکنش داده و حرارت تولید می کند:
C + O2 → CO2
سپس دی اکسید کربن در دمای بالا با کربن واکنش داده و مونوکسید کربن تشکیل می شود:
CO2 + C → 2CO
مونوکسید کربن نقش مهمی در حذف اکسیژن از اکسیدهای آهن دارد. در کنار این واکنش ها، انتقال حرارت میان گازهای صعودی و مواد در حال حرکت به سمت پایین انجام می شود.
تنظیم دما، فشار و میزان هوای دمشی برای جلوگیری از ناپایداری فرایند ضروری است. همچنین در برخی کوره ها، زغال سنگ پودر شده از طریق نازل ها تزریق می شود تا بخشی از مصرف کک کاهش پیدا کند.
احیای سنگ آهن و تشکیل آهن مذاب
احیای سنگ آهن مهم ترین مرحله در تولید آهن با کوره بلند است. در این فرایند، اکسیدهای آهن به تدریج اکسیژن خود را از دست می دهند و به آهن فلزی تبدیل می شوند.
واکنش کلی احیای هماتیت با مونوکسید کربن را می توان به صورت زیر نمایش داد:
Fe2O3 + 3CO → 2Fe + 3CO2
در واقع، این تبدیل از چند مرحله تشکیل شده و ترکیبات میانی مانند مگنتیت و وستیت نیز در آن نقش دارند.
با حرکت آهن احیا شده به نواحی داغ تر، جذب کربن و ذوب شدن آن اتفاق می افتد. آهن مذاب حاصل معمولا حدود ۴ تا ۵ درصد کربن دارد و ممکن است حاوی عناصر دیگری مانند سیلیسیم، منگنز، فسفر و گوگرد باشد.
وجود این مقدار کربن باعث می شود محصول کوره بلند هنوز ویژگی های فولاد مورد استفاده در صنایع مختلف را نداشته باشد. بنابراین، برای تنظیم ترکیب شیمیایی و دستیابی به خواص مناسب، مرحله فولادسازی ضروری است.
تخلیه آهن مذاب و جداسازی سرباره
پس از تشکیل آهن مذاب، مواد مذاب در قسمت پایینی کوره جمع می شوند. در این ناحیه، اختلاف چگالی آهن و سرباره موجب شکل گیری دو لایه مجزا می شود.
سرباره چگالی کمتری دارد و روی آهن مذاب قرار می گیرد. این ویژگی، جداسازی دو محصول را آسان تر می کند.
در زمان تخلیه، آهن مذاب از مجرای مخصوص خارج شده و به سمت تجهیزات انتقال هدایت می شود. سرباره نیز با استفاده از سیستم تخلیه و جداسازی مناسب از آهن جدا می شود.
دمای آهن هنگام تخلیه معمولا در محدوده تقریبی ۱۴۵۰ تا ۱۵۵۰ درجه سانتی گراد قرار دارد. کنترل دما برای جلوگیری از مشکلات انتقال و حفظ شرایط مناسب فولادسازی اهمیت دارد.
سرباره کوره بلند نیز همیشه یک ماده دور ریختنی محسوب نمی شود. در صورت داشتن ترکیب و کیفیت مناسب، می توان از سرباره فرآوری شده در تولید سیمان، مصالح ساختمانی و برخی کاربردهای عمرانی استفاده کرد.
تبدیل آهن خام به فولاد
آخرین مرحله در مسیر تولید فولاد با کوره بلند، تبدیل آهن خام به فولاد است. همان طور که اشاره شد، آهن خروجی کوره بلند دارای کربن زیاد و ناخالصی هایی است که باید مقدار آن ها کنترل شود.
در کارخانه های فولادسازی یکپارچه، آهن مذاب معمولا به کنورتور اکسیژنی یا کوره اکسیژن پایه (BOF) انتقال پیدا می کند.
در این تجهیزات، اکسیژن با خلوص بالا به داخل مذاب دمیده می شود و با کربن و برخی عناصر دیگر واکنش می دهد. این واکنش ها باعث کاهش کربن و اکسید شدن بخشی از ناخالصی ها می شوند. آهک و سایر مواد سرباره ساز نیز برای کمک به پالایش مذاب مورد استفاده قرار می گیرند.
پس از پایان عملیات اصلی، ترکیب شیمیایی فولاد بررسی می شود. در صورت نیاز، عملیات متالورژی ثانویه برای تنظیم دقیق عناصر آلیاژی، کاهش گازهای محلول و بهبود کیفیت انجام می گیرد.
سپس فولاد مذاب وارد فرایند ریخته گری می شود و به شکل محصولات نیمه نهایی مانند شمش، بیلت، بلوم یا اسلب درمی آید. این محصولات در مراحل بعد برای تولید میلگرد، ورق، تیرآهن و سایر مقاطع فولادی مورد استفاده قرار می گیرند.

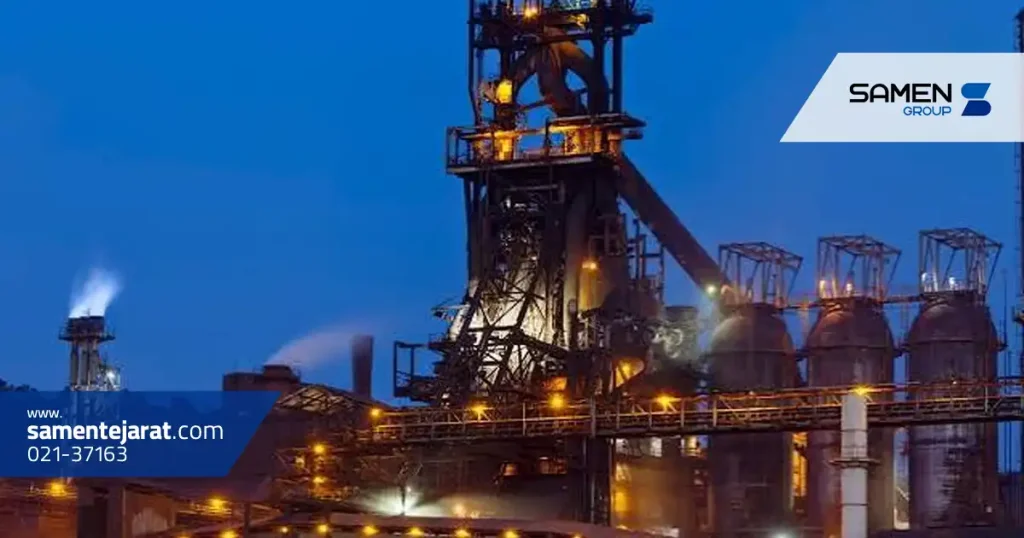

استفاده از کوره بلند در صنعت فولاد مزایا و محدودیت های مشخصی دارد. بررسی این ویژگی ها به تولیدکنندگان کمک می کند تا بر اساس ظرفیت تولید، دسترسی به مواد اولیه و شرایط اقتصادی، فناوری مناسب را انتخاب کنند.
مزایای تولید فولاد با کوره بلند
معایب تولید فولاد با کوره بلند
در مجموع، کوره بلند برای تولید انبوه در مجتمع های یکپارچه مزیت دارد؛ اما الزامات زیست محیطی و هزینه سرمایه گذاری، از مهم ترین چالش های آن به شمار می روند.
دو روش کوره بلند و کوره قوس الکتریکی از مهم ترین مسیرهای تولید فولاد هستند. تفاوت اصلی آن ها در نوع خوراک، منبع انرژی و مراحل تبدیل مواد اولیه به فولاد است.
در روش کوره بلند، ابتدا سنگ آهن به آهن مذاب تبدیل می شود و سپس معمولا فولادسازی در کنورتور اکسیژنی انجام می گیرد. در مقابل، کوره قوس الکتریکی با استفاده از انرژی الکتریکی، قراضه فولادی یا آهن اسفنجی را ذوب کرده و شرایط لازم برای تولید فولاد را فراهم می کند.
مقایسه این دو روش در جدول زیر ارائه شده است:
| معیار مقایسه | مسیر کوره بلند | کوره قوس الکتریکی |
| مواد اولیه اصلی | سنگ آهن، کک و مواد گدازآور | قراضه، آهن اسفنجی و مواد کمکی |
| منبع اصلی انرژی | کک، زغال سنگ و سوخت های کمکی | برق و انرژی شیمیایی کمکی |
| محصول مستقیم تجهیز | آهن خام مذاب | فولاد مذاب |
| نوع فرایند | پیوسته در بخش تولید آهن | عمدتا نوبتی |
| ظرفیت تولید | مناسب تولید انبوه در مجتمع های بزرگ | قابل استفاده در ظرفیت های متنوع |
| سرمایه گذاری اولیه | معمولا بسیار بالا برای مسیر یکپارچه | عموما کمتر در ظرفیت های مشابه، بسته به زیرساخت |
| انتشار کربن | معمولا بالا | وابسته به خوراک و منبع تولید برق |
| انعطاف پذیری تولید | کمتر | بیشتر |
یکی از مهم ترین تفاوت ها به مسائل زیست محیطی مربوط می شود. مسیر کوره قوس الکتریکی در صورت استفاده از قراضه فولادی و برق کم کربن، معمولا انتشار گازهای گلخانه ای کمتری نسبت به مسیر سنتی کوره بلند دارد.
با این حال، میزان واقعی آلایندگی به ترکیب مواد اولیه، نحوه تولید برق، تجهیزات کارخانه و بازده انرژی بستگی دارد. برای مثال، استفاده گسترده از آهن اسفنجی تولید شده با سوخت فسیلی می تواند ردپای کربن مسیر قوس الکتریکی را افزایش دهد.
از نظر اقتصادی نیز نمی توان یک روش را در تمام شرایط برتر دانست. قیمت برق، زغال سنگ، سنگ آهن، قراضه و ظرفیت تولید، تاثیر مستقیمی بر هزینه نهایی فولاد دارند.
بنابراین، انتخاب میان این فناوری ها باید با بررسی فنی و اقتصادی انجام شود، نه صرفا مقایسه مصرف انرژی یا هزینه خرید تجهیزات.
کوره بلند نقش اساسی در تامین آهن خام مورد نیاز کارخانه های فولادسازی یکپارچه دارد. این تجهیزات به ویژه در واحدهایی کاربرد دارند که تولید فولاد در مقیاس بالا و با استفاده از منابع معدنی انجام می شود.
مهم ترین کاربرد کوره بلند، تولید آهن مذابی است که پس از تصفیه و تبدیل به فولاد، در ساخت محصولات مختلف مورد استفاده قرار می گیرد.
تولید فولاد ساختمانی
بخش قابل توجهی از فولاد تولید شده در مجتمع های یکپارچه برای ساخت مقاطع ساختمانی مانند تیرآهن، میلگرد و ورق استفاده می شود. این محصولات در اجرای ساختمان ها، پل ها و پروژه های زیرساختی کاربرد دارند.
تولید ورق فولادی برای خودروسازی
صنعت خودرو به ورق های فولادی با ترکیب شیمیایی کنترل شده، کیفیت سطح مناسب و خواص مکانیکی مشخص نیاز دارد. کوره بلند با تامین آهن اولیه، یکی از بخش های زنجیره تولید این محصولات محسوب می شود.
تامین فولاد مورد نیاز صنایع ماشین سازی
فولادهای مورد استفاده در ساخت ماشین آلات، تجهیزات صنعتی و قطعات مهندسی نیز می توانند از مسیر کوره بلند و کنورتور اکسیژنی تولید شوند. البته دستیابی به خواص نهایی این فولادها به عملیات پالایش، آلیاژسازی و فرآوری بعدی وابسته است.
تولید فولاد برای صنایع انرژی و حمل و نقل
تولید ورق های مورد استفاده در خطوط انتقال، کشتی سازی، تجهیزات انرژی و زیرساخت های حمل و نقل از دیگر کاربردهای زنجیره فولادسازی مبتنی بر کوره بلند است.
علاوه بر تولید آهن، محصولات جانبی کوره بلند نیز ارزش صنعتی دارند. سرباره فرآوری شده می تواند در برخی مصالح ساختمانی به کار رود و گاز کوره بلند نیز قابلیت استفاده به عنوان سوخت را دارد.
با وجود توسعه فناوری های جایگزین مانند احیای مستقیم و کوره قوس الکتریکی، کوره بلند همچنان یکی از تجهیزات مهم تولید آهن در جهان است. البته تلاش برای کاهش مصرف کک، بهبود راندمان انرژی و استفاده از فناوری های کاهش انتشار کربن، آینده این روش را تحت تاثیر قرار می دهد.
در نهایت، تولید فولاد با کوره بلند یک فرایند چند مرحله ای است که از احیای سنگ آهن آغاز می شود و با تصفیه آهن مذاب و تولید فولاد ادامه پیدا می کند. ظرفیت بالا و امکان تولید پیوسته، این روش را برای مجتمع های بزرگ مناسب کرده است. در مقابل، مصرف منابع کربنی، هزینه سرمایه گذاری و چالش های زیست محیطی باعث شده اند بهینه سازی عملکرد کوره بلند به یکی از اولویت های مهم صنعت فولاد تبدیل شود.
سوالات متداول
کک سه وظیفه مهم دارد: تامین انرژی حرارتی، مشارکت در تولید گازهای احیا کننده و حفظ نفوذپذیری بستر مواد. به همین دلیل، کیفیت و استحکام کک تاثیر زیادی بر عملکرد پایدار کوره بلند دارد.
کوره بلند سنگ آهن را با استفاده از مواد کربنی به آهن مذاب تبدیل می کند و برای تولید فولاد معمولا به کنورتور اکسیژنی نیاز دارد. اما کوره قوس الکتریکی با استفاده از برق، قراضه یا آهن اسفنجی را ذوب کرده و فولاد مذاب تولید می کند.
سرباره پس از جداسازی از آهن مذاب و انجام فرآوری مناسب، می تواند در تولید سیمان، برخی مصالح ساختمانی و پروژه های عمرانی مورد استفاده قرار گیرد. کاربرد نهایی آن به ترکیب شیمیایی، روش سرد کردن و استانداردهای مربوط بستگی دارد.
این روش در مجتمع های بزرگ با ظرفیت تولید بالا و دسترسی مناسب به سنگ آهن، کک و زیرساخت های صنعتی می تواند مقرون به صرفه باشد. با این حال، هزینه سرمایه گذاری اولیه، انرژی، نگهداری و الزامات زیست محیطی باید در ارزیابی اقتصادی در نظر گرفته شوند.
