جدول مشخصات رول بولت (شناخت اندازه های متفاوت انکر بولت)

3 اردیبهشت 1402
12 بازدید

جدول مشخصات رول بولت: بولت و مهره از دسته مهم ترین محصولاتی هستند که در صنایع مختلف و متفاوت وجود دارند و کاربرد اصلی آنها نیز برای اتصالات است. از انواع مختلف بولت یا مهره برای اتصالات مختلف صفحه ها و ورق های مختلف به یک دیگر استفاده می شود و این اتصالات در صنعت و ساختمان سازی از اهمیت بسیار زیادی برخوردارند و بسیار مهم اند. در میان انواع مختلف بولت که به نام پیچ نیز در فرهنگ ساده شناخته شده است، انکر بولت یا رول بولت یکی از معروف ترین و رایج ترین انواع بولت است که در کار های بسیار زیادی مورد استفاده قرار می گیرد. این رول بولت ها در اندازه ها و مشخصات مختلف و متنوعی تولید می شوند و کارایی های مختلفی دارند.

در این مقاله در وب سایت ثامن تجارت، قصد داریم تا شما را به طور کامل با رول بولت ها و انکر بولت ها، استاندارد ها و کاربرد هایشان و همچنین جدول مشخصات رول بولت ها آشنا کنیم.

رول بولت چیست؟

بولت ها از دسته مهم ترین محصولات آهن آلات هستند که در صنایع مختلف، مخصوصا پروژه های عمرانی جهت اتصال المان های مختلف سازه ای و غیر سازه ای به یکدیگر مورد استفاده قرار می گیرند و بولت های مکانیکی یا Anchor bolt ها از دسته مهم ترین انواع بولت هستند که کارایی های بسیار زیادی دارند. این نوع از بولت ها که به رول بولت (Roll Bolt) نیز شناخته می شوند، نوعی از پیچ هستند که در یک طرف یک سر رزوه شده دارند که قابلیت استفاده از واشر و مهره را به آنها می دهد.

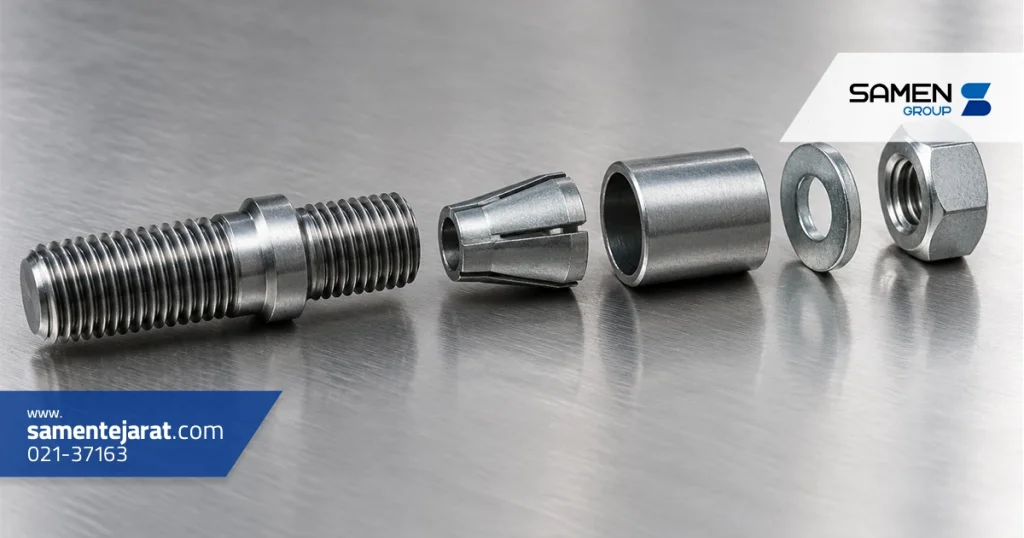

در واقع پیچ رول بولت یا انکر مکانیکی گونه از اتصالات پیچ و مهره ای است که از یک سرپیچی که یک سر آن روزه و سر دیگر آن مخروطی است، یک استوانه فلزی چاکدار، یک مهره و یک واشر تشکیل می شود و به آن رول بولت گفته میشود و پیچ آن رول بولت نام دارد. جنس رول بولت ها معمولا از آهن یا فولاد ها و آلیاژ های مختلف دیگر مثل استیل است. همچنین به منظور افزایش طول عمر و بازدهی بالاتر رول بولت ها، از آبکاری های مختلف مثل گالوانیزه کردن سرد و گرم یا روش های دیگر نیز استفاده می شود تا استحکام و طول عمر را افزایش دهند.

کاربرد های اساسی رول بولت ها

معیار ها و پارامتر های مهم در خرید انکر بولت

خرید بولت و مهره از کار هایی است که در هر صنعتی به آن نیاز می شود باید در خرید آن به چندین معیار و پارامتر به مقدار زیاد توجه کرد. این 7 معیار عبارتند از:

  1. عوامل محیطی: رطوبت، دما، مواد خورنده یا …
  2. میزان بار: انتخاب رول بولت باید بسته به نیاز میزان باری که باید تحمل کند.
  3. نوع بار: نوع باری که بولت باید تحمل کند نیز اهمیت بسیار زیادی دارند.
  4. فاصله از لبه مصالح و همچنین فاصله دو انکر بولت با یک دیگر
  5. قطر انکر بولت و عمق کاشت
  6. ماده یا مصالح پایه
  7. شرایط اجرا: باید دقت کنید که بولت را به چه روشی می خواهید استفاده کنید. دو روش Through Fastening و Pre Setting مهم ترین روش ها هستند.

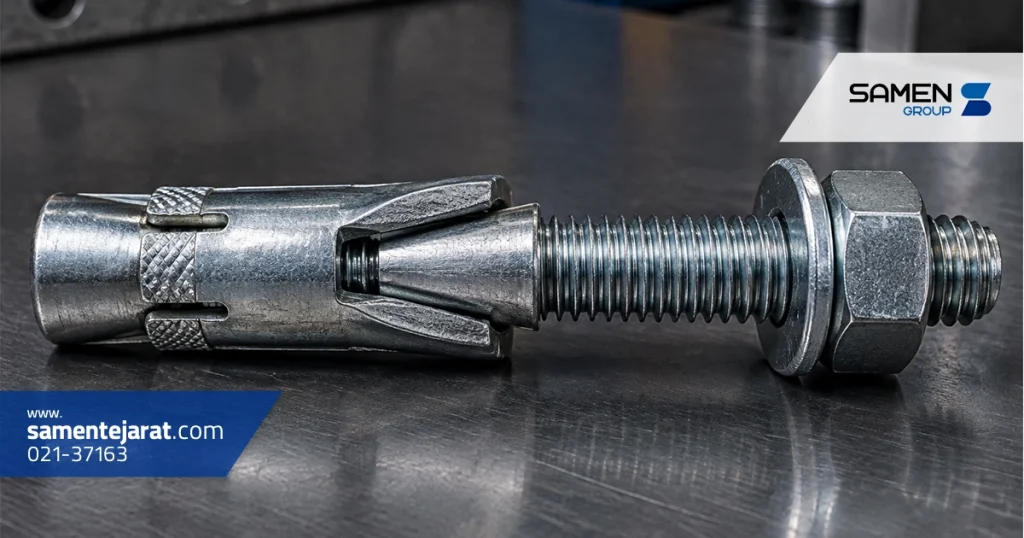

استاندارد های رول بولت

برای انکر بولت ها تا کنون استاندارد خاص و مخصوصی تولید نشده اما معتبر ترین رول بولت ها که دارای استاندارد اتحادیه اروپا ETA می باشند، توسط شرکت مطرح جهانی مانند هیلتی (Hilti)،  فیشر (FISCHER) و SPIT تولید می شوند و در بازار جهانی عرضه می شوند. باقی تولید کنندگان نیز تلاش می کنند تا رول بولت های خود را به شکل این شرکت ها درست کنند. رول بولت ها در سایز های مختلف تولید می شوند که در ادامه قصد داریم جدول مشخصات آن را برای شما بنویسیم.

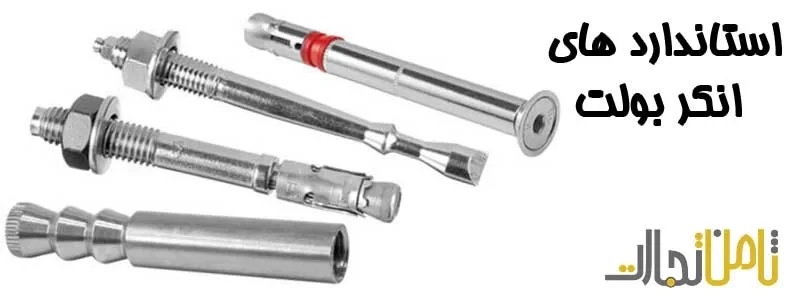

استاندارد های جهانی انکر بولت

جدول مشخصات رول بولت

a: قطر بولت

b: طول بولت

c: اندازه بولت که داخل سطح رفته است.

d: قطر پیچ رول بولت

ردیف سایز a b c d
1 6*70 6 70 50 10
2 6*100 6 100 55 10
3 8*80 8 80 52 12
4 8*100 8 100 77 12
5 8*120 8 120 78 12
6 8*150 8 150 97 12
7 10*80 10 80 55 13-14
8 10*100 10 100 70 13-14
9 10*120 10 120 80 13-14
10 10*150 10 150 100 13-14
11 10*200 10 200 130 13-14
12 12*80 12 80 58 16
13 12*100 12 100 73 16
14 12*120 12 120 83 16
15 12*150 12 150 103 16
16 12*200 12 200 130 16
17 14*100 14 100 73 18
18 14*120 14 120 83 18
19 14*150 14 150 103 18
20 14*200 14 200 133 18
21 14*250 14 250 185 18
22 16*100 16 100 75 20
23 16*120 16 120 85 20
24 16*150 16 150 105 20
25 16*200 16 200 135 20
26 16*250 16 250 185 20
27 16*300 16 300 210 20
28 18*100 18 100 75 22
29 18*120 18 120 85 22
30 18*150 18 150 105 22
31 18*200 18 200 135 22
32 18*250 18 250 185 22
33 18*300 18 300 215 22
34 20*100 20 100 75 25
35 20*120 20 120 85 25
36 20*150 20 150 105 25
37 20*200 20 200 135 25
38 20*250 20 250 185 25
39 20*300 20 300 215 25
40 22*150 22 150 110 27-28
41 22*200 22 200 140 27-28
42 22*250 22 250 190 27-28
43 22*300 22 300 220 27-28
44 24*150 24 150 110 30
45 24*200 24 200 140 30
46 24*250 24 250 190 30
47 24*300 24 300 220 30

کاربرد های رول بولت

  • نصب پورت های الکتریکی و مکانیکی بر روی پایه بتنی
  • نصب پایه های تجهیزات بر روی کف، دیوار یا سقف مثل دوربین مداربسته، دوربین کنترل سرعت، صندلی سالن های اجتماعات
  • نصب گاردریل و هندریل
  • در صنعت برق و دکل های برقی برای اتصال کلمپ ها و ساپورت ها به دکل
  • در صنایع مکانیکی و تاسیسات مخازن در جهت اتصال مخازن به زمین
  • در تهویه مطبوع
  • صنایع عمرانی
  • در صنعت ساختمان و سازه جهت اتصال اسکلت فلزی (تیر و ستون) به بتن، نصب پارتیشن، سقف کاذب، کناف کشی، نصب نرده و …
  • ایمن کاری و نصب تجهیزات تونل ها و معادن

در این مقاله در مرجع خرید اینترنتی آهن آلات ثامن تجارت، تلاش داشتیم تا شما را به طور کامل با رول بولت ها، ویژگی ها و کاربرد های آن آشنا کنیم و جدول مشخصات رول بولت های مختلف را نیز به شما نشان دهیم.
