در بسیاری از صنایع، انتقال موثر حرارت و افزایش مقاومت تجهیزات در برابر شرایط سخت عملیاتی اهمیت زیادی دارد. یکی از تجهیزاتی که برای بهبود عملکرد سیستم های حرارتی مورد استفاده قرار می گیرد، لوله گل میخی است. این نوع لوله به دلیل ساختار ویژه خود، سطح تماس بیشتری با محیط اطراف ایجاد می کند و می تواند عملکرد انتقال حرارت را در تجهیزات صنعتی بهبود دهد.
لوله های گل میخی به ویژه در دیگ های بخار، بویلرها، کوره های صنعتی و تجهیزات حرارتی صنایع نفت، گاز و پتروشیمی کاربرد دارند. طراحی این لوله ها به گونه ای است که علاوه بر افزایش سطح انتقال حرارت، مقاومت مناسبی در برابر تنش های حرارتی و شرایط فرسایشی ایجاد می کند. در این مقاله، با ساختار و مشخصات فنی لوله گل میخی، مهم ترین مزایا، کاربردهای صنعتی، تفاوت آن با لوله فین دار و نکات مهم هنگام خرید آشنا می شویم.
قیمت فولاد یکی از عوامل تاثیرگذار بر هزینه تولید و قیمت نهایی لوله گل میخی است، زیرا جنس و کیفیت فولاد مورد استفاده در ساخت این لوله ها نقش مهمی در دوام و عملکرد آنها دارد.

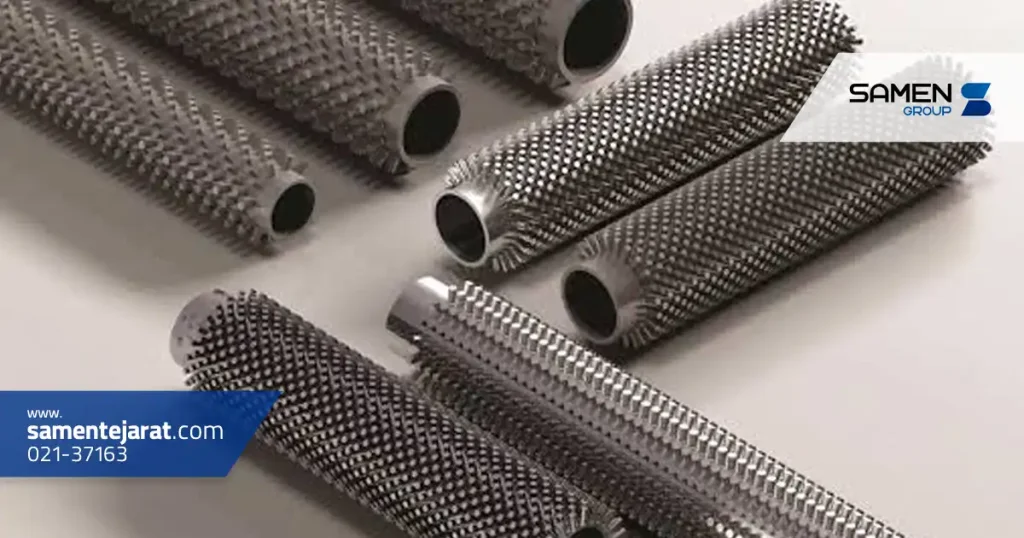

لوله گل میخی (Studded Tube) نوعی لوله صنعتی است که تعدادی برجستگی فلزی یا گل میخ بر سطح خارجی آن نصب شده است. این برجستگی ها معمولا به شکل استوانه های کوتاه هستند و با استفاده از روش های جوشکاری مخصوص به بدنه لوله متصل می شوند. هدف اصلی از این طراحی، افزایش سطح موثر انتقال حرارت و بهبود عملکرد لوله در محیط های صنعتی با دمای بالا است.
در لوله های معمولی، انتقال حرارت از طریق سطح خارجی بدنه انجام می شود. اما در لوله گل میخی، برجستگی های فلزی سطح بیشتری را در تماس با گازهای داغ قرار می دهند. این ساختار همچنین می تواند جریان گاز اطراف لوله را تغییر دهد و با ایجاد آشفتگی در جریان، انتقال حرارت را تقویت کند.
یکی از ویژگی های مهم لوله گل میخی، قابلیت استفاده در محیط هایی است که با ذرات معلق، دوده و رسوبات صنعتی همراه هستند. به همین دلیل، این لوله ها در بخش های مشخصی از کوره ها و بویلرهایی که گازهای داغ و آلوده از آنها عبور می کنند، مورد استفاده قرار می گیرند.
البته عملکرد نهایی لوله گل میخی به عواملی مانند جنس لوله، ابعاد گل میخ ها، نحوه قرارگیری آنها و شرایط عملیاتی بستگی دارد. انتخاب مناسب این مشخصات می تواند در افزایش بازده حرارتی و کاهش هزینه های تعمیر و نگهداری تجهیزات نقش موثری داشته باشد.
ساختار لوله گل میخی از دو بخش اصلی تشکیل شده است: لوله پایه و گل میخ های فلزی که روی سطح خارجی آن قرار می گیرند. لوله پایه وظیفه عبور سیال و تحمل فشار و دمای طراحی را بر عهده دارد، در حالی که گل میخ ها سطح تماس خارجی را افزایش می دهند.
برای تولید این لوله ها، ابتدا لوله پایه با توجه به شرایط کاری انتخاب می شود. سپس گل میخ های فلزی با فاصله و آرایش مشخص روی سطح آن جوش داده می شوند. یکی از روش های متداول اتصال گل میخ ها، جوشکاری مقاومتی الکتریکی است که امکان ایجاد اتصالات مستحکم و منظم را فراهم می کند.
مهم ترین مشخصات فنی لوله گل میخی عبارت اند از:
لوله های گل میخی در ابعاد و مشخصات مختلف تولید می شوند و نمی توان یک اندازه یا جنس مشخص را برای تمام کاربردها مناسب دانست. در پروژه های صنعتی، مشخصات نهایی باید مطابق نقشه های مهندسی، محاسبات حرارتی و استانداردهای مرتبط تعیین شوند.

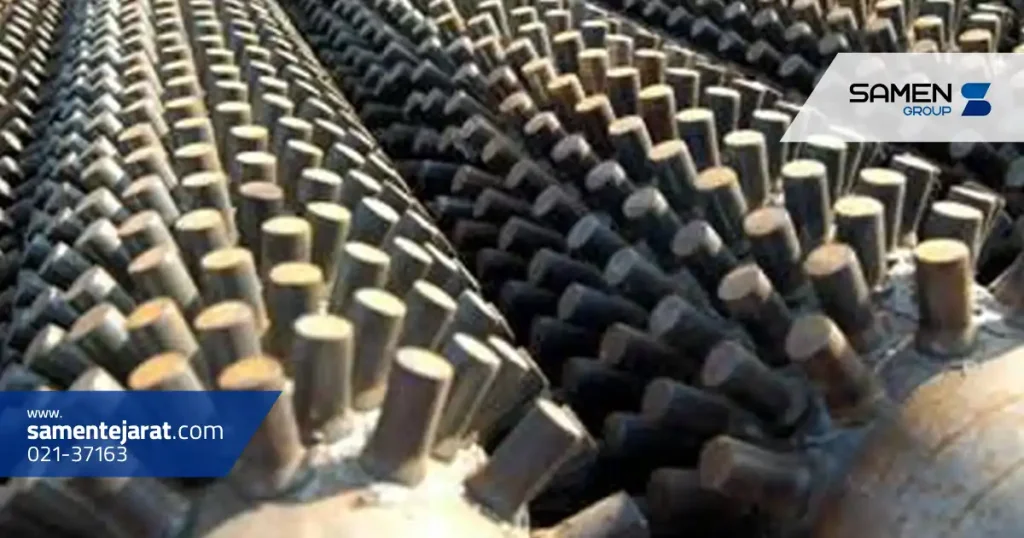

استفاده از لوله گل میخی در سیستم های حرارتی می تواند مزایای فنی و اقتصادی متعددی به همراه داشته باشد. این مزایا باعث شده اند که این نوع لوله در برخی تجهیزات صنعتی به عنوان جایگزینی مناسب برای لوله های ساده یا دیگر انواع لوله های دارای سطح توسعه یافته انتخاب شود.
افزایش راندمان انتقال حرارت: یکی از اصلی ترین مزایای لوله گل میخی، افزایش سطح تماس با محیط اطراف است. گل میخ های نصب شده روی بدنه باعث می شوند سطح بیشتری در معرض جریان گازهای داغ قرار بگیرد. در نتیجه، در صورت طراحی صحیح، میزان انتقال حرارت نسبت به لوله ساده افزایش پیدا می کند.
مقاومت مکانیکی مناسب: گل میخ های فلزی معمولا ساختاری ضخیم تر و مقاوم تر از فین های نازک دارند. این ویژگی می تواند مقاومت مجموعه را در برابر برخورد ذرات و برخی شرایط فرسایشی افزایش دهد. البته میزان مقاومت واقعی به جنس فلز، کیفیت جوشکاری و شرایط بهره برداری بستگی دارد.
عملکرد مناسب در محیط های آلوده: در بسیاری از بویلرها و کوره های صنعتی، گازهای عبوری دارای دوده، خاکستر و ذرات معلق هستند. ساختار برجسته و مجزای گل میخ ها می تواند تمیزکاری سطح لوله را نسبت به بعضی از طراحی های فین دار آسان تر کند.
امکان استفاده در دماهای بالا: با انتخاب آلیاژ مناسب برای لوله پایه و گل میخ ها، امکان استفاده از این تجهیزات در شرایط حرارتی دشوار وجود دارد. به همین دلیل، لوله گل میخی در برخی از بخش های داغ تجهیزات صنعتی کاربرد گسترده ای دارد.
افزایش عمر مفید تجهیزات: مقاومت مناسب در برابر برخی تنش های مکانیکی و حرارتی می تواند به کاهش آسیب دیدگی و افزایش طول عمر لوله کمک کند. البته این مزیت زمانی حاصل می شود که طراحی، نصب و نگهداری تجهیزات به درستی انجام شده باشد.
بهینه سازی فضای تجهیزات حرارتی: افزایش سطح انتقال حرارت می تواند در بعضی طراحی ها نیاز به تعداد بیشتری از لوله های ساده را کاهش دهد. این موضوع امکان طراحی جمع و جورتر برخی تجهیزات را فراهم می کند.
با وجود این مزایا، لوله گل میخی همیشه بهترین گزینه نیست. انتخاب آن باید با توجه به شرایط کاری، هزینه ساخت، افت فشار جریان گاز و نیازهای تعمیر و نگهداری انجام شود.
لوله گل میخی در صنایعی کاربرد دارد که انتقال حرارت، پایداری عملکرد تجهیزات و مقاومت در برابر شرایط سخت عملیاتی اهمیت زیادی دارد. ساختار این لوله باعث شده است در برخی سیستم های تولید بخار، کوره های صنعتی و تجهیزات بازیافت حرارت مورد استفاده قرار بگیرد.
از جمله صنایع مصرف کننده لوله گل میخی می توان به صنایع نیروگاهی، نفت، گاز، پتروشیمی و برخی واحدهای تولیدی دارای کوره های صنعتی اشاره کرد. کاربرد دقیق این لوله در هر صنعت به نوع تجهیزات و شرایط طراحی بستگی دارد.
کاربرد در دیگ های بخار و بویلرها
یکی از مهم ترین کاربردهای لوله گل میخی، استفاده در دیگ های بخار و بویلرهای صنعتی است. در این تجهیزات، انرژی حرارتی حاصل از احتراق سوخت برای گرم کردن آب و تولید بخار مورد استفاده قرار می گیرد. هرچه انتقال حرارت میان گازهای داغ و سیال داخل لوله ها موثرتر باشد، امکان بهبود عملکرد حرارتی سیستم بیشتر خواهد بود.
لوله های گل میخی در برخی بویلرها، به ویژه بویلرهای بستر سیال و بخش های مشخصی از مسیر انتقال حرارت، کاربرد دارند. در بویلرهای بستر سیال، ذرات جامد مانند ماسه و خاکستر در حرکت هستند و می توانند موجب سایش سطح لوله ها شوند. گل میخ های فلزی در طراحی مناسب می توانند علاوه بر افزایش سطح انتقال حرارت، به محافظت نسبی از بدنه لوله در برابر برخورد ذرات کمک کنند.
همچنین در برخی سیستم های بازیافت حرارت، استفاده از لوله گل میخی می تواند به بهره برداری بهتر از انرژی موجود در گازهای خروجی کمک کند. این موضوع در واحدهایی که مصرف انرژی بالایی دارند، اهمیت ویژه ای پیدا می کند.
از مزایای استفاده از لوله گل میخی در دیگ های بخار می توان به بهبود انتقال حرارت، تحمل مناسب شرایط عملیاتی سخت و امکان انجام عملیات تمیزکاری اشاره کرد. با این حال، برای دستیابی به این مزایا باید عواملی مانند دمای کار، سرعت جریان گاز، میزان خاکستر و مقاومت مصالح بررسی شوند.
کاربرد در صنایع نفت، گاز و پتروشیمی
در صنایع نفت، گاز و پتروشیمی، بسیاری از فرایندهای تولید و پالایش به تجهیزات حرارتی نیاز دارند. کوره های فرایندی و گرمکن های صنعتی از جمله تجهیزاتی هستند که انتقال موثر حرارت در آنها اهمیت زیادی دارد.
لوله گل میخی در برخی بخش های جابجایی حرارتی کوره های صنعتی یا همان بخش کانوکشن مورد استفاده قرار می گیرد. در این قسمت، گازهای داغ حاصل از احتراق از کنار لوله ها عبور می کنند و بخشی از انرژی حرارتی خود را به سیال داخل آنها انتقال می دهند.
استفاده از گل میخ روی سطح لوله می تواند سطح تماس با گازهای داغ را افزایش دهد و انتقال حرارت را بهبود ببخشد. این ویژگی در تجهیزات پالایشگاهی که نیازمند کنترل دقیق دما و استفاده موثر از انرژی هستند، اهمیت دارد.
از طرف دیگر، در بعضی واحدهای پالایشگاهی و پتروشیمی، گازهای احتراق ممکن است حاوی دوده یا ترکیبات خورنده باشند. در چنین شرایطی، انتخاب جنس مناسب لوله گل میخی و بررسی قابلیت تمیزکاری آن اهمیت زیادی پیدا می کند.
کاربردهای این لوله در صنایع نفت، گاز و پتروشیمی شامل کوره های فرایندی، برخی گرمکن های صنعتی و تجهیزات مرتبط با بازیافت حرارت است. استفاده صحیح از آن می تواند به افزایش پایداری عملکرد تجهیزات و کاهش برخی هزینه های عملیاتی کمک کند.
علاوه بر این صنایع، لوله های گل میخی ممکن است در واحدهای تولید انرژی از پسماند و سایر فرایندهایی که با گازهای داغ و دارای ذرات معلق سروکار دارند نیز استفاده شوند.

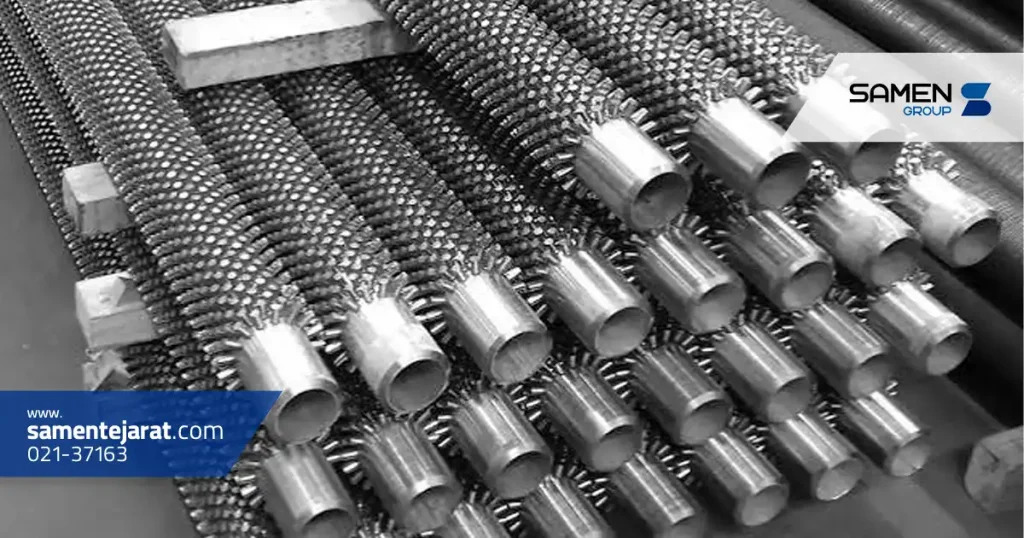

لوله گل میخی و لوله فین دار هر دو با هدف افزایش سطح انتقال حرارت طراحی شده اند، اما از نظر ساختار، شرایط کاربرد و ویژگی های عملکردی تفاوت هایی دارند.
لوله فین دار (Finned Tube) دارای پره های فلزی متصل به سطح خارجی لوله است. این پره ها ممکن است به صورت مارپیچی، طولی یا با هندسه های دیگر طراحی شوند. در مقابل، لوله گل میخی دارای برجستگی های فلزی مجزاست که با فواصل مشخص روی بدنه لوله نصب می شوند.
مهم ترین تفاوت های این دو نوع لوله را می توان در جدول زیر مشاهده کرد.
| ویژگی | لوله گل میخی | لوله فین دار |
| ساختار خارجی | دارای گل میخ های فلزی مجزا | دارای پره های فلزی با طرح های مختلف |
| انتقال حرارت | افزایش سطح تماس و ایجاد آشفتگی در جریان | افزایش سطح تماس با استفاده از پره ها |
| مقاومت مکانیکی | معمولا مناسب در شرایط سایش و برخورد ذرات | وابسته به ضخامت، جنس و طراحی فین |
| محیط کاربرد | مناسب برای برخی جریان های داغ و آلوده | مناسب برای بسیاری از سیستم های تبادل حرارت، به ویژه جریان های تمیزتر |
| تمیزکاری | معمولا مقاوم تر در برابر بعضی روش های تمیزکاری مکانیکی | وابسته به نوع و فاصله فین ها |
| کاربرد صنعتی | بویلرهای بستر سیال و کوره های فرایندی | مبدل های حرارتی، اکونومایزرها و تجهیزات هواخنک |
یکی از تفاوت های مهم لوله گل میخی با لوله فین دار، رفتار آنها در محیط های دارای آلودگی و ذرات معلق است. در بسیاری از طراحی ها، فین های نازک ممکن است در معرض سایش یا تمیزکاری شدید آسیب پذیرتر باشند؛ در حالی که گل میخ های فلزی به دلیل ساختار مستحکم خود مقاومت مناسبی دارند.
از نظر انتقال حرارت نیز نمی توان بدون بررسی شرایط طراحی، یکی را برتر از دیگری دانست. برخی لوله های فین دار سطح تماس بیشتری ایجاد می کنند و در جریان های تمیز عملکرد بسیار خوبی دارند. در مقابل، لوله گل میخی می تواند در محیط هایی که مقاومت مکانیکی و قابلیت تمیزکاری اهمیت زیادی دارد، انتخاب مناسب تری باشد.
بنابراین، انتخاب بین لوله گل میخی و لوله فین دار باید بر اساس شرایط واقعی تجهیزات انجام شود. عواملی مانند دما، نوع گاز، میزان آلودگی، سرعت جریان، محدودیت فضا و هزینه نگهداری در این تصمیم تاثیرگذار هستند.
انتخاب و خرید لوله گل میخی مناسب نیازمند بررسی مشخصات فنی و شرایط بهره برداری است. از آنجا که این لوله ها معمولا در تجهیزات صنعتی حساس استفاده می شوند، توجه صرف به قیمت اولیه نمی تواند معیار مناسبی برای خرید باشد.
نخستین موضوعی که باید بررسی شود، جنس لوله پایه و گل میخ ها است. مواد اولیه باید با دما، فشار و میزان خورندگی محیط سازگاری داشته باشند. برای مثال، در بعضی کاربردهای معمول می توان از فولاد کربنی استفاده کرد؛ اما در شرایط دمایی شدید یا محیط های خورنده، ممکن است استفاده از فولادهای آلیاژی یا زنگ نزن ضروری باشد.
نکته مهم بعدی، توجه به ابعاد و مشخصات هندسی لوله است. قطر خارجی، ضخامت دیواره، طول لوله، ارتفاع گل میخ ها و فاصله میان آنها باید با نیازهای طراحی تجهیزات مطابقت داشته باشد. انتخاب نامناسب این مشخصات ممکن است باعث کاهش بازده حرارتی یا افزایش افت فشار در مسیر گاز شود.
کیفیت جوشکاری گل میخ ها نیز اهمیت ویژه ای دارد. اتصال ضعیف برجستگی ها به بدنه لوله می تواند در اثر تنش های حرارتی و ارتعاشات دچار آسیب شود. بنابراین، هنگام خرید باید از کیفیت فرایند تولید و انجام کنترل های لازم اطمینان حاصل کرد.
یکی دیگر از نکات مهم، بررسی استانداردهای تولید و مدارک فنی محصول است. استانداردهای قابل اعمال به نوع لوله پایه، کاربرد تجهیز و الزامات پروژه وابسته هستند. برای نمونه، در برخی پروژه ها ممکن است استانداردهای مرتبط با لوله های فولادی و الزامات طراحی بویلر طبق ASME مورد توجه قرار بگیرند.
همچنین بهتر است پیش از خرید، موارد زیر بررسی شوند:
در نهایت، خرید لوله گل میخی باید بر اساس مشخصات تایید شده پروژه انجام شود. مشورت با کارشناسان فنی و انتخاب تامین کننده معتبر می تواند احتمال بروز مشکلات عملیاتی و هزینه های ناشی از انتخاب نادرست را کاهش دهد.
لوله گل میخی به دلیل ساختار خاص و قابلیت افزایش سطح انتقال حرارت، یکی از گزینه های کاربردی در برخی سیستم های حرارتی صنعتی به شمار می رود. استفاده از این لوله در دیگ های بخار، بویلرها و کوره های فرایندی می تواند به بهبود عملکرد تجهیزات کمک کند. با این حال، دستیابی به عملکرد مطلوب نیازمند انتخاب درست جنس، ابعاد، آرایش گل میخ ها و کیفیت ساخت متناسب با شرایط عملیاتی است.
سوالات متداول
لوله گل میخی بسته به شرایط کاری می تواند از فولاد کربنی، فولاد آلیاژی یا فولاد زنگ نزن تولید شود. جنس گل میخ ها نیز باید با جنس لوله پایه و شرایط عملیاتی سازگاری داشته باشد.
استفاده از لوله گل میخی در طراحی مناسب می تواند بازده انتقال حرارت را افزایش دهد و به استفاده موثرتر از انرژی کمک کند. با این حال، میزان صرفه جویی به طراحی کلی تجهیزات، شرایط بهره برداری و وضعیت نگهداری بستگی دارد.
هنگام خرید باید جنس لوله، قطر و ضخامت، ابعاد و آرایش گل میخ ها، کیفیت جوشکاری، استانداردهای مرتبط و شرایط کاری تجهیزات بررسی شوند. همچنین دریافت مدارک فنی و انتخاب تامین کننده معتبر اهمیت زیادی دارد.
