جدول وزن نبشی استیل (شناخت کامل پروفیل نبشی و کاربرد ها)

جدول وزن نبشی استیل: محصولات فلزی و آهن آلات مختلف از دسته مهم ترین محصولات در صنایع مختلف هستند و پروفیل ها یکی از مهم ترین دسته های محصولات آهنی است که در کار های بسیار زیادی، به خصوص در ساختمان سازی کاربرد دارند.

در میان پروفیل های مختلف نبشی ها یکی از انواع مهم پروفیل ها می باشد که در کار های بسیار زیادی به کار می آید. نبشی ها نوعی از پروفیل ها هستند که به شکل حرف انگلیسی L هستند و در کار های بسیار مختلفی در مورد استفاده قرار می گیرند و کارایی های بسیار زیادی دارند. در میان نبشی ها نیز بهترین و ارزان ترین نوع نبشی، نبشی استیل است که طرفداران بسیار زیادی دارد.

در ادامه این مقاله در وب سایت ثامن تجارت قصد داریم تا شما را به طور کامل با نبشی ها، ویژگی ها و کاربرد هایشان آشنا کنیم و شما را با یکی از مهم ترین موضوعات درباره نبشی ها یعنی جدول وزنی نبشی استیل آشنا کنیم.



نبشی چیست؟

نبشی در واقع یکی از انواع پروفیل است که برشی از مقطع آهن یا فولاد است که در صنعت به نام L، Angle نیز شناخته می شود. نبشی ها از دسته مهم ترین پروفیل ها هستند و بیشترین کاربرد را به عنوان عناصر اتصال دهنده دو مقطع آهنی دارند. نبشی ها به دو صورت فابریک و پرسی تولید می شوند.

نبشی های فابریک به طوری هستند که در همان ابتدا و در روش نورد گرم که تولید می شوند، به آنها شکل داده می شود و از همان ابتدا به شکل حرف L تولید می شوند، اما نبشی های پرسی، نبشی هایی هستند که از جوش دادن دو ورقه آهن به یکدیگر تولید می شوند. دو ورقه آهن را با زاویه 90 درجه روی یکدیگر عمود می کنند و سپس آنها به به هم جوش می دهند. هر دو نوع نبشی نیز کاربرد های خودشان را دارند.

انواع نبشی

انواع نبشی ساختمان

  • نبشی نوع جنس استیل 304 با سایز 40 * 40 با ضخامت 6 میلیمتر و طول 6 متر
  • نبشی نوع جنس استیل304 با سایز 50 * 50 با ضخامت 5 میلیمتر و طول 6 متر
  • نبشی نوع جنس استیل 304 با سایز 40 * 40 با ضخامت 4 میلیمتر و طول 6 متر
  • نبشی نوع جنس استیل 309 با سایز 20 * 20 با ضخامت 2 میلیمتر و طول 6 متر
  • نبشی نوع جنس استیل 316 با سایز 40 * 40 با ضخامت 4 میلیمتر و طول 6 متر
  • نبشی نوع جنس استیل 304 با سایز 40 * 40 با ضخامت 8 میلیمتر و طول 6 متر
  • نبشی نوع جنس استیل 304 با سایز 30 * 30 با ضخامت 3 میلیمتر و طول 6 متر
  • نبشی نوع جنس استیل 304 با سایز 40 * 40 با ضخامت 4 میلیمتر و طول 6 متر

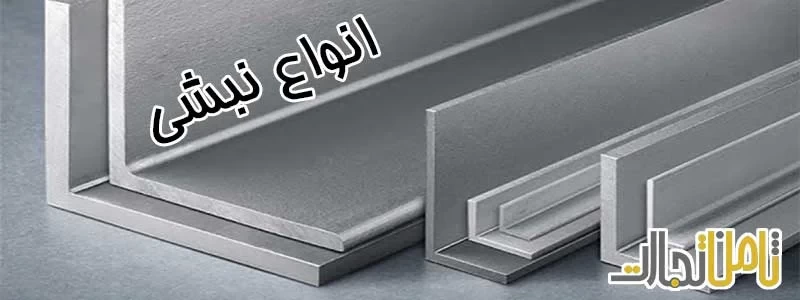

انواع نبشی

نبشی ها از نظر شکل ظاهری به دو دسته بسیار مهم تقسیم بندی می شوند، نبشی های بال مساوی و نبشی های بال نامساوی. نبشی های بال مساوی به گونه ای هستند که در دو بالی که بر یکدیگر عمود می باشند، به طور کامل از نظر اندازه با هم مساوی هستند. علامت این نوع از نبشی ها به شکل L400 نوشته می شود و برای مثال نبشی L400 در واقع نبشی با دو بال مساوی 400 میلیمتری است.

نبشی های بال نامساوی، دسته دیگری از نبشی ها هستند که بال هایشان با یکدیگر مساوی نیست و در کار های خاصی به کار می روند. این کالا ها باید بر طبق استاندارد هایی مثل ST52، ST37 و ST44 تولید می شوند و نام آنها نیز به شکل L400*300 نوشته می شود و برای مثال L400*300 همانطور که میتوانید حدس بزنید، نبشی بال نامساوی است که یک بال آن 400 میلیمتر و دیگری 300 میلی متر است.



کاربرد های نبشی

  • اتصال ستون ها به صفحات درفونداسیون در ساختمان سازی و صنعت
  • استفاده در دکل های انتقال نیرو
  • استفاده در سقف های کریمت برای بال بالایی تیرچه نبشی , تسمه یا ناودانی
  • استفاده از نبشی های 50 تا 150 میل برای اتصال پل به ستون ها
  • انواع قاب های فلزی به کاررفته در ماشین آلات و تجهیزات صنعتی
  • تولید و ساخت خرپا
  • اتصال تیرآهن ها به بیم های باربر

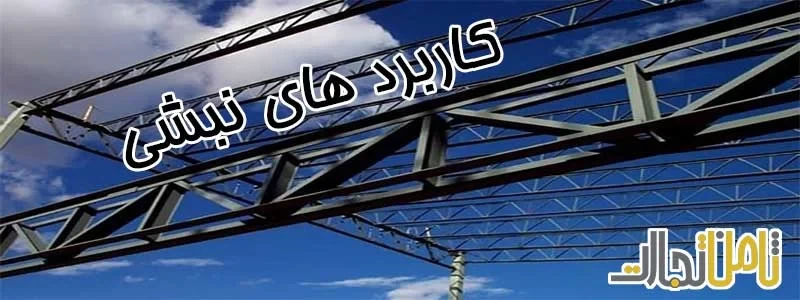

کاربرد های نبشی در سازه های مختلف

جدول وزنی نبشی استیل و نحوه محاسبه وزن نبشی

محاسبه وزن نبشی یکی از کار هایی است که باید بر اساس فرمول خاصی انجام شود. این فرمول را می توانید در پایین بخوانید.

ضخامت نبشی * طول * اندازه بال ها * 7850 * 2 = وزن نبشی بر حسب کیلوگرم

جدول های وزنی از دسته مهم ترین چیزها درباره نبشی ها هستند که تولید کنندگان به آنها دقت می کنند تا بتوانند به راحتی خرید خود را با اطلاعات کامل انجام دهند.

سایز نبشی (mm) وزن هر متر (Kg) طول بال (h/mm) ضخامت بال (t/mm) وزن شاخه 6
متری (Kg/m)
وزن شاخه 12
متری (Kg/m)
L30×30×3 1.36 30 3 8.16 16.32
L30×30×4 1.78 30 4 10.68 21.36
L35×35×4 2.09 35 4 12.54 25.08
L40×40×4 2.42 40 4 14.52 29.04
L40×40×5 2.97 40 5 17.82 35.64
L45×45×4.5 3.06 45 4.5 18.36 36.72
L50×50×4 3.06 50 4 18.36 36.72
L50×50×5 3.77 50 5 22.62 45.24
L50×50×6 4.47 50 6 22.82 45.64
L60×60×5 4.57 60 5 27.42 54.84
L60×60×6 5.42 60 6 32.52 65.04
L60×60×8 7.09 60 8 42.54 85.08
L65×65×7 6.83 65 6 40.98 81.96
L70×70×6 6.38 70 6 38.28 76.56
L70×70×7 7.38 70 7 44.28 88.56
L75×75×6 6.85 75 6 41.1 82.2
L75×75×8 8.99 75 8 53.94 107.88
L80×80×8 9.63 80 8 57.78 115.56
L80×80×10 11.9 80 10 71.4 142.8
L90×90×7 9.61 90 7 57.66 115.32
L90×90×8 10.9 90 8 65.4 130.8
L90×90×9 12.2 90 9 73.2 146.4
L90×90×10 13.4 90 10 80.4 160.8
L100×100×8 12.2 100 8 73.2 146.4
L100×100×10 15 100 10 90 180
L100×100×12 17.8 100 12 106.8 213.6



در این مقاله در مرجع خرید اینترنتی آهن آلات ثامن تجارت، تلاش داشتیم تا شما را به طور کامل با نبشی ها آشنا کنیم و کاربرد ها و انواع آنها را برای شما شرح دهیم و جدول وزنی کامل نبشی های استیل را در اختیار شما بگذاریم.
