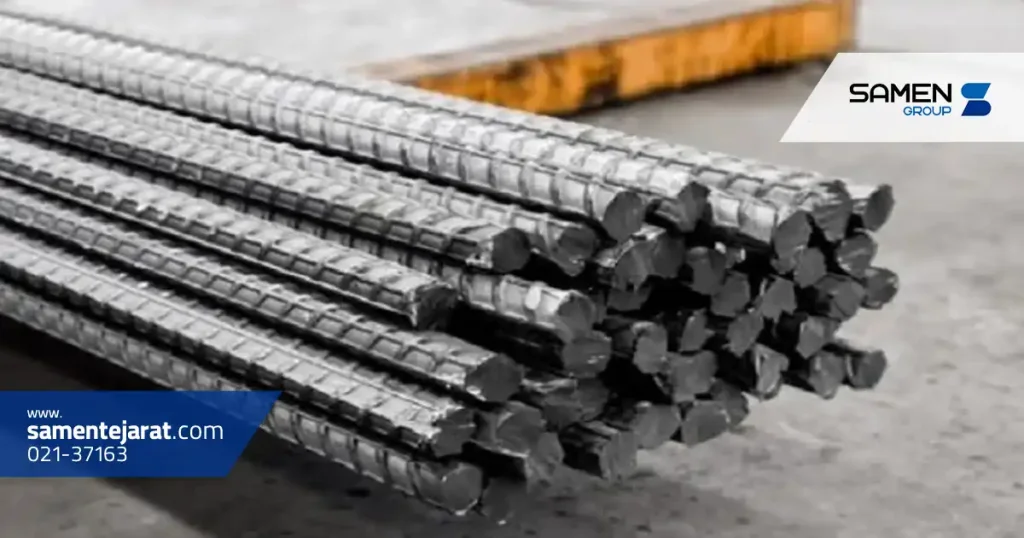

جدول اشتال میلگرد راهنمایی برای آنالیز کامل و بدون نقص میلگرد است. شما با مشاهده این جدول می توانید ویژگی های یک میلگرد اعم از نوع ساخت، مشخصات فیزیکی و مکانیکی ، وزن، سایز، نوع میلگرد و اطلاعاتی از این دست را در اختیار داشته باشید.به طور قطع جدول اشتال میلگرد آجدار یا ساده، به صاحبان پروژه این فرصت را می دهد تا میلگرد مناسب و متناسب با شرایط حاکم بر پروزطه خود را انتخاب نمایند. در این مقاله از سری مقالات وب سایت ثامن تجارت در خدمت شما هستیم تا شما را با جدول اشتال مربوط به میلگرد اشنا نموده و جدول وزن مخصوص میلگردرا به شما ارائه دهیم.
برای مطالعه استاندارد مورد نیاز صنعت ساخت و ساز مطابق با استاندارد DIN آلمان کافی است تا جدول اشتال میلگرد را مشاهده نمایید. مهندسان و افزاد اهل فن چه در ایران و چه در کشورهای دیگر از اهمیت این جدول در بالا بردن کیفیت کار خود اطمینان دارند. در این مقاله با ما همراه باشید تا جدول اشتال برای میلگرد فولادی با قطر استاندارد قطر غیر استاندارد را برای تان ارائه داده و ابهامات شما را در مورد میزان وزن و همچنین سطح مقطع این محصولات، رفع نماییم.
در این بخش از مقاله جدولی برای ارائه به شما در نظر گرفته شده است که اطلاعات آن طابق با جدول اشتال تنظیم شده برای میلگرد، تکمیل گردیده است.
| قطر mm |
سطح مقطع cm2 |
وزن یک متر kg/m |
W1 cm3 |
U2 cm2/m |
قطر mm |
سطح مقطع cm2 |
وزن یک متر kg/m |
W1 cm3 |
U2 cm2/m |
| 10 | 0.785 | 0.617 | 0.098 | 314 | 110 | 95.0 | 74.6 | 131 | 3460 |
| 12 | 1.13 | 0.888 | 0.170 | 377 | 115 | 104 | 81.5 | 149 | 3610 |
| 13 | 1.33 | 1.04 | 0.216 | 408 | 120 | 113 | 88.8 | 170 | 3770 |
| 14 | 1.54 | 1.21 | 0.269 | 440 | 125 | 123 | 96.3 | 192 | 3930 |
| 15 | 1.77 | 1.39 | 0.331 | 471 | 130 | 133 | 104 | 216 | 4080 |
| 16 | 2.01 | 1.58 | 0.402 | 503 | 135 | 143 | 112 | 242 | 4240 |
| 18 | 2.54 | 2.00 | 0.573 | 565 | 140 | 154 | 121 | 269 | 4400 |
| 19 | 2.84 | 2.23 | 0.673 | 597 | 145 | 165 | 130 | 300 | 4550 |
| 20 | 3.14 | 2.47 | 0.785 | 628 | 150 | 177 | 139 | 331 | 4710 |
| 22 | 3.80 | 2.98 | 1.05 | 691 | 155 | 189 | 148 | 366 | 4870 |
| 24 | 4.52 | 3.55 | 1.36 | 754 | 160 | 201 | 158 | 402 | 5030 |
| 25 | 4.91 | 3.85 | 1.53 | 785 | 165 | 214 | 168 | 441 | 5180 |
| 26 | 5.31 | 4.17 | 1.73 | 817 | 170 | 227 | 178 | 482 | 5340 |
| 27 | 5.73 | 4.49 | 1.93 | 848 | 175 | 241 | 189 | 526 | 5500 |
| 28 | 6.16 | 4.83 | 2.16 | 880 | 180 | 254 | 200 | 573 | 5650 |
| 30 | 7.07 | 5.55 | 2.65 | 942 | 190 | 284 | 223 | 673 | 5970 |
| 32 | 8.04 | 6.31 | 3.22 | 1010 | 200 | 314 | 247 | 785 | 6280 |
| 35 | 9.62 | 7.55 | 4.21 | 1100 | 220 | 380 | 298 | 1045 | 6910 |
| 36 | 10.2 | 7.99 | 4.58 | 1130 | 250 | 491 | 385 | 1534 | 7850 |
| 38 | 11.3 | 8.90 | 5.39 | 1190 | 52 | 21.2 | 16.7 | 13.8 | 1630 |
| 40 | 12.6 | 9.86 | 6.28 | 1260 | 55 | 23.8 | 18.7 | 16.3 | 1730 |
| 42 | 13.9 | 10.9 | 7.27 | 1320 | 60 | 28.3 | 22.2 | 21.2 | 1880 |
| 45 | 15.9 | 12.5 | 8.95 | 1410 | 63 | 31.2 | 24.5 | 24.5 | 1980 |
| 48 | 18.1 | 14.2 | 10.9 | 1510 | 65 | 33.2 | 26.0 | 27.0 | 2040 |
| 50 | 19.6 | 15.4 | 12.3 | 1570 | 70 | 38.5 | 30.2 | 33.7 | 2200 |
| 95 | 70.9 | 55.6 | 84.2 | 2980 | 73 | 41.9 | 32.9 | 38.2 | 2290 |
| 100 | 78.5 | 61.7 | 98.2 | 3140 | 75 | 44.2 | 34.7 | 41.4 | 2360 |
| 105 | 84.6 | 68.0 | 114 | 3300 | 80 | 50.3 | 39.5 | 50.3 | 2510 |
| 90 | 63.6 | 49.9 | 71.6 | 2830 | 85 | 56.7 | 44.5 | 60.3 | 2670 |
این نکته را باید بدانید که STAHLBAU Table یا همان جدول اشتال یک مرجع بن المللی مهم برای وزن استاندارد انواع قطعات فولادی است. خانم اشتایدر بورگر کسی بود که برای اولین بار این جدول را براساس استاندارد DIN آلمان در قالب یک کتابچه، تهیه و معرفی نمود. این جدول دارای علائم اختصاری است که باید معنای هر کدام را بدانید تا بتوانید از آن استفاده نمایید.
| علائم اختصاری در جدول اشتال میلگرد | |||
| ردیف | علامت اختصاری | مؤلفه | واحد |
| 1 | G | وزن واحد طول | Kg/m |
| 2 | d | قطر | mm |
| 3 | U | سطح روکش | Cm2/m |
| 4 | W | گشتاور مقاوم | Cm3 |
همان طور که در جدول اشتال میلگرد فوق مشاهده می کنید وزن یکی از فاکتورهای مهم در شناسایی انواع میلگردها می باشد. از این رو نیاز است تا شما با فرمول محاسبه وزن ین محصول نیز آشنا شوید.
وزن میلگرد = ۱۰۰۰/(شعاع*شعاع* ۳.۱۴* طول*۷.۸)
در این فرمول شعاع میلگرد و طول آن بسیار مهم و موثر می باشند و واحد آن ها میلی متر می باشد. چگالی آهن با عدد 7.8 گرم بر سانتی متر مکعب برابر است.
جدول اشتال را باید با آزمون و خطا مورد استفاده قرار داد. به عبارتی دیگر در مورحله اول باید مقطع میلگرد را محاسبه نمایید. مقطع این محصول با حرف A قابل تعیین است. پس از ان باید به دنبال کوچک ترین عددی باشد که مقدار آن از قطر آرماتور بزرگتر و یا با آن برابر باشد. نتیجه به دست آمده با سایز آرماتور نمایش داده شده در جدول باید برابر باشد. بر همین اساس لازم است تا سایر اطلاعات مربوط به مقطع را نیز بررسی نموده و اگر نتیجه بررسی با سایز ارماتور در جدول مطابقت نداشت، باید مقطع بالاتر را در نظر گرفت. برای کسب اطلاعات و آاگهی بیشتر با جدول اشتال میلگرد ساده می توانید همین حالا با کارشناسان ما ارتباط برقرار نمایید.
