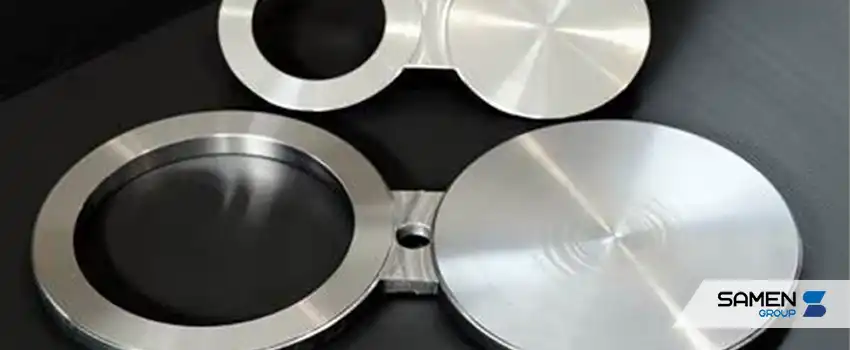

معرفی فلنج عینکی

فلنج عینکی که در منابع فنی با نام Spectacle Blind هم شناخته می شود، یکی از آن تجهیزاتی است که شاید ظاهرش ساده به نظر برسد، اما در قلب ایمنی و بهره برداریِ خطوط فرآیندی می تپد. جایی که قرار است یک خط لوله، یک تجهیز یا یک بخش از مدار، با قطعیت و اطمینان از سرویس خارج شود، فلنج عینکی مثل یک نشانه ی مرئیِ ایزولاسیون عمل می کند؛ یعنی نه فقط جریان را می بندد، بلکه به اپراتور و تیم تعمیرات نشان می دهد که وضعیت خط واقعاً چیست. همین قابل مشاهده بودن در بسیاری از محیط های نفت، گاز و پتروشیمی، تفاوت بین یک توقف امن و یک حادثه ی پرهزینه است.

پیش از انتخاب و سفارش فلنج عینکی، بررسی دقیق قیمت فولاد آلیاژی کمک می کند تا متریال بدنه را متناسب با فشار و شرایط خورندگی سرویس، اقتصادی و مطمئن تعیین کنید.

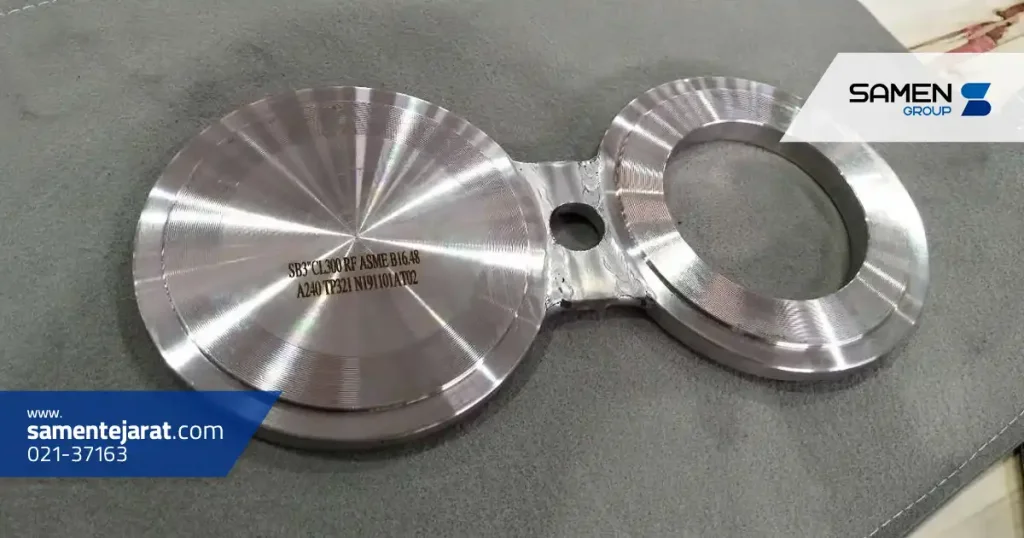

فلنج عینکی چیست؟

فلنج عینکی قطعه ای فلزی است که معمولاً از دو بخش هم اندازه تشکیل می شود: یک دیسک کورکننده برای بستن کامل مسیر و یک حلقه ی باز برای باز گذاشتن مسیر؛ این دو بخش به وسیله ی یک پل یا نوار اتصال، به هم متصل اند و در مجموعه شبیه عینک به نظر می رسند. در عمل، فلنج عینکی بین دو فلنج خط نصب می شود و با جابه جا کردن موقعیت آن، می توان مسیر را کاملاً باز یا کاملاً بسته کرد. نقطه ی قوت اینجاست که وضعیت باز یا بسته بودن، با چشم و بدون حدس و گمان قابل تشخیص است.

این قطعه در مدارهایی استفاده می شود که نیاز دارند گاهی برای تعمیرات، شست وشو، تست یا ایمن سازی کامل، جریان را قطع کنند و بعد از اتمام کار دوباره خط را به سرویس برگردانند. برخلاف برخی روش های ایزولاسیون که به شیرها وابسته اند، فلنج عینکی یک قطع مکانیکی و فیزیکی ایجاد می کند و همین موضوع به آن اعتبار ویژه ای در ایمنی فرایند می دهد.

چرا به آن Spectacle Blind می گویند؟

نام Spectacle Blind دقیقاً از شکل هندسی آن می آید؛ Spectacle به معنی عینک است و Blind به مفهوم کورکننده یا مسدودکننده. چون دو صفحه ی متصل به هم دارد که مثل دو شیشه ی عینک کنار هم قرار گرفته اند. در ادبیات صنعت، این اسم فقط یک شوخی تصویری نیست؛ بلکه یادآوریِ فلسفه ی طراحی است: داشتن دو حالت کاملاً مشخص برای مسیر جریان و امکان تشخیص سریع وضعیت، بدون تکیه به نشانگرهای ظریف یا تفسیرهای احتمالی.

در بسیاری از واحدهای فرآیندی، این نشانه ی دیداری اهمیت حیاتی دارد. وقتی شیفت عوض می شود، وقتی تیم پیمانکار وارد سایت می شود، یا وقتی فشار کار بالا می رود، تجهیزی که وضعیتش از دور مشخص است، خطای انسانی را کمتر می کند. در واقع Spectacle Blind، علاوه بر عملکرد مکانیکی، یک ابزار ارتباطی میان انسان و فرایند هم هست.

تفاوت فلنج عینکی با سایر فلنج ها

فلنج عینکی را نباید صرفاً هم رده ی فلنج های اتصال دهنده دید؛ کارکردش نزدیک تر به تجهیزات ایزولاسیون است. تفاوت مهم آن با فلنج های معمولی این است که فلنج های رایج، برای اتصال دو بخش خط به کار می روند؛ اما فلنج عینکی برای ایجاد حالت عملیاتی استفاده می شود: باز یا بسته. از سوی دیگر، اگر آن را با بلایند فلنج ساده مقایسه کنیم، تفاوت در انعطاف پذیری و سرعت تغییر وضعیت است. بلایند فلنج معمولی فقط مسیر را می بندد و برای باز کردن مسیر باید قطعه را کامل باز کرد و جایگزین نمود؛ اما در فلنج عینکی، هر دو حالت در یک مجموعه وجود دارد و صرفاً موقعیت قطعه تغییر می کند.

همچنین نسبت به روش هایی مانند اسپید بلایند یا برخی دیسک های کورکننده ی جداگانه، فلنج عینکی مزیت یکپارچگی دارد؛ یعنی کمتر گم می شود، کمتر اشتباه نصب می شود، و در انبارداری و مدیریت قطعات، نظم بیشتری ایجاد می کند. البته همین یکپارچگی گاهی به قیمت وزن بیشتر و نیاز به فضای نصب تمام می شود که در ادامه دقیق تر به آن می پردازیم.

در پروژه هایی که Spectacle Blind از استنلس ساخته می شود، نوسان قیمت ورق استیل می تواند مستقیماً روی هزینه نهایی ساخت دیسک کورکننده و اسپیسر اثر بگذارد.

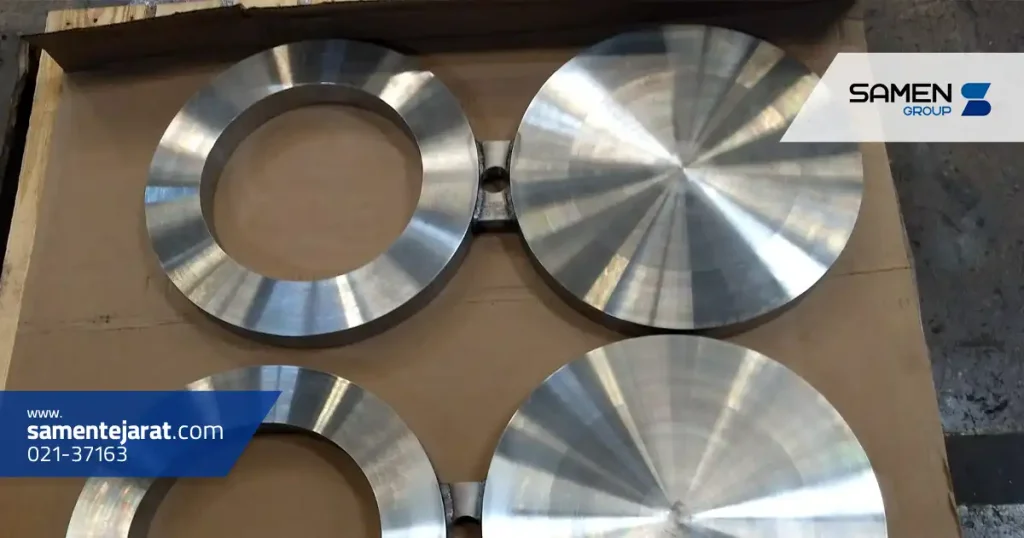

اجزای تشکیل دهنده فلنج عینکی

بخش Spacer (حلقه باز)

اسپیسر، همان قسمت حلقه ای فلنج عینکی است که در حالت بهره برداریِ عادی، اجازه می دهد سیال از مسیر عبور کند. این بخش در ظاهر شبیه یک رینگ فلزی است که بین دو فلنج قرار می گیرد و ضخامت مشخصی دارد تا فاصله ی فلنج ها را حفظ کند. همین ضخامت موضوع مهمی است؛ چون اگر فاصله گذاری دقیق نباشد، نشست گسکت، توزیع تنش روی پیچ ها و حتی هم راستایی خط می تواند دچار مشکل شود.

اسپیسر فقط باز گذاشتن مسیر نیست؛ بلکه یک قطعه ی مهندسی شده است که باید با کلاس فشار، قطر داخلی خط، نوع گسکت و استاندارد اتصال هماهنگ باشد. یک اسپیسر نامناسب ممکن است افت فشار ناخواسته ایجاد کند یا در جریان های خورنده، محل تمرکز خوردگی شود. به همین دلیل در خرید و انتخاب، نباید صرفاً به سایز نگاه کرد؛ کیفیت سطح، تلرانس ها و تطابق با استاندارد هم تعیین کننده اند.

بخش Blind (دیسک کورکننده)

بخش Blind دیسکی توپر است که در حالت ایزولاسیون کامل، به جای رینگ قرار می گیرد و مسیر جریان را می بندد. اینجا دیگر صحبت از ایمنی است، نه صرفاً توقف جریان. دیسک کورکننده باید طوری طراحی شود که فشار خط را تحمل کند، تغییر شکل ندهد و در برابر ضربه ی فشار، لرزش و شوک های عملیاتی مقاوم باشد. ضخامت این دیسک معمولاً تابع استاندارد و کلاس فشار است و در برخی سرویس های سخت، جنس و عملیات حرارتی آن هم نقش مهمی بازی می کند.

فلنج عینکی در حالت Blind مثل این است که شما درِ آهنی محکمی را وسط مسیر گذاشته اید؛ نه نشتی از شیر، نه خطای اپراتوری در باز و بسته بودن، نه نگرانی از خرابی مکانیزم. اما همین قطعیت، مسئولیت می آورد: یعنی نصب درست گسکت، انتخاب پیچ و مهره مناسب و رعایت گشتاور و ترتیب سفت کردن، حیاتی می شود. چون هر خطایی در اینجا می تواند به نشتی یا حتی آسیب جدی منجر شود.

نوار اتصال دهنده (Web)

وب یا نوار اتصال دهنده همان پلی است که دو بخش اسپیسر و بلایند را به هم وصل می کند. این قسمت شاید کم اهمیت به نظر برسد، اما نقش های کلیدی دارد. اول اینکه باعث می شود دو قطعه همیشه کنار هم بمانند و در زمان تعویض، قطعه ی درست در دسترس باشد. دوم اینکه در بسیاری از طراحی ها، وب بخشی است که بیرون از مجموعه فلنج ها دیده می شود و به عنوان نمایشگر وضعیت عمل می کند. وقتی اپراتور از دور نگاه می کند، اگر سمت دیسک بیرون باشد یعنی خط کور است؛ اگر سمت حلقه بیرون باشد یعنی مسیر باز است.

وب باید استحکام کافی داشته باشد تا در حین جابه جایی و نصب، خم نشود یا ترک برندارد. همچنین اگر فضای اطراف محدود باشد، طراحی وب می تواند روی سهولت کار اثر بگذارد. در محیط های خورنده یا دمای بالا، همین بخش بیرونی بیشتر در معرض شرایط محیطی است و انتخاب متریال و پوشش مناسب برای آن، عمر تجهیز را افزایش می دهد.

کاربرد فلنج عینکی در صنعت

در خطوط لوله نفت و گاز

در نفت و گاز، هرجا که جداسازی مطمئن یک بخش از خط لازم باشد، فلنج عینکی یکی از گزینه های جدی است. کاربردهای رایج شامل ایزولاسیون خطوط قبل از تعمیرات، جداسازی موقت تجهیزات، آماده سازی برای تست فشار، و ایجاد مرز ایمنی بین دو ناحیه عملیاتی است. در بسیاری از سایت ها، حتی اگر شیرهای ایزوله وجود داشته باشند، برای کارهای تعمیراتی مهم، تیم HSE همچنان قطع مکانیکی را ترجیح می دهد و اینجا فلنج عینکی وارد صحنه می شود.

فلنج عینکی در چنین محیطی یک مزیت بزرگ دارد: وقتی خط کور می شود، وضعیت آن قابل مشاهده است و این باعث می شود در جلسات تحویل کار، در مجوزهای کار گرم یا سرد، و در بازرسی های ایمنی، ابهام کمتر شود. در صنعتی که هر دقیقه توقف هزینه دارد و هر خطای کوچک می تواند حادثه بسازد، همین شفافیت ارزش مالی و انسانی پیدا می کند.

در تأسیسات پتروشیمی

پتروشیمی ها معمولاً با سیالات متنوع، خورنده، قابل اشتعال یا سمی سروکار دارند. در چنین شرایطی، ایزولاسیون باید نه فقط عملیاتی بلکه قابل اعتماد باشد. فلنج عینکی در ورودی و خروجی تجهیزاتی مثل مبدل ها، برج ها، راکتورها یا بخش هایی از شبکه ی یوتیلیتی، به عنوان نقطه ی ایزولاسیون سریع استفاده می شود.

از طرفی در پتروشیمی، تغییرات فرآیندی و برنامه های Turnaround رایج است. فلنج عینکی کمک می کند در برنامه ریزی توقف، عملیات جداسازی سریع تر و استانداردتر انجام شود. همچنین در محیط هایی که نشت کوچک هم می تواند پیامدهای شدید زیست محیطی داشته باشد، انتخاب راه حل هایی که احتمال خطا را کاهش دهند، یک تصمیم مهندسیِ معقول است، نه صرفاً انتخاب تجهیز.

کاربردهای دیگر در صنایع فرآیندی

فراتر از نفت و گاز و پتروشیمی، فلنج عینکی در هر صنعتی که با خطوط فرآیندی کار می کند دیده می شود؛ از نیروگاه ها و صنایع آب و فاضلاب تا واحدهای شیمیایی، پالایشگاهی، صنایع غذایی خاص و حتی خطوط بخار و کندانس در برخی سایت ها. در جاهایی که نیاز است مسیر در برخی دوره ها کاملاً کور شود و تیم بهره برداری بتواند با اطمینان از قطع بودن خط کار کند، این قطعه یک انتخاب قابل اتکاست.

البته باید واقع بین بود: فلنج عینکی برای همه جا بهترین گزینه نیست. اگر فضای نصب محدود باشد یا اگر تعداد دفعات تغییر وضعیت زیاد باشد، شاید راه حل های دیگر مناسب تر شوند. اما در بسیاری از کاربردهای ایمنی محور که تغییر وضعیت دوره ای است و نه روزانه، فلنج عینکی تعادل خوبی میان سادگی، اطمینان و هزینه ایجاد می کند.

اگر فلنج عینکی قرار است روی خطوط فرآیندی استنلس نصب شود، مقایسه ی قیمت لوله استیل با سایر هزینه های خط دید بهتری از بودجه  واقعی و اولویت بندی خرید به شما می دهد.

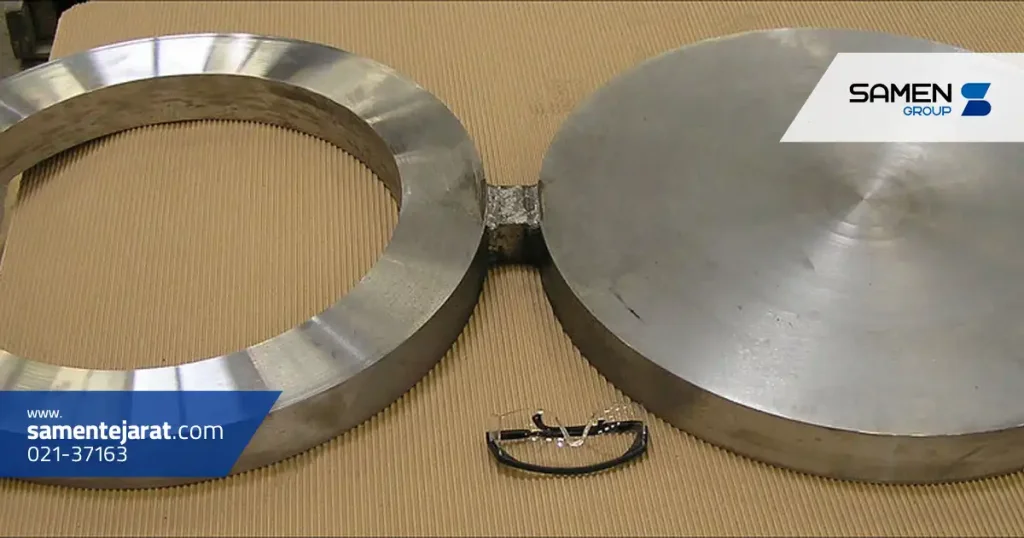

مزایا و معایب استفاده از فلنج عینکی

مزایا: ایمنی بالا، تعمیر و نگهداری آسان

بزرگ ترین مزیت فلنج عینکی، ایزولاسیون مثبت و قابل مشاهده است. یعنی شما صرفاً به بسته بودن یک شیر اعتماد نمی کنید، بلکه یک مانع فیزیکی در مسیر دارید. این موضوع در مدیریت ریسک، ارزش زیادی دارد و می تواند سطح ایمنی فعالیت های تعمیراتی را بالا ببرد. مزیت دیگر این است که چون هر دو حالت در یک مجموعه جمع شده، زمان جست وجو برای قطعات، احتمال اشتباه انسانی و سردرگمی کاهش می یابد.

از منظر نگهداری، فلنج عینکی مکانیزم پیچیده ای ندارد؛ قطعه ای است ساده و مقاوم که اگر درست انتخاب و نصب شود، سال ها بدون دردسر کار می کند. همین سادگی در صنعتی که خرابی های مکانیکی و شیرآلات می توانند توقف های ناخواسته ایجاد کنند، یک امتیاز مهم است.

معایب: وزن بالا، نیاز به فضای نصب

فلنج عینکی به خصوص در سایزهای بزرگ و کلاس های فشار بالا، وزن قابل توجهی دارد. این وزن هم در حمل ونقل و هم در عملیات نصب، موضوع جدی است و گاهی نیاز به جرثقیل، جک یا ابزارهای جابجایی دارد. علاوه بر وزن، برای جابه جایی قطعه بین حالت اسپیسر و بلایند، به فضای کافی اطراف فلنج ها نیاز است. اگر خط در نزدیکی دیواره، سینی کابل، تجهیزات دیگر یا تکیه گاه های فشرده قرار گرفته باشد، تعویض می تواند سخت و زمان بر شود.

همچنین باید به این نکته توجه کرد که هر بار تعویض، یعنی باز و بسته کردن پیچ ها و اعمال گشتاور دوباره؛ اگر این کار زیاد تکرار شود، احتمال آسیب به پیچ ها، رزوه ها یا سطوح آب بندی افزایش می یابد. پس در خطوطی که تغییر وضعیت بسیار پرتکرار است، باید با نگاه مهندسی تصمیم گرفت که آیا فلنج عینکی بهترین گزینه است یا خیر.

انواع فلنج عینکی بر اساس استاندارد

استاندارد ASME/ANSI B16.48

شناخته شده ترین مرجع برای Spectacle Blind و Line Blanks، استاندارد ASME B16.48 است که ابعاد، تلرانس ها، کلاس های فشار، الزامات مارکینگ و جزئیات مربوط به این تجهیزات را مشخص می کند. وقتی یک فلنج عینکی بر اساس استاندارد معتبر سفارش داده می شود، از بسیاری اختلاف های ابعادی و ناسازگاری های نصب جلوگیری می گردد؛ چون قطعه با منطق مشترکی در صنعت ساخته شده است.

در پروژه های صنعتی، اشاره به استاندارد فقط یک عبارت تزئینی نیست؛ زبان مشترک بین کارفرما، پیمانکار، سازنده و تیم بازرسی است. قطعه ای که بر اساس استاندارد تعریف شده باشد، قابلیت رهگیری، کنترل کیفیت و تطابق با مدارک پروژه را ساده تر می کند و در نهایت ریسک دوباره کاری یا توقف ناشی از عدم انطباق را پایین می آورد.

تفاوت ها در کلاس فشار (150، 300، 600 و…)

کلاس فشار در واقع بیانگر توان تحمل فشار در دماهای مختلف است و روی ضخامت، وزن، نوع اتصال و حتی انتخاب متریال اثر می گذارد. هرچه کلاس بالاتر می رود، فلنج عینکی معمولاً ضخیم تر و سنگین تر می شود و همین موضوع الزامات نصب را سخت تر می کند. انتخاب کلاس درست، چیزی فراتر از همان کلاس خط است؛ باید شرایط واقعی سرویس، فشار طراحی، دمای طراحی، احتمال شوک های فشاری و سیاست های ایمنی سایت در نظر گرفته شود.

در عمل، اگر کلاس فشار کمتر از نیاز انتخاب شود، خطر تغییر شکل، نشتی یا شکست بالا می رود؛ اگر بیش از حد بالا انتخاب شود، هزینه، وزن و دشواری نصب افزایش می یابد. هنر انتخاب درست، پیدا کردن نقطه ای است که هم ایمنی و هم اقتصاد پروژه را حفظ کند، بدون اینکه به هر سمت افراط بیفتیم.

متریال های رایج (کربن استیل، استنلس استیل، آلیاژها)

انتخاب متریال برای فلنج عینکی مثل انتخاب لباس برای یک سفر طولانی است؛ باید با آب وهوا، مسیر و خطرات احتمالی هماهنگ باشد. در سرویس های عمومی و شرایط غیرخورنده، کربن استیل معمولاً انتخاب اقتصادی و رایج است. اما وقتی پای خوردگی، کلریدها، دماهای بالا یا سیالات خاص به میان می آید، استنلس استیل یا آلیاژهای ویژه مطرح می شوند.

علاوه بر جنس بدنه، باید به سازگاری با پیچ و مهره ها، نوع گسکت و حتی خوردگی گالوانیکی توجه کرد. گاهی یک انتخاب ناهماهنگ باعث می شود قطعه ای که از نظر تئوری عالی است، در عمل به نقطه ی دردسر تبدیل شود. بهترین رویکرد این است که متریال فلنج عینکی را در کنار متریال فلنج های مجاور، سیال، دما و سیاست های خوردگی سایت بررسی کنیم تا نتیجه، پایدار و قابل اتکا باشد.

نحوه نصب و تعویض فلنج عینکی

تجهیزات و ابزار مورد نیاز

برای نصب ایمن و دقیق، معمولاً به ابزارهایی مثل آچار ترک متر برای کنترل گشتاور، تجهیزات باز و بسته کردن پیچ ها، ابزار جداسازی فلنج ها، گسکت مناسب سرویس، و در سایزهای بزرگ تر ابزارهای لیفتینگ نیاز است. در برخی شرایط، وجود اسپری های ضدگریس یا روان کننده های مناسب رزوه نیز کمک می کند گشتاور دقیق تر منتقل شود و پیچ ها تحت تنش ناهمگون قرار نگیرند.

نکته اینجاست که ابزار فقط برای انجام کار نیست؛ برای کنترل کیفیت هم هست. وقتی گشتاور درست اعمال نشود یا ترتیب سفت کردن رعایت نشود، حتی بهترین فلنج عینکی هم می تواند نشتی بدهد. پس ابزار مناسب، بخشی از سیستم ایمنی است، نه صرفاً وسیله ی مکانیکی.

مراحل نصب گام به گام

نصب اصولی معمولاً با ایمن سازی خط شروع می شود؛ یعنی تخلیه فشار، اطمینان از نبود انرژی محبوس، و اجرای روش های قفل و برچسب گذاری مطابق دستورالعمل سایت. سپس فلنج ها باز می شوند، سطوح آب بندی بررسی و تمیز می گردد، و گسکت متناسب با سرویس انتخاب می شود. بعد فلنج عینکی در حالت مورد نظر، یعنی حالت اسپیسر یا بلایند، بین دو فلنج قرار می گیرد و پیچ ها با ترتیب صحیح و گشتاور مرحله ای بسته می شوند تا تنش یکنواخت توزیع شود.

در تعویض حالت، معمولاً همین روند تکرار می شود، اما حساسیت کار بالاتر است؛ چون گاهی تغییر وضعیت در زمان تعمیرات انجام می شود و افراد زیادی در محدوده ی کار هستند. بنابراین کنترل نهایی، بازبینی نشتی، و تأیید وضعیت بصری قطعه اهمیت بیشتری پیدا می کند. اینجا همان جایی است که فلسفه ی قابل مشاهده بودن فلنج عینکی، عملاً به کار می آید.

نکات ایمنی حین نصب

ایمنی در نصب فلنج عینکی فقط یک تیتر نیست؛ چون شما با نقطه ای کار می کنید که قرار است مرز بین سیال تحت فشار و محیط کار باشد. رعایت تخلیه کامل فشار، استفاده از تجهیزات حفاظت فردی، مدیریت انرژی های محبوس، و فاصله گذاری ایمن، اصول پایه اند. در سایزهای بزرگ، خطرات لیفتینگ و گیرکردن دست یا آسیب ناشی از سقوط قطعه هم اضافه می شود و باید جدی گرفته شود.

همچنین باید دقت کرد که فلنج عینکی به عنوان یک ایزولاسیون مکانیکی، جایگزین تفکر ایمنی نیست. یعنی حتی اگر بلایند در جای خود قرار گرفت، باز هم باید فرآیندهای تأیید، تست، و کنترل مطابق دستورالعمل های سایت انجام شود. تفاوت یک تیم حرفه ای با تیم عجول، دقیقاً همین جا دیده می شود.

نکات مهم در خرید فلنج عینکی

معیارهای انتخاب (سایز، فشار، متریال)

در خرید فلنج عینکی، سه معیار اصلی معمولاً تعیین کننده است: سایز اسمی خط، کلاس فشار و متریال. اما زیر پوست همین سه مورد، جزئیات زیادی خوابیده است. سایز فقط عدد روی کاغذ نیست؛ باید با قطر داخلی و نوع فلنج های مجاور همخوان باشد تا جریان دچار محدودیت غیرمنتظره نشود. کلاس فشار باید با شرایط طراحی و ریسک های سرویس همخوان باشد. متریال باید با سیال، دما و سیاست خوردگی سایت سازگار باشد.

علاوه بر این ها، کیفیت ماشین کاری سطح، تلرانس ها، مارکینگ استاندارد، گواهی مواد و کنترل کیفیت سازنده هم اهمیت دارد. قطعه ای که فقط شبیه فلنج عینکی باشد اما کنترل کیفیت درستی نداشته باشد، می تواند در لحظه ی حساس شما را تنها بگذارد؛ و صنعت معمولاً این اشتباه را نمی بخشد.

برندهای معتبر تولیدکننده

در بازار، نام برندها زیاد است، اما معیار حرفه ای برای انتخاب سازنده، صرفاً مشهور بودن نیست. تولیدکننده ی معتبر معمولاً مستندات فنی روشن دارد، محصولاتش با استاندارد شناخته شده قابل رهگیری است، کیفیت مواد اولیه اش مشخص است و در صورت نیاز، گواهی های لازم را ارائه می دهد. از نگاه سئو و تجربه ی مخاطب، بهتر است در متن مقاله به جای لیست کردن نام های متعدد و حساسیت زا، به ویژگی های برند معتبر اشاره شود تا هم ارزش آموزشی ایجاد شود و هم مقاله به دام تبلیغ مستقیم نیفتد.

اگر مقاله برای جذب مخاطب صنعتی نوشته می شود، مخاطب معمولاً دنبال راهنمایی برای تشخیص محصول درست است: اینکه چه نشانه هایی روی قطعه باید باشد، چه مدارکی باید همراهش بیاید، و چگونه می توان بین گزینه های ظاهراً مشابه، انتخاب مطمئن تری داشت. این نگاه، مقاله را از سطح معرفی صرف، به سطح راهنمای تصمیم گیری ارتقا می دهد.

بررسی قیمت و موجودی بازار

قیمت فلنج عینکی به عوامل زیادی وابسته است: سایز، کلاس فشار، متریال، استاندارد ساخت، و حتی شرایط بازار مواد اولیه. نکته ی مهم این است که ارزان ترین گزینه، همیشه اقتصادی ترین گزینه نیست. چون هزینه ی واقعی در صنایع فرآیندی، فقط بهای خرید نیست؛ هزینه ی توقف تولید، هزینه ی نشتی، هزینه ی دوباره کاری و ریسک ایمنی، گاهی چند برابر قیمت قطعه است.

در بررسی موجودی هم باید واقع بین بود. برخی سایزها و کلاس ها در بازار رایج ترند و سریع تر پیدا می شوند، اما گزینه های خاص ممکن است نیاز به سفارش گذاری داشته باشند. بنابراین اگر پروژه زمان بندی فشرده دارد، هماهنگی میان تیم خرید، مهندسی و انبارداری اهمیت پیدا می کند تا در لحظه ی نصب، قطعه ی درست با مشخصات درست حاضر باشد، نه قطعه ای که صرفاً فعلاً موجود بوده.
