گاست پلیت یا همان صفحه اتصال یکی از اجزای بسیار کلیدی در اتصالات فلزی سازه هاست که حضور آن باعث انتقال ایمن نیروها و پایداری کلی سیستم می شود. شاید این قطعه در نگاه اول تنها یک صفحه فلزی ساده به نظر برسد، اما نقش آن در یکپارچگی سازه ای قابل چشم پوشی نیست. این مقاله با دیدگاهی مهندسی و کاربردی، تمام جنبه های مرتبط با گاست پلیت را بررسی می کند تا مهندسان، دانشجویان و حتی علاقه مندان به طراحی سازه درک بهتری از اهمیت این قطعه داشته باشند.در طراحی و ساخت گاست پلیت، بررسی کیفیت و قیمت ورق مورد استفاده اهمیت ویژه ای دارد تا علاوه بر استحکام کافی، هزینه پروژه نیز بهینه شود.
مقدمه ای بر گاست پلیت و اهمیت آن در سازه ها
در هر سازه فولادی، اتصالات همانند مفصل های بدن عمل می کنند و وظیفه دارند نیروها را به شکل کنترل شده انتقال دهند. گاست پلیت، قلب تپنده این اتصالات است. در نبود آن، بارهای کششی و فشاری به صورت مستقیم به اعضای سازه منتقل نمی شوند و خطر شکست یا تغییر شکل ناخواسته وجود دارد. اهمیت این قطعه زمانی دوچندان می شود که بدانیم کوچک ترین خطا در طراحی یا اجرا می تواند منجر به ضعف کل سازه شود. بنابراین توجه به انتخاب درست، طراحی اصولی و کنترل کیفیت گاست پلیت از همان مراحل اولیه طراحی ضروری است.

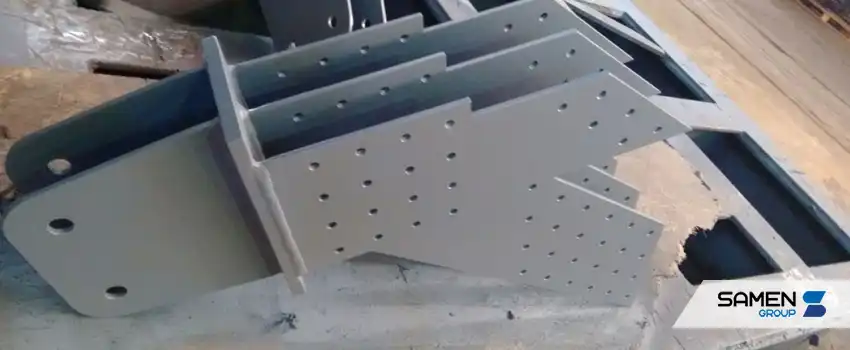

گاست پلیت صفحه ای فولادی با شکل های مختلف (معمولاً مربعی، مستطیلی یا مثلثی) است که به عنوان واسط بین اعضای مختلف سازه به کار می رود. این قطعه با اتصال جوشی یا پیچی، نیروی وارده را از یک عضو به عضو دیگر منتقل کرده و از تمرکز تنش در یک نقطه جلوگیری می کند. ضخامت و ابعاد گاست پلیت بسته به نوع سازه، میزان بارگذاری و استانداردهای طراحی تعیین می شود. در بسیاری از آیین نامه های معتبر مانند AISC، دستورالعمل های مشخصی برای ابعاد و ضخامت گاست پلیت ها وجود دارد تا ایمنی سازه تضمین شود.در انتخاب گاست پلیت، توجه به کیفیت و همچنین قیمت فولاد آلیاژِی مورد استفاده اهمیت زیادی دارد، زیرا مستقیماً بر ایمنی و هزینه نهایی پروژه تأثیر می گذارد.

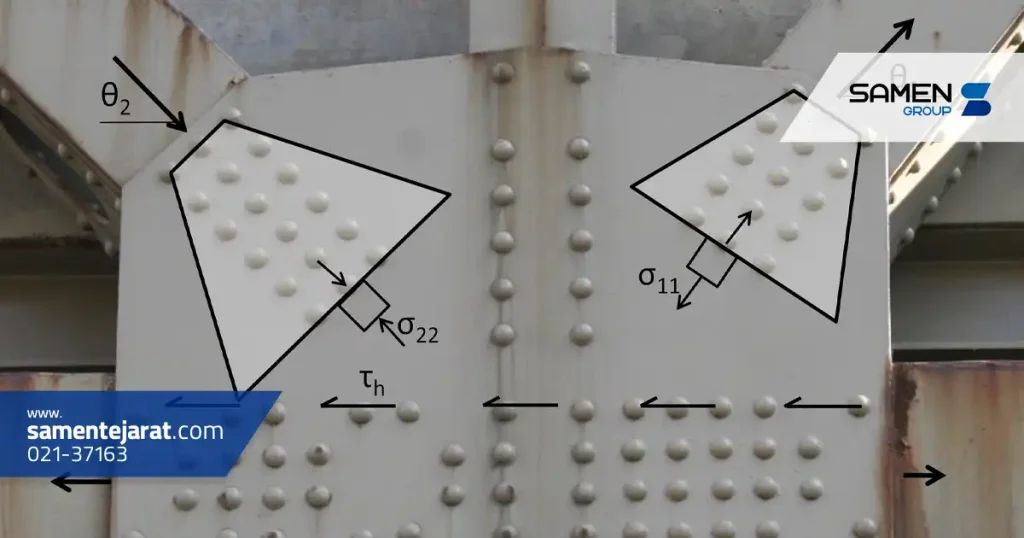

گاست پلیت مانند یک پل ارتباطی میان اعضای کششی، فشاری و خمشی عمل می کند. این قطعه کمک می کند نیروها به صورت یکنواخت توزیع شوند و از ایجاد تنش های موضعی جلوگیری شود. در اتصالات خرپایی، گاست پلیت نقطه ای است که چندین عضو در آن همگرا می شوند و نیروهای کششی و فشاری در آن تعادل پیدا می کند. انتخاب ضخامت نامناسب یا طراحی غیراصولی می تواند منجر به کمانش، شکست جوش یا حتی پارگی صفحه شود، بنابراین در محاسبات طراحی، بررسی ظرفیت برشی و خمشی گاست پلیت اهمیت بالایی دارد.
گاست پلیت ها بر اساس محل استفاده و نوع اتصال به چند دسته تقسیم می شوند:
در خرپاها، گاست پلیت معمولاً به صورت مثلثی طراحی می شود تا اعضای مورب و قائم در نقطه ای مشترک به هم متصل شوند. این نوع گاست پلیت باید توان تحمل نیروهای کششی و فشاری بزرگی را داشته باشد و از تمرکز تنش در نقاط اتصال جلوگیری کند. طراحی صحیح آن باعث می شود نیروها به شکل متعادل در خرپا توزیع شوند و پایداری کلی سازه حفظ گردد.
در قاب های فولادی به ویژه قاب های مهاربندی شده، گاست پلیت ها در محل اتصال مهاربندها به ستون و تیر استفاده می شوند. شکل هندسی و ضخامت این صفحات باید به گونه ای باشد که عملکرد مهاربندی را تحت بارهای جانبی مانند زلزله مختل نکند. بسیاری از مهندسان هنگام طراحی این نوع گاست پلیت، ضوابط لرزه ای را نیز در نظر می گیرند تا رفتار سازه در برابر زلزله بهینه باشد.

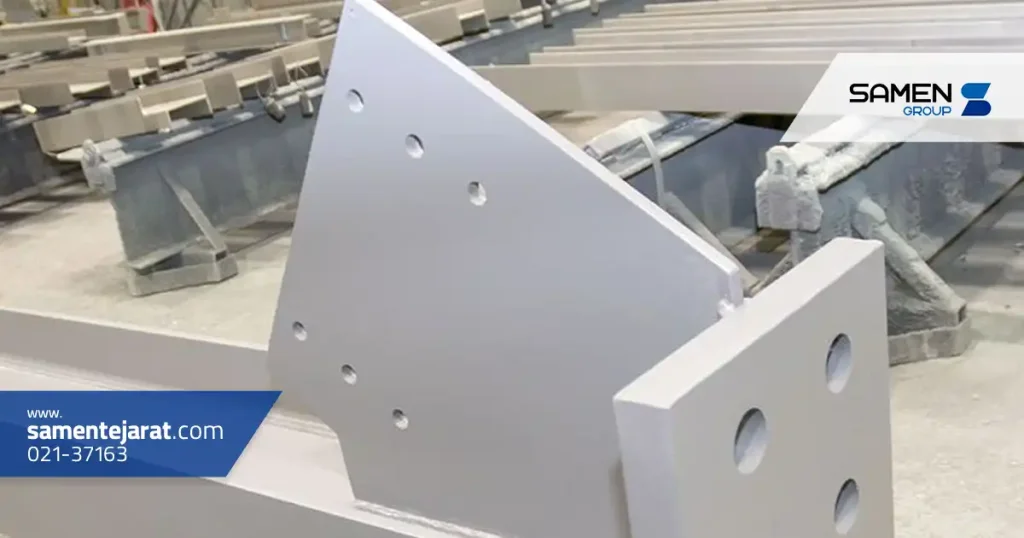

برخی گاست پلیت ها به طور کامل با جوش به اعضا متصل می شوند، در حالی که برخی دیگر با پیچ و مهره نصب می گردند یا ترکیبی از هر دو روش را دارند. انتخاب نوع اتصال به شرایط پروژه، قابلیت دمونتاژ و هزینه های اجرایی بستگی دارد. اتصال پیچ و مهره ای برای پروژه هایی که نیاز به تعمیرات یا تعویض دارند مناسب تر است، در حالی که جوشکاری استحکام بالاتری ایجاد می کند.
در پل ها و خرپاها
پل ها تحت بارهای دینامیکی سنگین قرار دارند و خرپاهای آن ها نیازمند اتصالاتی مقاوم هستند. گاست پلیت در اینجا تضمین می کند که انتقال بار از عرشه به تکیه گاه ها به صورت پیوسته انجام شود.
در سازه های صنعتی
در سازه های صنعتی مانند سوله ها و کارخانه ها که دهانه های بزرگ و بارهای متحرک وجود دارد، گاست پلیت ها نقش مهمی در عملکرد مناسب مهاربندها و تیرها دارند.
در مقاوم سازی و تقویت سازه ها
در پروژه های بهسازی لرزه ای، گاست پلیت برای نصب مهاربندهای جدید یا تقویت اتصالات موجود به کار می رود. این روش سریع و اقتصادی است و عملکرد لرزه ای سازه را بهبود می بخشد.
از مزایای گاست پلیت می توان به توزیع یکنواخت نیروها، سهولت در ساخت و نصب، و قابلیت استفاده در انواع سازه ها اشاره کرد. اما معایبی نیز وجود دارد؛ از جمله احتمال تمرکز تنش در لبه ها، نیاز به کنترل دقیق کیفیت جوشکاری، و احتمال خوردگی در طول زمان. مهندسان باید این موارد را در نظر بگیرند و با انتخاب صحیح پوشش ضدخوردگی و طراحی مناسب، ریسک ها را کاهش دهند.
ضخامت مناسب گاست پلیت
ضخامت باید به گونه ای انتخاب شود که تغییر شکل صفحه تحت بارگذاری حداقل باشد و از کمانش جلوگیری شود.
محل و نحوه جوشکاری
محل جوش باید به گونه ای انتخاب شود که تنش های کششی و فشاری در تعادل باشند و از جوش های غیرضروری اجتناب شود.
کنترل کیفیت و بازرسی
بازرسی های دوره ای با استفاده از روش های غیرمخرب مانند التراسونیک و رادیوگرافی برای اطمینان از سلامت جوش ها ضروری است.
جمع بندی و توصیه ها برای مهندسان
گاست پلیت ها شاید در نگاه اول ساده به نظر برسند، اما طراحی و اجرای صحیح آن ها کلید عملکرد ایمن و اقتصادی یک سازه است. توصیه می شود مهندسان علاوه بر رعایت آیین نامه ها، به جزئیات اجرایی و کنترل کیفیت توجه ویژه داشته باشند و از تجربیات پروژه های گذشته برای بهبود طراحی های جدید استفاده کنند.
سوالات متداول
خیر، بسته به نوع اتصال و میزان بارگذاری ممکن است نیاز به استفاده از گاست پلیت نباشد.
وقتی پروژه نیاز به دمونتاژ یا تعمیرات آینده دارد، اتصالات پیچ و مهره ای گزینه بهتری هستند.
با انتخاب پوشش های ضدخوردگی مانند رنگ اپوکسی یا گالوانیزه گرم می توان طول عمر آن را افزایش داد.
