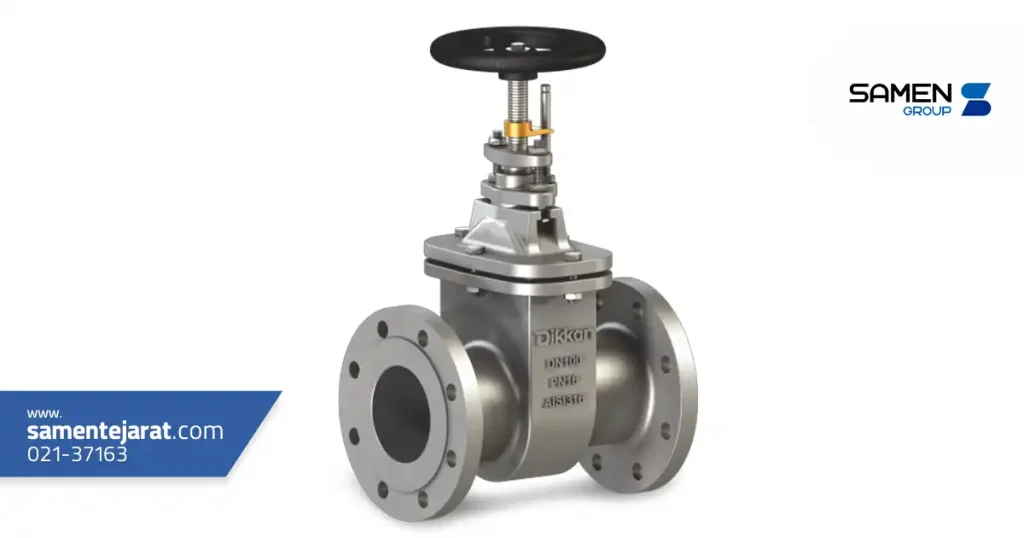

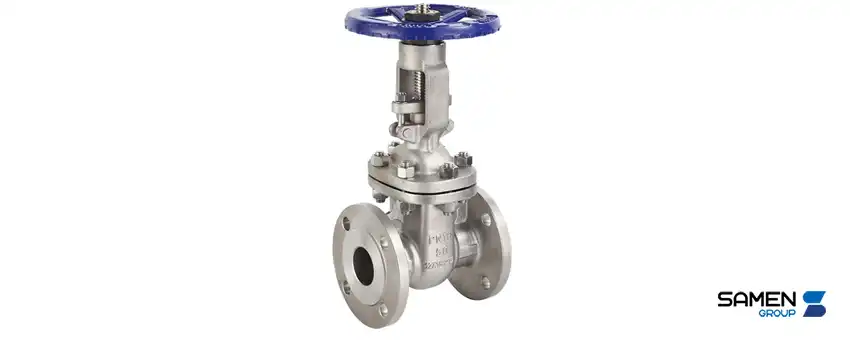

شیر دروازه ای چیست؟

شیر دروازه ای یکی از قدیمی ترین و در عین حال حیاتی ترین تجهیزاتی است که در سامانه های انتقال و کنترل جریان سیالات مورد استفاده قرار می گیرد. این شیر را می توان نگهبان خاموش خطوط لوله دانست؛ قطعه ای که در ظاهر ساده است اما نقشی بنیادین در ایمنی، پایداری و کیفیت فرآیندهای صنعتی ایفا می کند. ماهیت عملکرد آن بر پایه حرکت یک صفحه عمودی یا مورب است که مسیر عبور سیال را کاملاً باز یا کاملاً مسدود می کند. همین اصل ساده، این نوع شیر را به انتخابی مطمئن برای کاربردهایی با جریان مستقیم و نیاز به افت فشار بسیار کم تبدیل کرده است.

در انتخاب شیرهای صنعتی، توجه به قیمت فولاد آلیاژی اهمیت ویژه ای دارد زیرا این ماده نقش تعیین کننده ای در دوام و مقاومت تجهیزات دارد.

تعریف و عملکرد عمومی شیر دروازه ای

در ساده ترین تعریف، شیر دروازه ای شامل بدنه ای محکم، یک گیت یا صفحه متحرک و نشیمنگاه هایی است که وظیفه آب بندی را برعهده دارند. زمانی که گیت به سمت بالا حرکت می کند، مسیر جریان باز می شود و هنگامی که پایین می آید، جریان را می بندد. بر خلاف شیرهای تنظیمی، شیر دروازه ای برای کنترل تدریجی مناسب نیست؛ چراکه گیت در حالت نیمه باز با ارتعاش و سایش شدید مواجه می شود. اما هنگامی که نقش اصلی، قطع یا وصل جریان باشد، این شیر در میان هم نوعان خود بی رقیب جلوه می کند.

تاریخچه و کاربردهای اولیه شیرهای دروازه ای

ظهور نخستین شیرهای دروازه ای به عصر انقلاب صنعتی بازمی گردد، زمانی که توسعه خطوط بخار و انتقال آب در مقیاس بزرگ نیازمند تجهیزاتی پایدار و ساده بود. طراحی ابتدایی این شیرها عمدتاً چدنی و با مکانیسم های دستی بود. به مرور زمان، با پیشرفت صنایع نفت، گاز و پالایش، انواع مقاوم تر و دقیق تر آن با مواد متنوع تر و مکانیزم های اتوماتیک توسعه یافت. امروزه این شیر یکی از ستون های اصلی صنعت انتقال سیالات در جهان صنعتی محسوب می شود.

اجزای تشکیل دهنده شیر دروازه ای

بدنه (Body)

بدنه قلب سازه ای یک شیر دروازه ای است؛ پوسته ای که ضمن تحمل فشار و دما، وظیفه نگهداری کل اجزا را برعهده دارد. طراحی بدنه باید به گونه ای باشد که علاوه بر مقاومت مکانیکی، کمترین آشفتگی را در مسیر جریان ایجاد کند. جنس بدنه بسته به نوع سیال و شرایط محیطی از چدن تا فولاد آلیاژی متغیر است. انتخاب صحیح بدنه می تواند عمر تجهیز را به طور چشمگیری افزایش دهد.

دیسک یا گیت (Gate/Disc)

گیت همان مانعی است که مانند یک درب عمودی حرکت می کند و مسیر را باز یا بسته می نماید. این قطعه باید سختی سطحی بسیار بالایی داشته باشد تا در برابر سایش ناشی از حرکت مداوم و تماس با سیالات فرساینده مقاومت کند. طراحی گیت در مدل های مختلف می تواند موازی، گوه ای یا چاقویی باشد که هرکدام متناسب با شرایط خاص جریان ساخته می شوند.

نشیمنگاه (Seat)

نشیمنگاه محل برخورد گیت با بدنه است و کیفیت آب بندی شیر مستقیماً به طراحی این بخش وابسته است. آب بندی مطلوب زمانی حاصل می شود که نشیمنگاه سخت، صاف و کاملاً هم تراز با گیت باشد. در کاربردهای حساس، نشیمنگاه از مواد مقاوم در برابر خوردگی مثل استنلس استیل یا آلیاژهای ویژه ساخته می شود.

ساقه (Stem)

ساقه رابط اصلی میان عملگر و گیت است. حرکت چرخشی یا خطی عملگر از طریق ساقه به گیت منتقل می شود. مقاومت در برابر پیچش، خوردگی و دمای بالا از ویژگی هایی است که یک ساقه استاندارد باید داشته باشد. کوچک ترین ضعف در این بخش می تواند عملکرد کل شیر را مختل کند.

عملگر یا محرک (Actuator)

عملگر مغز متفکر شیر است. این بخش می تواند دستی، برقی، هیدرولیکی یا پنوماتیکی باشد و وظیفه آن ایجاد نیروی لازم برای باز و بسته کردن گیت است. انتخاب نوع عملگر معمولاً بر اساس اندازه شیر، فشار کاری، سرعت موردنیاز عملیات و سطح اتوماسیون سیستم تعیین می شود.

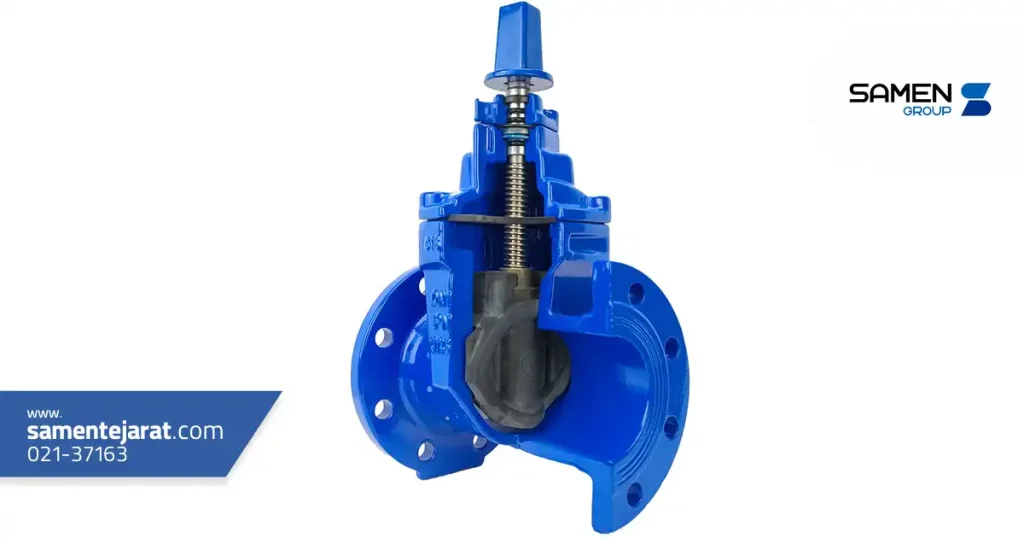

انواع شیرهای دروازه ای

شیر دروازه ای با گیت موازی (Parallel Gate Valve)

در این نوع، گیت از دو صفحه موازی تشکیل شده که تحت فشار سیال به نشیمنگاه چسبیده و آب بندی می کند. این نوع طراحی باعث می شود اصطکاک کمتر و عملکرد نرم تری نسبت به مدل های گوه ای ایجاد شود. استفاده از این شیر در خطوطی با فشارهای متوسط رایج است.

شیر دروازه ای با گیت گوه ای (Wedge Gate Valve)

گیت گوه ای یکی از شناخته شده ترین طراحی هاست. زاویه گوه باعث می شود این شیر در برابر تغییرات دما و فشار، آب بندی قوی تری داشته باشد. از این مدل در کاربردهای سنگین مانند خطوط نفت، بخار و سیالات با فشار بالا استفاده می شود.

شیر دروازه ای چاقویی (Knife Gate Valve)

این نوع شیر مجهز به گیتی تیغه ای شکل است که قادر است سیالات غلیظ، دوغاب ها و مواد دارای ذرات معلق را با حداقل گرفتگی عبور دهد. طراحی آن برای محیط هایی که احتمال رسوب، لجن یا مواد جامد در مسیر وجود دارد بسیار ایده آل است.

انواع بر اساس جنس بدنه

شیرهای دروازه ای با توجه به نوع کاربری، در جنس های مختلفی تولید می شوند:

• شیرهای چدنی برای سیستم های آب، فاضلاب و فشارهای پایین
• فولادی برای فشار و دمای بالا
• استنلس استیل برای محیط های خورنده یا صنایع بهداشتی
• آلیاژهای خاص برای سیالات اسیدی، قلیایی یا دماهای شدید

نحوه عملکرد شیر دروازه ای

عملکرد دستی

در طراحی دستی، اپراتور با چرخاندن فلکه یا هندویل، ساقه را بالا یا پایین برده و وضعیت گیت را تغییر می دهد. این روش برای سیستم های کم فشار یا کاربردهایی با تعداد دفعات کم باز و بسته شدن مناسب است.

عملکرد اتوماتیک (برقی، پنوماتیکی، هیدرولیکی)

محرک های اتوماتیک برای شیرهایی با ابعاد بزرگ یا خطوط با نیاز به کنترل سریع و مکرر کاربرد دارند.

• محرک های برقی برای کنترل دقیق
• پنوماتیکی برای سرعت بالا
• هیدرولیکی برای فشارهای بسیار زیاد

وضعیت های باز و بسته در گیت

در حالت کاملاً باز، گیت کاملاً از مسیر سیال خارج شده و کمترین افت فشار ایجاد می شود. در حالت کاملاً بسته، تماس کامل گیت و نشیمنگاه آب بندی را تضمین می کند. کارکرد در حالت نیمه باز توصیه نمی شود زیرا موجب لرزش، سایش شدید و کاهش عمر شیر می شود.

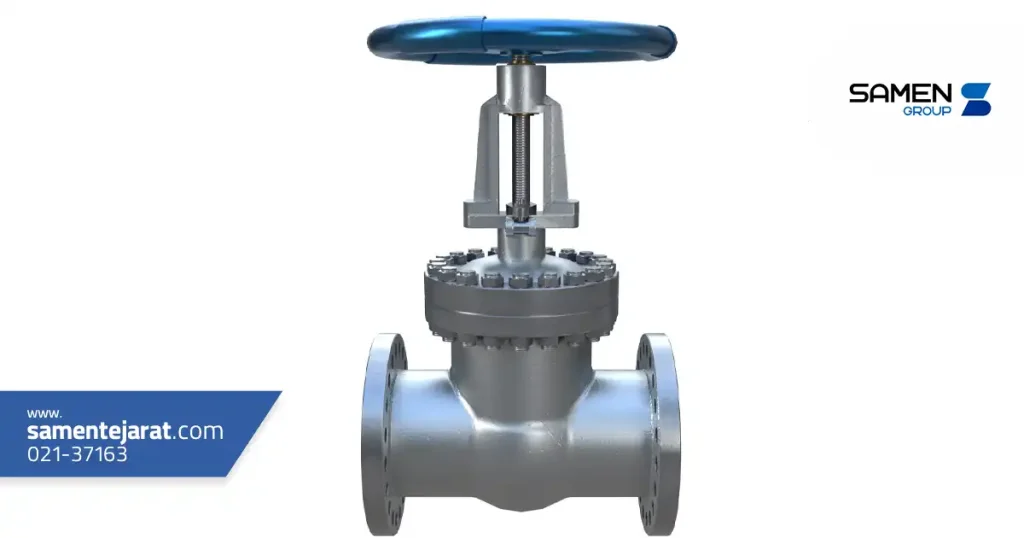

کاربردهای شیر دروازه ای

صنایع نفت و گاز

این صنعت یکی از بزرگ ترین مصرف کنندگان شیرهای دروازه ای است. مقاومت بالا در برابر فشار و دمای زیاد، این شیر را برای خطوط انتقال نفت خام، گاز طبیعی و فرآورده های پالایشی مناسب می سازد.

صنایع پتروشیمی

در واحدهای پتروشیمی که تنوع سیالات بسیار زیاد است، استفاده از شیرهای مقاوم در برابر خوردگی و دمای بالا ضروری است. شیر دروازه ای با گیت گوه ای یکی از گزینه های اصلی در این حوزه است.

سیستم های آبرسانی و فاضلاب

در این سیستم ها معمولاً از مدل های چدنی یا استیل با محرک دستی استفاده می شود. عملکرد ساده و قابلیت اطمینان بالا، آن را به انتخابی ایده آل تبدیل کرده است.

نیروگاه ها و خطوط بخار

مقاومت حرارتی بالا، عامل اصلی استفاده از شیرهای فولادی در نیروگاه هاست. این شیرها در خطوط بخار با فشار بالا نقش حیاتی در ایمنی سیستم دارند.

مزایا و معایب شیر دروازه ای

مزایای طراحی و عملکرد

• افت فشار بسیار ناچیز
• مناسب برای عملیات قطع و وصل
• ساختار ساده و تعمیرپذیری بالا
• عملکرد پایدار در فشار و دمای بالا

معایب و محدودیت های استفاده

• مناسب نبودن برای کنترل تدریجی جریان
• نیاز به فضای بیشتر برای حرکت گیت
• امکان سایش سریع در حالت نیمه باز
• حساسیت به رسوبات در برخی مدل ها

مقایسه با شیرهای کشویی، پروانه ای و کروی

در قیاس با شیر پروانه ای، شیر دروازه ای افت فشار کمتری ایجاد می کند اما سرعت عملکرد پایین تری دارد. نسبت به شیر کروی، در قطع و وصل عملکرد بهتری دارد اما برای تنظیم جریان مناسب نیست. در مقایسه با شیر کشویی، تنوع طراحی بیشتری ارائه می دهد و در فشارهای بالا قابل اتکاتر است.

استانداردها و الزامات طراحی شیرهای دروازه ای

استانداردهای API

استاندارد API 600 و API 602 از مهم ترین اسناد مرجع برای طراحی، تولید و آزمایش شیرهای دروازه ای فولادی هستند. این استانداردها الزامات دقیق در خصوص ضخامت بدنه، کیفیت نشیمنگاه و تست های نشتی را مشخص می کنند.

استانداردهای ASME

استاندارد ASME B16.34 مشخصات فنی مربوط به فشار، دما و ابعاد شیر را ارائه می دهد. رعایت این استاندارد در محیط های صنعتی الزامی است.

استانداردهای DIN و ISO

این استانداردها بیشتر در اروپا رایج هستند و به هماهنگی ابعادی، جنس مواد، نوع اتصالات و تست های کیفیت می پردازند. استفاده از آن ها منجر به افزایش قابلیت اطمینان سیستم می شود.

نکات مهم در انتخاب شیر دروازه ای

فشار و دمای کاری

انتخاب شیر باید بر اساس بیشترین فشار و دمایی که سیستم ممکن است تجربه کند صورت بگیرد. طراحی نامناسب در این بخش می تواند باعث شکست بدنه، نشت شدید یا حتی خطرات جدی شود.

جنس سیال و سازگاری با مواد

سیالات خورنده، اسیدی یا دارای ذرات جامد هرکدام نیازمند بدنه و نشیمنگاه خاص خود هستند. انتخاب صحیح جنس مواد، بالاترین اثر را بر عمر و عملکرد شیر دارد.

نوع اتصال (فلنجی، رزوه ای، جوشی)

نوع اتصال باید با فشار کاری و محیط سازگار باشد. اتصالات فلنجی برای خطوط بزرگ، رزوه ای برای فشارهای پایین و جوشی برای سیستم های حساس و بدون نشتی مناسب اند.
