تست اولتراسونیک برای بازرسی قطعات فولاد ضد زنگ

بازرسی های غیرمخرب، ستون پنهان ایمنی در صنایع پیشرفته به شمار می آیند؛ روش هایی که بدون کوچک ترین آسیب به قطعه، اسرار پنهان در عمق مواد را آشکار می کنند. فلسفه شکل گیری NDT بر پایه نظارتی بی وقفه است که می کوشد رشد عیوب را پیش از آن که به بحران تبدیل شوند مهار کند. این روش ها نه تنها ضامن کیفیت ساخت و تولیدند، بلکه در طول عمر بهره برداری نیز همچون چشمی بیدار سلامت سازه را زیر نظر دارند.

در دنیای امروز که سرعت رشد تکنولوژی مجال هیچ خطایی را باقی نمی گذارد، NDT به ابزار قدرت صنایع تبدیل شده است؛ صنعتی که در آن توقف تولید می تواند زیانی برابر با ماه ها تلاش به بار آورد.

در فرآیند انتخاب آلیاژ مناسب برای قطعات قابل بازرسی با UT، آگاهی از قیمت فولاد آلیاژی می تواند نقش مهمی در تصمیم گیری نهایی و بهینه سازی هزینه ها داشته باشد.

اهمیت تست های غیرمخرب در صنایع حساس

در صنایع حساسی همچون نفت و گاز، نیروگاه، هوافضا، پالایشگاه ها و تولید تجهیزات پزشکی، کوچک ترین عیب در بدنه یک مخزن، تیوب مبدل حرارتی یا قطعه توربین می تواند صحنه ساز حادثه ای بزرگ باشد. اینجا NDT تنها یک روش بازرسی نیست؛ بلکه بیمه نامه ای برای جان انسان هاست.

اهمیت این روش ها از آن جاست که اجازه می دهند عملیات کنترل کیفیت، بدون توقف خط تولید و بدون تخریب قطعه انجام گیرد. افزون بر این، NDT کمک می کند رفتار ماده در بلندمدت قابل پیش بینی باشد، زیرا عیوب را در همان مراحل اولیه رشد شناسایی می کند.

چرا فولاد ضد زنگ نیاز به روش های خاص بازرسی دارد؟

فولاد ضد زنگ به دلیل ساختار آستنیتی، دانه های درشت و ترکیبات آلیاژی ویژه اش، رفتاری متفاوت از فولادهای کربنی دارد. این تفاوت نه تنها در خواص مکانیکی، بلکه در نحوه انتشار امواج اولتراسونیک نیز نمایان می شود. در نتیجه، بازرسی آن نیازمند دیدگاهی دقیق تر و تجهیزاتی تخصصی تر است.

استنلس استیل به دلیل مقاومت بالا در برابر خوردگی و گرما، در محیط هایی استفاده می شود که کوچک ترین نقص می تواند عملکرد کلی سیستم را تحت تأثیر قرار دهد. به همین دلیل روش های دقیق، کم خطا و قابل اطمینان مانند UT اهمیت ویژه ای در بازرسی این خانواده از فولاد دارند.

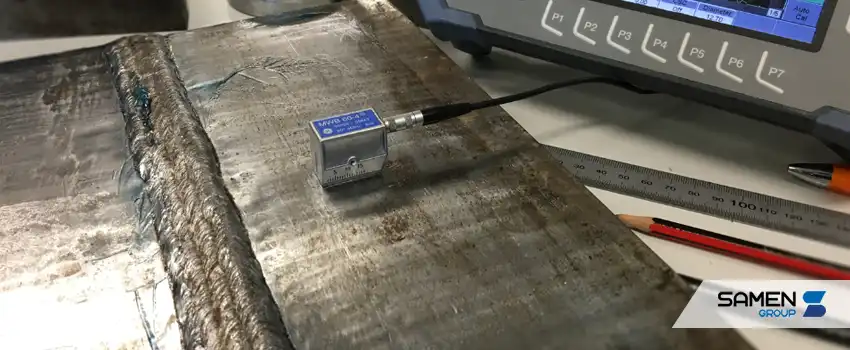

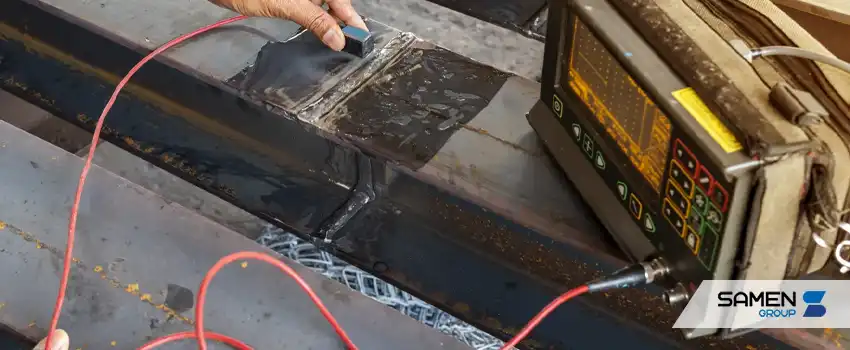

اصول کار تست اولتراسونیک برای بازرسی قطعات فولاد ضد زنگ

تست اولتراسونیک بر پایه ی انرژی موج صوتی در فرکانس های بالا شکل گرفته است؛ انرژی ای که از دل ماده عبور می کند تا صدای عیب را از میان هزاران بازتاب طبیعی بیرون بکشد.

مکانیزم تولید و دریافت امواج صوتی

در قلب UT، ترانسدیوسری قرار دارد که انرژی الکتریکی را به امواج مکانیکی تبدیل می کند. این امواج نامرئی، با فرکانسی فراتر از آستانه شنوایی انسان، به داخل ماده نفوذ می کنند. در مسیر خود با مرزهای ناپیوستگی—ترک ها، حفره ها یا جدایش ها—برخورد کرده و بخشی از انرژی شان بازتاب می شود.

ترانسدیوسر همان موج بازگشته را دریافت می کند و دستگاه UT آن را به سیگنال هایی قابل تحلیل تبدیل می سازد. این رقص رفت وبرگشت انرژی، اساس پیدایش هر نشانه ای است که روی اسکوپ ظاهر می شود.

نحوه انتشار امواج در فلزات مختلف

امواج اولتراسونیک در هر ماده ای به فراخور ساختار اتمی، چگالی، جهت مندی دانه ها و مدول الاستیسیته رفتار متفاوتی دارند. در فلزات یکنواخت، مسیر حرکت امواج مستقیم و افت انرژی کم است. اما در موادی با دانه بندی درشت یا ساختار آستنیتی، موج مجبور می شود میان مرزهای دانه ها منحرف شود یا انرژی خود را از دست بدهد.

این تفاوت ها سبب می شود سرعت صوت، زاویه شکست، شدت بازتاب و حتی قابلیت تفکیک امواج از ماده ای به ماده دیگر تغییر کند.

در صنایع حساس، هنگام طراحی و تولید مخازن و تجهیزات استنلس استیل، تغییرات قیمت ورق استیل بر انتخاب مواد اولیه و برنامه ریزی پروژه تأثیر مستقیم می گذارد.

تفاوت رفتار امواج UT در فولاد ضد زنگ نسبت به فولاد کربنی

فولادهای کربنی ساختاری یکنواخت و دانه هایی ریز دارند؛ از این رو امواج اولتراسونیک به سادگی در آنها حرکت می کنند. اما فولادهای ضد زنگ آستنیتی، ساختاری پیچیده تر با دانه های درشت تر دارند که باعث ایجاد پدیده هایی چون تضعیف شدید سیگنال، افزایش نویز و انحراف مسیر موج می شود.

این ویژگی ها باعث می شود UT در استنلس استیل نیازمند پروب های مخصوص، فرکانس های پایین تر و تحلیل گران باتجربه باشد.

روش های مختلف تست اولتراسونیک برای فولاد ضد زنگ

تکنیک Pulse-Echo

رایج ترین روش UT است. در این تکنیک، همان پروبی که موج را ارسال می کند، بازتاب آن را نیز دریافت می نماید. این روش برای کشف ترک ها و ناپیوستگی های کلیدی به ویژه در جوش های استنلس استیل کاربرد فراوان دارد.

تکنیک Through-Transmission

در این روش، یک پروب موج را ارسال می کند و پروب دیگری در سمت مقابل دریافت کننده است. مزیت این تکنیک مقاومت بیشتر در برابر نویزهای ساختاری است، اما توانایی آن در تشخیص موقعیت دقیق عیب نسبت به Pulse-Echo کمتر است.

روش Phased Array (PAUT)

PAUT تکنیکی پیشرفته است که امکان شکل دهی پرتو صوتی، اسکن چندزاویه ای و تصویرسازی دقیق از ساختار داخلی فولاد ضد زنگ را فراهم می کند. در مواجهه با ساختارهای آستنیتی، PAUT به دلیل توانایی بالای خود در غلبه بر تضعیف سیگنال، انتخابی ایده آل است.

روش Time of Flight Diffraction (TOFD)

TOFD مبتنی بر تشخیص امواج پراش یافته از نوک ترک هاست. این روش مستقل از جهت گیری عیب بوده و برای تعیین اندازه ترک در جوش های استنلس استیل بسیار دقیق عمل می کند.

چالش های تست اولتراسونیک در فولاد ضد زنگ

ساختار کریستالی و تأثیر آن بر تضعیف سیگنال

ساختار آستنیتی فولاد ضد زنگ دارای دانه هایی بزرگ و مرزبندی های متعدد است که سبب می شود موج اولتراسونیک هنگام عبور پی درپی پراکنده شود. همین پراکندگی، کیفیت سیگنال بازگشتی را کاهش می دهد و تفسیر نتایج را دشوار می سازد.

نویز ساختاری (Grain Noise)

نویز ساختاری، پژواک های ریز و ناخواسته ای است که توسط برخورد موج با مرز دانه ها ایجاد می شود. در فولاد ضد زنگ این نویز به اندازه ای بالا می رود که گاهی سیگنال اصلی در میان موج های مزاحم گم می شود. مهارت اپراتور و استفاده از تجهیزات مناسب نقش کلیدی در کنترل این چالش دارد.

انتخاب فرکانس مناسب برای کاهش تضعیف

در UT، فرکانس های بالا وضوح بیشتری دارند اما سریع تر تضعیف می شوند. برعکس، فرکانس های پایین تر نفوذ بیشتری دارند اما تفکیک پذیری شان کمتر است. هنگام بازرسی استنلس استیل، انتخاب فرکانس بهینه میان این دو ویژگی، کلید موفقیت فرایند است.

برای خطوط انتقال سیالات که نیازمند تست اولتراسونیک دقیق هستند، بررسی قیمت لوله استیل بخش مهمی از محاسبات اقتصادی و انتخاب متریال محسوب می شود.

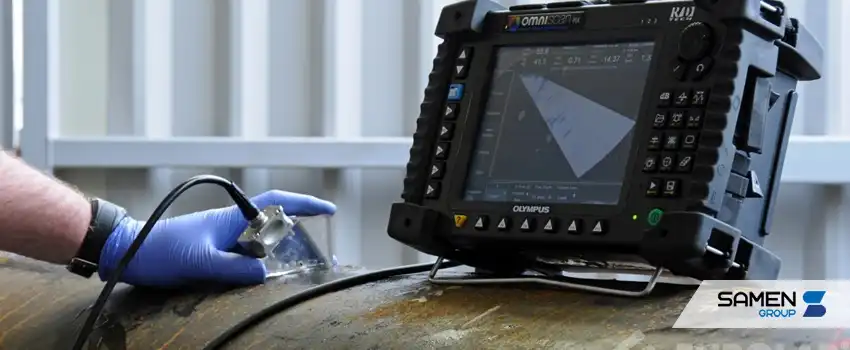

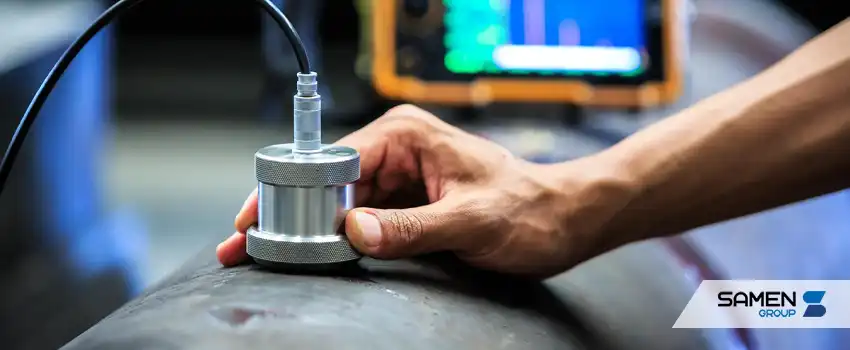

تجهیزات مورد استفاده در تست اولتراسونیک فولاد ضد زنگ

ترانسدیوسرهای مناسب برای مواد دانه درشت

پروب هایی با فرکانس پایین و کریستال های ویژه برای عبور از ساختار آستنیتی طراحی شده اند. این پروب ها توانایی بالایی در کاهش تضعیف و عبور موثر موج از مرزهای دانه ای دارند.

دستگاه های دیجیتال UT با قابلیت فیلترینگ پیشرفته

دستگاه های نسل جدید UT با فیلترهای دیجیتال، دامنه دینامیکی بالا و قابلیت حذف نویز، شرایط پیچیده فولاد ضد زنگ را بهتر مدیریت می کنند. این دستگاه ها می توانند سیگنال واقعی را از میان نویزهای ساختاری بیرون بکشند.

کوپلنت های مناسب برای سطوح مختلف

انتخاب کوپلنت مناسب تضمین کننده انتقال صحیح انرژی است. در سطوح خشن یا دمای بالا، از کوپلنت های ویژه ای استفاده می شود که پایداری بیشتری دارند و دچار تبخیر یا خشک شدن سریع نمی شوند.

مراحل انجام تست اولتراسونیک روی قطعات استنلس استیل

آماده سازی سطح قطعه

سطح باید عاری از آلودگی، زنگ زدگی یا ناهمواری های شدید باشد. صاف و هموار بودن سطح میزان کوپل مؤثر میان پروب و قطعه را افزایش می دهد.

انتخاب پروب و فرکانس مناسب

انتخاب پروب باید بر اساس ضخامت، نوع استنلس استیل و نوع عیوب احتمالی انجام گیرد. در فولادهای آستنیتی معمولا از فرکانس های پایین استفاده می شود.

تنظیم پارامترهای دستگاه (Gain، Range، Velocity)

پارامترهای دستگاه UT مانند شدت تقویت، محدوده پیمایش و سرعت امواج باید دقیقاً مطابق با جنس استنلس استیل و نوع بازرسی تنظیم شوند. هر انحراف کوچک می تواند منجر به خطای اندازه گیری شود.

تفسیر سیگنال ها و تشخیص عیوب

تفسیر سیگنال ها هنری است که در سایه تجربه و شناخت دقیق ماده شکل می گیرد. اپراتور باید توانایی تشخیص نویز ساختاری از بازتاب های واقعی عیب را داشته باشد.

در پروژه های ساخت سازه های صنعتی، شناخت عوامل مؤثر بر قیمت میلگرد استیل کمک می کند تا علاوه بر رعایت استانداردهای کیفیت، مدیریت هزینه نیز به صورت کارآمد انجام شود.

انواع عیوب قابل شناسایی در فولاد ضد زنگ با UT

ترک های سطحی و زیرسطحی

ترک ها از خطرناک ترین عیوب هستند و UT قادر است آنها را در اعماق مختلف با دقت بالا شناسایی کند.

تخلخل ها و حفره های داخلی

حفره ها معمولاً سیگنال های بازتابی ناهمگن ایجاد می کنند که UT می تواند آن ها را تشخیص دهد.

ناخالصی ها و جدایش های ساختاری

وجود سرباره، آخال یا جدایش دانه ای می تواند باعث ضعف موضعی در قطعه شود. UT ابزار مناسبی برای شناسایی این ناپیوستگی هاست.

عیوب ناشی از جوشکاری

از تخلخل و ترک تا lack of fusion، تمام این عیوب با UT و تکنیک های پیشرفته مثل TOFD قابل تشخیص اند.

مقایسه تست اولتراسونیک با سایر روش های NDT در فولاد ضد زنگ

UT در مقابل رادیوگرافی (RT)

RT توانایی تصویرسازی دقیق دارد اما در تشخیص ترک های ریز یا عیوب موازی با پرتو ضعیف است. UT در مقابل، توانایی بیشتری در تشخیص ترک ها دارد اما برای عیوب حجیم، RT همچنان مناسب است.

UT در مقابل جریان گردابی (ET)

ET برای بررسی سطحی و نیمه سطحی مناسب تر است و در لوله های نازک استنلس استیل عملکرد خوبی دارد. اما UT قابلیت نفوذ عمیق تری دارد و عیوب حجیم تر را بهتر شناسایی می کند.

مزایا و محدودیت های UT در بازرسی استنلس استیل

UT روشی سریع، ایمن و نسبتاً اقتصادی است که قابلیت تشخیص عیوب داخلی را فراهم می کند. اما محدودیت آن در مواد دانه درشت و ساختارهای آستنیتی، نیازمند تخصص بالاتر و تجهیزات خاص است.

استانداردها و کدهای مرتبط با تست اولتراسونیک فولاد ضد زنگ

استانداردهای ASME

ASME بخش های مختلفی را برای بازرسی UT ارائه می دهد که شامل معیارهای پذیرش، الزامات تکنیکی و روش انجام تست است.

استانداردهای ISO و EN

این استانداردها چارچوب های بین المللی برای بازرسی UT ارائه می کنند و دستورالعمل هایی کاربردی برای انواع مواد از جمله استنلس استیل دارند.

دستورالعمل های AWS برای جوشکاری استنلس استیل

AWS معیارهای دقیقی برای بازرسی جوش های استنلس استیل ارائه کرده که در پروژه های حساس، ملاک عمل بازرسان و مهندسان قرار می گیرد.
