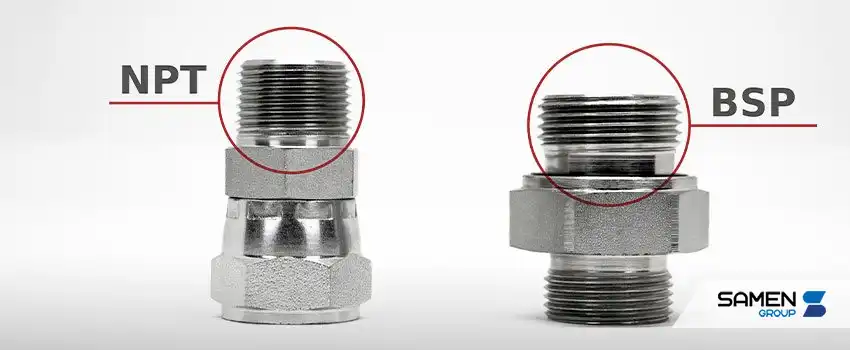

انواع رزوهNPT وBSP وG

رزوه ها در ظاهر خطوط مارپیچی ساده ای هستند، اما در حقیقت زبان مشترک اتصال در دنیای فلزات، لوله ها و ابزارهای صنعتی محسوب می شوند. هرگاه قرار باشد دو قطعه بدون جوشکاری و چسب به هم متصل شوند، نقش رزوه ها آغاز می شود. این شیارها نه تنها پیوند مکانیکی ایجاد می کنند، بلکه در بسیاری از کاربردها وظیفه آب بندی و جلوگیری از نشتی سیالات، گازها و روغن ها را نیز برعهده دارند.

در صنایع نفت و گاز، تأسیسات آب رسانی، هیدرولیک، پنوماتیک، سیستم های سرمایشی و گرمایشی، رزوه ها همچون مفاصلی حیاتی عمل می کنند. هر رزوه استاندارد، هندسه و ویژگی های خود را دارد و انتخاب صحیح آن می تواند تفاوت میان یک سیستم ایمن و یک اتصال پرخطر باشد.

در صنایع مختلف، انتخاب استاندارد صحیح رزوه در کنار توجه به قیمت فولاد آلیاژی می تواند تأثیر چشمگیری بر کیفیت و دوام اتصالات داشته باشد.

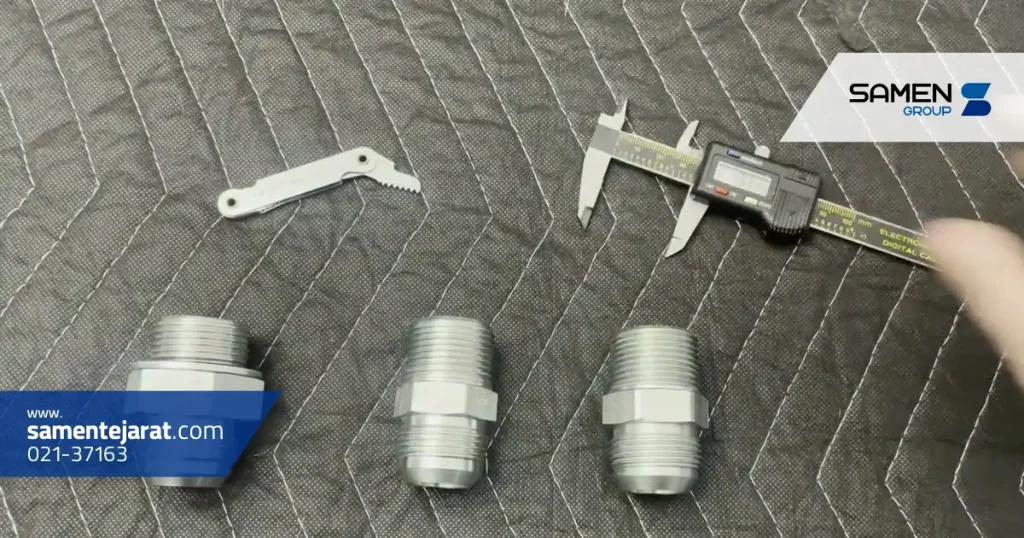

اهمیت استانداردسازی رزوه ها در صنعت

استانداردسازی رزوه ها پاسخی به نیاز صنعت برای هماهنگی، سازگاری و کیفیت بالای اتصالات است. بدون استانداردها، هر تولیدکننده رزوه ای متفاوت ایجاد می کرد و سیستم های صنعتی به آشفتگی کشیده می شدند. استانداردها، زبان مشترکی هستند که سازندگان و مصرف کنندگان را در سراسر جهان به هم متصل می کنند.

استانداردسازی باعث می شود قطعات تولید شده در کشورهای مختلف، با وجود تفاوت در روش ساخت و کیفیت مواد، همچنان قابلیت اتصال و آب بندی صحیح داشته باشند. این سازگاری از بروز نشتی، خرابی و حتی حوادث صنعتی می کاهد و افزایش بازدهی و امنیت سیستم ها را تضمین می کند.

رزوه NPT چیست؟

معرفی استاندارد NPT (National Pipe Thread)

رزوه NPT یکی از شناخته ترین رزوه های مخروطی مورد استفاده در آمریکای شمالی است. این استاندارد که ریشه در سیستم های صنعتی ایالات متحده دارد، بر پایه طراحی مخروطی شکل رزوه ها بنا شده است. به این معنا که قطر رزوه در طول مسیر کاهش می یابد و اتصال هر چه بیشتر سفت شود، آب بندی نیز قوی تر خواهد بود.

ویژگی ها و طراحی رزوه NPT

مهم ترین ویژگی رزوه NPT، مخروطی بودن آن است. این هندسه باعث می شود با پیچیده شدن دو قطعه، تماس رزوه ها افزایش یابد و فشار بین سطوح بالا رود. علاوه بر زاویه رزوه خاص، این استاندارد معمولاً نیازمند مواد آب بندی مانند نوار تفلون یا چسب های رزوه است تا عملکردی کامل و بدون نشتی داشته باشد.

رزوه NPT اغلب در خطوطی به کار می رود که تحمل فشار بالا و امکان آب بندی مکانیکی اهمیت بیشتری دارد. ساختار آن طوری طراحی شده تا حتی در شرایط ارتعاش، دما یا فشار متغیر نیز پایداری اتصال حفظ شود.

موارد استفاده متداول رزوه NPT

از آنجا که NPT در آمریکای شمالی استاندارد غالب است، اغلب در صنایع نفت و گاز، خطوط بخار، شبکه های هیدرولیک و سیستم های انتقال گاز طبیعی دیده می شود. اتصالات برنجی، فولادی و استنلس استیل زیادی بر پایه این استاندارد تولید می شوند و در بسیاری از تجهیزات صنعتی مانند کمپرسورها، پمپ ها، شیرآلات و ابزار دقیق کاربرد دارند.

مزایا و معایب رزوه NPT

رزوه NPT مزایایی همچون استحکام بالا، آب بندی قابل اعتماد و سادگی تولید دارد. اما از سوی دیگر به دلیل مخروطی بودن، باز و بسته کردن مکرر آن ممکن است به ساییدگی و کاهش کیفیت آب بندی منجر شود. همچنین برای نصب صحیح نیاز به مواد آب بندی دارد و سازگاری آن با سیستم های استاندارد اروپا محدود است.

رزوه BSP چیست؟

معرفی استاندارد BSP (British Standard Pipe)

استاندارد BSP که در اروپا، آسیا و بسیاری از کشورهای جهان رایج است، مجموعه ای از رزوه های لوله ای را تعریف می کند که شامل نسخه های موازی و مخروطی می شود. این استاندارد قدمتی طولانی دارد و هنوز هم در صنایع آب، هوا، گاز و سیستم های خانگی و صنعتی کاربرد گسترده دارد.

تفاوت BSPT و BSPP

BSP دو خانواده اصلی دارد:
BSPT که رزوه ای مخروطی است و اتصال را با فشار مکانیکی ایجاد می کند.
BSPP که رزوه ای موازی است و برای آب بندی نیاز به اورینگ یا واشر دارد.

تشخیص این دو نوع اهمیت ویژه ای دارد، زیرا اتصال اشتباه می تواند به نشتی یا شکست رزوه ها منجر شود.

نحوه تشخیص رزوه BSP در عمل

رزوه های BSP معمولاً زاویه مشخصی دارند و فاصله بین قله های رزوه با دقت رعایت می شود. برای تشخیص آن در کارگاه، معمولاً از گیج های مخصوص یا اندازه گیری زاویه و قطر استفاده می شود. رزوه موازی BSPP به صورت یکنواخت باقی می ماند، اما BSPT با پسروی جزئی همراه است که با چشم قابل مشاهده است.

کاربردهای صنعتی رایج BSP

BSP به دلیل انعطاف و سازگاری بالا در صنایع آب رسانی، شوفاژ، صنایع غذایی، سیستم های پنوماتیک، ابزارآلات خانگی و تجهیزات تولیدی حضور گسترده دارد. بسیاری از شیرآلات و اتصالات خانگی نیز با این استاندارد ساخته می شوند.

مزایا و محدودیت های BSP

BSP با وجود سازگاری جهانی و کیفیت مناسب آب بندی، در فشارهای بسیار بالا تحت تأثیر قرار می گیرد و نیازمند واشر و اورینگ است. همچنین انطباق دقیق آن با استانداردهای آمریکایی در همه موارد امکان پذیر نیست.

رزوه G چیست؟

تعریف رزوه G به عنوان رزوه موازی (Parallel Thread)

رزوه G در حقیقت نوعی رزوه موازی بر پایه استانداردهای BSPP است. این رزوه حالت مخروطی ندارد و قطر آن ثابت می ماند. به همین دلیل، وظیفه آب بندی به جای رزوه ها بر عهده اورینگ یا واشر مخصوص است. این نوع رزوه برای اتصالاتی که تکرار باز و بسته شدن دارند بسیار مناسب است.

تفاوت رزوه G با BSP و NPT

رزوه G برخلاف NPT مخروطی نیست و به صورت موازی طراحی می شود. در مقایسه با BSP، رزوه G زیرمجموعه ای از رزوه های موازی محسوب می شود اما ویژگی های دقیق تری را دارد که در اتصالات حساس تر مانند ابزار دقیق و شیرهای کنترل استفاده می شود.

استانداردهای مربوط به رزوه G

رزوه G بر اساس استاندارد ISO 228 تعریف می شود. این استاندارد مشخصات دقیق ابعاد، گام رزوه، زاویه و شرایط آب بندی را تعیین می کند. به همین دلیل اتصال با رزوه G دقت بالا و کیفیت مناسبی دارد.

موارد استفاده از رزوه G در صنعت

در صنایع آب، هوا و به خصوص تجهیزات اندازه گیری و سنسورها، رزوه G گزینه ای مطمئن و رایج است. به دلیل موازی بودن، در اتصالاتی که نیاز به نگهداری مداوم دارند نیز کارایی بالایی از خود نشان می دهد.

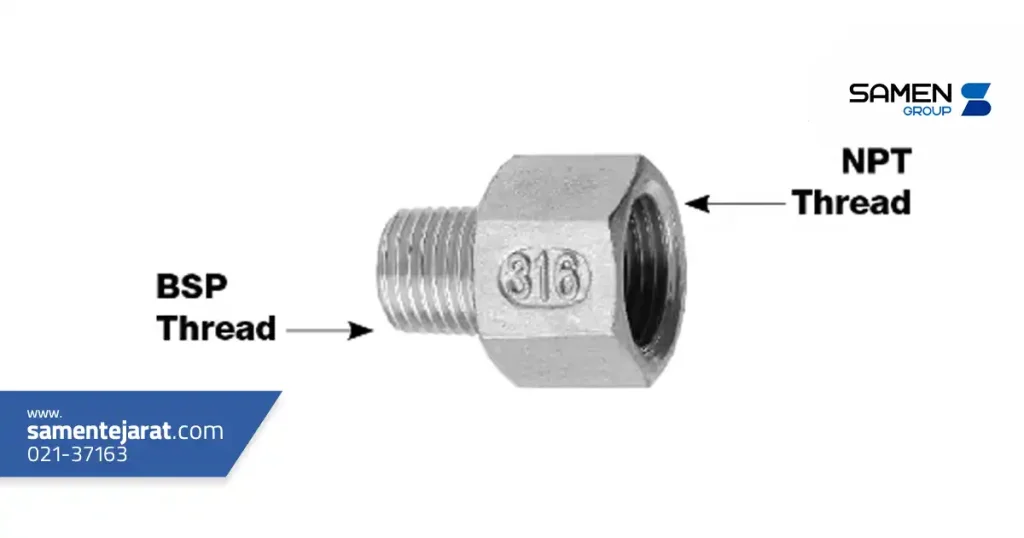

مقایسه بین رزوه NPT و BSP و G

تفاوت در زاویه رزوه ها

زاویه رزوه یکی از عوامل تشخیص محسوب می شود. نِپتی زاویه ای نزدیک به استاندارد آمریکایی دارد، در حالی که BSP زاویه متفاوتی را دنبال می کند. رزوه G نیز بر پایه نسخه موازی این زاویه است و جزئیات دقیقی بر اساس استانداردهای ISO دارد.

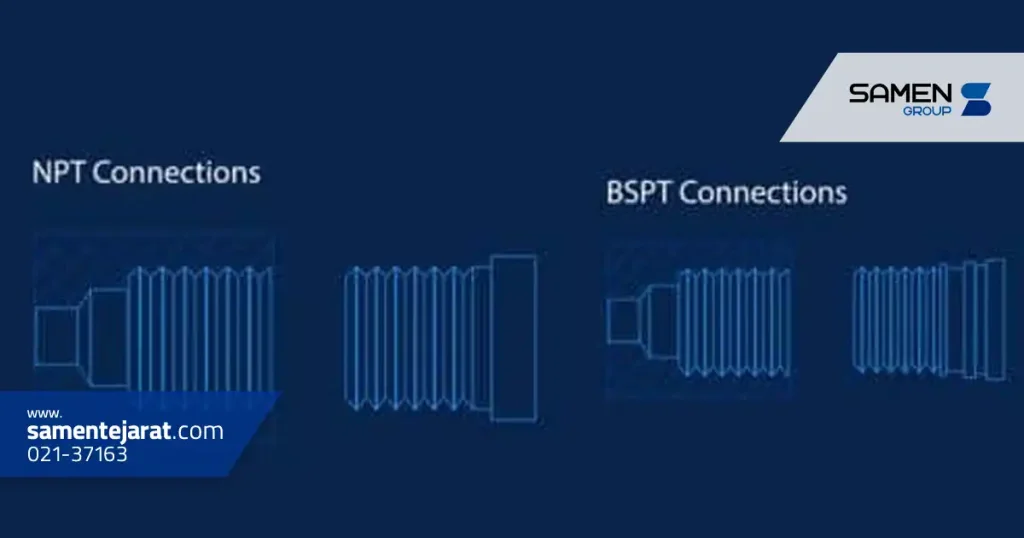

تفاوت در نوع رزوه (مخروطی یا موازی)

NPT کاملاً مخروطی است. BSP بسته به نوع مدل می تواند موازی یا مخروطی باشد، و G به طور کامل در دسته رزوه های موازی قرار می گیرد. این تفاوت باعث می شود کاربرد و نحوه آب بندی آن ها کاملاً از یکدیگر متمایز شود.

مقایسه در کارایی و آب بندی

NPT از فشار بین سطوح برای آب بندی استفاده می کند و در فشارهای بالا قابل اعتماد است. BSP بسته به نوع اتصال از رزوه یا اورینگ برای آب بندی بهره می برد. رزوه G نیز همواره نیازمند اورینگ است و در سیستم هایی که باز و بسته شدن زیاد دارند عملکرد بهتری دارد.

نکات مهم در انتخاب نوع رزوه برای کاربردهای مختلف

انتخاب رزوه مناسب شکل تصمیمی ظاهراً ساده اما با اهمیت بسیار زیاد است. باید فشار کاری، نوع سیال، میزان ارتعاش، دمای محیط، نوع اتصال، سازگاری با استانداردهای محل پروژه و حتی تجربه و امکان تعمیر در آینده را در نظر گرفت. انتخاب اشتباه می تواند به نشتی، خوردگی یا خرابی پرهزینه منجر شود.

نحوه تشخیص نوع رزوه در عمل

ابزارهای اندازه گیری رزوه

تشخیص نوع رزوه بدون ابزار دقیق، کاری دشوار و گاهی گمراه کننده است. گیج رزوه، کولیس دقیق و ابزار سنجش زاویه از مهم ترین وسایل مورد استفاده هستند. با کمک این ابزارها می توان قطر، گام و زاویه رزوه را اندازه گرفت و نوع استاندارد را مشخص کرد.

روش های عملی برای شناسایی نوع رزوه

در کارگاه ها معمولاً از تطبیق رزوه با گیج ها یا اتصال نمونه های شناخته شده استفاده می شود. مشاهده مخروطی بودن، سنجش نحوه جفت شدن، بررسی اختلاف زاویه و مشاهده نیاز به اورینگ یا عدم نیاز به آن نیز از روش های تشخیصی رایج هستند. مهارت و تجربه نیز نقش مهمی در این فرآیند دارد.
