تفاوت لوله SAW و ERW چیست؟

در صنعت فولاد و ساخت وساز، لوله های فولادی نقشی حیاتی در انتقال سیالات، گازها و مواد شیمیایی دارند. دو نوع متداول از این لوله ها که در پروژه های بزرگ صنعتی و زیرساختی کاربرد گسترده ای دارند، لوله های SAW و ERW هستند. شناخت تفاوت این دو نوع لوله نه تنها برای مهندسان و متخصصان، بلکه برای خریداران صنعتی نیز اهمیت زیادی دارد، زیرا انتخاب درست نوع لوله می تواند بر هزینه، دوام، و عملکرد سیستم تأثیر مستقیم بگذارد.

معرفی کلی لوله های فولادی جوشی

لوله های جوشی (Welded Pipes) از ورق های فولادی ساخته می شوند که پس از خم شدن به شکل استوانه، درز میان دو لبه آن ها با روش های مختلف جوشکاری بسته می شود. این نوع لوله ها به دلیل هزینه تولید کمتر و تنوع ابعادی بالا، در صنایع نفت، گاز، آب رسانی، سازه های فلزی و سیستم های صنعتی بسیار پرکاربرد هستند. لوله های جوشی امکان تولید در قطرهای بزرگ تر نسبت به لوله های بدون درز را دارند، و این ویژگی آن ها را به گزینه ای ایده آل برای انتقال حجم بالای سیال در فشارهای متوسط تبدیل کرده است.

تفاوت لوله های جوشی و بدون درز (Seamless)

لوله های بدون درز از شمش فولادی ساخته می شوند که در طی فرایند نورد و کشش به شکل لوله درمی آیند. از آن جایی که هیچ خط جوشی در ساختارشان وجود ندارد، مقاومت مکانیکی بالاتری دارند و برای فشارهای بالا و شرایط کاری سخت مناسب ترند. در مقابل، لوله های جوشی اقتصادی تر بوده و قابلیت تولید در ابعاد متنوع تری را دارند. بنابراین انتخاب میان این دو، به نیاز پروژه و شرایط کاری بستگی دارد؛ نه صرفاً برتری یکی بر دیگری.

در انتخاب میان لوله های SAW و ERW، آگاهی از قیمت فولاد آلیاژی می تواند نقش تعیین کننده ای در برآورد هزینه های نهایی پروژه ایفا کند.

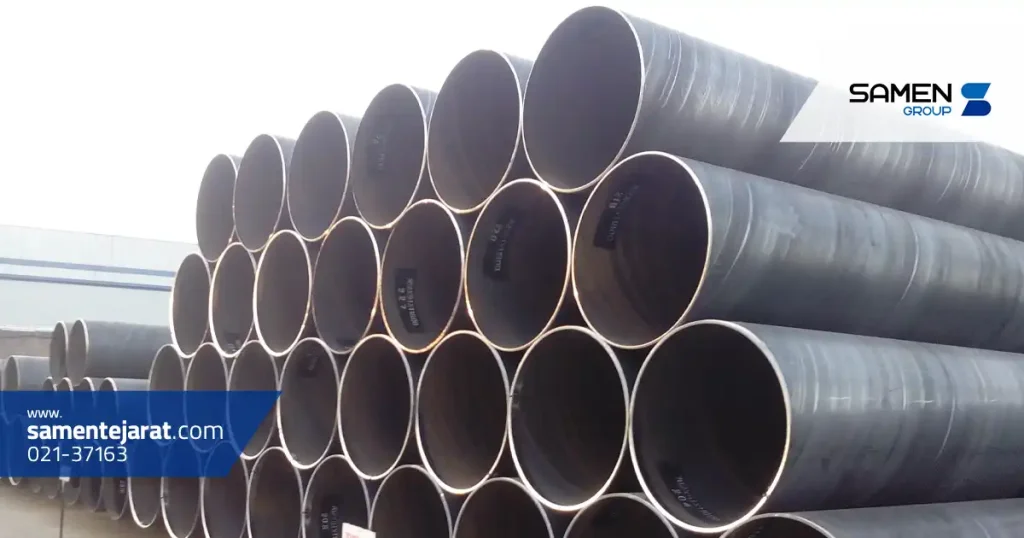

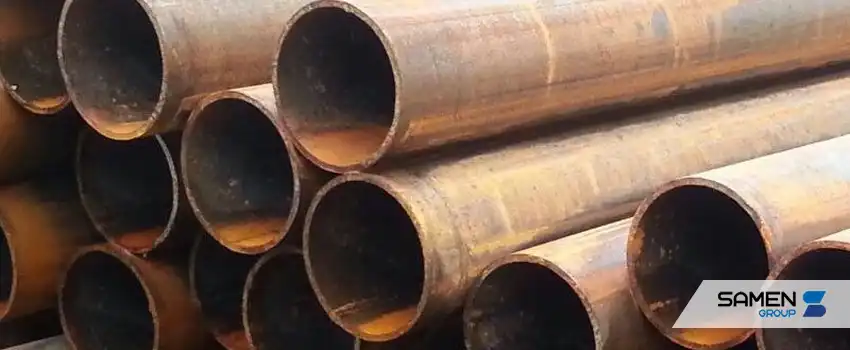

تفاوت های کلیدی بین لوله SAW و ERW

تفاوت در روش تولید

در لوله ERW، اتصال از طریق حرارت الکتریکی و بدون افزودن فلز پرکننده ایجاد می شود، در حالی که در SAW از قوس الکتریکی و پودر محافظ برای ایجاد جوش عمیق و مقاوم استفاده می گردد. این تفاوت باعث می شود SAW برای قطرهای بزرگ تر و فشارهای بالاتر مناسب تر باشد.

تفاوت در استحکام و ضخامت

لوله های SAW معمولاً ضخامت بیشتری دارند و مقاومت مکانیکی بالاتری ارائه می دهند. در مقابل، لوله های ERW سبک تر و برای کاربردهای کم فشار یا متوسط طراحی شده اند. از این رو، انتخاب هرکدام باید با توجه به فشار کاری و شرایط محیطی انجام گیرد.

تفاوت در کاربرد صنعتی

لوله های ERW بیشتر در پروژه های ساختمانی، صنعتی سبک و خطوط انتقال کوتاه مدت مورد استفاده قرار می گیرند. اما لوله های SAW در صنایع نفت و گاز، سازه های دریایی، خطوط انتقال بین قاره ای و پروژه های زیرزمینی سنگین کاربرد دارند.

تفاوت در قیمت و صرفه اقتصادی

به طور کلی، لوله های ERW اقتصادی تر و تولید آن ها سریع تر است. لوله های SAW گرچه گران تر هستند، اما در پروژه هایی که کیفیت و دوام اهمیت بالایی دارد، هزینه ی بیشتر آن ها کاملاً توجیه پذیر است.

نوسانات بازار جهانی فلزات مستقیماً بر قیمت استیل اثر می گذارد و این موضوع در تهیه ی لوله های صنعتی و تجهیزات مرتبط بسیار حائز اهمیت است.

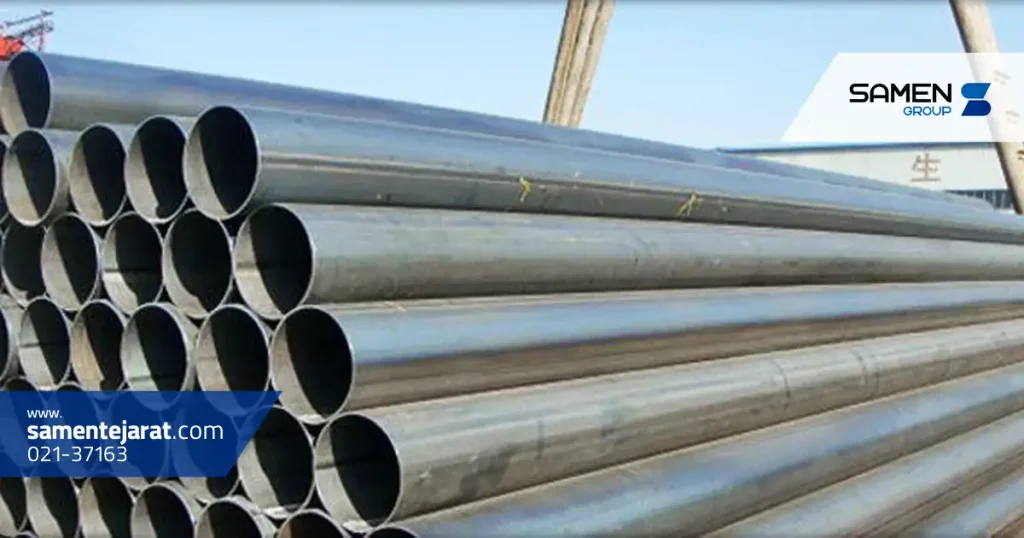

آشنایی با لوله ERW

تعریف و نحوه تولید لوله ERW

لوله ERW با استفاده از فرایند جوشکاری مقاومتی الکتریکی تولید می شود. در این روش، دو لبه ورق فولادی با عبور جریان الکتریکی گرم می شوند تا به نقطه ذوب برسند، سپس تحت فشار به یکدیگر متصل می شوند. نتیجه این فرآیند، جوشی همگن، یکنواخت و بدون نیاز به افزودن فلز پرکننده است. این روش تولید، سرعت بالا و دقت زیادی دارد و معمولاً برای قطرهای کوچک تا متوسط استفاده می شود.

مزایا و معایب لوله های ERW

مزیت اصلی لوله های ERW در دقت ابعادی بالا، سطح داخلی صاف و کنترل کیفی دقیق در خط تولید است. همچنین، جوش این لوله ها در امتداد طولی قرار دارد که امکان بازرسی آسان تر و تضمین یکنواختی کیفیت را فراهم می کند.
در مقابل، محدودیت فشار کاری یکی از نقاط ضعف آن است. لوله های ERW معمولاً برای فشارهای بسیار بالا مناسب نیستند، چرا که جوش مقاومتی در مقایسه با جوش قوسی غوطه ور عمق نفوذ کمتری دارد.

کاربردهای متداول لوله ERW در صنایع مختلف

لوله های ERW در صنایع مختلفی به کار می روند: از خطوط انتقال آب شهری و سیستم های فاضلاب گرفته تا سازه های فولادی، تجهیزات کشاورزی و حتی خودروسازی. در صنعت نفت و گاز نیز از این لوله ها برای خطوط انتقال با فشار متوسط و طول کوتاه تر استفاده می شود.

هنگام بررسی مواد اولیه برای ساخت لوله های جوشی، اطلاع از قیمت ورق استیل کمک می کند تا تصمیم اقتصادی تری برای تولید یا خرید اتخاذ شود.

آشنایی با لوله SAW

فرایند تولید لوله SAW

در فرایند SAW، جوشکاری با استفاده از قوس الکتریکی انجام می شود که در زیر لایه ای از پودر فلاکس (Flux) قرار دارد. این لایه موجب محافظت از ناحیه جوش در برابر اکسیداسیون و آلودگی می شود و در عین حال باعث عمق نفوذ بالای جوش می گردد. نتیجه، یک جوش تمیز، قوی و مقاوم در برابر ترک و تنش های حرارتی است. این لوله ها معمولاً در قطرهای بالا و برای مصارف سنگین تولید می شوند.

انواع لوله های SAW (LSAW و HSAW)

لوله های SAW به دو نوع اصلی تقسیم می شوند:

• LSAW (Longitudinal SAW): دارای جوش طولی هستند و از ورق فولادی مستطیلی شکل ساخته می شوند. این نوع برای کاربردهایی با نیاز به دقت بالا و فشار زیاد، مانند خطوط انتقال نفت خام، مناسب است.
• HSAW (Helical SAW): در این نوع، ورق فولادی به صورت مارپیچی پیچیده و جوش داده می شود. این ساختار موجب افزایش مقاومت در برابر فشارهای خارجی و انعطاف پذیری در تولید قطرهای مختلف می شود.

مزایا و معایب لوله های SAW

لوله های SAW از نظر استحکام و ضخامت در رده بالاتری نسبت به ERW قرار دارند. جوش عمیق تر، مقاومت در برابر ترک خوردگی و قابلیت اطمینان بالا از مزایای مهم آن هاست. با این حال، وزن بیشتر و هزینه تولید بالاتر، از محدودیت های اصلی این نوع لوله ها محسوب می شود.

موارد استفاده در پروژه های نفت، گاز و پتروشیمی

در صنایع نفت، گاز و پتروشیمی، لوله های SAW به ویژه نوع LSAW، گزینه ای ایده آل برای خطوط انتقال با قطر زیاد و فشار بالا هستند. در پروژه های زیرزمینی و دریایی، پایداری مکانیکی و مقاومت در برابر خوردگی از اهمیت بالایی برخوردار است؛ ویژگی هایی که لوله های SAW به خوبی ارائه می دهند.

در پروژه های ساختمانی و خطوط انتقال، مقایسه ی قیمت لوله استیل با سایر انواع لوله ها، دید دقیقی نسبت به صرفه جویی در هزینه و دوام سازه ایجاد می کند.

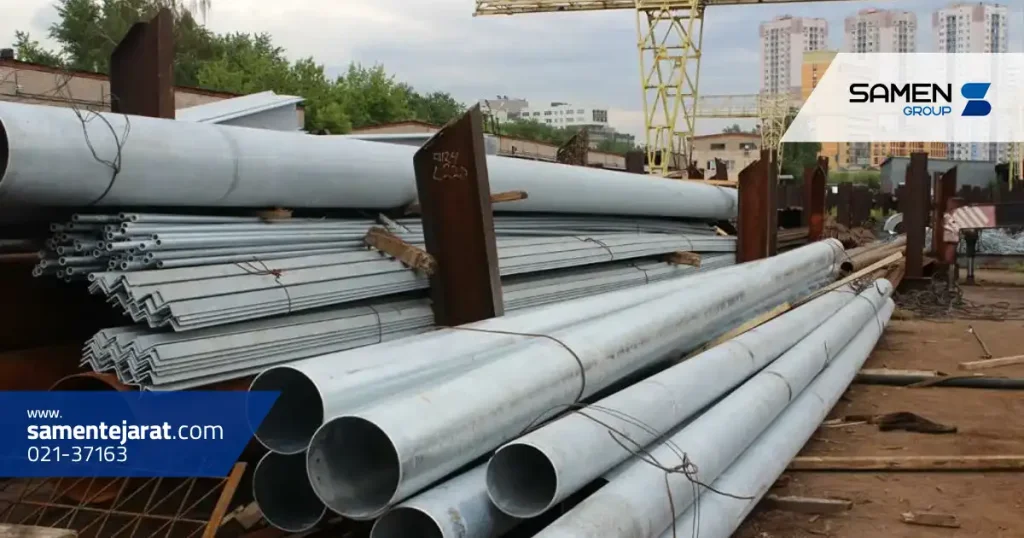

مزایا و محدودیت های لوله SAW و ERW

چه زمانی از لوله ERW استفاده کنیم؟

اگر پروژه شما نیاز به لوله هایی با دقت بالا، وزن کمتر و هزینه اقتصادی دارد، ERW انتخابی مناسب است. این نوع لوله ها در شرایطی که فشار کاری متوسط و محیط نسبتاً ایمن باشد، بهترین عملکرد را دارند.

چه زمانی لوله SAW گزینه بهتری است؟

در پروژه های حساس و سنگین، جایی که ایمنی، دوام و مقاومت در برابر فشارهای بالا اهمیت دارد، استفاده از SAW توصیه می شود. خطوط لوله نفت و گاز، نیروگاه ها و پروژه های صنعتی بزرگ، معمولاً به این نوع لوله نیاز دارند.

یکی از شاخص های مهم در تعیین هزینه های ساخت و ساز فلزی، تغییرات مداوم قیمت میلگرد استیل است که مستقیماً بر بودجه  پروژه تأثیر می گذارد.
