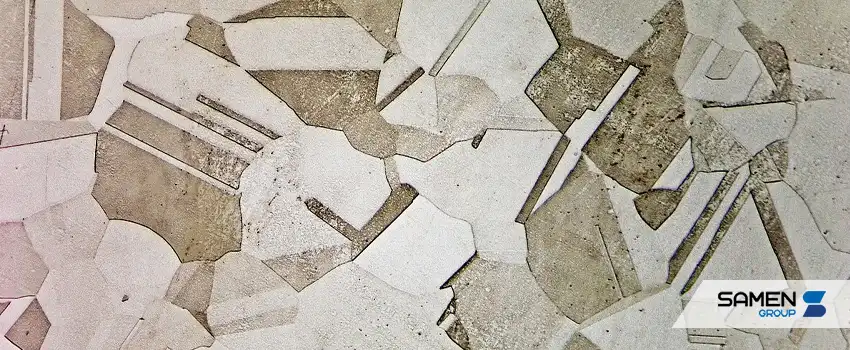

ریزساختار استیل و تأثیر آن بر ویژگی های مکانیکی

وقتی از استیل صحبت می کنیم، اغلب ذهنمان به سمت استحکام، ضدزنگ بودن یا استفاده اش در سازه ها و قطعات صنعتی می رود. اما پشت این رفتارهای مکانیکی، جهانی پنهان در مقیاس میکروسکوپی وجود دارد؛ جهانی که با نام «ریزساختار» شناخته می شود.

ریزساختار، در واقع نقشه درونی فلز است؛ چیدمان فازها، اندازه دانه ها، نوع مرزدانه ها، حضور رسوبات و کاربیدها و حتی مقدار عیوب بلوری. مهندس مواد اگر این نقشه را نشناسد، نمی تواند رفتار استیل را پیش بینی یا کنترل کند.

در طراحی یک قطعه استیلی، فقط دانستن درصد کربن یا نوع آلیاژ کافی نیست. این که همان استیل در چه شرایط حرارتی شکل گرفته، چه تاریخچه ای از نورد، جوشکاری، کوئنچ یا تمپر پشت سر گذاشته و اکنون چه ریزساختاری دارد، تعیین کننده نهایی خواص مکانیکی آن است؛ از سختی و استحکام گرفته تا چقرمگی و رفتار شکست.

ریزساختار استیل و نوع فازهای تشکیل شده در آن می تواند به طور مستقیم بر قیمت روز فولاد آلیاژی تأثیر بگذارد، زیرا هرچه عملیات حرارتی و کنترل ساختار پیچیده تر باشد، ارزش محصول افزایش می یابد.

معرفی ریزساختار استیل

فریت، پرلیت، مارتنزیت، آستنیت – مروری بر فازها

استیل، اگرچه در ظاهر یک فلز واحد به نظر می رسد، اما درون خود می تواند فازهای بلوری متفاوتی داشته باشد که هر کدام رفتار مکانیکی خاصی ایجاد می کنند. مهم ترین فازهای استیل عبارت اند از:

فریت (Ferrite)
فریت فازی با ساختار بلوری مکعب مرکز بدنه است. این فاز نرم، نسبتاً چقرمه و دارای قابلیت شکل پذیری بالاست. حلالیت کربن در فریت بسیار کم است؛ به همین دلیل، استیل های کم کربن در دمای محیط عمدتاً ریزساختاری فریتی دارند و برای کاربردهایی که انعطاف پذیری و شکل دهی سرد مهم است، مناسب اند.

پرلیت (Pearlite)
پرلیت مخلوطی لایه ای از فریت و سمنتیت است که در نتیجه سرد شدن آستنیت در محدوده دمایی مشخص تشکیل می شود. پرلیت، نسبت به فریت، سخت تر و مقاوم تر است اما از انعطاف پذیری کمتری برخوردار است. نسبت فریت به پرلیت و فاصله لایه های پرلیتی تأثیر زیادی بر استحکام و سختی استیل دارند.

آستنیت (Austenite)
آستنیت فازی با ساختار مکعب مرکز پر است و در دماهای بالا پایدار است. در برخی استیل های زنگ نزن آستنیتی به کمک عناصر آلیاژی مانند نیکل، آستنیت در دمای محیط نیز پایدار می ماند. آستنیت قابلیت حل کردن کربن بیشتری دارد و این موضوع زمینه را برای تشکیل مارتنزیت در کوئنچ فراهم می کند.

مارتنزیت (Martensite)
مارتنزیت فازی فوق اشباع از کربن با ساختار بلوری اعوجاج یافته است که در اثر سرد کردن سریع آستنیت به وجود می آید. این فاز بسیار سخت و ترد است. در بسیاری از عملیات حرارتی، استیل ابتدا مارتنزیتی می شود و سپس با تمپر کردن، بخشی از این سختی افراطی به چقرمگی تبدیل می شود.

ترکیب و نسبت این فازها در ریزساختار، مانند تنظیم یک ترکیب موسیقایی است: با تغییر ترکیب، رفتار مکانیکی به شکل محسوسی تغییر می کند.

تأثیر ترکیب شیمیایی بر ریزساختار

ترکیب شیمیایی استیل، زبان پنهان ریزساختار است. هر عنصر آلیاژی پیام خاصی برای ریزساختار دارد:

• کربن، مهم ترین عنصر در کنترل سختی، استحکام و قابلیت تشکیل مارتنزیت است. افزایش کربن، حلالیت در آستنیت را بالا برده و زمینه را برای تشکیل مارتنزیت سخت تر فراهم می کند، اما از انعطاف پذیری و چقرمگی می کاهد.
• منگنز، کروم، مولیبدن و نیکل، با تغییر دمای های بحرانی و سینتیک تحولات فازی، کنترل بیشتری بر ریزساختار می دهند. برای مثال، کروم علاوه بر افزایش سختی و مقاومت به سایش، در استیل های زنگ نزن نقشی کلیدی در تشکیل لایه های محافظ اکسیدی دارد.
• سیلیسیم و آلومینیوم در استحکام دهی محلولی مشارکت دارند و همچنین بر رفتار اکسیداسیون و شکل گیری رسوبات تأثیر می گذارند.

در عمل، مهندس مواد با تنظیم ترکیب شیمیایی، مسیر تحولات ریزساختاری را طراحی می کند؛ یعنی تعیین می کند که چه فازهایی، با چه نسبتی و در چه ابعادی در استیل شکل بگیرند.

نقش دمای عملیات حرارتی در شکل گیری ریزساختار

دمای عملیات حرارتی، زمان نگه داری و سرعت سرد شدن، سه پارامتر اصلی در شکل گیری ریزساختار هستند.

• در دمای های بالاتر از دمای آستنیته، ساختار به آستنیت تبدیل می شود. مدت زمان نگه داری در این دما، یکنواختی آستنیت و حل شدن کاربیدها را تعیین می کند.
• در مسیر سرد شدن، بسته به سرعت سرد شدن، آستنیت می تواند به فریت و پرلیت، بینیت یا مارتنزیت تبدیل شود.
• سرد شدن آرام، فرصت کافی برای تشکیل فریت و پرلیت می دهد و ریزساختاری نرم تر و چقرمه تر ایجاد می کند.
• سرد شدن سریع، آستنیت را در تله مارتنزیتی می اندازد و استیلی بسیار سخت، اما ترد پدید می آورد.

عملیات تمپرینگ پس از کوئنچ، مارتنزیت را تعدیل می کند؛ کاربیدهای ریز تشکیل می شوند، تنش های درونی کاهش می یابند و تعادل بهتری بین سختی و چقرمگی حاصل می شود.

درک رفتار آستنیت و مارتنزیت در استیل های زنگ نزن به کارشناسان کمک می کند تا دلیل تفاوت در قیمت ورق استنلس استیل امروز را با توجه به کیفیت ریزساختار و مقاومت خوردگی توضیح دهند.

تکنیک های بررسی و آنالیز ریزساختار استیل

میکروسکوپ نوری و الکترونی (SEM, TEM)

برای دیدن این دنیای پنهان، چشم انسان کافی نیست.

میکروسکوپ نوری
میکروسکوپ نوری، ساده ترین و در عین حال پرکاربردترین ابزار برای بررسی ریزساختار استیل است. با بزرگنمایی های محدود، می توان:

• اندازه دانه ها
• نحوه توزیع فازهایی مثل فریت و پرلیت
• مرزدانه ها
• برخی عیوب ماکروسکوپی و میکروسکوپی

را مشاهده کرد.

SEM (میکروسکوپ الکترونی روبشی)
SEM امکان مشاهده سطح با بزرگنمایی بسیار بیشتر و عمق میدان بالاتر را می دهد. در استیل ها، SEM برای موارد زیر بسیار ارزشمند است:

• بررسی مورفولوژی مارتنزیت، پرلیت و رسوبات
• مشاهده سطح شکست و تحلیل نوع شکست (شکننده، نرم، ترد بین دانه ای و غیره)
• مطالعه توزیع کاربیدها و فازهای ثانویه

TEM (میکروسکوپ الکترونی عبوری)
TEM، لایه های بسیار نازک از نمونه را بررسی می کند و به عمق جهان عیوب بلوری، نابجایی ها، رسوبات بسیار ریز و ساختارهای نانومتری نفوذ می کند. این ابزار برای درک مکانیزم های دقیق استحکام دهی و تغییر شکل فوق العاده مفید است، هرچند استفاده از آن نیازمند آماده سازی بسیار دقیق نمونه است.

آنالیز فازی با XRD و EDS

تصویر فقط نیمی از ماجراست؛ نیم دیگر، ترکیب و فازهای موجود است.

XRD (پراش پرتو ایکس)
XRD با اندازه گیری الگوی پراش پرتو ایکس، اطلاعاتی درباره:

• نوع فازهای موجود (فریت، آستنیت، مارتنزیت، کاربیدها و غیره)
• تنش های باقیمانده درون شبکه بلوری
• پارامتر شبکه و میزان اعوجاج بلور

ارائه می دهد. این روش برای تشخیص حضور یا عدم حضور آستنیت باقیمانده پس از کوئنچ نیز کاربرد مهمی دارد.

EDS (آنالیز پراکندگی انرژی در SEM)
EDS معمولاً همراه با SEM استفاده می شود و امکان آنالیز عنصری نقطه ای یا ناحیه ای را فراهم می کند. در استیل ها، با EDS می توان:

• غنی شدن موضعی عناصر آلیاژی
• شناسایی رسوبات غنی از کروم، مولیبدن، وانادیوم و غیره
• بررسی پدیده هایی مانند حساس شدن (sensitization) در استیل های زنگ نزن

را ارزیابی کرد. ترکیب داده های تصویری SEM با طیف های EDS، تصویر کاملی از ریزساختار و ترکیب به دست می دهد.

آماده سازی نمونه ها و روش های اچ (Etching)

قبل از هر مشاهده ای، باید سطح نمونه را آماده کرد.

فرآیند آماده سازی معمولاً شامل برش، سنباده کاری مرحله ای، پولیش مکانیکی و در صورت نیاز پولیش نهایی است. سطح باید آینه ای و عاری از خش باشد تا ریزساختار واقعی آشکار شود.

پس از پولیش، نمونه با محلول های اچ مناسب، بسته به نوع استیل و فازهای مورد نظر، اچ می شود. اچ، مرزدانه ها و اختلاف فازها را برجسته می کند تا زیر میکروسکوپ قابل تشخیص شوند.

انتخاب محلول اچ، زمان اچ و روش اعمال آن، نیازمند تجربه است؛ اچ بیش از حد می تواند جزئیات را از بین ببرد و اچ ناکافی، ریزساختار را پنهان نگه می دارد.

نوع عملیات حرارتی و میزان سختی پذیری فولاد، از عوامل تعیین کننده در قیمت میلگرد استیل امروز است؛ زیرا ریزساختار مناسب، دوام و استحکام محصول را تضمین می کند.

ارتباط ریزساختار استیل با خواص مکانیکی

سختی (Hardness) و ریزساختار

سختی، یکی از مستقیم ترین خواص مرتبط با ریزساختار است.

• حضور مارتنزیت، سختی را به شدت افزایش می دهد، زیرا این فاز فوق اشباع و پرتنش است.
• کاهش اندازه دانه، طبق رابطه هال-پچ، منجر به افزایش سختی و استحکام می شود؛ مرزدانه های بیشتر، حرکت نابجایی ها را محدود می کنند.
• وجود پرلیت ریز و یکنواخت، سختی را نسبت به فریت خالص بالا می برد. پرلیت با فواصل لایه ای کوچک تر، سخت تر و مقاوم تر است.

افزایش سختی معمولاً با کاهش شکل پذیری همراه است؛ بنابراین مهندس مواد باید با توجه به کاربرد، تعادل مناسبی بین این دو ایجاد کند.

استحکام کششی و تسلیم

استحکام کششی و تسلیم نیز شدیداً تحت تأثیر ریزساختار هستند.

• ریزساختارهای ریزدانه، به دلیل وجود مرزدانه های بیشتر، استحکام تسلیم بالاتری دارند.
• فازهای سخت تر مانند مارتنزیت و بینیت، استحکام کششی را افزایش می دهند.
• محلول جامد عناصر آلیاژی در فریت یا آستنیت، باعث استحکام دهی محلولی می شود.

اما استحکام بالا اگر با کاهش چقرمگی همراه شود، قطعه را مستعد شکست ناگهانی می کند؛ به ویژه در کاربردهای دمای پایین یا تحت بارگذاری ضربه ای.

چقرمگی، انعطاف پذیری و رفتار شکست

چقرمگی، توانایی جذب انرژی قبل از شکست است. ریزساختار ترد و مارتنزیتی اگر تمپر نشده باشد، چقرمگی کمی دارد و شکست شکننده ایجاد می کند.

• ریزساختارهای فریتی-پرلیتی نرم تر و چقرمه ترند و در بسیاری از کاربردهای سازه ای مورد استفاده قرار می گیرند.
• تمپر کردن مارتنزیت، با ایجاد کاربیدهای ریز و کاهش تنش های درونی، چقرمگی را افزایش می دهد و رفتار شکست را از شکننده به نرم تر تغییر می دهد.
• وجود رسوبات در مرزدانه ها می تواند منجر به شکست بین دانه ای شود؛ مخصوصاً اگر این رسوبات مرزدانه را ضعیف کرده باشند.

بنابراین، برای کاربردهایی مانند مخازن تحت فشار یا قطعات ایمنی در خودرو، توجه به چقرمگی و نوع ریزساختار، حیاتی تر از صرفاً دنبال کردن عدد استحکام است.

نقش اندازه دانه و مرزدانه ها

اندازه دانه، یکی از ساده ترین اما مؤثرترین پارامترهای ریزساختاری است.

• دانه های ریز، استحکام و سختی را افزایش می دهند ولی ممکن است فرآیند تولید را پیچیده تر کنند.
• دانه های درشت، شکل پذیری بیشتری دارند اما ممکن است استحکام پایین تری داشته باشند و مستعد جوانه زنی ترک باشند.

مرزدانه ها علاوه بر نقش مکانیکی، در پدیده های دیگری مانند نفوذ، خوردگی بین دانه ای و رشد رسوبات نیز نقش کلیدی دارند. کنترل اندازه دانه و تمیزی مرزدانه ها، در طراحی استیل های آلیاژی پیشرفته، یکی از ابزارهای اصلی مهندس مواد است.

تغییرات ریزساختاری استیل در فرآیندهای صنعتی

جوشکاری و تأثیرات حرارتی

در جوشکاری استیل، منطقه ای به نام منطقه متاثر از حرارت در اطراف درز جوش شکل می گیرد. در این منطقه:

• دما بالا می رود، آستنیت تشکیل می شود و سپس بسته به نرخ سرد شدن، فازهای مختلفی به وجود می آیند.
• ممکن است دانه ها درشت شوند و چقرمگی کاهش یابد.
• در برخی استیل های آلیاژی، رسوبات نامطلوبی در مرزدانه ها تشکیل می شود که حساسیت به شکست یا خوردگی را افزایش می دهد.

درک این تغییرات ریزساختاری، برای انتخاب فلز جوش، پیش گرم، پس گرم و عملیات حرارتی پس جوش ضروری است.

نورد سرد و گرم

نورد، علاوه بر تغییر شکل، تاریخچه ای از تغییر ریزساختار را به استیل تحمیل می کند.

• در نورد گرم، استیل در دماهای بالا تغییر شکل می دهد و همزمان تبلور مجدد رخ می دهد. نتیجه آن، ریزساختاری نسبتاً یکنواخت با دانه های جدید است.
• در نورد سرد، تغییر شکل در دماهای پایین انجام می شود و نابجایی ها تجمع می یابند. استحکام و سختی افزایش می یابد، اما شکل پذیری کاهش پیدا می کند. برای بازیابی شکل پذیری، معمولاً آنیل بعدی لازم است.

میزان تغییر شکل، دما و سرعت نورد، همگی بر اندازه دانه، بافت بلوری و نهایتاً خواص مکانیکی تأثیرگذارند.

عملیات حرارتی (کوئنچ، آنیل، تمپرینگ)

عملیات حرارتی، ابزار اصلی مهندس مواد برای طراحی ریزساختار است:

آنیل (Annealing)
در آنیل کامل، استیل تا محدوده آستنیته گرم و سپس به آرامی سرد می شود. این فرآیند:

• تنش های درونی را کاهش می دهد
• دانه ها را یکنواخت می کند
• ریزساختاری نرم و قابل ماشین کاری ایجاد می کند

کوئنچ (Quenching)
در کوئنچ، آستنیت با سرعت بالا سرد می شود تا مارتنزیت تشکیل گردد. نتیجه، سختی و استحکام بسیار بالاست، اما چقرمگی کاهش می یابد.

تمپرینگ (Tempering)
پس از کوئنچ، تمپرینگ در دماهای میانی باعث:

• کاهش تنش های درونی
• تشکیل کاربیدهای ریز
• افزایش چقرمگی و کاهش اندکی از سختی

می شود. ترکیب کوئنچ و تمپرینگ، ریزساختاری مارتنزیتی تمپر شده ایجاد می کند که برای بسیاری از قطعات پرتنش، گزینه ای ایده آل است.

در صنایع فرایندی، کنترل ریزساختار و انتخاب ترکیب شیمیایی درست نقش مهمی در تولید لوله های مقاوم دارد، به همین دلیل قیمت لوله استیل امروز به شدت تحت تأثیر کیفیت ساختاری و عملیات حرارتی آن قرار می گیرد.

کاربردهای صنعتی و مثال های عملی تأثیر ریزساختار استیل بر مکانیکی

استیل های کم کربن، پرکربن و آلیاژی

استیل های کم کربن
این استیل ها حاوی کربن پایین هستند و ریزساختاری عمدتاً فریتی-پرلیتی دارند. شکل پذیری بالا، جوش پذیری خوب و چقرمگی مناسب، آن ها را برای سازه های ساختمانی، بدنه خودرو و قطعات عمومی مناسب می کند.

استیل های پرکربن
در این استیل ها، درصد کربن بیشتر است و زمینه برای تشکیل مارتنزیت و پرلیت ریز فراهم می شود. پس از کوئنچ و تمپر، می توان به سختی و استحکام بسیار بالا دست یافت؛ به همین دلیل در ابزارهای برشی، فنرها و قطعات مقاوم به سایش کاربرد دارند.

استیل های آلیاژی و زنگ نزن
با افزودن عناصر آلیاژی مانند کروم، نیکل، مولیبدن و وانادیوم، می توان ریزساختار و خواص را برای کاربردهای خاص تنظیم کرد؛ مثلاً:

• استیل های زنگ نزن آستنیتی، با ریزساختار آستنیتی پایدار، مقاومت عالی به خوردگی و شکل پذیری خوب دارند.
• استیل های مارتنزیتی زنگ نزن، پس از کوئنچ و تمپر، ترکیبی از مقاومت به خوردگی و سختی بالا ارائه می کنند.

مثال هایی از صنایع خودروسازی، ساختمانی و نفت و گاز

صنایع خودروسازی
در بدنه خودرو، استیل های کم کربن با ریزساختار فریتی-پرلیتی استفاده می شوند تا ترکیبی از جذب انرژی در تصادف، شکل پذیری و وزن مناسب فراهم شود. در قطعاتی مثل میل لنگ یا دنده ها، استیل های آلیاژی با ریزساختار مارتنزیتی تمپر شده یا بینیتی به کار می روند تا استحکام خستگی و مقاومت به سایش بالا باشد.

صنعت ساختمان
میلگردها و پروفیل های سازه ای عمدتاً از استیل های کم کربن یا کم آلیاژ با ریزساختار کنترل شده تولید می شوند. این ریزساختار باید چقرمگی کافی در برابر بارهای لرزه ای و استحکام مناسب برای تحمل بارهای طولانی مدت فراهم کند. کنترل اندازه دانه و نسبت فریت به پرلیت در این محصولات اهمیت زیادی دارد.

صنایع نفت و گاز
در خطوط لوله، مخازن تحت فشار و تجهیزات حفاری، علاوه بر استحکام، مقاومت به ترک خوردگی هیدروژنی، خوردگی تحت تنش و چقرمگی در دماهای پایین حیاتی است. در این حوزه، طراحی ریزساختار با استفاده از استیل های آلیاژی ریزدانه، رسوبات کنترل شده و عملیات حرارتی دقیق، نقش اصلی را در امنیت و طول عمر تجهیزات ایفا می کند.
