اتصالات جوش لب به لب لوله

اتصالات جوش لب به لب از پرکاربردترین و مهم ترین انواع اتصالات دائمی در صنایع لوله کشی و ساخت وساز صنعتی محسوب می شوند. این نوع اتصال با فراهم سازی یک پیوند یکنواخت و مستحکم بین دو لوله، نه تنها استحکام مکانیکی بالایی ایجاد می کند، بلکه امکان عبور سیال بدون نشتی و افت فشار را نیز تضمین می نماید. در پروژه هایی که ایمنی، دوام و مقاومت حرارتی اهمیت بالایی دارد، انتخاب صحیح نوع جوش لب به لب و رعایت الزامات فنی آن، از اهمیت حیاتی برخوردار است.

در پروژه های جوش لب به لب صنعتی، انتخاب متریال مناسب اهمیت زیادی دارد و معمولاً خرید فولاد آلیاژی با کیفیت بالا موجب افزایش دوام و استحکام اتصالات می شود.

جوش لب به لب چیست؟

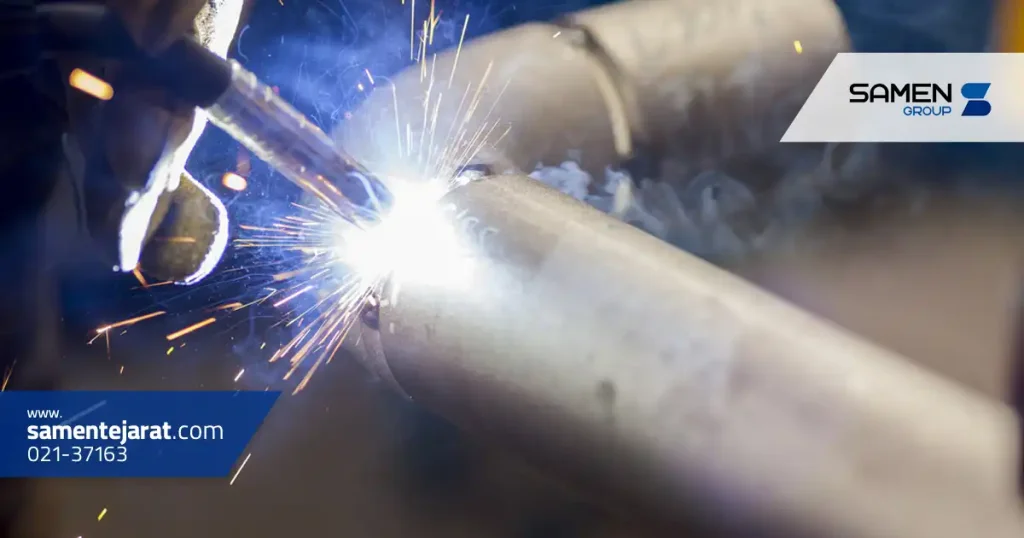

جوش لب به لب فرآیندی است که طی آن دو قطعه فلزی، معمولاً لوله، به صورت هم محور و از طریق ذوب موضعی لبه های آن ها به یکدیگر متصل می شوند. در این روش، هیچ گونه ماده پرکننده اضافی در میان لوله ها استفاده نمی شود، بلکه ذوب لبه ها و ادغام آن ها ساختاری یکپارچه ایجاد می کند. حاصل این فرآیند اتصالی است که از نظر استحکام و مقاومت حرارتی، تقریباً معادل با جنس اصلی لوله است.

اجزای تشکیل دهنده اتصال لب به لب لوله

در یک اتصال جوش لب به لب، اجزای اصلی شامل دو سر لوله، ناحیه ذوب (Fusion Zone)، ناحیه تحت تأثیر حرارت (HAZ)، و فلز پایه است. کنترل کیفیت حرارت ورودی در ناحیه HAZ اهمیت ویژه ای دارد؛ چراکه هرگونه افزایش یا کاهش بیش ازحد دما می تواند منجر به تغییر ساختار متالورژیکی و کاهش استحکام جوش شود.

تفاوت با جوش سر به سر

اصطلاح جوش لب به لب گاهی با جوش سر به سر اشتباه گرفته می شود، اما تفاوت ظریفی میان آن ها وجود دارد. در جوش لب به لب، تمرکز بر اتصال دو سطح تخت یا هم محور است، درحالی که در جوش سر به سر، ممکن است سطوح به صورت زاویه دار یا غیرهم محور قرار گیرند. در واقع، جوش لب به لب زیرمجموعه ای از جوش های سر به سر است که دقت بالاتری در هم راستایی و کنترل حرارت نیاز دارد.

کاربردهای اتصالات جوش لب به لب در صنعت

صنایع نفت و گاز

در خطوط انتقال نفت، گاز و فرآورده های پتروشیمی، اتصالات جوش لب به لب به دلیل توانایی تحمل فشار و دمای بالا به طور گسترده مورد استفاده قرار می گیرند. این نوع اتصال در خطوط لوله زیرزمینی و دریایی نیز کاربرد دارد؛ جایی که نشتی یا شکست می تواند خسارات عظیمی ایجاد کند.

پتروشیمی و نیروگاه ها

در صنایع پتروشیمی، نیروگاه های بخار و سیکل ترکیبی، انتقال سیالات با دمای بالا مستلزم اتصالاتی است که مقاومت حرارتی و مکانیکی بالایی داشته باشند. جوش لب به لب به دلیل حذف نقاط تمرکز تنش و یکنواختی سطح داخلی لوله، گزینه ای ایده آل محسوب می شود.

خطوط انتقال آب و بخار

در سیستم های آب رسانی صنعتی، تأسیسات حرارتی و خطوط بخار، این نوع اتصال موجب بهبود جریان سیال و کاهش افت فشار در مسیر می شود. علاوه بر آن، قابلیت بازرسی آسان و دوام بالا باعث شده در پروژه های زیربنایی نیز مورد استفاده قرار گیرد.

برای اجرای صحیح فرآیند جوشکاری لب به لب، پیش از هر چیز باید نوع و ضخامت لوله مشخص شود تا بتوان خرید لوله را متناسب با استانداردهای طراحی انجام داد.

انواع اتصالات جوش لب به لب لوله

جوش لب به لب دستی (Manual)

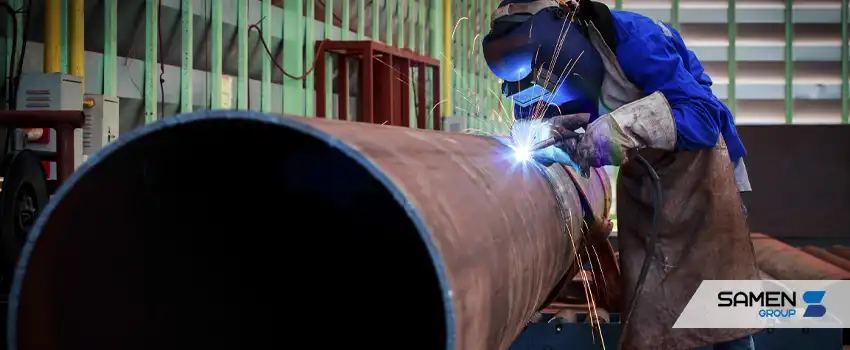

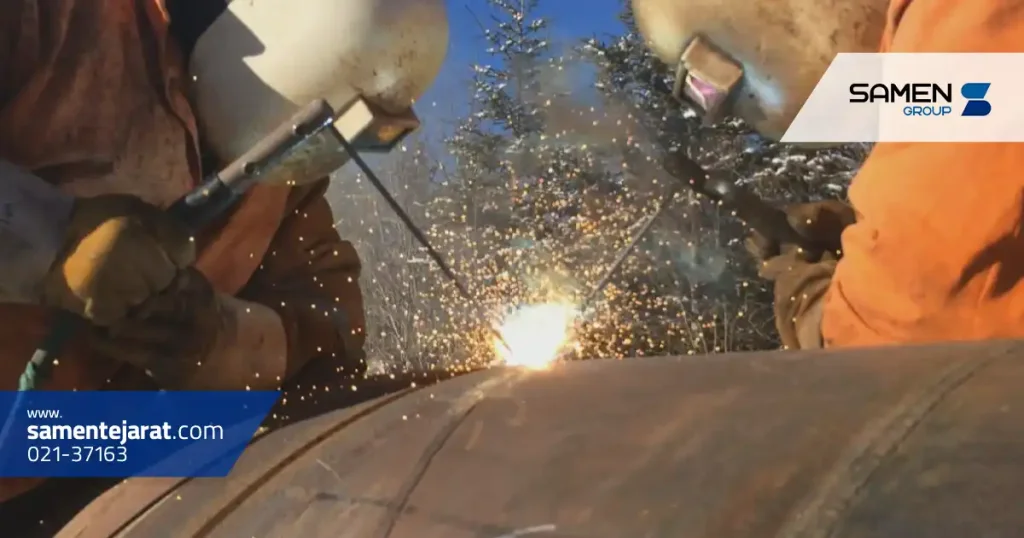

در این روش، فرآیند جوشکاری به صورت دستی و توسط جوشکار متخصص انجام می شود. جوشکار کنترل کامل بر روی جریان، زاویه، سرعت و الکترود دارد. این نوع جوش برای تعمیرات، پروژه های کوچک یا شرایطی که دسترسی به ماشین آلات خودکار محدود است، مناسب می باشد.

جوش لب به لب خودکار (Automatic)

در جوش خودکار، عملیات توسط دستگاه های کنترل شده انجام می شود که پارامترهای جوش از جمله دما، سرعت چرخش و فشار به صورت دقیق تنظیم می گردند. این روش به ویژه در خطوط لوله طولانی یا پروژه های حساس نفت و گاز استفاده می شود و باعث افزایش کیفیت، تکرارپذیری و کاهش خطای انسانی می گردد.

جوش لب به لب با الکترود و با گاز

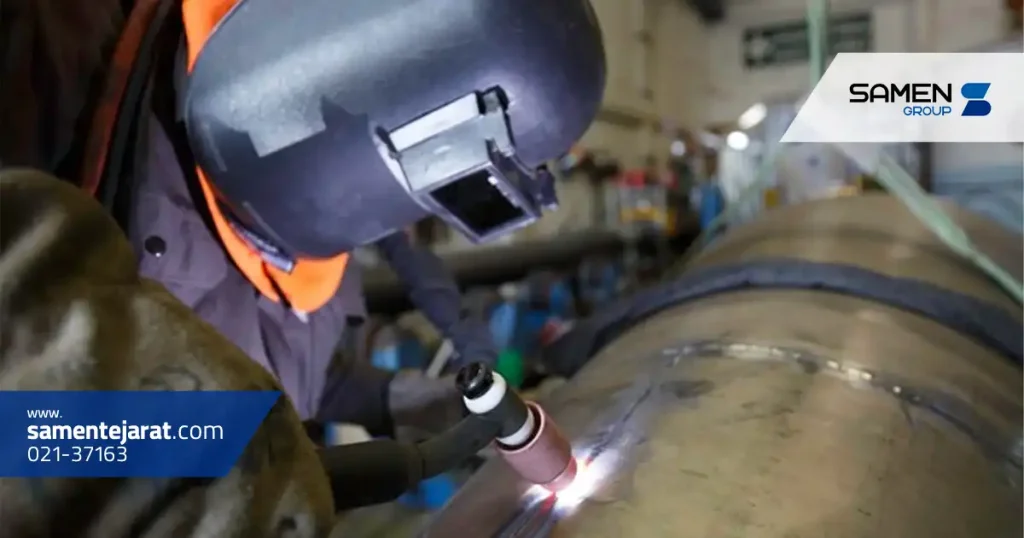

در جوشکاری قوسی با الکترود، قوس الکتریکی بین الکترود و قطعه کار ایجاد شده و حرارت حاصل موجب ذوب لبه ها می شود. در جوش با گاز (مانند TIG یا MIG)، از گاز محافظ برای جلوگیری از اکسیداسیون و آلودگی جوش استفاده می شود. انتخاب روش بستگی به جنس لوله، ضخامت، موقعیت جوش و استانداردهای پروژه دارد.

در صنایع غذایی و شیمیایی که مقاومت در برابر خوردگی اهمیت بالایی دارد، بررسی دقیق قیمت لوله استیل پیش از آغاز پروژه می تواند به انتخاب اقتصادی و فنی تر منجر شود.

مراحل اجرای جوش لب به لب

آماده سازی لبه ها

در ابتدا باید لبه های لوله ها به صورت دقیق تراشیده و پخ زده شوند تا زاویه مناسب برای نفوذ حرارت فراهم گردد. وجود هرگونه زنگ زدگی، آلودگی یا روغن در سطح لبه ها می تواند کیفیت جوش را به شدت کاهش دهد.

تنظیم و فیکس کردن لوله ها

هم محوری کامل لوله ها اهمیت بالایی دارد. کوچک ترین انحراف زاویه ای ممکن است باعث تمرکز تنش و ترک در محل جوش شود. استفاده از فیکسچرها و نگهدارنده های مخصوص به کنترل موقعیت کمک می کند.

انتخاب الکترود و پارامترهای جوش

انتخاب نوع الکترود بر اساس جنس لوله و استاندارد مورد استفاده انجام می شود. جریان، ولتاژ، سرعت حرکت و پیش گرمایش (Preheating) باید با دقت تنظیم شود تا از نفوذ کامل و ساختار مناسب در ناحیه جوش اطمینان حاصل گردد.

انجام جوشکاری و خنک سازی

فرآیند جوشکاری باید به صورت پیوسته و یکنواخت انجام شود. پس از پایان جوش، خنک سازی تدریجی و کنترل شده از اهمیت زیادی برخوردار است تا از بروز تنش های حرارتی و ترک جلوگیری شود.

مزایا و معایب جوش لب به لب

مزایا:
اتصالات لب به لب استحکام مکانیکی بالایی دارند و به دلیل حذف واسطه ها یا بست های مکانیکی، ساختار نهایی یکنواخت تر و مقاوم تر است. سطح داخلی صاف لوله نیز موجب کاهش افت فشار سیال می شود. علاوه بر آن، این روش از نظر اقتصادی مقرون به صرفه است زیرا مواد اضافی نیاز ندارد.

معایب:
در مقابل، اجرای صحیح این نوع جوش مستلزم مهارت بالا و کنترل دقیق دماست. در صورت تنظیم نادرست حرارت یا هم محوری ناقص، احتمال ترک یا نفوذ ناقص وجود دارد. همچنین فرآیند آماده سازی و بازرسی نسبت به اتصالات مکانیکی زمان برتر است.

استانداردهای مربوط به جوش لب به لب لوله

استانداردهای ASME و AWS

استاندارد ASME B31.3 و کدهای AWS D1.1 و D10.12 از مهم ترین منابع برای طراحی و اجرای جوش لب به لب در لوله ها هستند. این استانداردها پارامترهای جوشکاری، روش های تست، نوع الکترود و الزامات بازرسی را تعیین می کنند.

دستورالعمل های ISO مربوط به جوش لوله

استانداردهای بین المللی مانند ISO 9606 برای صلاحیت جوشکاران و ISO 15614 برای مشخصات روش جوش (WPS) مورد استفاده قرار می گیرند. رعایت این دستورالعمل ها تضمین کننده کیفیت یکنواخت و ایمنی در پروژه های بزرگ صنعتی است.

در سیستم های انتقال سبک یا تجهیزات حرارتی خاص، انتخاب آلیاژهای سبک تر اهمیت دارد و آگاهی از قیمت لوله آلومینیوم کمک می کند تا گزینه ای متناسب با نیاز فنی و بودجه پروژه انتخاب شود.

بازرسی و کنترل کیفیت جوش لب به لب لوله

تست های غیرمخرب (NDT)

روش های بازرسی غیرمخرب مانند اولتراسونیک (UT)، رادیوگرافی (RT) و ذرات مغناطیسی (MT) برای اطمینان از نبود ترک، حفره یا نفوذ ناقص در جوش مورد استفاده قرار می گیرند. این روش ها بدون آسیب به قطعه، عیوب داخلی را آشکار می کنند.

بررسی چشمی و ابعادی

بازرسی بصری، اولین و ساده ترین روش ارزیابی کیفیت جوش است. بررسی یکنواختی سطح، ارتفاع گرده و زاویه جوش می تواند نشانه های اولیه از کیفیت یا عیب باشد. اندازه گیری دقیق ابعاد و تلورانس ها نیز بخش جدایی ناپذیر این فرآیند است.

آزمون فشار و نشتی

در خطوط لوله انتقال سیال، آزمون فشار (Hydrostatic Test) برای اطمینان از استحکام و عدم نشتی پس از جوش انجام می شود. این مرحله نهایی تأییدکننده سلامت کل سیستم است.

نکات ایمنی در فرآیند جوشکاری لب به لب لوله

ایمنی در جوشکاری تنها به حفاظت فردی محدود نمی شود، بلکه شامل ایمنی تجهیزات و محیط نیز هست. استفاده از ماسک جوشکاری استاندارد، دستکش نسوز و لباس مقاوم در برابر حرارت ضروری است.

تهویه مناسب در محل جوشکاری برای جلوگیری از تجمع گازهای سمی اهمیت بالایی دارد. در جوشکاری لوله های ضخیم، باید از شوک حرارتی ناگهانی جلوگیری کرد؛ زیرا تغییرات دمای سریع می تواند منجر به ترک یا تغییر شکل در ناحیه HAZ شود.

تفاوت جوش لب به لب با سایر انواع اتصالات

در مقایسه با اتصالات فلنجی یا پیچی، جوش لب به لب ساختاری کاملاً دائمی دارد و نیاز به نگهداری کمتری دارد. از نظر انتقال سیال، مقاومت جریان در این نوع اتصال بسیار کمتر است، درحالی که در اتصالات رزوه ای یا فلنجی، وجود درزها ممکن است موجب نشتی یا افت فشار شود. با این حال، جوش لب به لب برای سیستم هایی که نیاز به جداسازی یا تعمیر مکرر دارند، گزینه ی مناسبی نیست.

جمع بندی و نتیجه گیری

اتصالات جوش لب به لب لوله، به عنوان یکی از قابل اعتمادترین روش های اتصال در صنایع سنگین، نقش اساسی در تضمین ایمنی و دوام خطوط لوله دارند. اجرای صحیح، رعایت استانداردها، انتخاب الکترود مناسب و انجام بازرسی دقیق از عوامل کلیدی موفقیت در این نوع اتصال محسوب می شوند.
در نهایت، جوش لب به لب اگر با دانش فنی، تجهیزات مناسب و نظارت کیفی انجام شود، می تواند اتصالی با طول عمر بالا و عملکرد ایمن در شرایط سخت فراهم آورد.
