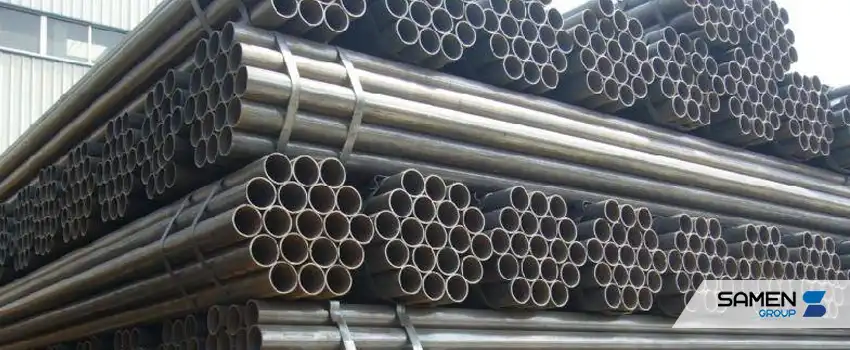

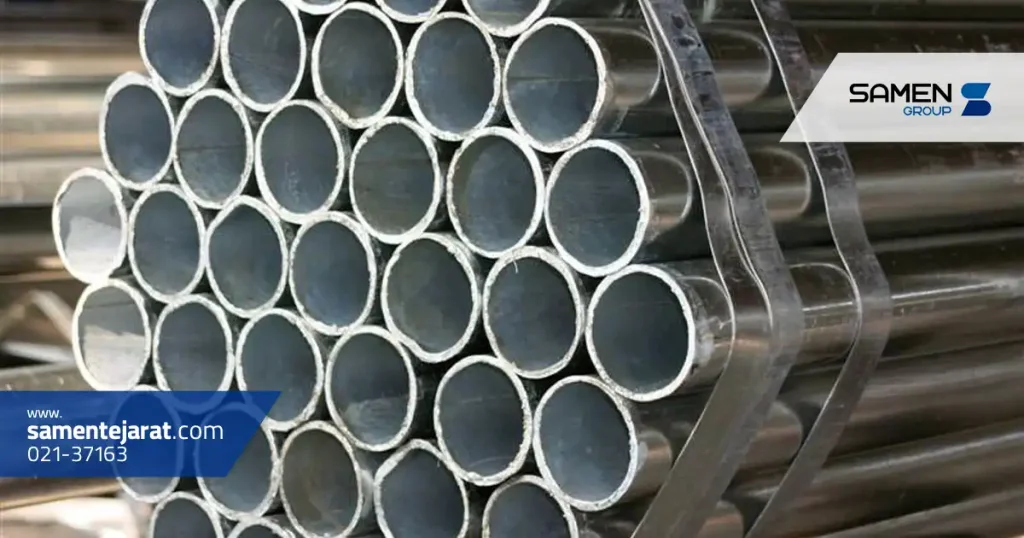

تلرانس ها، زبان پنهان دنیای مهندسی اند؛ زبانی که از دقت، کیفیت و انطباق با استانداردها سخن می گوید. هرچند لوله و تیوب استیل در نگاه اول یک محصول ساده به نظر می آید، اما پشت این ظاهر ساده، شبکه ای گسترده از پارامترهای ابعادی وجود دارد که کوچک ترین انحراف از آنها می تواند بر عملکرد نهایی تأثیر بگذارد. تلرانس، محدوده ای تعریف شده از خطاست که به تولیدکننده اجازه می دهد قطعه ای را با دقت قابل قبول تولید کند، بدون آنکه عملکرد نهایی دچار مخاطره شود. لوله استیل با اینکه سخت، مقاوم و پایدار است، اما فرآیند تولید آن پر از ظرافت و نکاتی است که رعایت نکردن آن، انسجام هندسی و مکانیکی محصول را بر هم می زند. بنابراین فهم تلرانس و علت وجود آن، نخستین گام برای تحلیل رفتار این محصولات در محیط های صنعتی است.
هنگام انتخاب لوله و تیوب با تلرانس دقیق، آگاهی از قیمت فولاد آلیاژی به مهندسان کمک می کند تا بهترین ماده اولیه را متناسب با بودجه و استانداردهای پروژه انتخاب کنند.
تعریف تلرانس ابعادی
تلرانس ابعادی، حد و مرز مشخصی است که یک اندازه اسمی می تواند در آن نوسان کند. این نوسان همیشه اجتناب ناپذیر است؛ چراکه هیچ فرآیند تولیدی، حتی پیشرفته ترین خطوط نورد سرد و کشش سرد، قادر نیست بدون کوچک ترین خطا محصولی کاملاً یکسان تولید کند. تلرانس مشخص می کند که این خطای طبیعی تا چه حد قابل قبول است. برای لوله و تیوب استیل، ابعادی همچون قطر خارجی، قطر داخلی، ضخامت دیواره، طول و حتی صافی سطح، تحت کنترل تلرانس قرار دارند. تلرانس نه تنها برای اطمینان از دقت ابعادی اهمیت دارد، بلکه تضمین کننده قابلیت نصب، تحمل فشار و هماهنگی با سایر قطعات مجموعه نیز هست.
اهمیت تلرانس در کاربردهای صنعتی
در صنایع نفت و گاز، اختلافی کوچک در قطر لوله کافی است تا اتصال فلنج یا جوینت با نشتی مواجه شود. در تجهیزات پزشکی، انحراف ناچیزی در ضخامت می تواند مانع عبور سیال شود. در خطوط تولید خودروسازی، بیضی شدن اندک تیوب ممکن است عملکرد سیستم سوخت رسانی را مختل کند. تلرانس، مانند قراردادی میان تولیدکننده و مصرف کننده است که تضمین می کند محصول نه تنها «قابل استفاده» بلکه «قابل اطمینان» نیز هست. رعایت تلرانس های استاندارد، کیفیت محصول را تکرارپذیر می کند و از ایجاد اختلاف در فرآیندهای بعدی جلوگیری می کند.
در بسیاری از پروژه های صنعتی، کنترل تلرانس ها در کنار بررسی قیمت استیل می تواند تأثیر چشمگیری بر مدیریت هزینه و کیفیت نهایی محصول داشته باشد.

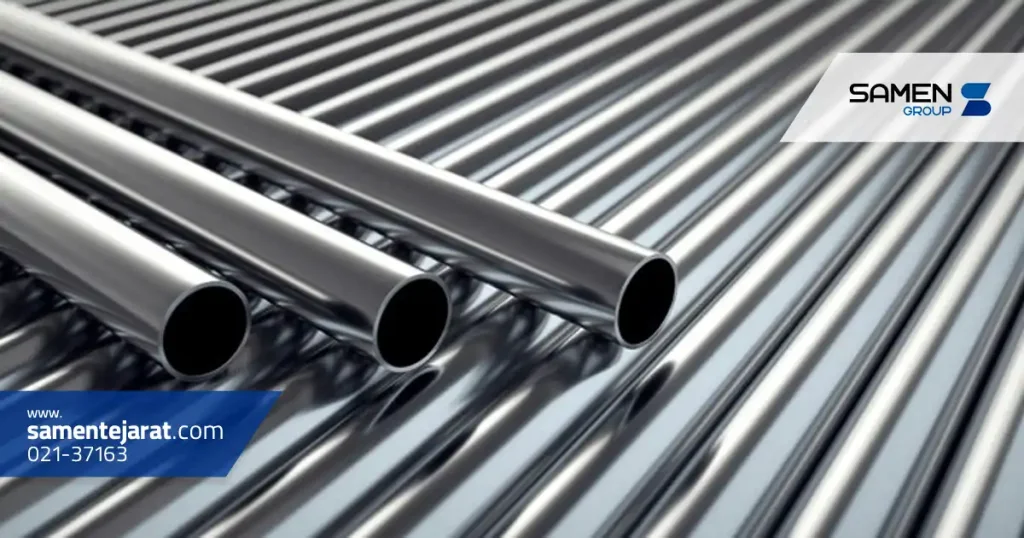

استانداردهای جهانی، حکم قانون را در صنعت دارند. هر استاندارد با توجه به نوع کاربرد، روش تولید و ویژگی های مکانیکی مورد انتظار، محدوده های تلرانسی متفاوتی را تعریف می کند. شناخت این استانداردها برای تولیدکنندگان، طراحان و بازرسان ضروری است.
استاندارد ASTM
استاندارد ASTM از معتبرترین منابع تعیین تلرانس در دنیا است و در بیشتر بخش های صنعت فولاد به ویژه در لوله های استنلس استیل کاربرد دارد. این استانداردها ـ مانند ASTM A213، A269، A312 و A249 ـ محدوده های دقیق و قابل اجرایی برای قطر، ضخامت و کیفیت سطح ارائه می کنند. آنچه استاندارد ASTM را متمایز می کند، تمرکز آن بر کنترل کیفیت در کنار ابعاد است؛ یعنی نه تنها عدد تلرانس، بلکه شرایط آزمون، روش های تولید و حتی حدود مجاز برای عیوب سطحی نیز تعریف شده اند.
استاندارد ASME
ASME بیشتر در صنایع تحت فشار مانند پتروشیمی و نیروگاهی استفاده می شود. تلرانس های این استاندارد معمولاً سخت گیرانه تر از ASTM هستند و به طور ویژه برای لوله هایی به کار می روند که باید فشار بالا یا دمای شدید را تحمل کنند. استانداردهای ASME در بخش B36 و Boiler and Pressure Vessel Code مرجع اصلی برای کنترل ابعاد و تحمل فشار لوله اند.
استاندارد DIN و ISO
استانداردهای DIN و ISO، مشهور به دقت بالا و تلرانس های فشرده هستند. DIN 2391 و ISO 1127 از مهم ترین استانداردها در حوزه تیوب های دقیق و صنعتی اند. این استانداردها به خصوص برای صنایع اروپایی، خودرو، هیدرولیک و سیستم های انتقال سیال با دبی بالا مورد استفاده قرار می گیرند و در مقایسه با ASTM، اغلب ابعاد را با سخت گیری بیشتری کنترل می کنند.
رعایت تلرانس ضخامت و صافی سطح در ورق های استنلس استیل زمانی اهمیت بیشتری پیدا می کند که تغییرات قیمت ورق استیل مستقیماً بر هزینه تمام شده سازه اثر می گذارد.
مقایسه استانداردهای مختلف
استاندارد ASTM انعطاف پذیر و عمومی تر است، ASME تمرکز بیشتری بر ایمنی و فشار دارد، و DIN و ISO بیشتر در حوزه دقت هندسی برجسته اند. اینکه کدام استاندارد انتخاب شود، بستگی به کاربرد، حساسیت سیستم و نوع فرآیند تولید دارد. برای مثال تیوب های هیدرولیک معمولاً طبق DIN تولید می شوند زیرا کوچک ترین انحراف ابعادی می تواند موجب نشت یا کاهش فشار سیستم شود، درحالی که لوله های انتقال آب ممکن است طبق ASTM یا ASME تولید شوند.
تلرانس قطر خارجی (OD)
قطر خارجی، یکی از مهم ترین شاخص های هندسی است. کوچک ترین اختلاف در OD می تواند مونتاژ اتصالات،Sleeve ها یا فلنج ها را مختل کند. در لوله های دقیق، تلرانس OD معمولاً بسیار محدود است تا هماهنگی با سیستم های اتصال تضمین شود.
تلرانس قطر داخلی (ID)
تلرانس ID، نقش مهمی در عملکرد سیالاتی لوله دارد. کاهش قطر داخلی، افت فشار را افزایش می دهد و افزایش آن ممکن است مقاومت مکانیکی لوله را کاهش دهد. کنترل ID در تیوب های پزشکی و صنعتی اهمیت ویژه ای دارد.
تلرانس ضخامت (WT)
ضخامت دیواره، تعیین کننده مقاومت لوله تحت فشار است. انحرافی هرچند کوچک در ضخامت ممکن است تعادل تنش در دیواره را برهم زند و زمینه ترک یا تورق را فراهم کند. استانداردها معمولاً محدوده ثابتی برای انحراف ضخامت تعیین کرده اند.
تلرانس طول
در بسیاری از پروژه های صنعتی، لوله ها باید طبق اندازه مشخص نصب شوند و اختلاف طول ممکن است باعث ایجاد فاصله اضافه یا فشار غیرمتعارف در اتصالات شود.
تلرانس تختی و صافی سطح
سطح خارجی و داخلی باید تا حد امکان یکنواخت باشد. وجود موج، ناهمواری یا خط جوش برجسته می تواند عملکرد محصول را به خصوص در تیوب های دقیق مختل کند.
تلرانس بیضی شدن و گردی
بیضی شدن از متداول ترین انحرافات هندسی است. لوله باید تا حد امکان گرد باشد تا فشار در دیواره به صورت متوازن توزیع شود. بیضی شدن بیش از حد، نشانه ضعف در فرآیند نورد یا جوشکاری است.
در خطوط انتقال سیالات، انتخاب لوله هایی با تلرانس استاندارد و درک دقیق از قیمت لوله استیل نقش کلیدی در تضمین عملکرد و بهینه سازی بودجه پروژه دارد.
تلرانس های قطر و ضخامت طبق ASTM A213 / A269
این استانداردها تلرانس های دقیقی برای قطر و ضخامت ارائه می کنند، زیرا لوله های بدون درز اغلب در شرایط حساس و فشار بالا استفاده می شوند. در این استانداردها تلرانس OD معمولاً کم و ثابت است و تلرانس WT نیز با توجه به سایز کاهش یا افزایش می یابد.
تفاوت تلرانس های لوله های دوتبل کشن و معمولی
لوله های دوتبل کشن که معمولاً از دو مرحله کشش سرد عبور می کنند، تلرانس های فشرده تری دارند و دقت ابعادی آنها نسبت به لوله های معمولی بالاتر است. سطح داخلی نیز صیقلی تر و بدون موج است.
عوامل مؤثر بر تلرانس در لوله های بدون درز
نوع بیلت، کیفیت نورد گرم، میزان کشش سرد و عملیات حرارتی همگی بر تلرانس نهایی تأثیر مستقیم دارند. کنترل این مراحل تأثیر زیادی بر کاهش بیضی شدن و یکنواختی ضخامت دارد.
تغییرات تلرانس در فرآیند جوشکاری
در لوله های درزدار، محل جوش همواره نقطه حساس است. حرارت جوشکاری ممکن است موجب تابیدگی یا موج دار شدن لبه ها شود. کنترل دقیق عملیات جوش و پولیش درز، نقش زیادی در کاهش انحرافات هندسی دارد.
تلرانس های قطر و ضخامت طبق ASTM A312 / A249
این استانداردها برای لوله های جوشی تعریف شده اند و معمولاً تلرانس ضخامت در لوله های جوشی نسبت به لوله های بدون درز سخت گیرانه تر است. دلیل این سخت گیری، کنترل دقیق ضخامت در نورد ورق قبل از جوش است.
تفاوت تلرانس لوله های جوشی با لوله های بدون درز
لوله های بدون درز معمولاً نوسانات بیشتری در ضخامت دارند اما لوله های جوشی به علت تولید از ورق، یکنواختی بیشتری در WT دارند. از سوی دیگر، لوله های بدون درز در OD دقت بیشتری ارائه می دهند.
صنایع حساس مانند نفت و گاز برای محاسبه تلرانس مجاز، علاوه بر مسائل فنی، تغییرات قیمت میلگرد استیل را نیز در برآورد هزینه ها لحاظ می کنند.

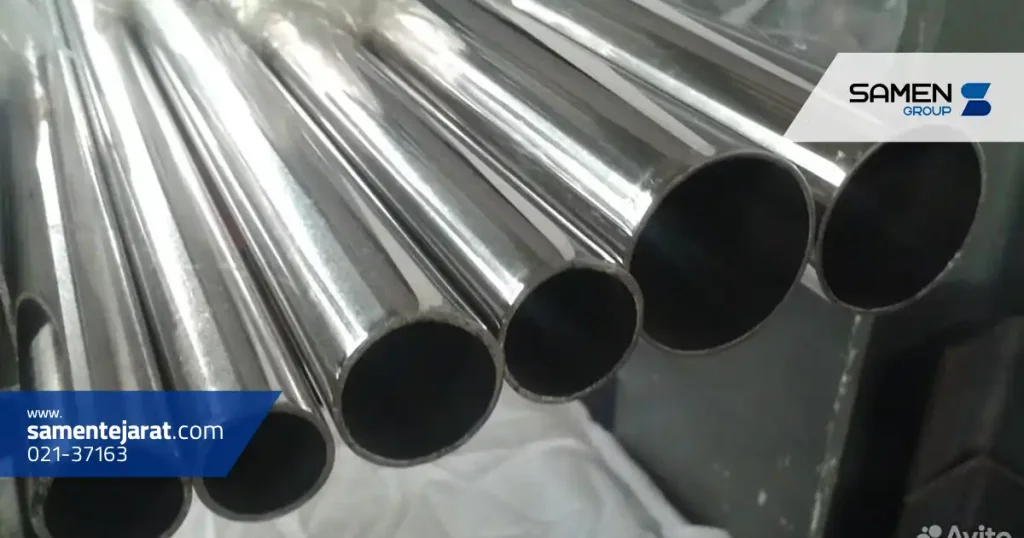

تلرانس های تیوب های دقیق (Precision Tubes)
این تیوب ها برای سیستم های حساس مانند هیدرولیک تولید می شوند و تلرانس های آنها اغلب پایین تر از استانداردهای معمول است. تلرانس OD و ID در این دسته بسیار محدود و سطح داخلی بسیار صیقلی است.
تلرانس در تیوب های صنعتی و دکوراتیو
تیوب های دکوراتیو بیشتر بر ظاهر تمرکز دارند تا عملکرد مکانیکی، بنابراین تلرانس سطح و گردی اهمیت بیشتری دارد. تیوب های صنعتی برعکس، بیشتر بر ضخامت و تحمل فشار تمرکز می کنند.
تلرانس طبق استانداردهای DIN 2391 و EN 10305
این استانداردها دقیق ترین قوانین تلرانس را برای تیوب ها ارائه می دهند و استفاده گسترده ای در اروپا دارند. دقت بالا، تضمین عملکرد سیستم های انتقال سیال است.
نوع فرآیند تولید
نورد گرم، کشش سرد، جوشکاری و عملیات حرارتی هر کدام تأثیر خاص خود را بر دقت ابعادی دارند. لوله های کشش سرد معمولاً دقیق تر از لوله های نورد گرم هستند.
جنس و گرید استیل
گریدهای سخت تر مانند 304L رشد دانه متفاوتی دارند و ممکن است مسیر تغییر ابعاد در آنها متفاوت باشد.
کاربرد نهایی محصول
تیوب پزشکی با پارامترهای تیوب صنعتی متفاوت است. فرآیند تولید نیز بر اساس حساسیت کاربرد تنظیم می شود.
محدودیت های ماشینکاری و شکل دهی
در بعضی قطرها و ضخامت ها، امکان رسیدن به تلرانس بسیار محدود وجود ندارد. محدودیت تجهیزات تولید نیز گاهی تلرانس را تعیین می کند.
مشکلات در نصب و اسمبل
عدم انطباق قطر یا گردی، نصب فیتینگ ها را دشوار کرده و موجب نشتی یا عدم چفت شدن می شود.
کاهش استحکام و کارایی
بیضی شدن و اختلاف ضخامت، تمرکز تنش ایجاد می کند و موجب ترک یا شکست در فشار بالا می شود.
هدررفت مواد و افزایش هزینه
تلرانس غیر استاندارد می تواند باعث رد شدن محصول در مرحله بازرسی شود و هزینه های دوباره کاری را افزایش دهد.
ابزارهای اندازه گیری مورد استفاده
کالیپر، میکرومتر، گیج پین، گیج ضخامت و دستگاه های اندازه گیری نوری از ابزارهای اصلی در کنترل تلرانس هستند.
روش های کنترل کیفیت
بازرسی چشمی، تست ابعادی، آزمون های اولتراسونیک و بررسی پروفیل سطح از مراحل کنترل تلرانس اند.
خطاهای رایج در اندازه گیری
خطای اپراتور، استفاده از ابزار غیرکالیبره، اندازه گیری در دمای نامناسب و فشار بیش از حد بر ابزار باعث ایجاد خطای ابعادی می شود.
سوالات متداول
تلرانس این لوله ها بسیار محدود است و اغلب طبق DIN 2391 با انحرافات بسیار کم تولید می شوند.
زیرا فرآیند تولید آنها پیچیده تر است و نوسانات طبیعی در نورد و کشش بیشتر دیده می شود.
بله، در تولیدهای سفارشی و تیوب های دقیق امکان تعریف تلرانس فشرده تر وجود دارد.
