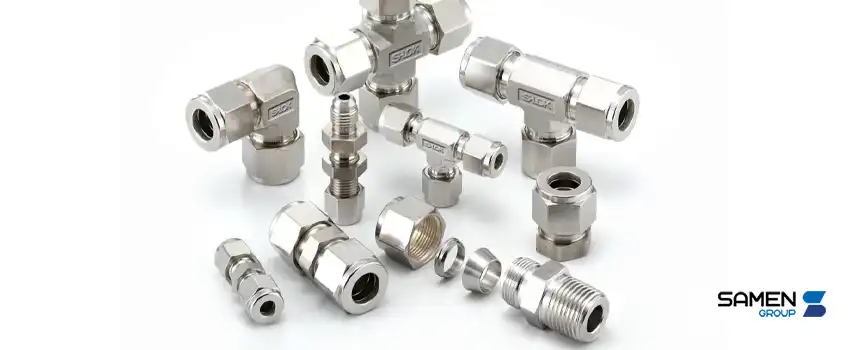

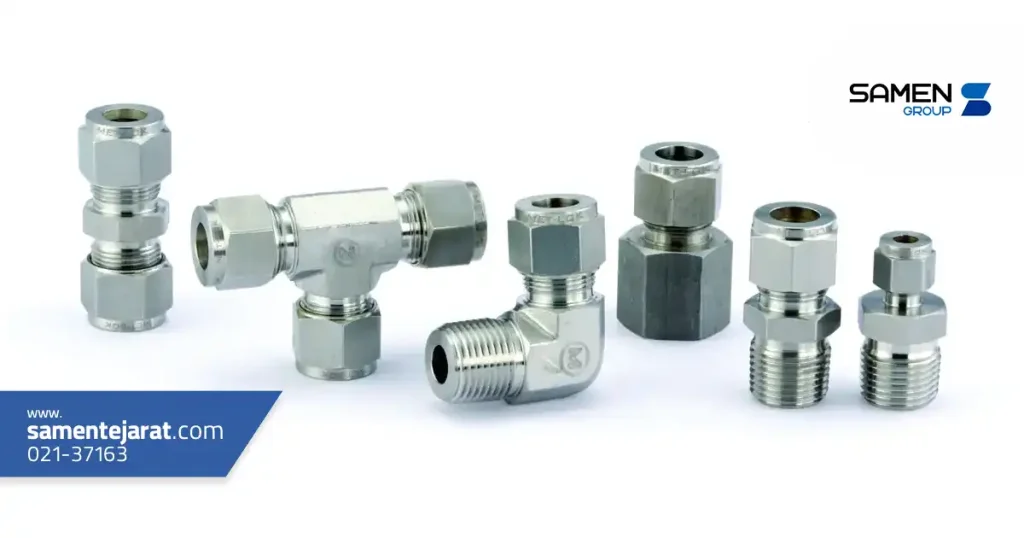

آشنایی با اتصالات تیوب

اتصالات تیوب از اجزای کلیدی در سیستم های انتقال سیالات هستند؛ جایی که دقت، دوام و ایمنی حرف اول را می زند. هرجا که لوله ها و تیوب ها نقشی در رساندن گاز، مایع یا بخار داشته باشند، اتصالات نقش قلب این شبکه را ایفا می کنند. آن ها مسئول حفظ یکپارچگی سیستم، جلوگیری از نشتی و تحمل فشارهای متغیر هستند.
در دنیای امروز که صنایع از خطوط دقیق آزمایشگاهی تا شبکه های پیچیده پالایشگاهی گسترده اند، اتصالات تیوب به عنوان نقطه اتصال دانش مهندسی و فناوری مواد شناخته می شوند. شناخت دقیق انواع و کاربردهای آن ها به معنای ساخت سیستمی مطمئن و بادوام است.

در طراحی و ساخت اتصالات تیوب، انتخاب متریال با توجه به قیمت فولاد آلیاژی اهمیت زیادی دارد، زیرا ترکیب عناصر آلیاژی مستقیماً بر دوام و مقاومت اتصال تأثیر می گذارد.

تعریف تیوب و تفاوت آن با لوله

تیوب (Tube) و لوله (Pipe) در ظاهر شبیه اند اما در عملکرد تفاوت های ظریفی دارند. تیوب ها معمولاً برای انتقال سیالات در سیستم های دقیق تر به کار می روند و دارای تلورانس ابعادی بسیار پایین تری نسبت به لوله ها هستند. سطح داخلی صاف تر، قطر دقیق تر و قابلیت خمکاری بهتر باعث شده تیوب ها در صنایع ابزار دقیق، پزشکی و هوافضا محبوب تر باشند.
در مقابل، لوله ها برای انتقال حجم بالای سیال طراحی شده اند و بیشتر در شبکه های بزرگ صنعتی یا ساختمانی استفاده می شوند. بنابراین انتخاب بین این دو، نه تنها به نوع سیال بلکه به دقت و حساسیت سیستم نیز بستگی دارد.

با نوسانات بازار فلزات، بررسی دقیق قیمت استیل پیش از سفارش اتصالات تیوب به صنایع کمک می کند تا بودجه ی خود را بهینه و مقرون به صرفه مدیریت کنند.

کاربردهای عمومی اتصالات تیوب در صنایع مختلف

تیوب ها به دلیل ساختار دقیق خود، در صنایعی چون نفت و گاز، پتروشیمی، داروسازی، خودروسازی، هوافضا و حتی تجهیزات آزمایشگاهی کاربرد گسترده دارند. در صنایع نفتی، تیوب ها برای انتقال سیالات با فشار بالا استفاده می شوند. در حوزه پزشکی، تیوب های استیل ضدزنگ در سیستم های استریل به کار می روند. حتی در صنایع غذایی، تیوب ها به دلیل مقاومت در برابر خوردگی، نقش کلیدی در حفظ کیفیت و سلامت محصول دارند.

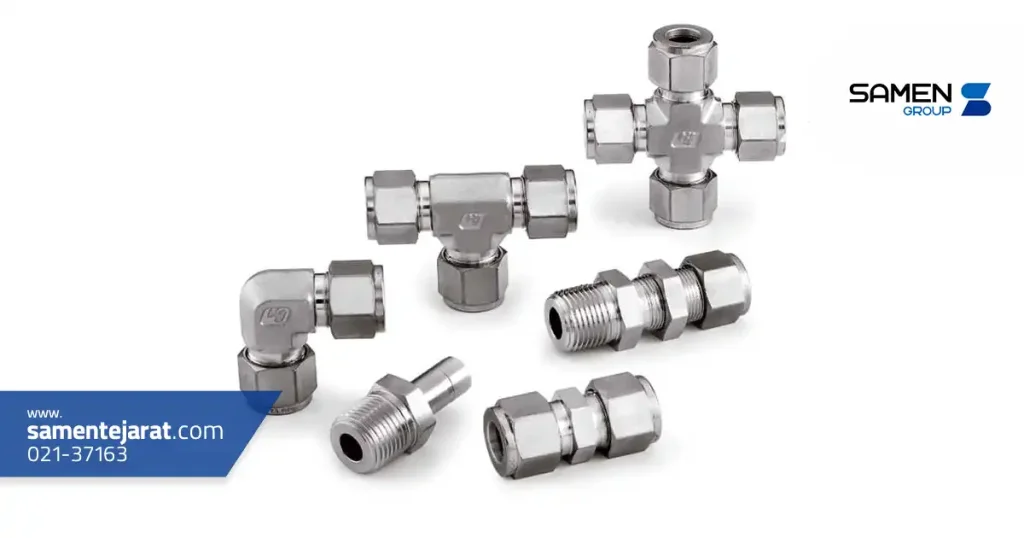

انواع اتصالات تیوب

اتصالات فشاری (Compression Fittings)

اتصالات فشاری از متداول ترین نوع اتصالات تیوب هستند که بدون نیاز به جوش یا رزوه، تنها با نیروی فشاری مهره و حلقه زیتونی، آب بندی مطمئنی ایجاد می کنند. این اتصالات در سیستم هایی که نیاز به مونتاژ و جداسازی سریع دارند، ایده آل اند. مزیت آن ها، نصب آسان، قابلیت استفاده مجدد و مقاومت در برابر نشتی است.

اتصالات رزوه ای (Threaded Fittings)

این اتصالات از طریق درگیری رزوه ها میان قطعات، ارتباط محکم و پایداری ایجاد می کنند. اتصالات رزوه ای بیشتر در سیستم هایی با فشار و دمای پایین تا متوسط به کار می روند. نکته کلیدی در نصب آن ها، استفاده از نوار تفلون یا خمیر آب بندی برای جلوگیری از نشتی در محل اتصال است. این نوع اتصال به ویژه در سیستم های مکانیکی و تأسیسات ساختمانی کاربرد دارد.

اتصالات جوشی (Welded Fittings)

در مواقعی که استحکام و مقاومت در برابر فشارهای بالا اهمیت دارد، اتصالات جوشی بهترین گزینه اند. این اتصالات به صورت دائم دو قطعه تیوب را به هم متصل می کنند و هیچ نشتی در محل جوش باقی نمی گذارند. صنایع نفت، گاز و نیروگاهی عمدتاً از این نوع اتصال بهره می برند. البته نصب آن ها نیازمند مهارت بالا و تجهیزات خاص است.

اتصالات سریع (Quick Connect Fittings)

اتصالات سریع برای کاربردهایی طراحی شده اند که نیاز به جابجایی مداوم یا تعویض سریع خطوط وجود دارد. این اتصالات بدون ابزار خاص، تنها با فشردن یک مکانیزم قفل، اتصال را برقرار یا قطع می کنند. معمولاً در صنایع پنوماتیک، سیستم های خنک کاری و آزمایشگاه ها مورد استفاده قرار می گیرند.

در پروژه های صنایع غذایی و دارویی، آگاهی از قیمت ورق استیل برای تولید بخش های جانبی و پوشش های مقاوم در برابر خوردگی از اهمیت بالایی برخوردار است.

جنس و متریال مورد استفاده در اتصالات تیوب

استیل ضدزنگ (Stainless Steel)

استیل ضدزنگ به دلیل مقاومت بالا در برابر خوردگی، دما و فشار، رایج ترین جنس در ساخت اتصالات تیوب است. این ماده به ویژه در محیط های اسیدی، مرطوب یا دارای مواد شیمیایی خورنده، عملکردی بی نظیر دارد. علاوه بر دوام، ظاهر براق و خاصیت استریل آن، استیل را برای صنایع دارویی و غذایی نیز مناسب ساخته است.

برنج، مس و آلومینیوم

اتصالات برنجی به دلیل قیمت مناسب و سهولت در ماشین کاری، گزینه ای اقتصادی و کاربردی محسوب می شوند. آن ها در سیستم های هیدرولیکی و پنوماتیکی سبک به خوبی عمل می کنند.
مس به دلیل رسانایی حرارتی بالا در سیستم های خنک کننده کاربرد دارد، درحالی که آلومینیوم به خاطر وزن سبک و مقاومت در برابر زنگ زدگی در صنایع هوایی و خودروسازی مورد توجه است.

پلیمرها و پلاستیک های صنعتی

در سیستم هایی با فشار پایین و محیط های شیمیایی خاص، از اتصالات پلی اتیلنی، پلی پروپیلنی یا نایلونی استفاده می شود. این مواد در برابر خوردگی و رسوب مقاوم اند و برای انتقال آب آشامیدنی یا مواد غذایی گزینه ای سالم و مقرون به صرفه به شمار می روند.

مهندسان در هنگام طراحی خطوط انتقال سیالات، معمولاً علاوه بر انتخاب نوع اتصال، قیمت لوله استیل را نیز در محاسبات کلی سیستم در نظر می گیرند.

معیارهای انتخاب اتصال تیوب مناسب

فشار کاری و دمای سیستم

انتخاب اتصال بدون درنظرگرفتن فشار و دما می تواند خطرناک باشد. هر نوع اتصال، محدودیت فشار و دمای خاصی دارد که باید متناسب با شرایط سیستم انتخاب شود. به طور مثال، در فشارهای بالا اتصالات جوشی یا فشاری از نوع استیل ضدزنگ بهترین عملکرد را دارند.

نوع سیال عبوری (مایع یا گاز)

خواص فیزیکی و شیمیایی سیال بر انتخاب اتصال تأثیر مستقیم دارد. برخی اتصالات در برابر گازها عملکرد بهتری دارند و برخی برای مایعات چسبناک طراحی شده اند. ترکیب شیمیایی سیال نیز در انتخاب جنس متریال مؤثر است.

محیط نصب و شرایط کاری

عوامل محیطی مانند رطوبت، دمای محیط، وجود مواد خورنده یا لرزش مکانیکی، در طول عمر اتصالات تأثیرگذارند. در محیط های مرطوب یا شیمیایی، استیل ضدزنگ بهترین گزینه است، در حالی که برای محیط های خشک و کم خطر می توان از برنج یا آلومینیوم استفاده کرد.

در بسیاری از کاربردهای صنعتی، هماهنگی بین اتصالات، تیوب ها و قیمت میلگرد استیل به شرکت ها کمک می کند تا بهترین ترکیب مقاومت مکانیکی و صرفه اقتصادی را به دست آورند.

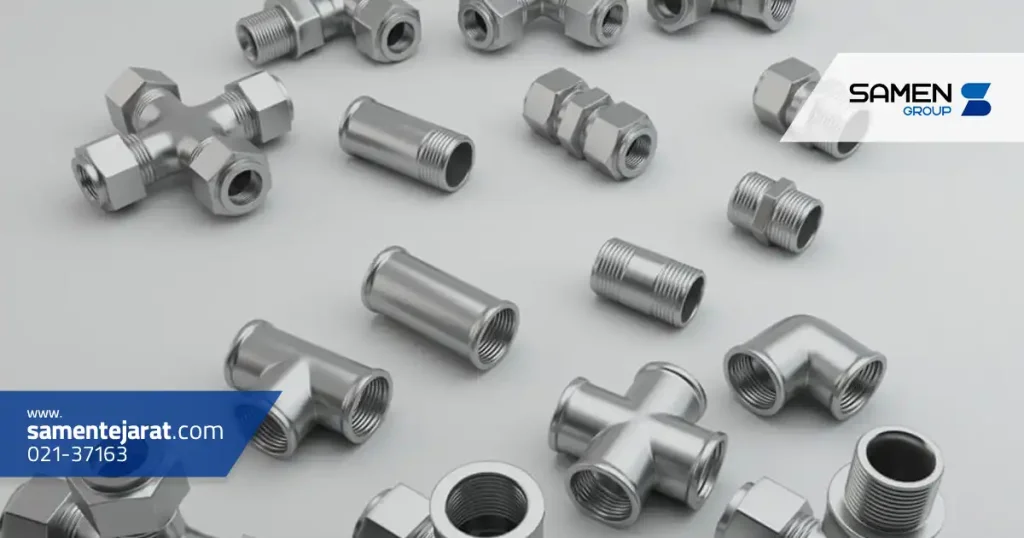

روش نصب و نگهداری اتصالات تیوب

اصول نصب صحیح برای جلوگیری از نشتی

پیش از نصب، باید سطح تیوب و اتصالات تمیز و عاری از ذرات باشد. استفاده از ابزار مناسب و گشتاور صحیح سفت کردن، از ایجاد فشار بیش از حد و تغییر شکل جلوگیری می کند. همیشه باید پس از نصب، سیستم از نظر نشتی بررسی شود.

نکات ایمنی هنگام مونتاژ و جداسازی

در هنگام کار با اتصالات فشاری یا جوشی، رعایت ایمنی حیاتی است. قطع کامل فشار، استفاده از دستکش، و عینک محافظ، خطر آسیب را کاهش می دهد. در اتصالات جوشی، تهویه مناسب و رعایت فاصله از منابع آتش ضروری است.

بازبینی و تعویض دوره ای اتصالات

هیچ اتصالی مادام العمر نیست. بازبینی منظم از نظر خوردگی، ترک و نشتی باعث افزایش عمر سیستم می شود. تعویض به موقع اتصالات آسیب دیده از بروز حوادث و توقف ناگهانی خطوط تولید جلوگیری می کند.

استانداردها و برندهای معتبر در اتصالات تیوب

استانداردهای بین المللی (ASME، ISO، DIN و…)

اتصالات تیوب باید مطابق با استانداردهای جهانی طراحی و تولید شوند. استانداردهایی چون ASME B16، ISO 8434 و DIN 2353 معیارهایی برای ابعاد، فشار و ایمنی تعیین می کنند. رعایت این استانداردها تضمین کننده سازگاری و اطمینان از عملکرد صحیح سیستم است.

برندهای مطرح تولیدکننده اتصالات تیوب

در بازار جهانی، برندهایی مانند Swagelok، Parker، Hy-Lok، Ham-Let و DK-Lok به عنوان پیشگامان تولید اتصالات تیوب شناخته می شوند. این شرکت ها به دلیل کیفیت بالا، خدمات پس از فروش و تطبیق کامل با استانداردهای بین المللی، انتخاب اول بسیاری از صنایع بزرگ اند.
