اتصالات ساکت ولد یکی از اجزای مهم در سیستم های لوله کشی صنعتی هستند که نقش حیاتی در انتقال سیالات با فشار و دمای بالا ایفا می کنند. این نوع اتصالات با طراحی خاص خود، موجب ایجاد اتصال محکم، بدون نشت و مقاوم در برابر تنش های حرارتی و فشاری می شوند. در صنایع سنگین مانند نفت، گاز، پتروشیمی و نیروگاه ها، انتخاب نوع اتصال می تواند تفاوت میان یک سیستم ایمن و یک شکست پرهزینه باشد؛ از همین رو، شناخت دقیق ویژگی ها، انواع و استانداردهای اتصالات ساکت ولد برای مهندسان و خریداران تجهیزات فلزی اهمیت ویژه ای دارد.
پیش از تهیه اتصالات استنلس، بهتر است قیمت استیل را در بازار بررسی کنید، چرا که نوسانات نرخ جهانی فلزات می تواند بر بودجه اجرای سیستم های لوله کشی صنعتی اثرگذار باشد.

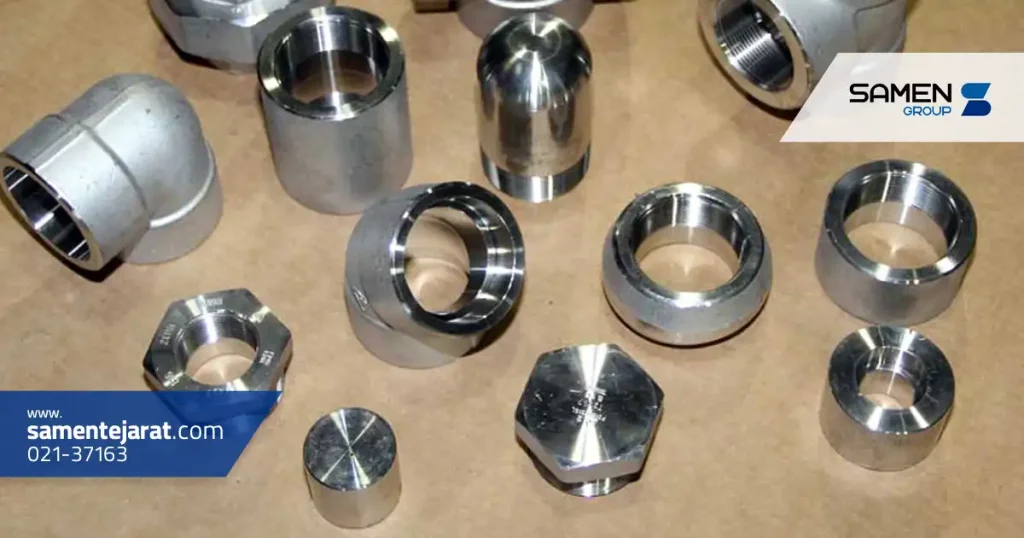

اتصال ساکت ولد (Socket Weld Fitting) نوعی اتصال جوشی است که در آن لوله درون یک حفره کوچک یا «ساکت» قرار گرفته و سپس با جوش محیطی به بدنه اتصال متصل می شود. این نوع طراحی باعث می شود سیال تحت فشار درون سیستم بدون نشتی و با حداکثر استحکام جریان پیدا کند. در واقع، ساکت ولد را می توان ترکیبی از سه ویژگی دانست: دقت در نصب، مقاومت مکانیکی بالا و سهولت جوشکاری. این اتصالات به طور ویژه برای لوله های کوچک با قطر کمتر از چهار اینچ استفاده می شوند و در سیستم هایی که نیاز به جوشکاری مطمئن و بدون نفوذ داخلی دارند، گزینه ای ایده آل محسوب می گردند.
تاریخچه و کاربرد اولیه
فناوری ساکت ولد نخستین بار در قرن بیستم و با توسعه خطوط لوله تحت فشار معرفی شد. صنایع نفت و نیروگاه ها به دنبال روشی بودند که هم از نظر ایمنی قابل اطمینان باشد و هم نصب آن سریع تر از جوش لب به لب (Butt Weld) انجام گیرد. بدین ترتیب، ساکت ولد به عنوان راه حلی دقیق و مقاوم برای لوله های فشار قوی معرفی شد. امروزه این اتصالات نه تنها در صنایع سنگین بلکه در تاسیسات مکانیکی، بخار، و خطوط هیدرولیک نیز جایگاه ویژه ای دارند.

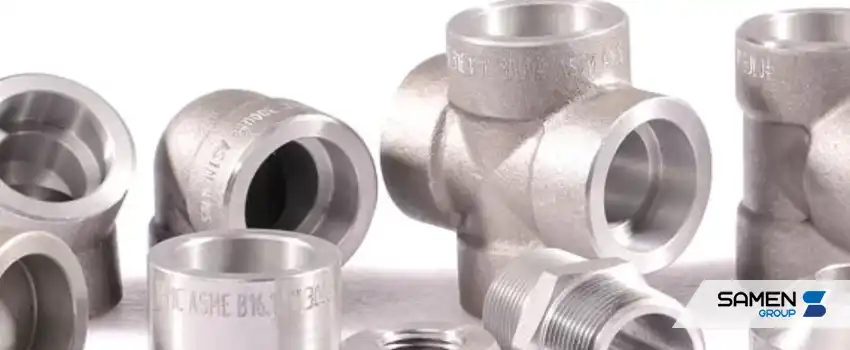

زانویی (Elbow)
زانویی ها جهت تغییر مسیر جریان در سیستم های لوله کشی استفاده می شوند. اتصالات ساکت ولد زانویی معمولاً در زاویه های ۴۵ و ۹۰ درجه تولید می گردند. طراحی دقیق این زانوها باعث می شود جریان سیال بدون افت فشار و با حداقل تلاطم عبور کند. در خطوط انتقال تحت فشار بالا، زانویی ساکت ولد نسبت به اتصالات دنده ای دوام و آب بندی بهتری دارد.
سه راهی (Tee)
سه راهی ها برای انشعاب دادن به مسیر جریان مورد استفاده قرار می گیرند. سه راهی ساکت ولد می تواند به صورت مساوی یا کاهنده تولید شود. این نوع اتصال به دلیل جوش یکپارچه در نواحی بحرانی، مانع نشتی و شکست در خطوط می شود و برای شبکه های توزیع سیالات گازی یا مایع، بسیار کاربردی است.
کوپلینگ (Coupling)
کوپلینگ ها وظیفه اتصال دو لوله به یکدیگر را بر عهده دارند. در نوع ساکت ولد، لوله ها داخل کوپلینگ قرار گرفته و سپس در دو سمت جوش داده می شوند. این نوع اتصال معمولاً در فضاهای محدود و برای تعمیر یا گسترش خطوط لوله به کار می رود.
کپ یا درپوش (Cap)
درپوش ساکت ولد برای مسدود کردن انتهای لوله ها طراحی می شود. در سیستم هایی که ممکن است فشار ناگهانی در مسیر ایجاد شود، استفاده از کپ ساکت ولد به دلیل مقاومت بالا در برابر انفجار یا جداشدگی، بسیار ایمن تر از نوع رزوه ای است.

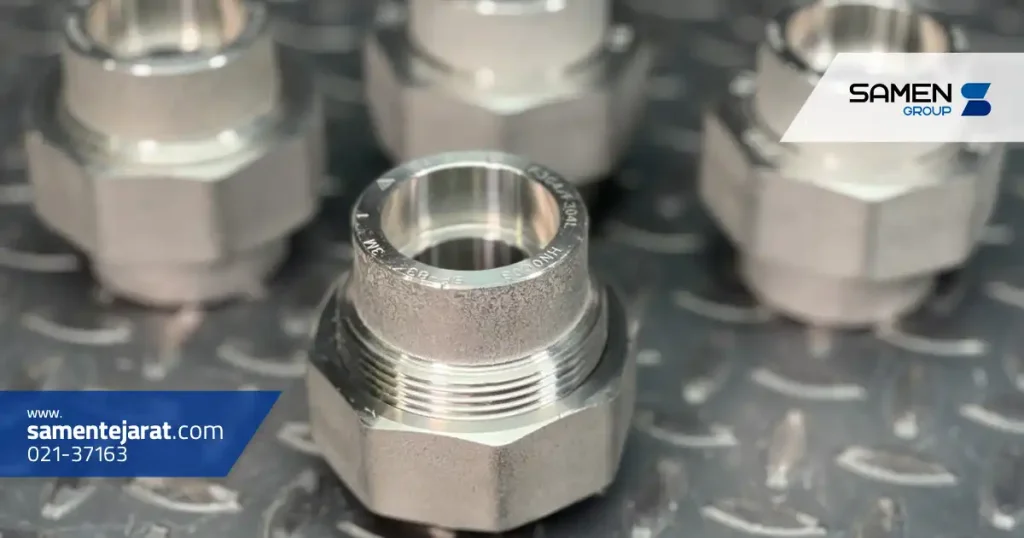

یونیون (Union)
یونیون ساکت ولد برای اتصال موقت دو بخش از سیستم کاربرد دارد. این نوع اتصال به اپراتور اجازه می دهد که بدون برش یا جوش مجدد، بخش خاصی از لوله را جدا و بررسی کند. در صنایع نیازمند بازرسی دوره ای، یونیون گزینه ای کاربردی و هوشمندانه است.
فولاد کربنی (Carbon Steel)

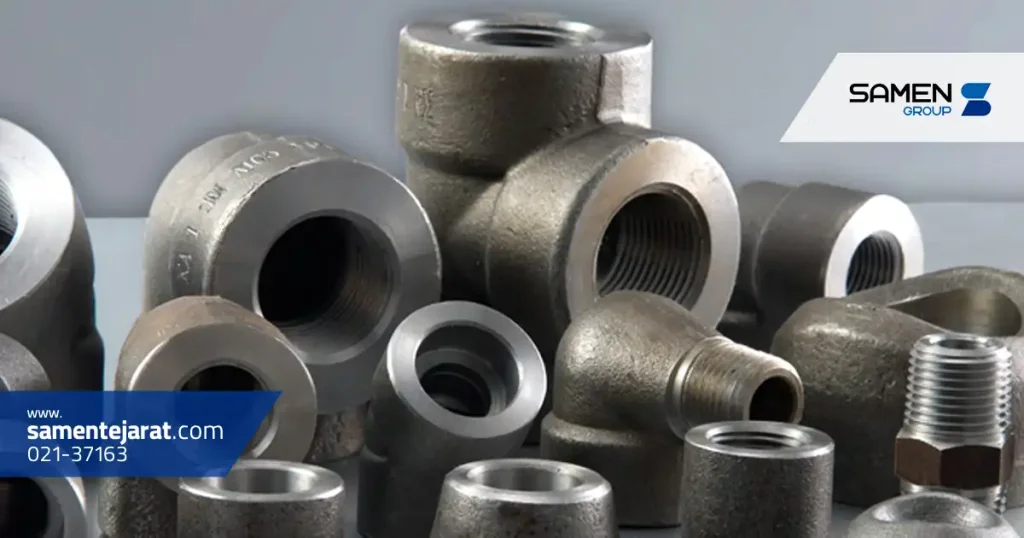

اتصالات ساکت ولد از فولاد کربنی در محیط های با فشار بالا بیشترین کاربرد را دارند. این آلیاژ به دلیل مقاومت در برابر سایش و تحمل حرارت، برای صنایع نفت و گاز و خطوط بخار مناسب است. از مزایای فولاد کربنی، هزینه کمتر و استحکام مکانیکی بالاست.
فولاد ضدزنگ (Stainless Steel)
در شرایطی که خوردگی یکی از دغدغه های اصلی باشد، اتصالات از جنس استنلس استیل انتخابی مطمئن هستند. فولاد ضدزنگ با ترکیب کروم و نیکل، سطحی مقاوم در برابر زنگ زدگی و اکسیداسیون ایجاد می کند. در صنایع غذایی، دارویی و شیمیایی که بهداشت و دوام اهمیت دارد، استیل ساکت ولد حرف اول را می زند.
آلیاژهای نیکل و سایر مواد خاص
در سیستم هایی با دما یا فشار بسیار بالا، از آلیاژهای نیکل، اینکونل، مونل و سایر فلزات ویژه استفاده می شود. این متریال ها مقاومت استثنایی در برابر خوردگی، اکسیداسیون و خستگی حرارتی دارند و برای نیروگاه ها و پالایشگاه ها گزینه ای ممتاز محسوب می شوند.
استاندارد ASME B16.11
این استاندارد یکی از معتبرترین مراجع جهانی برای تولید اتصالات فورج و ساکت ولد است. ابعاد، تلرانس ها، ضخامت دیواره و نحوه نشانه گذاری همگی بر اساس این دستورالعمل تعیین می شوند تا سازگاری کامل بین اتصالات مختلف حاصل شود.
استاندارد ASTM و API
استانداردهای ASTM متریال مورد استفاده را مشخص می کنند، در حالی که API بیشتر در حوزه نفت و گاز برای تضمین کیفیت عملکرد اتصالات کاربرد دارد. رعایت این استانداردها موجب اطمینان از مقاومت در برابر فشار و دوام جوش در شرایط بحرانی می شود.
نشانه گذاری و کلاس فشاری (Pressure Class)
اتصالات ساکت ولد معمولاً با کلاس های فشاری مانند ۳۰۰۰، ۶۰۰۰ و ۹۰۰۰ عرضه می شوند. این اعداد نشان دهنده میزان فشاری است که اتصال می تواند تحمل کند. نشانه گذاری دقیق روی بدنه، شامل سایز، متریال، استاندارد و کلاس فشاری است که برای شناسایی و نصب بسیار حیاتی است.
مراحل آماده سازی
قبل از جوش، باید سطوح تماس کاملاً تمیز و بدون آلودگی باشند. هرگونه زنگ زدگی، چربی یا ذرات خارجی می تواند موجب ضعف در جوش نهایی شود. سپس لوله داخل ساکت قرار گرفته و با فاصله مشخصی (معمولاً حدود ۱.۵ میلی متر) از انتها متوقف می شود تا فضای انبساط حرارتی فراهم گردد.
نکات فنی هنگام جوشکاری
در فرآیند جوش، استفاده از الکترود مناسب، کنترل دما و زاویه قوس اهمیت فراوان دارد. جوش باید یکنواخت، بدون ترک و نفوذ کافی باشد. پس از پایان کار، معمولاً عملیات تست غیرمخرب مانند رادیوگرافی یا مایع نافذ برای اطمینان از سلامت اتصال انجام می شود.
خطاهای رایج در نصب
از خطاهای متداول می توان به عدم رعایت فاصله انبساطی، جوشکاری بیش از حد، یا قرارگیری نادرست لوله در ساکت اشاره کرد. این موارد می توانند باعث تنش داخلی، ترک خوردگی یا نشتی شوند و در بلندمدت آسیب جدی به سیستم وارد کنند.
مزایا
معایب
مقایسه از نظر مقاومت و فشار
هر دو نوع اتصال مقاومت بالایی دارند، اما ساکت ولد برای قطرهای کمتر و فشارهای متوسط تا بالا مناسب تر است. در مقابل، بات ولد برای لوله های بزرگ و سیستم های انتقال اصلی ترجیح داده می شود.
تفاوت در روش نصب
در بات ولد، دو سر لوله باید به طور کامل تراش داده و هم تراز شوند، در حالی که در ساکت ولد، لوله داخل حفره اتصال قرار می گیرد و جوش از بیرون انجام می شود؛ بنابراین نصب آن ساده تر و سریع تر است.
کاربردهای مجزا
ساکت ولد در خطوط ابزار دقیق، سیستم های فشار قوی و فضاهای محدود کاربرد دارد، اما بات ولد بیشتر در خطوط اصلی انتقال نفت و گاز مورد استفاده قرار می گیرد.
صنایع نفت و گاز
در پالایشگاه ها و خطوط فشار قوی، ساکت ولد به دلیل مقاومت بالا در برابر ارتعاش و نشتی، نقش کلیدی دارد. این اتصالات برای خطوط تزریق، بخار و سیالات خورنده به کار می روند.
صنایع پتروشیمی و نیروگاهی
در نیروگاه ها و صنایع شیمیایی، حرارت و فشار بالا به معنای نیاز به اتصالاتی مقاوم است. ساکت ولد با جوش کامل و ساختار فشرده، ایمنی و پایداری طولانی مدتی فراهم می کند.
خطوط لوله فشار قوی
در سیستم های هیدرولیکی و بخار صنعتی، کوچک ترین نشتی می تواند منجر به خطرات جدی شود. اتصالات ساکت ولد با جوش یکپارچه، مانع نشت شده و عمر مفید سیستم را افزایش می دهد.
روش های تست و بازرسی
بازرسی دوره ای شامل تست فشار، مایع نافذ و گاهی رادیوگرافی است تا هرگونه ترک یا نشتی احتمالی شناسایی شود. اجرای بازرسی های منظم به جلوگیری از خرابی های ناگهانی کمک می کند.
نکات ایمنی در بهره برداری
در هنگام بهره برداری، رعایت دمای کاری مجاز، جلوگیری از شوک های حرارتی و بررسی اتصالات در بازه های زمانی مشخص ضروری است. تمیز نگه داشتن سیستم و کنترل فشار نیز از عوامل کلیدی در افزایش عمر اتصال به شمار می رود.
در انتخاب و خرید اتصالات ساکت ولد، آگاهی از قیمت فولاد آلیاژی اهمیت زیادی دارد، زیرا نوع آلیاژ به کاررفته مستقیماً بر مقاومت، دوام و هزینه نهایی پروژه تأثیر می گذارد.
سؤالات متداول
معمولاً برای لوله هایی با قطر کمتر از چهار اینچ استفاده می شود.
خیر، این اتصالات پس از جوشکاری دائمی می شوند و برای باز کردن نیاز به برش دارند.
در نوع دنده ای از رزوه برای اتصال استفاده می شود، اما در ساکت ولد اتصال کاملاً با جوش انجام می گیرد و آب بندی بهتری دارد.
به دلیل مقاومت بالا در برابر خوردگی و فشار، این اتصالات برای لوله های استنلس استیل گزینه ای ایده آل هستند.
