نکات مهم و اساسی برای طراحی برش لیزر

در دنیای مدرن امروز، فناوری برش لیزر به یکی از پرکاربردترین ابزارهای خلق ایده های دقیق و ظریف تبدیل شده است. از طراحی دکوراسیون داخلی گرفته تا ساخت قطعات صنعتی و زیورآلات ظریف، لیزر نقشی کلیدی در تبدیل خلاقیت به واقعیت ایفا می کند. بااین حال، هرچقدر دستگاه های لیزر پیشرفته تر شوند، طراحی صحیح فایل برش همچنان مهم ترین عامل در موفقیت نهایی پروژه است. یک طرح حرفه ای می تواند تفاوت میان محصولی بی نقص و قطعه ای ناقص یا سوخته باشد. در این مقاله، با نگاهی تخصصی و کاربردی، تمام نکات مهم طراحی برای برش لیزری را مرور می کنیم تا مسیر خلق طرح های دقیق و زیبا برایت روشن تر شود.

معرفی فناوری برش لیزر

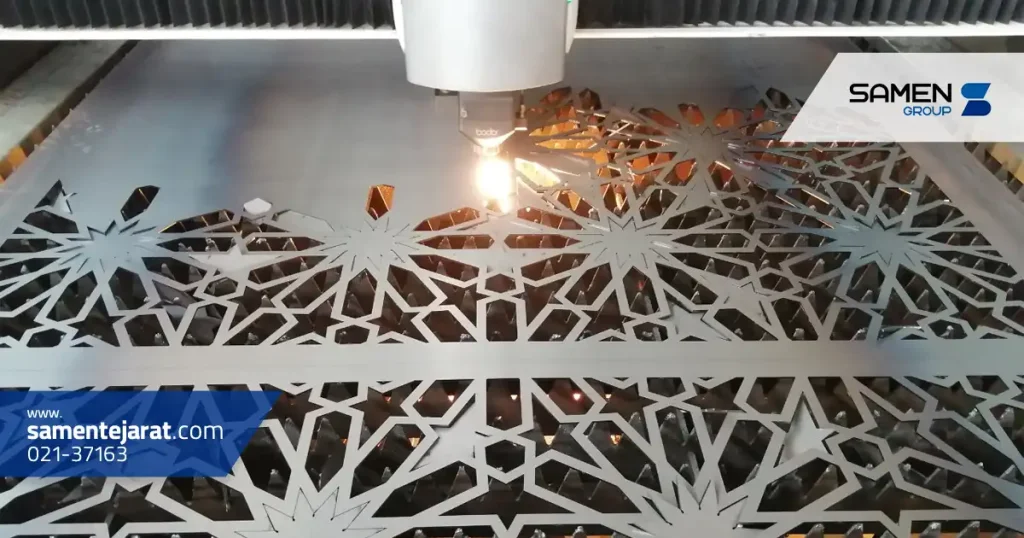

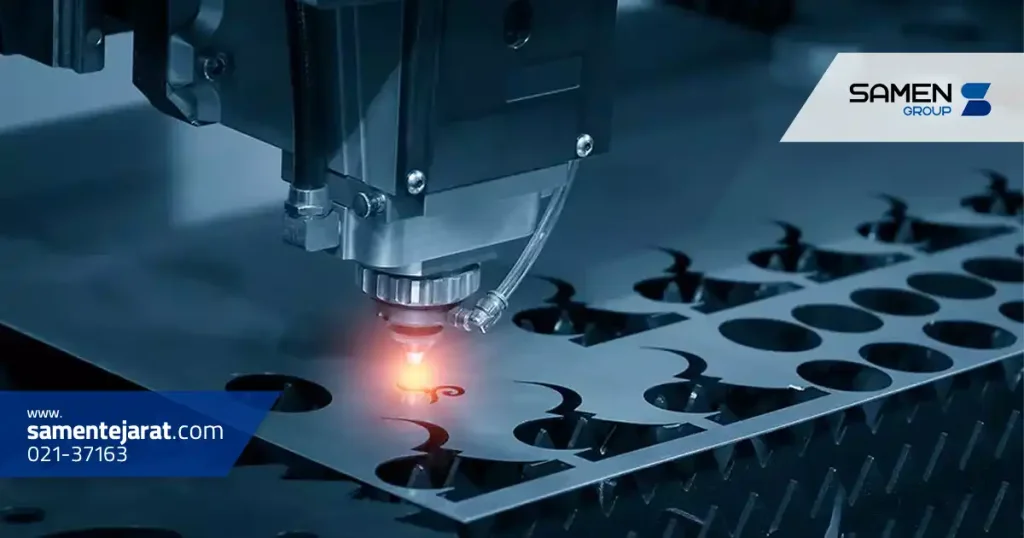

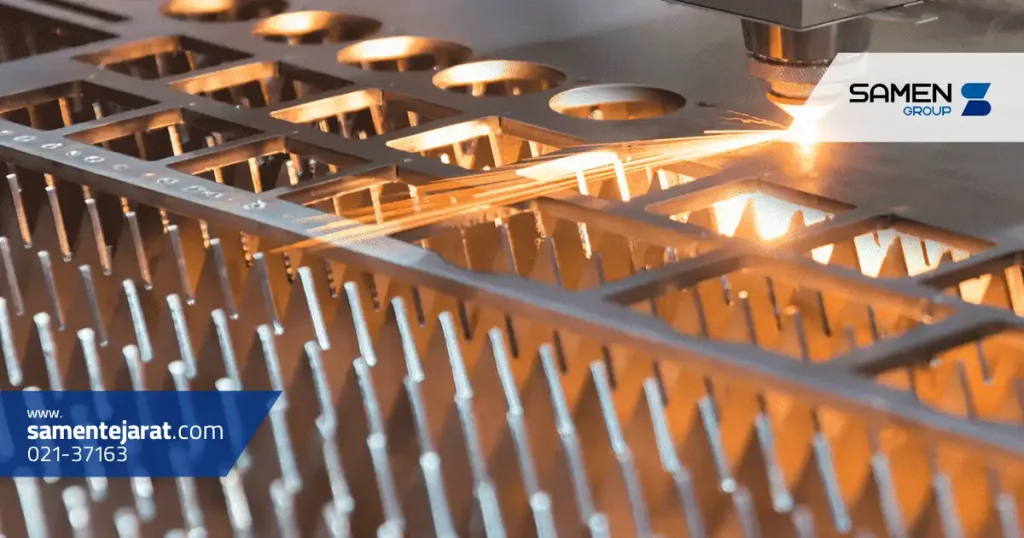

برش لیزر، فناوری ای است که با استفاده از پرتو متمرکز نور، ماده را ذوب یا تبخیر می کند تا برشی تمیز و دقیق ایجاد شود. این روش برخلاف ابزارهای مکانیکی، هیچ تماس فیزیکی با سطح ندارد و به همین دلیل، لبه ها کاملاً صاف و دقیق برش می خورند. در واقع، لیزر همان چاقوی نوری دنیای مدرن است؛ نازک، بی صدا و قدرتمند.
کاربردهای این فناوری از صنایع سنگین تا هنرهای ظریف گسترده است. از حکاکی روی فلزات تا برش پلکسی، چوب یا پارچه، همه می توانند از دقت بی نظیر این ابزار بهره مند شوند. اما در قلب این فناوری، طراحی دقیق و استاندارد قرار دارد؛ جایی که خلاقیت طراح با منطق فنی دستگاه در هم می آمیزد.

در طراحی قطعات فلزی برای برش لیزری، آگاهی از قیمت فولاد آلیاژی می‌ تواند به انتخاب متریال مناسب و مدیریت هوشمندانه هزینه‌ های تولید کمک کند.

اهمیت طراحی دقیق در موفقیت پروژه های برش لیزری

برش لیزری مانند ترجمه ای دقیق از زبان دیجیتال به فیزیکی است. هر خط در فایل طراحی، مسیری است که پرتو لیزر طی می کند. کوچک ترین خطا در این نقشه می تواند نتیجه را به طور کامل تغییر دهد. طراحی دقیق باعث می شود ضایعات متریال کمتر، زمان برش کوتاه تر و دقت نهایی بیشتر شود.
در مقابل، طراحی ضعیف می تواند منجر به سوختگی لبه ها، ناهماهنگی در اتصالات یا حتی شکست قطعه در حین مونتاژ شود. بنابراین، مرحله طراحی نه یک پیش نیاز ساده بلکه بخش حیاتی فرآیند برش لیزری است.

نکات کلیدی در طراحی فایل برای برش لیزری

انتخاب فرمت مناسب فایل طراحی (DXF، SVG، AI و غیره)

هر دستگاه لیزر با فرمت های خاصی کار می کند. برای مثال، DXF در نرم افزارهای CAD و SVG یا AI در طراحی های گرافیکی کاربرد دارند. انتخاب فرمت مناسب، مانع از بروز خطا در تبدیل خطوط و مقیاس ها می شود و فرآیند برش را دقیق تر می سازد.

تنظیم ضخامت خطوط و مسیرهای برش

در طراحی فایل برش لیزری، خطوط نباید ضخامت داشته باشند. تنها مسیر یا Path مهم است. درواقع، لیزر مسیر را دنبال می کند نه ضخامت خط را. برای برش، خطوط باید کاملاً بسته و پیوسته باشند تا مسیر حرکت پرتو قطع نشود.

رعایت حداقل فاصله بین خطوط برش

اگر فاصله بین خطوط بسیار کم باشد، متریال در حین برش ممکن است تاب بردارد یا بخش ها از هم جدا شوند. بسته به نوع متریال، این فاصله معمولاً بین نیم تا یک میلی متر در نظر گرفته می شود. رعایت این فاصله، از سوختگی لبه ها و اعوجاج جلوگیری می کند.

استفاده از فونت ها و اشکال مناسب برای برش دقیق

همه ی فونت ها برای برش لیزری مناسب نیستند. فونت های ظریف یا حروفی که بخش داخلی آن ها جدا می شود (مثل “O” یا “A”) ممکن است هنگام برش از بین بروند. بهتر است از فونت های ضخیم و ساده با اتصالات بسته استفاده شود یا در طراحی اصلاحات لازم اعمال گردد.

نکات فنی مرتبط با متریال و ضخامت برای طراحی برش لیزر

انتخاب نوع متریال (چوب، پلکسی، فلز، مقوا و …)

هر متریال رفتاری خاص در برابر لیزر دارد. چوب برش پذیری عالی دارد اما ممکن است لبه هایش سوخته شود. پلکسی شفاف برشی تمیز و براق می دهد. فلزات نیازمند قدرت بالاتر لیزر هستند و مقوا برای ماکت سازی بسیار ایده آل است. انتخاب درست متریال، اساس طراحی کاربردی است.

تأثیر ضخامت متریال بر تنظیمات برش

هرچه ضخامت متریال بیشتر باشد، باید سرعت برش کاهش یابد و توان لیزر افزایش پیدا کند. اما افزایش بیش ازحد توان ممکن است باعث تاب برداشتگی یا تغییر رنگ سطح شود. بنابراین، طراح باید ضخامت را از ابتدا در طرح لحاظ کند تا مقیاس و جزئیات با واقعیت هم خوانی داشته باشند.

در نظر گرفتن تاب برداشتگی یا سوختگی متریال

حرارت حاصل از لیزر ممکن است باعث تاب خوردگی یا سوختگی شود، مخصوصاً در مواد نازک یا چوبی. در طراحی باید بخش هایی برای تهویه حرارتی یا پشتیبانی تعبیه شود تا فشار حرارتی به صورت یکنواخت پخش گردد.

طراحی برش لیزر برای مونتاژ و اتصال قطعات

لحاظ کردن تلرانس ها و لقی ها در طراحی

در طراحی قطعاتی که قرار است به هم متصل شوند، تلرانس (فضای آزاد) باید در نظر گرفته شود. اگر فاصله بیش ازحد کم باشد، قطعات جا نمی خورند و اگر زیاد باشد، اتصال شل می شود. مقدار مناسب تلرانس بسته به متریال و ضخامت بین ۰٫۱ تا ۰٫۳ میلی متر است.

استفاده از قفل ها، زبانه ها و اتصالات هوشمند

یکی از جذاب ترین قابلیت های برش لیزری، طراحی اتصالات بدون چسب و پیچ است. قفل ها و زبانه های هوشمند به طراح امکان می دهند قطعات را به صورت فشاری یا کشویی در هم قفل کند. این روش هم زیباتر است و هم سرعت مونتاژ را بالا می برد.

نکات کاربردی برای طراحی قطعات سه بعدی قابل مونتاژ

در طراحی سازه های سه بعدی، هماهنگی زاویه ها، ضخامت و نحوه قفل شدن قطعات بسیار مهم است. نرم افزارهایی مانند Fusion 360 یا Rhino می توانند مدل سه بعدی را شبیه سازی کنند تا از درستی اتصالات قبل از برش اطمینان حاصل شود.

اشتباهات رایج در طراحی برش لیزری

خطوط باز و مسیرهای ناقص

اگر خطوط طراحی بسته نباشند، دستگاه لیزر مسیر را قطع می کند و برش کامل انجام نمی شود. همیشه باید مسیرها را بررسی کرد و از بسته بودن آن ها مطمئن شد.

عدم توجه به مقیاس طراحی

یکی از خطاهای رایج، تنظیم نکردن واحد اندازه گیری است. بسیاری از طراحان ناخواسته طرح خود را در مقیاس متفاوت (مثلاً اینچ به جای میلی متر) ذخیره می کنند که منجر به برش اشتباه می شود.

استفاده از جزئیات بسیار ریز و غیرقابل برش

جزئیات ظریف تر از ضخامت پرتو لیزر عملاً غیرقابل برش هستند. در طراحی باید حداقل اندازه ی قابل برش را در نظر گرفت تا طرح پس از اجرا تغییر نکند.

نکات ایمنی و نگهداری فایل های برش لیزری

بررسی فایل قبل از ارسال برای برش

پیش از برش نهایی، حتماً باید فایل در نرم افزار برش شبیه سازی شود تا مسیرها، ضخامت خطوط و جهت برش ها بررسی گردد. این کار از اتلاف زمان و متریال جلوگیری می کند.

رعایت استانداردهای ایمنی هنگام کار با دستگاه

نور لیزر بسیار خطرناک است و تماس مستقیم آن با چشم یا پوست آسیب زا است. استفاده از عینک محافظ مخصوص طول موج دستگاه و تهویه مناسب فضای کار ضروری است.

ذخیره و بایگانی طرح ها برای استفاده مجدد

ایجاد یک آرشیو منظم از فایل های برش، روند تولید را سریع تر و دقیق تر می کند. بهتر است نسخه های مختلف طرح ها همراه با یادداشت تنظیمات برش ذخیره شوند تا در پروژه های بعدی مورد استفاده قرار گیرند.
