گاهی برای ساختن یک قطعه ی استیل، لازم است فلز را نه با ضربه و زور، که با حوصله و فشارِ حساب شده رام کنیم؛ مثل شکل دادن به سفال، اما این بار با سیالی که در دلِ قالب می دود و فلز را به مرزِ فرمِ مطلوب می رساند. هیدروفرمینگ دقیقاً همین هنر است: شکل دهی ورق یا لوله ی فلزی با تکیه بر فشار سیال، برای رسیدن به قطعاتی سبک تر، یکپارچه تر، دقیق تر و اغلب مقاوم تر.
در دنیایی که طراحی های پیچیده، کاهش وزن، و کیفیت سطح و استحکام، هم زمان مطالبه می شوند، هیدروفرمینگ تبدیل به یکی از جذاب ترین پاسخ ها برای تولید قطعات استیل شده است؛ پاسخی که هم به زبان مهندسی حرف می زند و هم به زبان اقتصادِ تولید.
درک فرآیند هیدروفرمینگ زمانی کامل تر می شود که بدانیم نوسانات قیمت فولاد آلیاژی امروز چگونه می تواند بر انتخاب مواد اولیه و تصمیم گیری های مهندسی در تولید قطعات استیل اثر بگذارد.
هیدروفرمینگ روشی از شکل دهی فلز است که در آن، به جای تکیه بر سنبه و ماتریس های سخت و ضربات مکانیکی سنگین، از فشار بالای سیال (معمولاً آب یا روغن هیدرولیک) برای فرم دادن به فلز استفاده می شود. فلز می تواند ورق باشد یا لوله؛ و بسته به نوع قطعه، فرآیند به صورت هیدروفرمینگ ورق یا هیدروفرمینگ لوله ای انجام می گیرد.
در این روش، فلز درون قالب قرار می گیرد و با افزایش کنترل شده ی فشار سیال، به دیواره های قالب می چسبد و شکل نهایی را می گیرد. نتیجه اغلب قطعه ای است با درز کمتر، اتصال کمتر، و یکنواختی بهتر نسبت به بسیاری از روش های سنتی.
تاریخچه و توسعه فناوری هیدروفرمینگ
ریشه های هیدروفرمینگ را می توان در تکنیک های قدیمی تر شکل دهی با سیال جست وجو کرد؛ اما جهش واقعی آن زمانی رخ داد که صنعت به ترکیبی از سه چیز نیاز پیدا کرد: سبک سازی، دقت ابعادی بالا، و تولید انبوه با کیفیت پایدار. این نیازها به ویژه در خودروسازی، باعث شد هیدروفرمینگ از یک فناوری خاص و گران قیمت، به یک روش صنعتی جدی تبدیل شود.
با پیشرفت سیستم های هیدرولیک، کنترل فشار، طراحی قالب و شبیه سازی کامپیوتری، هیدروفرمینگ امروز دیگر یک روش «لوکس» نیست؛ بلکه در بسیاری از خطوط تولید، یک انتخاب منطقی برای ساخت قطعات پیچیده و مستحکم است.
نقش فشار سیال در شکل دهی فلز
در قلب هیدروفرمینگ، یک مفهوم ساده اما قدرتمند وجود دارد: فشارِ یکنواخت. برخلاف برخی روش های مکانیکی که نیرو را در نقاط محدود وارد می کنند، سیال می تواند فشار را به صورت گسترده و تقریباً همسان منتقل کند. این موضوع چند پیامد مهم دارد:
البته این «یونیفرم بودن» مطلق نیست. طراحی قالب، اصطکاک، ضخامت اولیه، خواص ماده و مسیر افزایش فشار، همگی در نتیجه نهایی نقش دارند.
در روش های سنتی مانند پرسکاری، شکل دهی بیشتر بر پایه ی تماس مستقیم ابزار با فلز و تغییر شکل با نیروی مکانیکی است. این تماس مستقیم گاهی نیازمند چند مرحله، چند ابزار، و گاهی عملیات تکمیلی مثل جوشکاری است تا قطعه به فرم نهایی برسد.
هیدروفرمینگ اما تلاش می کند مسیر را کوتاه تر کند:
به جای چند قطعه و چند اتصال، یک قطعه ی یکپارچه تر می دهد؛
به جای چند مرحله پرس و اصلاح، معمولاً فرآیند را فشرده تر و کنترل پذیرتر می کند؛
و به جای محدود شدن به فرم های ساده، در بسیاری موارد دست طراح را بازتر می گذارد.
هنگام طراحی قطعاتی که با هیدروفرمینگ ساخته می شوند، بررسی دقیق قیمت روز ورق استیل نقش مهمی در برآورد هزینه نهایی و بهینه سازی مصرف متریال دارد.

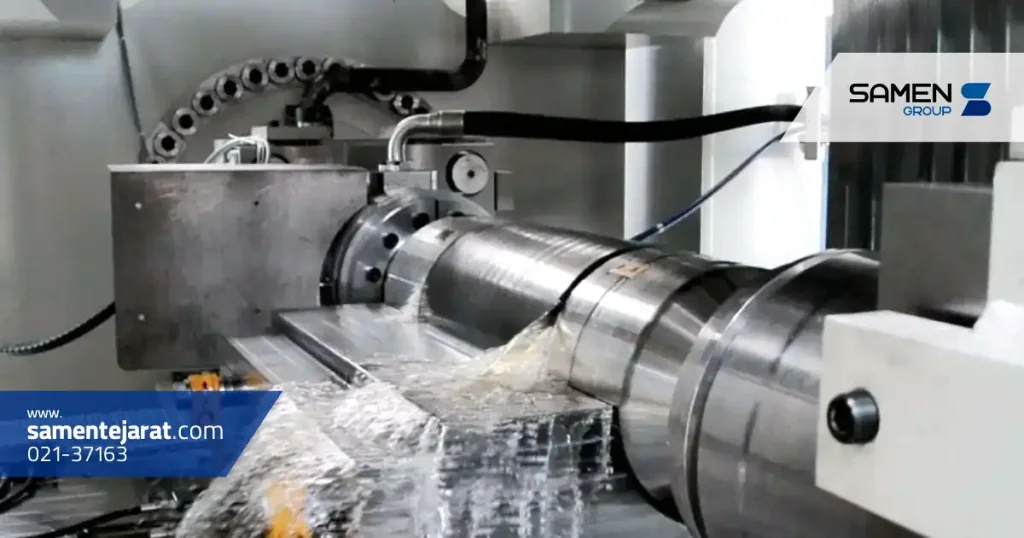

مراحل اجرای هیدروفرمینگ استیل
هرچند جزئیات بر اساس نوع قطعه و خط تولید تغییر می کند، اما یک مسیر کلی را می توان چنین دید:
ابتدا ماده ی خام آماده می شود؛ اگر قطعه لوله ای باشد، لوله با طول و ضخامت مشخص بریده و آماده سازی می گردد. اگر ورقی باشد، بلنک با ابعاد دقیق برش می خورد. سپس قطعه در قالب قرار می گیرد و سیستم آب بندی و نگهداری (کلمپ) آن را ثابت می کند.
در مرحله بعد، فشار سیال به تدریج افزایش می یابد. این افزایش باید حساب شده باشد؛ چون فشار زودهنگام یا بیش از حد، می تواند باعث ترک، نازک شدگی شدید یا حتی پارگی شود. گاهی همزمان با فشار داخلی، نیروهای محوری یا کششی کنترل شده اعمال می شود تا جریان ماده بهتر مدیریت شود.
پس از شکل گیری کامل و رسیدن فلز به دیواره ی قالب، فشار کاهش می یابد، قطعه خارج می شود و بسته به نیاز، عملیات تکمیلی مثل برش لبه ها، سوراخ کاری، پرداخت سطح یا حتی عملیات حرارتی انجام می گیرد.
نکته مهم این است که در هیدروفرمینگ، «کنترل» حرف اول را می زند؛ کنترل فشار، زمان، مسیر بارگذاری، و حتی روانکاری و اصطکاک.
استیل ها خانواده ی بزرگی اند و همه ی آن ها رفتار یکسانی در شکل دهی ندارند. برای هیدروفرمینگ، معمولاً استیل هایی انتخاب می شوند که شکل پذیری مناسبی داشته باشند و در عین حال خواص مکانیکی مطلوب را حفظ کنند.
به طور رایج، استیل های زنگ نزن آستنیتی به دلیل شکل پذیری بهتر، گزینه های محبوب تری برای فرم دهی های پیچیده هستند. در مقابل، برخی استیل های سخت تر یا با استحکام بسیار بالا ممکن است نیازمند کنترل دقیق تر فرآیند، فشارهای بالاتر، یا طراحی محافظه کارانه تر باشند.
ویژگی هایی که در انتخاب ماده اهمیت دارند:
افزایش استحکام و کیفیت قطعات
یکی از جذاب ترین خروجی های هیدروفرمینگ، یکپارچگی است. وقتی قطعه با اتصال کمتر ساخته می شود، نقاط ضعف ناشی از جوش، پیچ، یا هم پوشانی قطعات کاهش می یابد. از طرفی، تغییر شکل کنترل شده می تواند به بهبود سخت شوندگی کرنشی در برخی نواحی کمک کند و در نتیجه استحکام موضعی را بالا ببرد.
کیفیت سطح نیز در بسیاری موارد بهتر است؛ چون ابزار سخت کمتر روی سطح می لغزد و نقش اصطکاک مخرب کاهش می یابد.
کاهش وزن و مصرف مواد
هیدروفرمینگ اجازه می دهد قطعاتی با مقاطع بهینه و ضخامت نزدیک تر به نیاز واقعی طراحی شوند. در بسیاری از طراحی ها، به جای تقویت با ورق های اضافی یا قطعات کمکی، می توان از فرم دهی هوشمندانه استفاده کرد تا همان استحکام با وزن کمتر به دست آید.
این موضوع در صنایعی که هر گرم اهمیت دارد، مثل خودروسازی یا تجهیزات صنعتی قابل حمل، ارزش مستقیم اقتصادی دارد.
بهبود دقت ابعادی و طراحی پیچیده
وقتی فشار سیال قطعه را به شکل یکنواخت به قالب می نشاند، دستیابی به هندسه های پیچیده تر ممکن می شود؛ به ویژه برای قطعاتی با انحناهای پیوسته، تغییر مقطع، یا فرم های ترکیبی.
دقت ابعادی بهتر، یعنی مونتاژ آسان تر، تلرانس های کنترل پذیرتر و کاهش دوباره کاری. و برای تولید صنعتی، این یعنی کاهش هزینه پنهان.
بسیاری از قطعات لوله ای تولیدشده به روش هیدروفرمینگ، مستقیماً تحت تأثیر تغییرات قیمت روز میلگرد استیل قرار می گیرند، زیرا این تغییرات می تواند مسیر تأمین مواد اولیه را دگرگون کند.

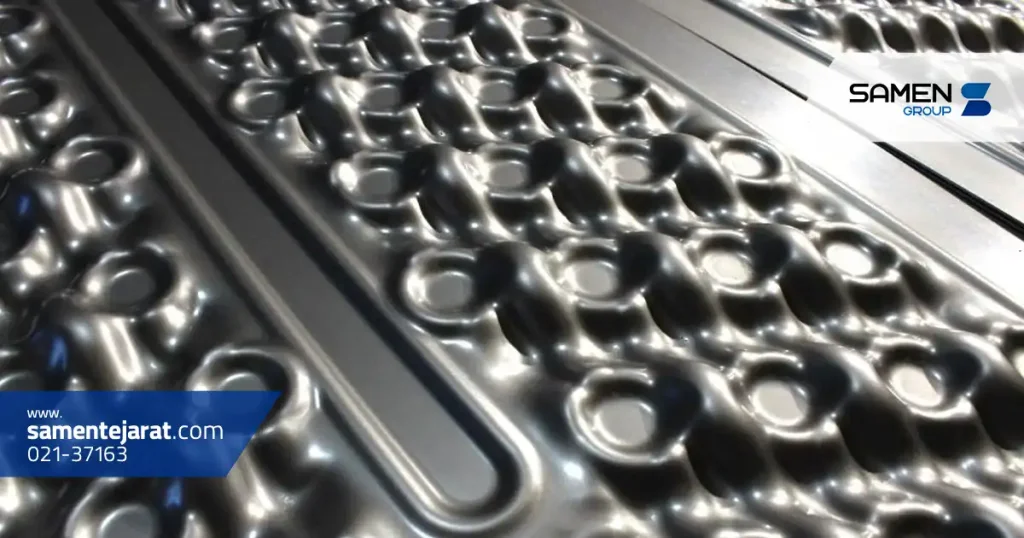

هزینه تجهیزات و راه اندازی
واقعیت این است که هیدروفرمینگ همیشه انتخاب اول نیست، چون ورود به آن ارزان تمام نمی شود. تجهیزات فشار بالا، سیستم های ایمنی، قالب های دقیق، و کنترل های پیشرفته، سرمایه گذاری اولیه را بالا می برند.
برای تیراژ پایین یا پروژه هایی که هنوز طراحی تثبیت نشده، گاهی روش های ساده تر اقتصادی تر هستند.
محدودیت های فنی و طراحی
هرچقدر هم هیدروفرمینگ انعطاف داشته باشد، مرز دارد. محدودیت هایی مثل:
به همین دلیل، طراحی برای هیدروفرمینگ یک مهارت تخصصی است. قطعه ای که برای پرسکاری خوب است، الزاماً برای هیدروفرمینگ خوب نیست و برعکس.
کاربرد در صنعت خودروسازی
در خودروسازی، هیدروفرمینگ بیشتر به چشم یک ابزار برای ساخت قطعات سبک و مقاوم دیده می شود؛ به خصوص در بخش هایی مثل اجزای شاسی، تیرهای تقویتی، ستون ها، قطعات ساختاری و برخی اجزای اگزوز یا سازه های لوله ای. مزیت کلیدی اینجا، ترکیب استحکام بالا با وزن کمتر و کاهش تعداد قطعات مونتاژی است.
کاربرد در صنایع نفت، گاز و پتروشیمی
در این صنایع، استیل غالباً به دلیل مقاومت خوردگی، دما و فشار انتخاب می شود. هیدروفرمینگ می تواند برای تولید برخی قطعات با هندسه ی ویژه، مسیرهای سیال، یا اجزای خاصی که نیازمند سطح داخلی بهتر و اتصال کمتر هستند مفید باشد؛ البته همیشه باید با استانداردهای سخت گیرانه ی ایمنی و کیفیت همخوانی داشته باشد.
کاربرد در صنایع لوازم خانگی و پزشکی
در لوازم خانگی، ظاهر، دقت، و کیفیت سطح اهمیت دارد؛ هیدروفرمینگ می تواند قطعاتی تمیز، با خطوط نرم و پرداخت بهتر ایجاد کند. در پزشکی نیز برای برخی قطعات استیل که نیازمند دقت بالا، شکل های پیچیده و سطح مناسب هستند، این روش جذابیت پیدا می کند؛ به خصوص وقتی کاهش اتصال و درز به بهداشت و دوام کمک می کند.
در پروژه هایی که هیدروفرمینگ لوله ای به صورت صنعتی اجرا می شود، آگاهی از قیمت لوله استیل امروز به برنامه ریزی دقیق تر تولید و کنترل هزینه ها کمک می کند.
هیدروفرمینگ در مقابل پرسکاری
پرسکاری معمولاً سریع تر و برای تیراژ بسیار بالا اقتصادی تر است، به خصوص وقتی قطعه ساده باشد. اما برای هندسه های پیچیده، ممکن است به چند مرحله پرس، چند ابزار و گاهی جوشکاری نیاز باشد.
هیدروفرمینگ در بسیاری از قطعات پیچیده می تواند مراحل را کاهش دهد و قطعه یکپارچه تری ارائه کند. از طرف دیگر، نیاز به فشار بالا و کنترل دقیق، هزینه سرمایه گذاری و حساسیت فرآیند را افزایش می دهد.
به زبان ساده:
پرسکاری راهی مستقیم و پرقدرت است؛
هیدروفرمینگ راهی نرم تر، دقیق تر و گاهی هوشمندانه تر.
هیدروفرمینگ در مقابل ریخته گری
ریخته گری برای ساخت برخی هندسه ها عالی است، اما در مورد قطعات استیل، چالش هایی مثل کیفیت سطح، تخلخل، خواص مکانیکی و عملیات های تکمیلی می تواند جدی باشد. همچنین ریخته گری به ماهیت خود با مسیرهای متفاوتی از نظر ریزساختار و عیوب احتمالی همراه است.
هیدروفرمینگ از ماده ی کارشده (ورق/لوله) استفاده می کند و معمولاً قطعه ی حاصل خواص مکانیکی قابل اتکاتر و ساختار یکنواخت تری دارد. اما برای برخی شکل ها که فرم دهی بسیار شدید می طلبند، ریخته گری ممکن است از نظر امکان پذیری جلوتر باشد.
پیشرفت های تکنولوژیک
آینده هیدروفرمینگ به سمت هوشمندتر شدن می رود؛ یعنی کنترل دقیق تر مسیر فشار، استفاده گسترده تر از شبیه سازی برای پیش بینی نازک شدگی و ترک، و قالب هایی که سریع تر تنظیم می شوند.
همچنین ترکیب هیدروفرمینگ با فرآیندهای تکمیلی و خطوط تولید انعطاف پذیر، می تواند هزینه ها را پایین بیاورد و این فناوری را برای کسب وکارهای بیشتری در دسترس کند.
نقش هیدروفرمینگ در تولید پایدار
تولید پایدار فقط شعار نیست؛ در کارخانه یعنی کاهش ضایعات، کاهش انرژی، کاهش وزن محصول، و افزایش عمر قطعه. هیدروفرمینگ در بسیاری از پروژه ها با کاهش تعداد قطعات و اتصال ها، به کاهش مصرف مواد و ساده تر شدن مونتاژ کمک می کند. وقتی طراحی درست باشد، ضایعات کمتر و بهره وری مواد بیشتر می شود.
در مسیر صنعتی آینده، هر فناوری که هم کیفیت بدهد و هم اتلاف را کم کند، شانس ماندگاری دارد؛ و هیدروفرمینگ از این نظر، حرف هایی برای گفتن دارد.
سوالات متداول
نه همیشه. برخی گریدهای استیل شکل پذیری بالاتری دارند و برای فرم های پیچیده مناسب ترند. استیل های سخت تر یا با استحکام بالا ممکن است به فشار بیشتر و طراحی محافظه کارانه تر نیاز داشته باشند.
هر دو رایج اند، اما در بسیاری از کاربردهای صنعتی، هیدروفرمینگ لوله ای برای ساخت قطعات ساختاری و مقاطع پیچیده بسیار محبوب است.
بله، در نواحی کشیده شده نازک شدگی رخ می دهد. هنر فرآیند و طراحی این است که این نازک شدگی کنترل شود و از حد مجاز عبور نکند.
برای قطعات ساده و تیراژ خیلی بالا، پرسکاری معمولاً اقتصادی تر است. اما برای قطعات پیچیده که در روش های سنتی به چند مرحله و مونتاژ نیاز دارند، هیدروفرمینگ می تواند در مجموع هزینه را کاهش دهد.
اغلب ترکیبی از طراحی نامناسب، کنترل نادرست مسیر فشار، یا انتخاب ماده ی اولیه نامتناسب باعث ترک، پارگی یا چین خوردگی می شود.
