در سازه های بتنی، هر جزئیات کوچک می تواند سرنوشت عملکرد کل ساختمان را تغییر دهد. میلگرد ادکا و میلگرد ممان منفی دو قطعه تقویتی مهم در سقف تیرچه بلوک هستند که هر کدام نقشی کلیدی در ایمنی و پایداری سازه ایفا می کنند. ادکا وظیفه انتقال مناسب برش و اتصال تیرچه به تیر را بر عهده دارد، در حالی که ممان منفی به کنترل خمش در ناحیه تکیه گاه و جلوگیری از ترک خوردگی کمک می کند. مقایسه این دو میلگرد از آن جهت مهم است که طراح و مجری بتوانند انتخاب درستی داشته باشند و هم ایمنی سازه و هم بهینه سازی اقتصادی پروژه را تضمین کنند.

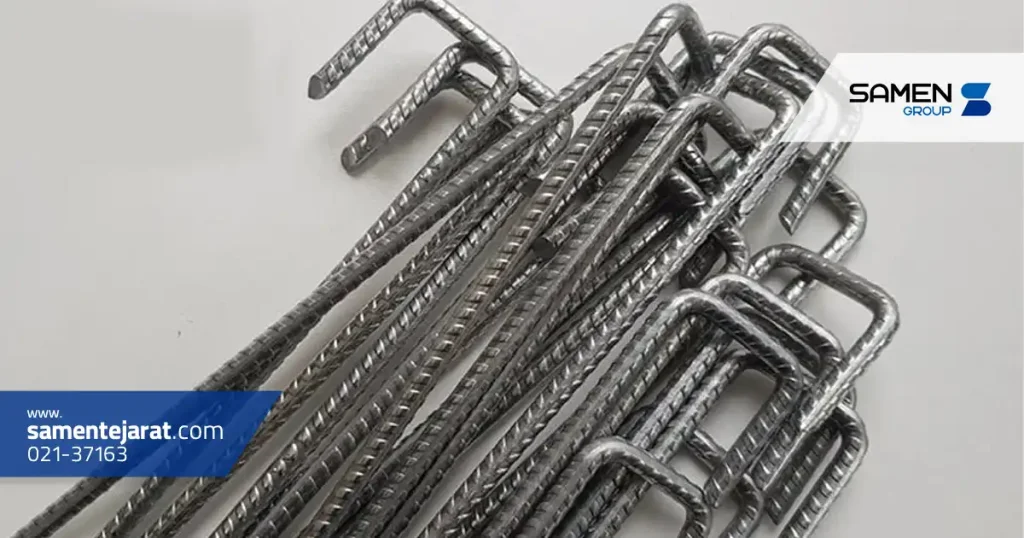

معرفی میلگرد ادکا
میلگرد ادکا در واقع یک قطعه خم شده با زاویه مشخص است که در محل اتصال تیرچه به تیرهای اصلی نصب می شود. هدف اصلی آن توزیع مناسب نیروی برشی و جلوگیری از شکستگی یا لغزش تیرچه در ناحیه تکیه گاه است. این میلگرد معمولا به شکل L یا Z طراحی می شود تا بتواند نیروی برشی را در دو جهت مهار کند. به دلیل نقش حیاتی آن در انتقال بار، کیفیت خمکاری و طول مهاری میلگرد ادکا بسیار حائز اهمیت است.
معرفی میلگرد ممان منفی
میلگرد ممان منفی میلگردی مستقیم یا با خم های ملایم است که در بالای تیرچه و نزدیک تکیه گاه قرار می گیرد. هدف از قرار دادن آن، مقابله با لنگر خمشی منفی ایجادشده در محل تکیه گاه ها است. این لنگرها معمولا باعث ترک خوردگی در بالای دال یا سقف می شوند. با افزودن این میلگردها، مقطع در برابر خمش تقویت شده و رفتار سقف صلب تر و یکپارچه تر می شود.
برای برآورد هزینه پروژه و انتخاب اقتصادی ترین گزینه، آگاهی از قیمت میلگرد در کنار شناخت تفاوت میلگرد ادکا و ممان منفی می تواند تصمیم گیری مهندسان و مجریان را دقیق تر و بهینه تر کند.
شکل و هندسه
میلگرد ادکا معمولا با خم های تند و زاویه دار تولید می شود تا نیروی برش را به خوبی مهار کند، در حالی که میلگرد ممان منفی غالبا مستقیم یا با خم نرم است تا تمرکز تنش ایجاد نکند. طراحی دقیق خم ها و طول مهاری بر اساس آیین نامه های ملی الزامی است.
ابعاد، قطر و جنس
هر دو میلگرد از فولاد آجدار با مقاومت بالا ساخته می شوند، اما قطر آن ها بسته به بار وارده و دهانه سقف انتخاب می شود. میلگرد ادکا معمولا قطری نزدیک به میلگردهای کششی تیرچه دارد، ولی میلگرد ممان منفی ممکن است در پروژه های سنگین با قطر بالاتر انتخاب شود.
طول و نحوه خمکاری
طول مهاری میلگرد ادکا باید به اندازه ای باشد که در بتن به خوبی مهار شود. خمکاری باید با دستگاه های استاندارد انجام شود تا از شکستگی یا کاهش مقاومت فولاد جلوگیری شود. در مورد میلگرد ممان منفی، طول آن باید طوری انتخاب شود که ناحیه بحرانی خمش را پوشش دهد.
ضوابط و معیارهای طراحی
ضوابط طراحی این میلگردها در آیین نامه بتن ایران (مبحث نهم مقررات ملی ساختمان) مشخص شده است. رعایت حداقل طول مهاری، قطر مناسب و فاصله گذاری صحیح از الزامات طراحی است.

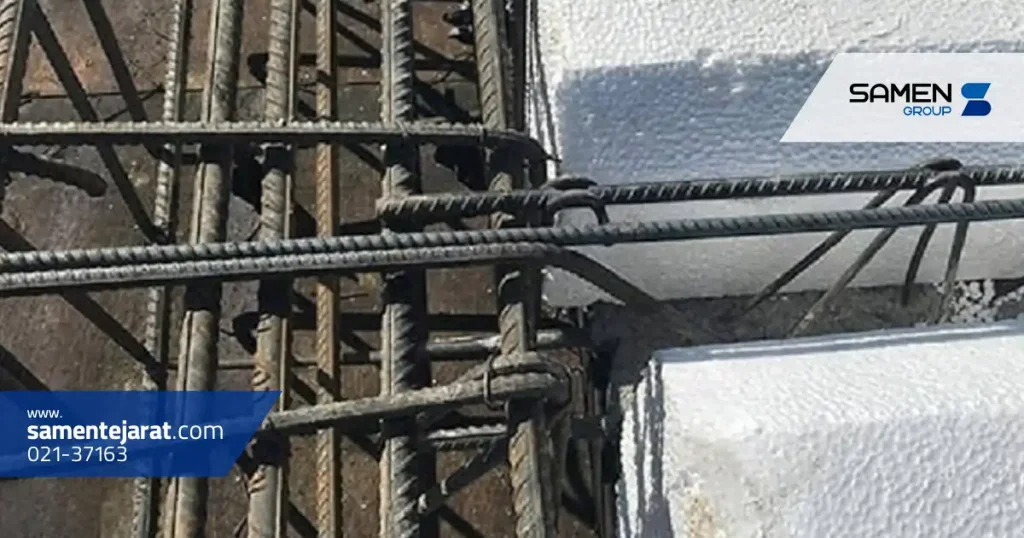

محل نصب میلگرد ادکا در سازه
میلگرد ادکا درست در محل تکیه گاه تیرچه ها و روی بال فوقانی تیر نصب می شود و به نوعی دو قطعه تیرچه را به هم قفل می کند.

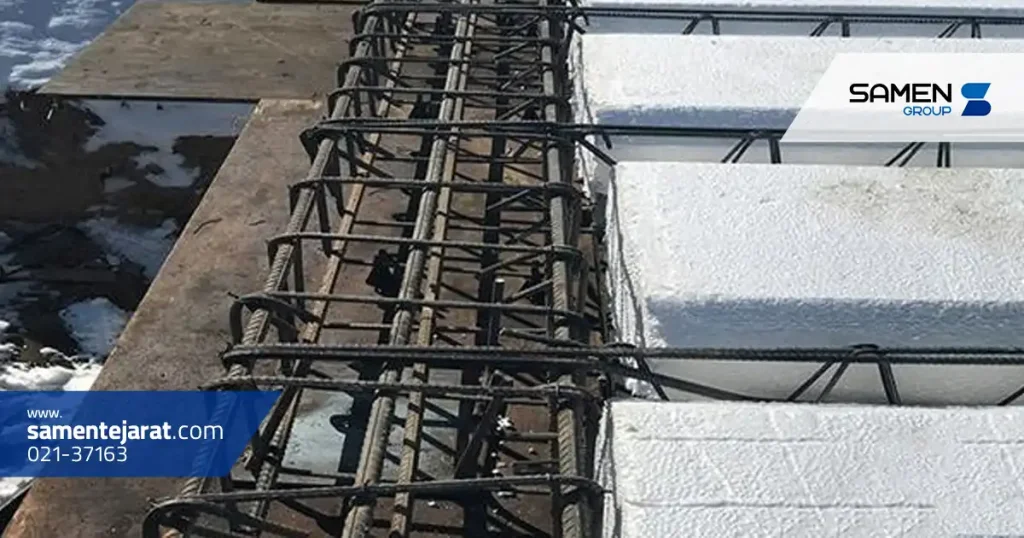

محل نصب میلگرد ممان منفی در سازه
میلگرد ممان منفی در بالای سقف، دقیقاً در نزدیکی تکیه گاه ها نصب می شود و روی بتن پوششی قرار می گیرد تا در برابر لنگر منفی مقاومت ایجاد کند.
شرایطی که استفاده از هر کدام الزامی است
در دهانه های بزرگ، سقف هایی با بار زنده زیاد و یا سازه هایی که لرزه خیزی بالایی دارند، وجود هر دو میلگرد ضروری است. حذف آن ها ممکن است باعث رفتار غیرایمن سقف شود.
نقش میلگرد ادکا در کنترل برش و اتصال تیرچه به تیر
این میلگرد مثل یک گیره عمل می کند و اجازه نمی دهد تیرچه تحت بارگذاری از محل تکیه گاه جدا شود یا لغزش کند.
نقش میلگرد ممان منفی در تحمل لنگر منفی
میلگرد ممان منفی باعث می شود که مقطع بالای سقف در محل تکیه گاه ها دچار ترک خوردگی شدید نشود و بار بین تیرچه ها بهتر توزیع گردد.
تأثیر بر ترک خوردگی، خیز و یکپارچگی سقف
وجود این میلگردها باعث می شود خیز سقف کاهش یابد، ترک های انقباضی و حرارتی کنترل شوند و سقف رفتاری یکپارچه تر از خود نشان دهد.
در زمان طراحی و اجرای سقف تیرچه بلوک، بررسی کیفیت و قیمت فولاد آلیاژی مورد استفاده برای تولید میلگردها اهمیت زیادی دارد، زیرا انتخاب متریال مناسب مستقیماً بر دوام و ایمنی سازه اثر می گذارد.

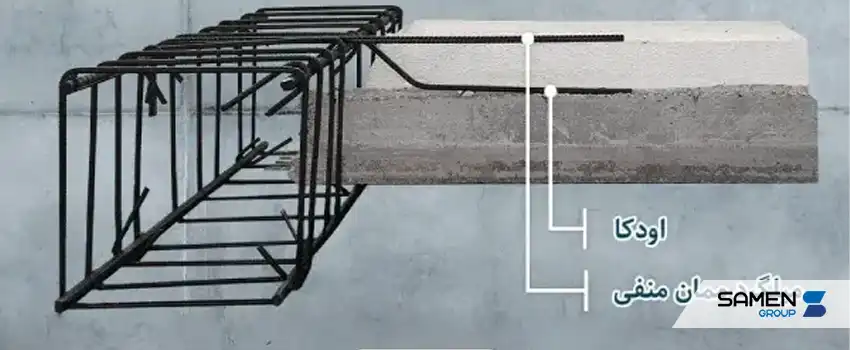

تفاوت در کاربرد
ادکا برای کنترل برش و اتصال، ممان منفی برای مقابله با خمش.
تفاوت در طراحی و محاسبه
ادکا بر اساس نیروی برشی طراحی می شود، ممان منفی بر اساس لنگر خمشی.
تفاوت در اجرا و نصب
ادکا به صورت زاویه دار در تکیه گاه نصب می شود، ممان منفی به صورت مستقیم در بالای دال.
ادکا کوچک ولی حیاتی است و هزینه کمی دارد؛ ممان منفی هزینه بیشتری دارد اما عمر سازه را به طور محسوسی افزایش می دهد.
نکات مهم در نصب میلگرد ادکا
خم ها باید استاندارد باشد، طول مهاری کافی رعایت شود و جوشکاری غیرمجاز انجام نشود.
نکات مهم در نصب میلگرد ممان منفی
میلگرد باید دقیقاً در جای درست و با کاور مناسب نصب شود تا زنگ زدگی و خوردگی آن به حداقل برسد.
خطاها و اشتباهات معمول
کوتاه گرفتن طول مهاری، جابجایی میلگرد در حین بتن ریزی و استفاده از میلگرد با قطر نامناسب از خطاهای رایج است.
راهکارهای کنترل کیفیت
بازرسی چشمی قبل از بتن ریزی، کنترل نقشه ها و استفاده از چک لیست اجرایی کمک زیادی به کیفیت کار می کند.
سوالات متداول
خیر، حذف آن باعث کاهش مقاومت برشی و افزایش خطر لغزش تیرچه می شود.
نه، حتی در دهانه های کوتاه برای جلوگیری از ترک خوردگی توصیه می شود.
خیر، کارکرد این دو متفاوت است و جایگزین یکدیگر نیستند.
