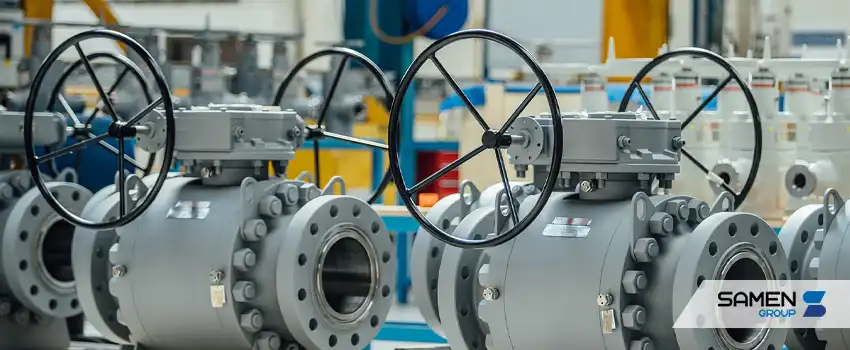

در صنایع سنگین و سیستم های انتقال سیالات، شیرهای فشار قوی از حیاتی ترین اجزای شبکه به شمار می روند. این تجهیزات وظیفه کنترل، قطع و وصل یا تنظیم جریان سیالاتی را دارند که معمولاً تحت فشار و دمای بالا حرکت می کنند. به همین دلیل، طراحی، جنس بدنه، و مهم تر از همه کلاس و رتبه بندی شیر نقشی اساسی در کارایی و ایمنی سیستم ایفا می کند. انتخاب نادرست کلاس می تواند منجر به نشت، شکست، یا حتی انفجار تجهیزات شود؛ در حالی که انتخاب صحیح، عمر مفید سیستم را افزایش داده و هزینه های نگهداری را به حداقل می رساند.
در طراحی هر سیستم تحت فشار، شناخت و انتخاب دقیق کلاس و رتبه بندی شیر ضروری است. این دو عامل تعیین می کنند که شیر تا چه میزان فشار و دما را می تواند تحمل کند. انتخاب اشتباه ممکن است باعث افت راندمان، بروز نشتی یا خطرات ایمنی شود. مهندسان طراحی معمولاً بر اساس فشار طراحی (Design Pressure) و دمای کاری (Operating Temperature) کلاس شیر را تعیین می کنند.
با توجه به نوسانات بازار جهانی، قیمت فولاد آلیاژی به صورت روزانه تغییر می کند و اطلاع از نرخ دقیق آن برای خرید صنعتی اهمیت بالایی دارد.

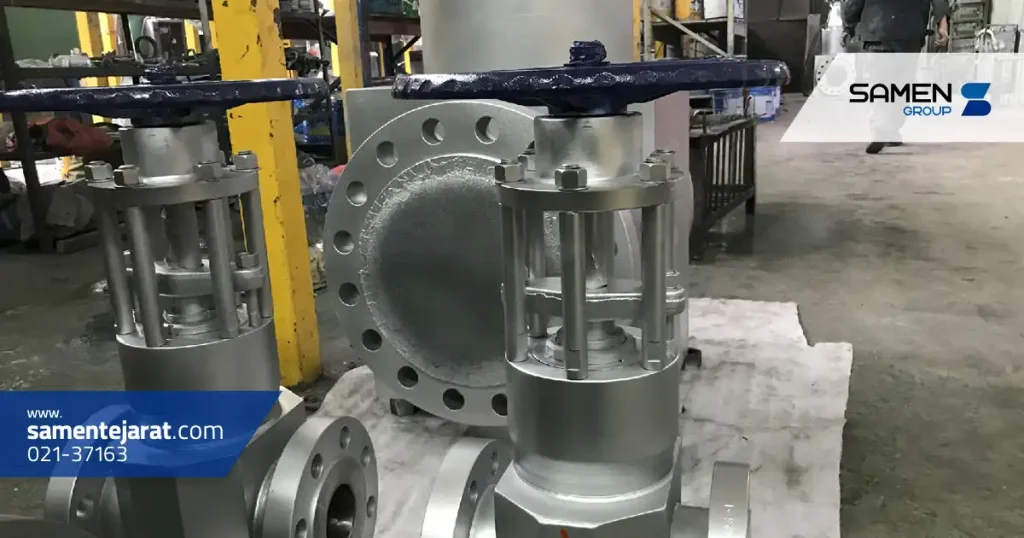

استانداردهای تعیین کلاس (ASME، ANSI و API)
کلاس شیرها طبق استانداردهای بین المللی مانند ASME B16.34، ANSI و API تعیین می شود. این استانداردها محدوده تحمل فشار هر کلاس را در دماهای مختلف مشخص می کنند. در واقع، کلاس نوعی «رده بندی فشاری» است که نشان می دهد بدنه و اتصالات شیر تا چه میزان فشار داخلی را می توانند بدون آسیب تحمل کنند. هر استاندارد ممکن است روش محاسبه و معیارهای متفاوتی داشته باشد، اما همگی با هدف تضمین ایمنی و یکپارچگی عملکرد سیستم تدوین شده اند.
نحوه شناسایی کلاس شیرها بر اساس فشار و دما
کلاس شیرها معمولاً با اعدادی مانند 150، 300، 600 و … مشخص می شوند. این اعداد به طور مستقیم به میزان فشار کاری شیر در دمای مشخص (معمولاً °F100 یا °C38) اشاره دارند. با افزایش دما، تحمل فشار کاهش می یابد؛ زیرا انبساط حرارتی و تنش مکانیکی در بدنه افزایش پیدا می کند. بنابراین، هنگام انتخاب شیر، باید علاوه بر فشار سیستم، دمای کاری نیز به دقت بررسی شود.
تفاوت کلاس های 150، 300، 600، 900، 1500 و 2500
هر کلاس محدوده ی خاصی از فشار قابل تحمل را نشان می دهد. برای مثال،
افزایش کلاس به معنی افزایش ضخامت بدنه، استحکام فلز و نوع فلنج ها است؛ در نتیجه قیمت نیز افزایش می یابد.

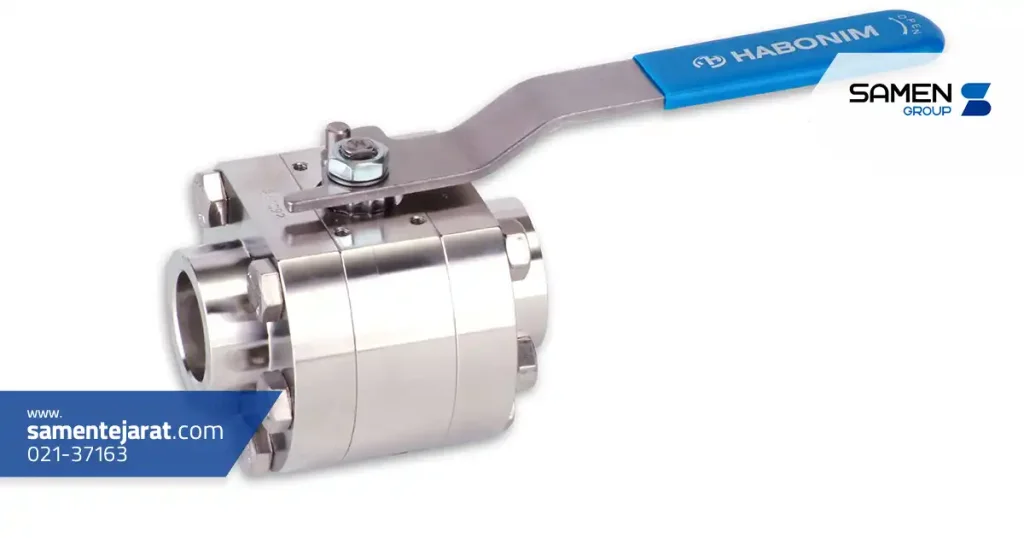

تعریف Pressure Rating و ارتباط آن با Class
Pressure Rating یا همان رتبه بندی فشاری، معیاری برای بیان حداکثر فشار قابل تحمل شیر در دمای خاص است. این مفهوم در بسیاری از استانداردها معادل Class در نظر گرفته می شود، اما در برخی موارد تفاوت های جزئی دارد. در واقع، Pressure Rating یک مفهوم عملیاتی تر است که مستقیماً از محاسبات فشار طراحی و دمای کاری به دست می آید.
نحوه محاسبه رتبه بندی بر اساس فشار طراحی و دمای کاری
در طراحی صنعتی، Pressure Rating بر اساس فرمول های مکانیک سیالات و مقاومت مواد محاسبه می شود. عواملی مانند جنس بدنه (استنلس استیل، کربن استیل، برنز و …)، ضخامت دیواره، نوع اتصال (فلنجی یا جوشی) و حتی نوع سیال تأثیرگذارند. به عنوان مثال، برای سیالات خورنده، معمولاً از متریال های مقاوم تر با رتبه بندی بالاتر استفاده می شود.
تفاوت بین Pressure Rating و Pressure Class
هرچند در بسیاری از منابع این دو اصطلاح مترادف در نظر گرفته می شوند، اما در جزئیات فنی تفاوت هایی دارند. Pressure Class بیشتر جنبه استانداردی دارد و در اسناد مهندسی و طراحی اولیه استفاده می شود، در حالی که Pressure Rating به عملکرد واقعی در شرایط کاری اشاره دارد. به بیان دیگر، Class یک شاخص نامی (Nominal) است اما Rating مقدار واقعی قابل تحمل در شرایط مشخص است.
جدول تطبیقی بین کلاس و فشار کاری در دماهای مختلف
در استاندارد ASME B16.34، جدولی برای مقایسه کلاس ها در دماهای مختلف ارائه شده است. به طور مثال، در دمای حدود 38 درجه سانتی گراد، کلاس 150 فشار حدود 19 بار را تحمل می کند، در حالی که کلاس 600 تا حدود 78 بار را. با افزایش دما، این ارقام کاهش پیدا می کند؛ بنابراین همیشه باید به «فشار مجاز در دمای کاری» توجه شود نه فقط به عدد کلاس.
مثال های صنعتی از کاربرد هر کلاس در خطوط انتقال و پالایشگاه ها
در پالایشگاه های نفتی، معمولاً خطوط ورودی و خروجی بخار از شیرهای کلاس 600 یا 900 استفاده می کنند تا در برابر شوک های فشاری مقاومت کنند. در صنایع گاز طبیعی، کلاس 300 یا 600 متداول است. در خطوط انتقال آب صنعتی یا سیستم های تهویه، کلاس 150 کفایت می کند. هر محیط صنعتی بسته به فشار طراحی و نوع سیال، کلاس مخصوص به خود را نیاز دارد.

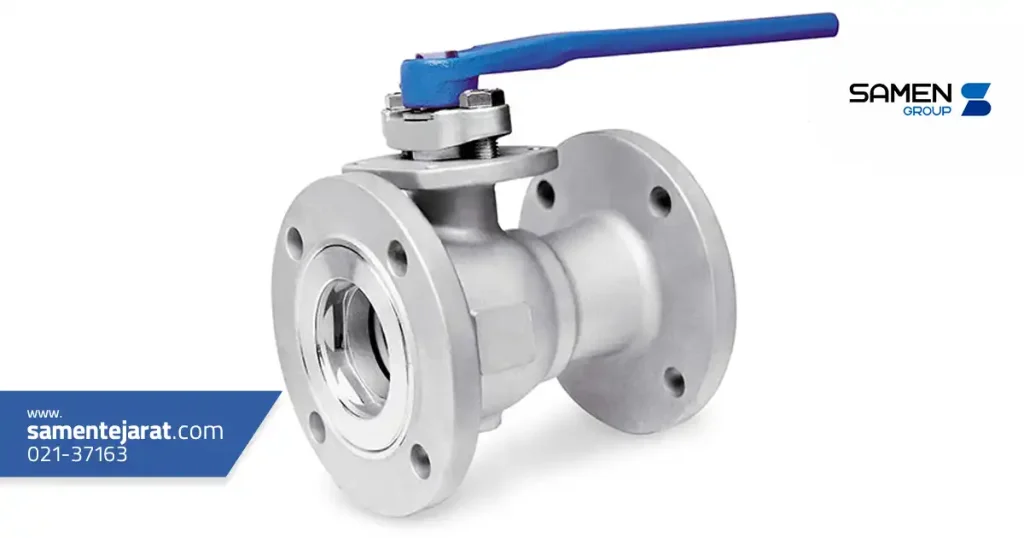

نکات مهم در انتخاب شیر متناسب با فشار و دما
پیش از انتخاب شیر فشار قوی، باید مواردی مانند نوع سیال، فشار کاری، دمای عملیاتی، متریال لوله ها و استاندارد طراحی سیستم بررسی شوند. توصیه می شود همیشه از استاندارد ASME B16.34 یا API 6D برای تطبیق فشار و دما استفاده شود. علاوه بر این، توجه به کیفیت ساخت، برند تولیدکننده و نوع آب بندی (Seat & Seal) نیز در طول عمر و عملکرد شیر تأثیر مستقیم دارد.
در پروژه های ساختمانی و نفت و گاز، انتخاب متریال مناسب بدون بررسی دقیق قیمت استیل و کیفیت آن تقریباً غیرممکن است.
معرفی استاندارد ASME B16.34
این استاندارد به عنوان مرجع اصلی در تعیین کلاس، فشار مجاز، دما، و مواد سازنده شیرهای صنعتی شناخته می شود. در ASME B16.34 جداولی برای انواع متریال از جمله استنلس استیل، فولاد کربنی، آلیاژ نیکل و برنز ارائه شده که مهندسان می توانند با استناد به آن، انتخاب دقیق تری انجام دهند.
ارتباط با استانداردهای API و ISO
علاوه بر ASME، استانداردهای API 6D و ISO 5208 نیز معیارهایی برای تست فشار، نشت و عملکرد شیرهای صنعتی ارائه می دهند. ترکیب این استانداردها تضمین می کند که شیر مورد استفاده نه تنها از نظر طراحی، بلکه از نظر عملکرد واقعی نیز در محدوده ایمن قرار دارد.
سؤالات متداول
کلاس عددی است که در استانداردها برای تعیین محدوده فشار و دما استفاده می شود، در حالی که رتبه بندی بیانگر عملکرد واقعی شیر در شرایط کاری مشخص است.
خیر، کلاس بالاتر الزاماً به معنی کارایی بیشتر نیست؛ بلکه برای فشارها و دماهای بالاتر طراحی شده است. انتخاب بی دلیل کلاس بالا فقط هزینه را افزایش می دهد.
استاندارد ASME B16.34 مرجع اصلی در این زمینه است، ولی API 6D و ISO 5208 نیز در تست و تضمین کیفیت نقش دارند.
بله، جنس بدنه یکی از عوامل اصلی است. برای مثال، شیرهای فولادی نسبت به شیرهای برنزی در کلاس های بالاتر مقاومت بیشتری دارند.
