فرآیند خم کردن ورق آلومینیوم

ورق های آلومینیوم در دل صنعت، مانند برگ های نقره ای درختان مهندسی اند؛ ظریف و سبک اما توانمند و انعطاف پذیر. خم کردن این ورق ها هنری است که در بطن خود علم متالورژی، دقت مکانیک و ظرافت طراحی را یکجا گرد آورده است. در این مقاله، با جزئیات کامل فرآیند خمکاری ورق آلومینیوم، انواع روش ها، مراحل اجرایی، ابزار مورد نیاز و کاربردهای گسترده اش آشنا خواهیم شد تا تصویری کامل از این مهارت صنعتی ارزشمند در ذهن شما نقش بندد.برای انتخاب روش خمکاری مناسب، علاوه بر بررسی کیفیت و نوع آلیاژ، باید قیمت ورق آلومینیوم را نیز در نظر گرفت تا هزینه‌ های تولید بهینه‌سازی شود.

خمکاری ورق آلومینیوم چیست؟

خمکاری ورق آلومینیوم به معنای تغییر شکل دائمی ورق در ناحیه ای مشخص است که بدون ایجاد شکستگی یا ترک، ورق از حالت تخت خارج شده و در زاویه ای دلخواه خم می شود. این فرآیند برخلاف برش یا سوراخکاری، بخشی از پیوستگی ساختاری فلز را حذف نمی کند، بلکه با اعمال نیروی کنترل شده، الیاف داخلی و خارجی را به انحنایی هماهنگ و دقیق می رساند.

ویژگی مهم خمکاری در آلومینیوم، ظرافت تنظیم نیرو نسبت به سایر فلزات است. زیرا آلومینیوم به دلیل خواص نرم و نیمه سخت خود در آلیاژهای مختلف، اگرچه شکل پذیری خوبی دارد اما در صورت رعایت نکردن استانداردهای شعاع خم و جهت نورد، دچار ترک سطحی یا شکست در لبه ها می شود. همین حساسیت، اهمیت یادگیری علمی این فرآیند را دوچندان می سازد.در فرآیند خمکاری ورق آلومینیوم، علاوه بر انتخاب روش و ابزار مناسب، باید به عواملی مانند قیمت ورق و تاثیر آن بر هزینه‌های نهایی تولید نیز توجه ویژه‌ای داشت.

انواع روش های خمکاری ورق آلومینیوم

با شناخت روش های خمکاری، می توان بهترین تکنیک را متناسب با ضخامت، آلیاژ، تیراژ تولید و دقت مورد انتظار انتخاب کرد.

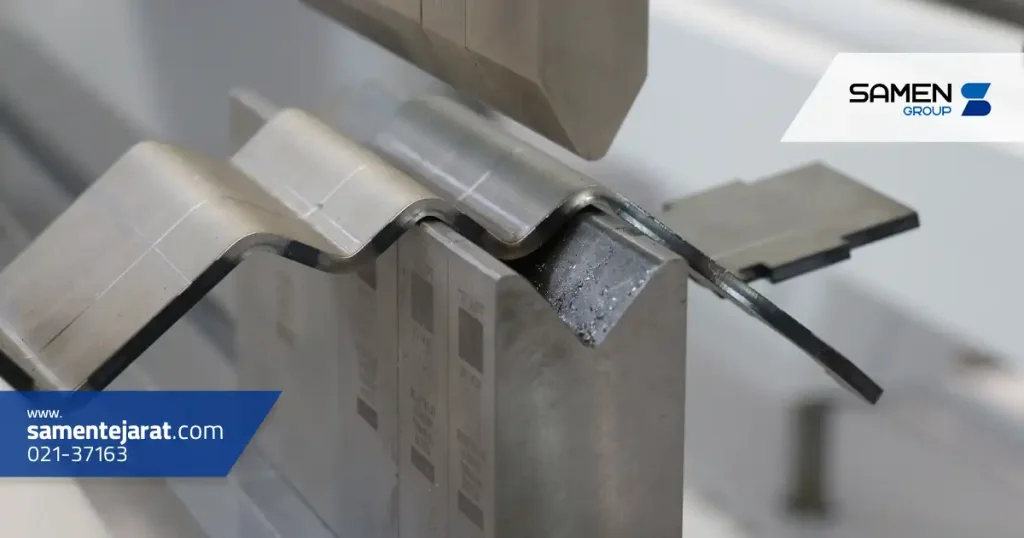

خمکاری ورق آلومینیوم با دستگاه پرس برک

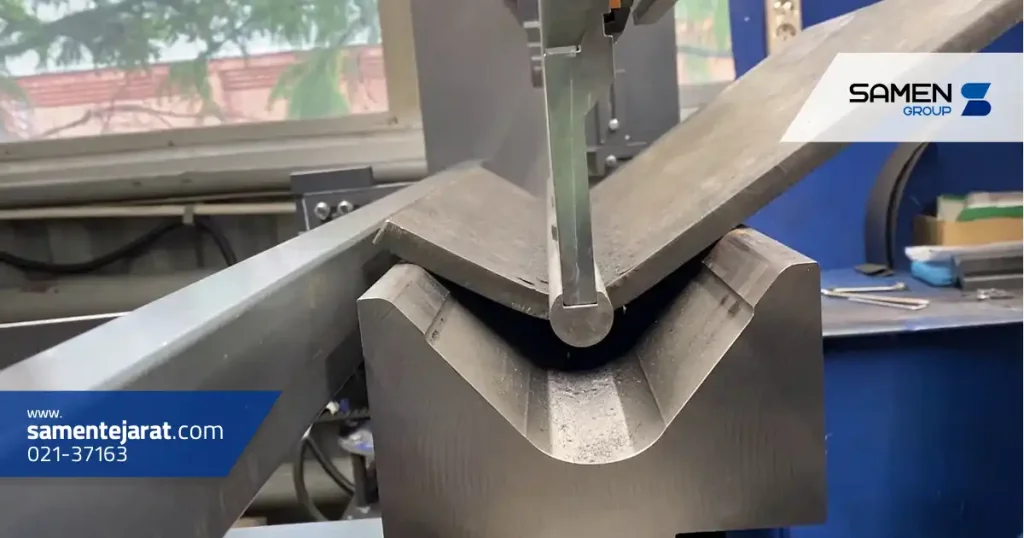

دستگاه پرس برک یکی از رایج ترین تجهیزات برای خمکاری ورق آلومینیوم به شمار می رود. این دستگاه با داشتن سنبه و قالب خمکاری (Die)، ورق را در نقطه مورد نظر تحت فشار قرار داده و به زاویه دلخواه خم می کند. مزیت اصلی آن دقت بالا، قابلیت خمکاری در طول زیاد و امکان ایجاد خم های پی درپی با سرعت بالا است. در صنایع ساختمانی و تابلو سازی، پرس برک انتخابی محبوب محسوب می شود.

خمکاری ورق آلومینیوم دستی ورق آلومینیوم

در پروژه های کوچک، نمونه سازی یا کارگاه های هنری، خمکاری دستی رایج است. این روش با استفاده از گیره، میز کار، چکش لاستیکی یا قالب های خم کوچک انجام می شود. هرچند نیازمند مهارت فردی و دقت بالا در اجرای یکنواختی خم است، اما انعطاف در فرم دهی های خاص و صرفه جویی در هزینه های تجهیزات سنگین از مزایای آن به شمار می آید.

خمکاری ورق آلومینیوم با رول فرمینگ

رول فرمینگ روشی پیوسته برای خمکاری طولانی و تولید انبوه مقاطع استاندارد مثل ناودانی، پروفیل های درب و پنجره و ریل ها است. در این روش، ورق از میان چندین غلتک عبور می کند و به تدریج فرم مورد نظر را پیدا می کند. یکنواختی سطح، سرعت بالا و ضایعات کم، رول فرمینگ را به انتخابی اقتصادی در صنایع ساختمانی بدل ساخته است.

خمکاری ورق آلومینیوم با CNC

دستگاه های CNC خمکاری (Press Brake CNC) امکان اجرای خم های بسیار دقیق با زاویه های از پیش برنامه ریزی شده را فراهم می کنند. این سیستم ها به اپراتور اجازه می دهند پیچیده ترین هندسه ها را بدون خطا و در کمترین زمان تولید کند. صنایع هوافضا، پزشکی و قطعه سازی حساس از این فناوری بهره می برند.

مراحل انجام فرآیند خم کردن ورق آلومینیوم

انتخاب نوع آلیاژ آلومینیوم مناسب

آلومینیوم در آلیاژهای ۱xxx، ۳xxx، ۵xxx، ۶xxx و ۷xxx تولید می شود. آلیاژهای سری ۱xxx و ۳xxx به دلیل نرمی بالا، برای خمکاری ایده آل هستند. اما آلیاژهای سری ۶xxx به علت سختی و استحکام بالاتر نیازمند کنترل دقیق زاویه و نیروی خم خواهند بود.

تعیین زاویه و شعاع خم

زاویه خمکاری بر اساس طراحی قطعه و قالب انتخاب می شود. شعاع خم (Bend Radius) باید حداقل برابر با ضخامت ورق باشد تا از شکستگی جلوگیری کند. برای خم های تیز، استفاده از قالب با نوک زاویه دار و آلیاژ نرم ضروری است.

آماده سازی سطح ورق قبل از خمکاری

تمیزکاری، حذف چربی، آلودگی، یا اکسید سطح آلومینیوم باعث می شود ورق در تماس با قالب دچار لغزش ناگهانی یا خط و خش نشود و دقت زاویه حفظ گردد.

انجام عملیات خمکاری

با تنظیم دستگاه پرس برک یا غلتک ها، ورق در نقطه مشخص تحت فشار قرار می گیرد. در خم های دقیق، استفاده از فشار تدریجی و کنترل شده مانع ترک سطحی خواهد شد.

کنترل کیفیت خم ایجاد شده

در نهایت زاویه خم، شعاع داخلی و طول لبه ها اندازه گیری می شود تا با نقشه های مهندسی مطابقت داشته باشد. وجود ترک های ریز یا تغییر ضخامت بیش از حد مجاز از علائم نیاز به بازبینی فرآیند است.

حال که مراحل را شناختیم، بیایید ببینیم چه ابزارهایی برای این هنر مهندسی ضروری هستند.

ابزار و تجهیزات مورد نیاز برای خم کردن ورق آلومینیوم

دستگاه پرس برک هیدرولیکی یا مکانیکی

پرس برک ها بسته به ظرفیت تولید و ضخامت ورق، در مدل های مکانیکی یا هیدرولیکی موجودند. مدل هیدرولیکی توانایی کنترل دقیق فشار و سرعت را دارد و برای آلومینیوم بسیار مناسب است.

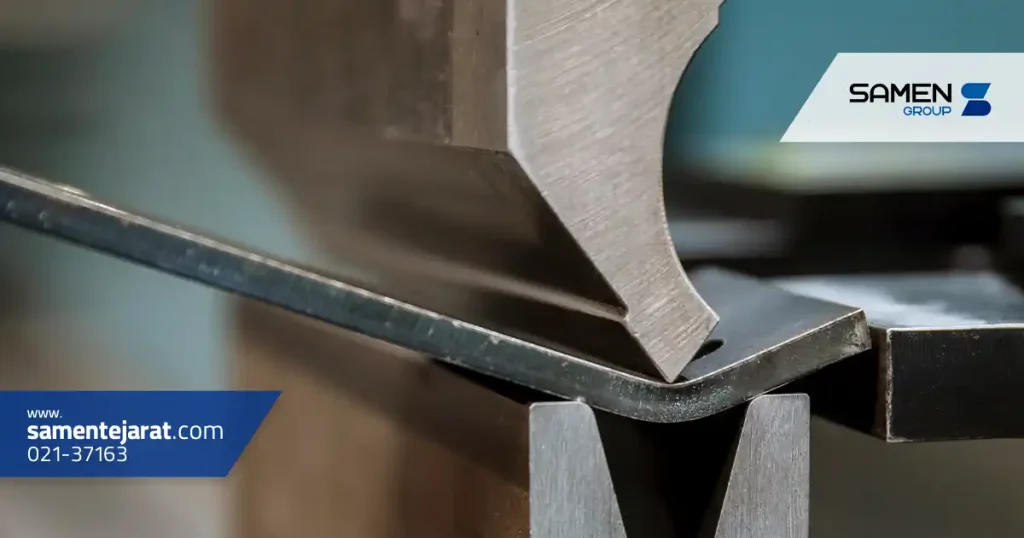

قالب خمکاری و سنبه

قالب (Die) و سنبه (Punch) دو بخش اصلی هستند که ورق میان آن ها خم می شود. قالب ها در اشکال V، U و زاویه دار موجودند.

گیره و میز کار

در خمکاری دستی، گیره ها برای فیکس کردن ورق روی میز و چکش لاستیکی یا چوبی برای فرم دهی بدون آسیب به سطح استفاده می شوند.

تجهیزات ایمنی حین کار

دستکش ضدبرش، عینک ایمنی و کفش ایمنی از ضروری ترین تجهیزات برای جلوگیری از آسیب در حین خمکاری به شمار می روند.

حال که تجهیزات را شناختیم، بهتر است به مهم ترین نکات فنی برای جلوگیری از شکستگی و ترک خوردن ورق بپردازیم.

نکات مهم در خمکاری ورق آلومینیوم بدون ترک خوردگی

اهمیت انتخاب شعاع خم استاندارد

شعاع خم باید حداقل برابر ضخامت ورق باشد. برای مثال اگر ضخامت ورق ۲ میلی متر است، شعاع خم داخلی نیز باید حداقل ۲ میلی متر در نظر گرفته شود تا الیاف خارجی دچار کشش بیش از حد نشوند.

تاثیر جهت نورد ورق در فرآیند خمکاری

همواره باید خمکاری عمود بر جهت نورد انجام شود. در غیر این صورت احتمال ترک خوردن یا شکستگی در امتداد الیاف بیشتر خواهد بود.

جلوگیری از ترک خوردن یا چین خوردن لبه ها

استفاده از قالب های استاندارد و عدم وارد کردن نیروی ناگهانی باعث می شود ورق بدون چروکیدگی یا پارگی خم شود. همچنین روانکاری مناسب و سرعت کنترل شده در دستگاه پرس برک اهمیت ویژه ای دارد.

اکنون با مزایا و محدودیت های این فرآیند ظریف آشنا می شویم.

مزایا و معایب خم کردن ورق آلومینیوم

خمکاری ورق آلومینیوم مزایای متعددی دارد. سبکی و استحکام، کاهش تعداد قطعات در مونتاژ نهایی، افزایش سرعت تولید و حفظ یکپارچگی ساختاری بدون نیاز به جوشکاری یا اتصال اضافی از جمله آن هاست.

اما محدودیت هایی نیز وجود دارد. محدودیت در زاویه های بسیار تیز، احتمال ترک خوردگی در خم های کوچک، نیاز به دستگاه های دقیق و حساسیت نسبت به جهت نورد از جمله چالش هایی هستند که باید در طراحی و تولید در نظر گرفته شوند.

کاربردهای خمکاری ورق آلومینیوم در صنایع مختلف

صنعت ساختمان و نما

ورق های خم شده برای ساخت نماهای مدرن، قاب بندی درب و پنجره، سقف های کاذب، کرتین وال و لوورهای تزیینی به کار می روند.

صنایع خودروسازی

در تولید قطعات بدنه خودرو، کاپوت، گلگیر و تقویت کننده های شاسی از ورق های آلومینیومی خمکاری شده بهره گرفته می شود تا هم وزن کاهش یابد و هم استحکام بدنه افزایش یابد.

تولید تابلوهای تبلیغاتی

تابلوهای آلومینیومی با خم های دقیق و زاویه دار، زیبایی، دوام و سبک بودن را توأمان به ارمغان می آورند. همچنین قابلیت رنگ آمیزی و چاپ پذیری آسان بر روی آن ها، کاربردشان را دوچندان کرده است.

صنایع هوافضا و تجهیزات پزشکی

در هواپیماها و ماهواره ها از پروفیل ها و پوسته های آلومینیومی خمکاری شده استفاده می شود تا ضمن سبکی، استحکام سازه ای مورد نیاز فراهم شود. در تجهیزات پزشکی نیز خمکاری آلومینیوم برای ساخت استندها، تجهیزات مراقبتی سبک و قطعات دقیق استفاده می شود.

هرکدام از این کاربردها، گستردگی تاثیر خمکاری را در صنایع مختلف نشان می دهند. در پایان، نکاتی کوتاه و کاربردی را برای جمع بندی مرور می کنیم.

جمع بندی و نکات پایانی

خمکاری ورق آلومینیوم هنری مهندسی است که علم متالورژی، طراحی صنعتی و مهارت فنی را با هم پیوند می دهد. شناخت آلیاژ، انتخاب شعاع و زاویه استاندارد، بهره گیری از دستگاه ها و قالب های مناسب و رعایت اصول ایمنی، گام هایی هستند که کیفیت نهایی را تضمین می کنند. به یاد داشته باشید، هر خم آلومینیوم در سازه ای کوچک یا بزرگ، نقشی اساسی در دوام، زیبایی و سبکی ایفا می کند.

برای پروژه‌های خمکاری با ورق آلومینیوم یا فولاد، انتخاب تأمین‌کننده‌ای معتبر مانند ثامن تجارت که قیمت فولاد آلیاژی را به‌طور رقابتی ارائه می‌دهد، می‌تواند تاثیر زیادی در کاهش هزینه‌های تولید داشته باشد.
